Tesoro Compadre. Рецензия., Мал золотник, да дорог!

[xxO]

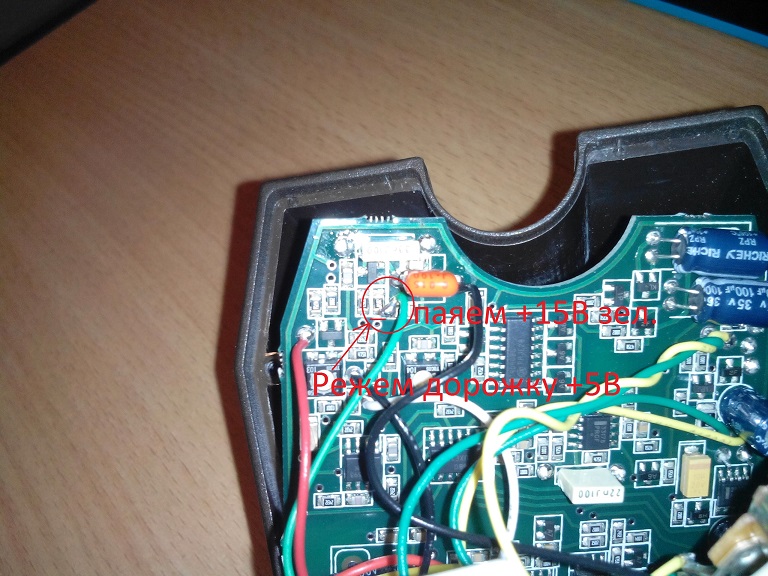

По многочисленным просьбам выкладываю апгрэйд для Компадрэ, у кого широкий карман благодарности в личку


Сообщение отредактировано xxO: Apr 10 2017, 19:24

[Костянычь]

По многочисленным просьбам выкладываю апгрэйд для Компадрэ, у кого широкий карман благодарности в личку

По капельки информация поступает. Я лично по фото мало чего понял... на схеме преобразователя два провода + и - на вход и два на выход. куда их определять?
И что это за черный провод и оранжевая ёмкость чтоли?


Сообщение отредактировано Костянычь: Apr 10 2017, 23:16

[xxO]

По капельки информация поступает. Я лично по фото мало чего понял... на схеме преобразователя два провода + и - на вход и два на выход. куда их определять?
И что это за черный провод и оранжевая ёмкость чтоли?

Емкость нужна для быстрого старта, читайте выше по форуму.

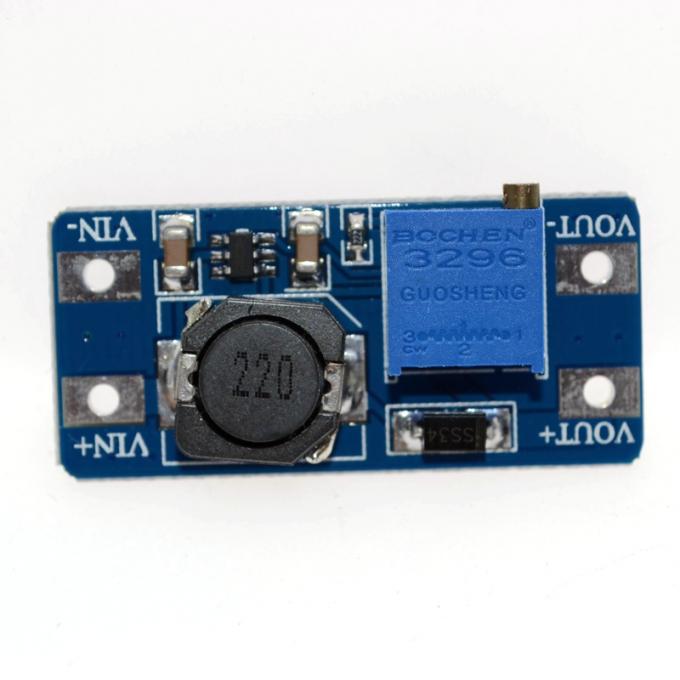

Преобразователь МТ3608, погуглите, все характеристики есть.

[Костянычь]

Емкость нужна для быстрого старта, читайте выше по форуму.
Преобразователь МТ3608, погуглите, все характеристики есть.

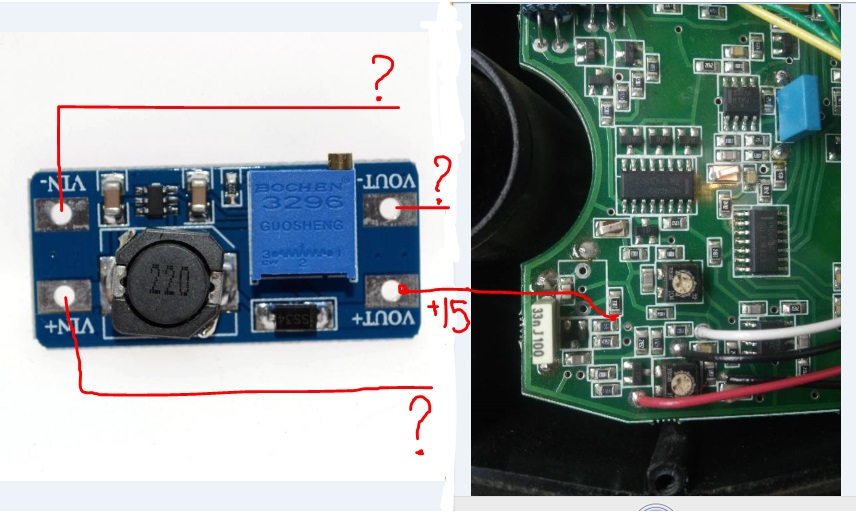

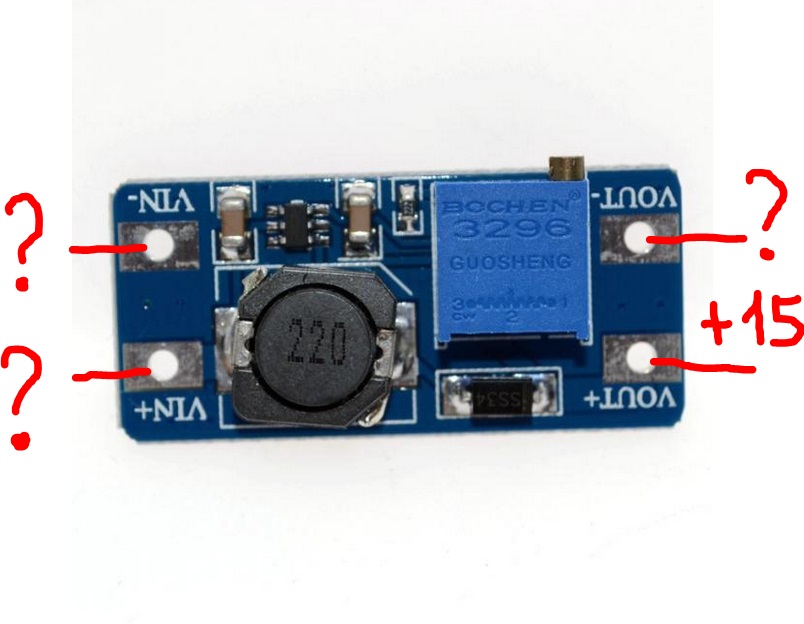

прошу нарисовать куда соединять вводы-выводы преобразователя.

[xxO]

прошу нарисовать куда соединять вводы-выводы преобразователя.

Сообщение отредактировано xxO: Apr 12 2017, 18:14

[Костянычь]

Ну это я, слава богу понял. Что на остальные контакты МТ 3608 соединять? Где брать с платы эти точки?Неужели я так неясно изъясняюсь?

Сообщение отредактировано Костянычь: Apr 12 2017, 18:45

Вложенные эскизы изображений

[xxO]

Ну это я, слава богу понял. Что на остальные контакты МТ 3608 соединять? Где брать с платы эти точки?Неужели я так неясно изъясняюсь?

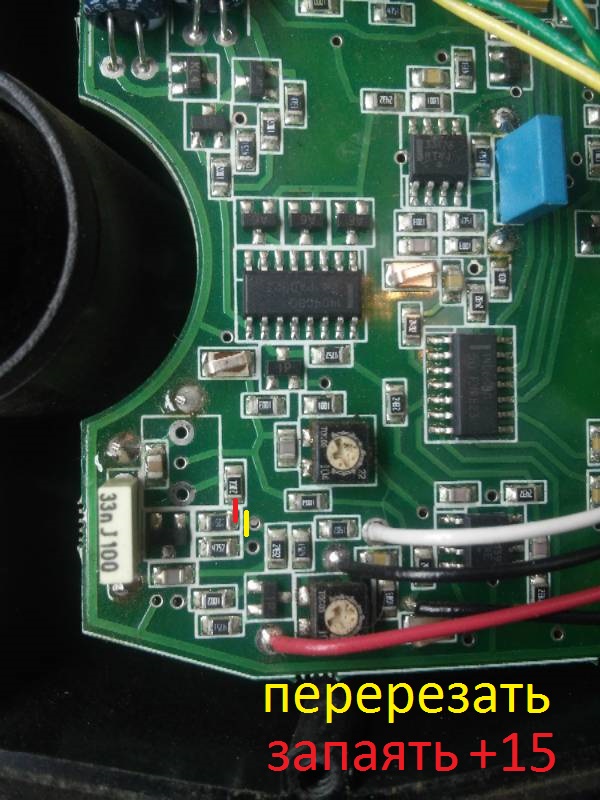

Эти точки я на фото специально показал и стрелочки куда припаивать, плюс на тублер, минус на динамик.

[Костянычь]

Эти точки я на фото специально показал и стрелочки куда припаивать, плюс на тублер, минус на динамик.

А еще раз как для первоклассника понятно сказать корона слетит?

[xxO]

А еще раз как для первоклассника понятно сказать корона слетит?

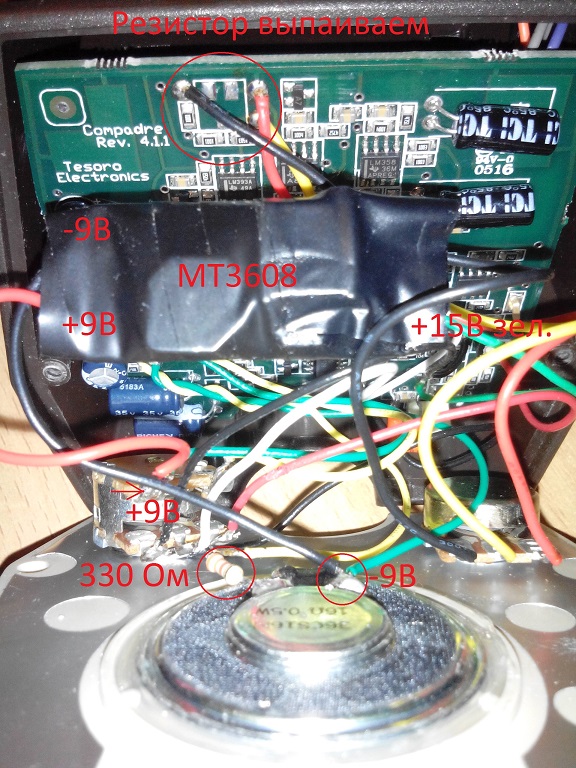

Красный провод +9 на тумблер, черный провод -9В на динамик.


Сообщение отредактировано xxO: Apr 13 2017, 15:33

[Galikanopus]

Хочу поделиться своим опытом и предостеречь желающих по поводу апгрейда компадрика путём увеличения мощности генератора через увеличение напряжения питания. Проделывал подобное на своём компадре года 3 назад. Увеличивал напряжение таким же макаром, с помощью преобразователя с 5 до 12 вольт. Воздушная прибавка была очень впечатляющая, особенно на крупные монеты. Но! В грунте прибавки не было! Баланс грунта тоже естественно приходилось подстраивать. (Ну на лёгком грунте типа песочка прибавка должна быть. Но в моей области в основном суглинок.) А так же пропала информативность, а вот это самое печальное! Например, если до апгрейда я спокойно на слух отличал пробочный сигнал, сигнал проволоки, сигналы на железо пробивающиеся в цвет и прочее, то с мощным генератором все сигналы стали резкими и рваными даже на монеты. Короче после опытов в грунте я решил, что мне такой «апгрейд» не нужен и всё вернул как было. Компадре мне нравится именно своей бесшумностью на мусоре, цепкостью и прекрасной информативностью, это его фишка (заложенная инженерами )! И мне кажется делать из него франкенштейна не стоит. А если всё-таки хочется глубины, то правильнее будет присмотреться к другим, более мощным приборам и с большими катушками... Кстати с компадром я отходил не один сезон и он никогда не сливал на совместных копах другим более навороченным приборам, а на мусорках он давал прикурить вообще практически всем!

Сообщение отредактировано Galikanopus: Apr 16 2017, 23:12

[Бухалло Билл]

Хотя компадре у меня никогда не было, (пользовал Сильвера, Сиболу и Вака) приведу аналогию с настройками того же Вакуеро:
дальность можно увеличить
- добавлением чуйки
-уменьшением значения дискрима
- заваливаеием ГБ в минус
- увеличением треша

Именно этими фокусами и пользуются продавцы в воздушных тестах и даже в грунтовых, если цель прикопана в песочке и в совсем чистом от мусора месте.

На деле же примерно (трактую по памяти) так:
- добавление чуйки ведёт к нестабильной работе, к ложнякам
- при уменьшение дискрима прибор приближается к режиму АЛЛ-мет, то есть начинает видеть всю шмурдь и озвучивать её практически одинаково
- ГБ в - даёт прирост, но и расширяет окно, в которое опять же полезет чернина
- увеличение треша убивает информативность звука, кроме того, он становится резкий и "Рваный"

Таким образом мы лишаемся сбалансированного прибора и имеем прибор для показухи, либо для совсем чистых от мусора мест, то есть лишаем его главных достоинств.
Для расширения кругозора могу заметить, что подобные "разгоны чуйки" люди много лет назад пытались делать и на других приборах, в частности - на АСЕ: улучшение какого либо из параметров (в данном случае - дальнобойности) ведёт у ухудшению других .

По этому я предлагаю сначала реально откатать "доделанный" прибор в полях (а вдруг этот вариант действительно реально улучшит параметры прибора?!)и уж потом сподвигать остальных на подобное.

[xxO]

Повышение напряжения на катушки ведет к уверенной работе на высокой чувствительности! Если раньше при повороте резистора чуйки начинались ложняки, то теперь их нет. Меньше ложняков при хорошей глубине, а глубина у компадрэ по заводу никудышная. Да есть и обратная сторона, большая чувствительность к мелкому мусору, чешуе и цепочкам. Лучше лишний раз копнуть, чем пропустить хорошую цель. До переделки у меня были по заводу примерно такие параметры, 20см на пятак советов и 10см на чешую. После апгрэйда стало 30+см на пятак и 20см на чешую. Я не промолчу как он стал брать мелкий мусор, да проволока стала звучать как монета, но это либо проволока замкнутая в кольцо, попадалась и такая, либо очень толстая проволока. Насчет затыков, так нужно правильно отрегулировать баланс грунта, иначе будут затыки и глубина на медь упадет, о чем я уже писал. Если не нравится большая глубина и копать много цветного мусора, можно сделать напряжение поменьше 9-10В, пускай каждый выбирает сам, что ему нужно, низкая чуйка и тишина 5В, средняя чуйка и глубина 10В, высокая чуйка и глубина 15В. Удачи камрады. С Уважением Михаил

[Бухалло Билл]

Только сегодня смотрел видео, как два человека в гараже увеличивали дальность Т705 путём добавления ёмкости конденсатора в выходном каскаде. Увеличили на сколько то мм-см, сигнал появился, но, скорее - как некий подглюк. Чем закончилось - не знаю.
С Террой, конечно, всё проще - там масса вариантов идентификации, а тут - только звук. То, что алюминька стала звучать монетой - не очень хорошо, однако. Ведь обычно та же провлочка звучит мягко, флейтой. Монета, чешуя, гильзач более звучно и резко...
Могу предположить , что если проволочки продвинулись по звуку к высокопроводимым металлам, то и железячки в озвучке так же могут "сместиться" в ту же сторону (?!). В любом случае вердикт вынесут только поля..

[Холдин]

Здравствуйте, я не совсем понял, разъясните пожалуйста такой вопрос, переделка относится к компадре се? Или тоже самое можно проделать с обычным компадриком? И как в этом случае будет с глубиной обнаружения?

[xxO]

Любой компадрик переделывается, схемы практически идентичны, номиналы резисторов немного отличаются.
С глубиной будет все отлично, но и копать придется гораздо больше, количество целей то возрастет.
Главный дискриминатор это лопата

Сообщение отредактировано xxO: Apr 17 2017, 19:44

[Холдин]

Любой компадрик переделывается, схемы практически идентичны, номиналы резисторов немного отличаются.

Спасибо за ответ, было бы интересно сколько прибавит компадре с маленькой катушкой в глубине?

[xxO]

Спасибо за ответ, было бы интересно сколько прибавит компадре с маленькой катушкой в глубине?

По опыту скажу, что по воздуху будет примерно так же, как и с большой катушкой, 30 см на пятак ссср, а в земле зависит от почвы, плюс 5 см думаю будет, мелкие цели лучше брать будет, но и крупные цели тоже, в любом случае нужно выходить в поле и проверять. Есть идея поставить переключатель турбо режима 5..15В и вывести баланс грунта, можно поиграть с частотой заменой конденсаторов. C Уважением Михаил

Сообщение отредактировано xxO: Apr 17 2017, 22:00

[Холдин]

Я своему компадрику чуйку накрутил до конца влево, стал брать пятак с 20 см, после переделки значит будет 25?

[xxO]

Я своему компадрику чуйку накрутил до конца влево, стал брать пятак с 20 см, после переделки значит будет 25?

Да, примерно так.

[Холдин]

ххО, Вы немогли бы создать отдельную тему с поэтапным описанием, схемой переделки компадре? Хотелось бы чтобы в одном месте были собраны все Ваши наработки, так будет намного удобней, во всяком случае для меня. Ветка где это лучше сделать, кидаю ссылку.
