Впаял сегодня резистор 10кОм для регулировки чуйки, диапазон регулировки для 5 копеек советов составил 20..33см  [attachmentid=3713883]

А я тоже так хочу , по подробней можно . Какое сопротивление нужно выпаять , чтоб переменное сопротивление впаять ?

[DuzhinaSt]

Впаял сегодня резистор 10кОм для регулировки чуйки, диапазон регулировки для 5 копеек советов составил 20..33см  [attachmentid=3713883]

Добрый день, я так понимаю, что Вы убрали внутри родной регулятор(небольшой такой с регулятором под крестовую отвёртку) и вместо него поставили такое же переменное сопротивление, только с выводом на панель?Диапазон регулировки сделали больше?

А не думали вывести баланс грунта? Скорее всего там режекция, но пригодилась бы больше, чем чуйка.

Все любят компадрик за то, что он хорош таким, какой он есть, а Вы что думаете после апов?
Плюс у Вас катушка большая, у меня маленькая. Сам думаю вмешаться в большей части из-за звука включения, он отвратителен , но и дополнения поставить можно, если они принесут пользу.

[yarin]

Баланс грунта надо выводить на панель у компадрика со сьемными катушками, у разных катушек разный баланс.

[xxO]

Привет всем
На сегодняшний день список апгрэйдов такой:
1) Установлен резистор 330 Ом последовательно с динамиком, меньше орет.
2) Установлен конденсатор 0,015 мкф в схеме генератора ТХ, быстрее запускается.
3) Установлен повышающий стабилизатор на катушку 9В => 15В, больше мощность.
4) Установлен переменный резистор 10 кОм для регулировки чувствительности.
5) Установлен разъем GX12-4 для несъемной катушки 20 см.

[xxO]

Добрый день, я так понимаю, что Вы убрали внутри родной регулятор(небольшой такой с регулятором под крестовую отвёртку) и вместо него поставили такое же переменное сопротивление, только с выводом на панель?Диапазон регулировки сделали больше?
А не думали вывести баланс грунта? Скорее всего там режекция, но пригодилась бы больше, чем чуйка.

Да, внутренний переменный резистор чуйки я убрал, иначе пришлось бы резать дорожки. Диапазон регулировки увеличился благодаря повышению напряжения на катушке ТХ. Под каждую катушку и под разное напряжение ТХ нужно настраивать баланс грунта. Баланс грунта можно вывести на панель, переменный резистор 100 кОм.

[Костянычь]

Привет всем
На сегодняшний день список апгрэйдов такой:
1) Установлен резистор 330 Ом последовательно с динамиком, меньше орет.
2) Установлен конденсатор 0,015 мкф в схеме генератора ТХ, быстрее запускается.
3) Установлен повышающий стабилизатор на катушку 9В => 15В, больше мощность.
4) Установлен переменный резистор 10 кОм для регулировки чувствительности.
5) Установлен разъем GX12-4 для несъемной катушки 20 см.

Неплохой такой тюнинг, Тежоны после такого должны пыль глотать..)
Ну а если всерьез, то я так и на понял что за версия Кампадрика. С несъемным бубликом 8 дюймов? Надеюсь как закончите эксперименты и поганяете приборчик в полевых условиях напишете все в отдельном посте с чувством, с толком с расстановкой... Может и мы на вооружение возьмем.

[xxO]

А я тоже так хочу , по подробней можно . Какое сопротивление нужно выпаять , чтоб переменное сопротивление впаять ?

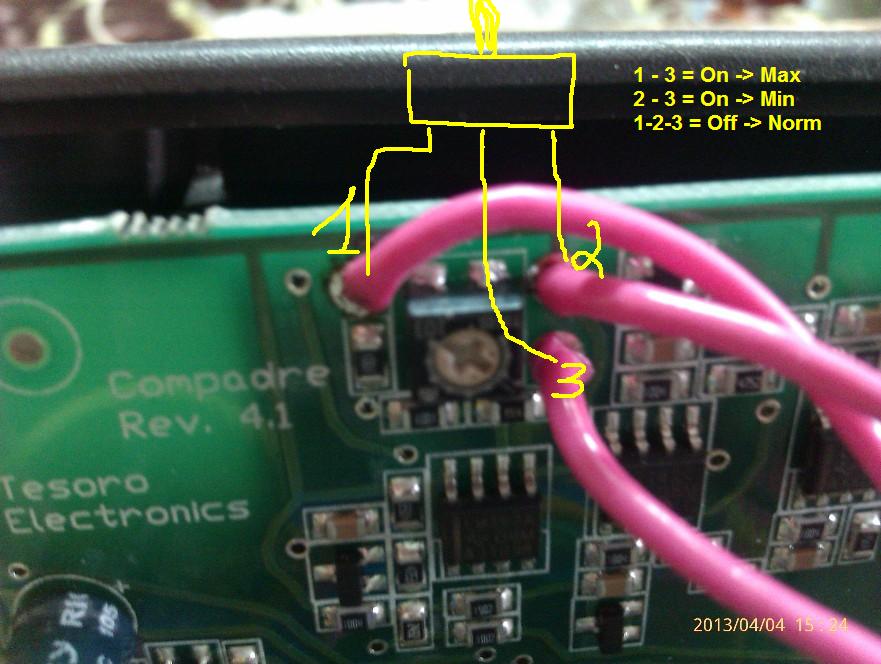

Выпаять нужно самое верхнее сопротивление 10 кОм, на фото рядом с надписью Compadre, провода припаиваем как на фото, есть три заводских отверстия под них, два верхних провода припаиваем на крайние выводы переменного резистора 10 кОм, нижний провод на средний вывод переменного резистора.

[xxO]

Неплохой такой тюнинг, Тежоны после такого должны пыль глотать..)
Ну а если всерьез, то я так и на понял что за версия Кампадрика. С несъемным бубликом 8 дюймов? Надеюсь как закончите эксперименты и поганяете приборчик в полевых условиях напишете все в отдельном посте с чувством, с толком с расстановкой... Может и мы на вооружение возьмем.

В полевых условиях уже гонял приборчик, в целом понравился, но пока рано что то говорить, да версия с несъемным бубликом, что очень неудобно без машины.

[Костянычь]

да версия с несъемным бубликом

Не знал что такие бывают.
А по поводу усилителя на катушку, эту схему в блок вставили или где то на штанге место выкроили?

[xxO]

Не знал что такие бывают.
А по поводу усилителя на катушку, эту схему в блок вставили или где то на штанге место выкроили?

Плату вставил в блок и обмотал изолентой, чтобы не коротнуло, напряжение пробовал разные 10..12..15В, по умолчанию на катушку подается 5В, что очень мало, хотя кому то 20 см на пятак хватает

[Костянычь]

Плату вставил в блок и обмотал изолентой, чтобы не коротнуло, напряжение пробовал разные 10..12..15В, по умолчанию на катушку подается 5В, что очень мало, хотя кому то 20 см на пятак хватает

Фото бы. Куда там входы, куда выходы?

[vannya]

Фото бы. Куда там входы, куда выходы?

присоединяюсь к просьбе (если возможно)

[Костянычь]

Видать тайна. Не пойму как можно увеличивать номинал напряжения в 2-3 раза без последствий для схемы?

[Делв]

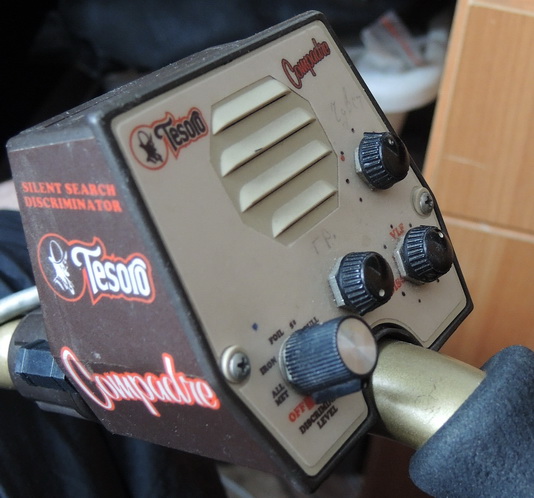

Приобрёл года 3-4 назад вот такой Компадре. Пылится в углу: фундаментов нет. Изредка даю детям.

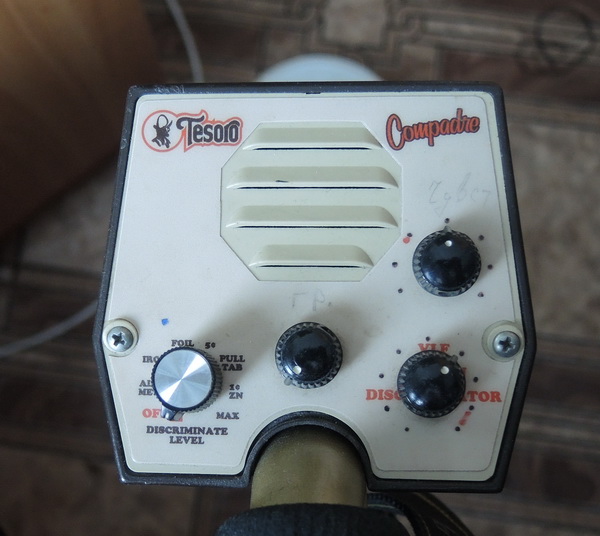

Вот только забыл назначение крутилок. Подписал, но не уверен, что правильно.

Вложенные эскизы изображений

[Костянычь]

Да нам то без разницы, и так ясно что три крутилки это ГБ, громкость и чуйка...

[xxO]

Схема не тайна, просто вы ее не заметили, когда я выкладывал, на заводской 5В, дорожка перерезается перед резисторами 2K и 15К, находятся в нижнем правом углу платы, это напряжение идет на катушку ТХ и резистор баланса грунта, поэтому после изменения напряжения, настраиваем баланс грунта обязательно, иначе пропадет медь. Фотки будут позже.

[Skara]

А в каком городе делаются такие волшебные апгрейды? Можно в личку. Я просто с электроникой не настолько близок.

[parazit]

А в каком городе делаются такие волшебные апгрейды? Можно в личку. Я просто с электроникой не настолько близок.

Присоединяюсь к вопросу.

[xxO]

Skara, я вам ответил в личку, если получили, то дайте знать, потому что я не вижу письмо в отправленных. Думаю с моим фото отчетом любой мастер с паяльником сделает ее за умеренную плату. Кому горит из Москвы, на следующей неделе можно сделать.

[Костянычь]

Skara, я вам ответил в личку, если получили, то дайте знать, потому что я не вижу письмо в отправленных. Думаю с моим фото отчетом любой мастер с паяльником сделает ее за умеренную плату. Кому горит из Москвы, на следующей неделе можно сделать.

Самого интересного фото по внедрению усилителя в плату не вижу.
