Отвалился конденсатор Х терра 705 ,как быть ?, помощь

[Nas Rat]

Приветствую,такая беда ,включаю прибор -прибор включается ,но катушку не видит, слышу что то катается внутри,разобрал а там это, как быть дальше ,кто то может помочь в ремонте или ремонту не подлежит ,и может ли из за него прибор катушку не видеть ?

Вложенные эскизы изображений

[Rumke]

Нет повода для беспокойства. Такое в Терках бывает. Кондер припаять дело нехитрое - думаю можно сделать самостоятельно, либо обратится в телемастерскую.

[Rumke]

Почему то два раза ответ прошел. Там делов на 1 минуту. главное + - не перепутать.

Сообщение отредактировано Rumke: Feb 28 2023, 18:18

[Nas Rat]

Спасибо -сам точно не смогу ,нет такого оборудования , на что этот кондёр влияет может ,кто знает ?

[крот.ру]

Спасибо -сам точно не смогу ,нет такого оборудования , на что этот кондёр влияет может ,кто знает ?

В любом случае он там стоИт по делу, не просто так. Может фильтр по питанию, или переходной. Попросите знакомого электрика, Вам припаяет любой более менее чел, имеющий опыт паяния. И не обязательно припаивать тот Ваш , который отпал, можно взять аналог с более длинными ножками, но что бы по по высоте как раз было , хотя и положить его можно на плату. .....с уважением

Сообщение отредактировано крот.ру: Mar 1 2023, 16:13

[kanopus]

Спасибо -сам точно не смогу ,нет такого оборудования , на что этот кондёр влияет может ,кто знает ?

Обратитесь в любой ремонт сотовых телефонов, у них наверняка есть паяльная станция. А на что он влияет никто не скажет, это надо схему изучать. В любом случае это явная проблема и легко решаемая.

[крот.ру]

Обратитесь в любой ремонт сотовых телефонов, у них наверняка есть паяльная станция. А на что он влияет никто не скажет, это надо схему изучать. В любом случае это явная проблема и легко решаемая.

Простым 40-ко ватт. паяльником без проблем запаять. Вы только пугаете ТС паяльными станциями, как будто это термоядерная установка....

[Фоминский]

В любом случае он там стоИт по делу, не просто так. Может фильтр по питанию, или переходной. Попросите знакомого электрика, Вам припаяет любой более менее чел, имеющий опыт паяния. И не обязательно припаивать тот Ваш , который отпал, можно взять аналог с более длинными ножками, но что бы по по высоте как раз было , хотя и положить его можно на плату. .....с уважением

Добрый день!
Похоже он смдшный, а не диповый.

[крот.ру]

Добрый день!
Похоже он смдшный, а не диповый.

Да нет там никакой разницы, смд иди дип. важно припаять тот же по параметрам, который отвалился. Места для пайки там много, главное, что бы руки не тряслись

[нов ппш]

Если сами боитесь отдайте WaS ,он другу два прибора с профилактикой сделал в декабре .

[kanopus]

Простым 40-ко ватт. паяльником без проблем запаять. Вы только пугаете ТС паяльными станциями, как будто это термоядерная установка....

Печатную плату? Наверняка многослойную? Я бы не рискнул. У меня для таких целей есть на 25 вт и на 10 вт.
Тем более, что если вы обратили внимание, он сам паять не собирается, т.к. видимо не умеет это делать.

[Nas Rat]

Этот кондёр уже наврятли припаяют -ножки очень короткие ,нужно искать аналог , только на нём две цифровые надписи были -цифра 100 и ниже Е52 , какой нужно искать на замену с цифрой 100 ?или чтобы надписи полностью совпадали ?, вот фото искомого

Вложенные эскизы изображений

[unik]

Этот кондёр уже наврятли припаяют -ножки очень короткие ,нужно искать аналог , только на нём две цифровые надписи были -цифра 100 и ниже Е52 , какой нужно искать на замену с цифрой 100 ?или чтобы надписи полностью совпадали ?,  вот фото искомого

Припаяется , снимается плата, вставляешь и паяешь с обратной стороны.На заводе же как то припаяли.значит не короткие.

Сообщение отредактировано unik: Mar 1 2023, 18:32

[kanopus]

Припаяется  , снимается плата,  вставляешь  и паяешь  с обратной стороны.На заводе же как то  припаяли.значит не короткие.

Скорее всего 100 мкф. Проще купить новый и не париться. Он копейки стоит.

[Nas Rat]

Припаяется  , снимается плата,  вставляешь  и паяешь  с обратной стороны.На заводе же как то  припаяли.значит не короткие.

На заводе не спорю -как то паяли,но с обратной стороны приклеен дисплей -это осложняет задачу ,думаю проще найти подобный кондёр с высокими ножками и паять с внутренней стороны ,затем подогнуть немного

[unik]

На заводе не спорю -как то паяли,но с обратной стороны приклеен дисплей -это осложняет задачу ,думаю проще найти подобный кондёр с высокими ножками и паять с внутренней стороны ,затем подогнуть немного

Ну раз дисплей не убрать ,то только так.

[Radiomans]

Ваш конденсатор smd-типа, паяется сверху, вот тут нормальное ыото - https://urklad.ru/masterskaya/remont-platy-...oval-na-knopki/
( а то что прибор не видит катушку это проблема другая, значит у Вас болтающийся феррит оборвал провода к коннектору катушки )

[Nas Rat]

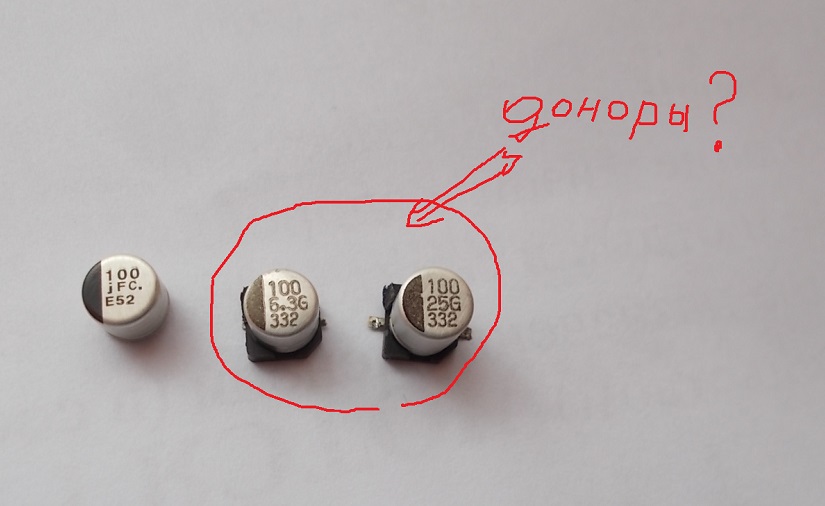

Подскажите ,такие пойдут как доноры ?,слева искомый -справа-доноры

Вложенные эскизы изображений

[Yuran-vld]

Подскажите ,такие пойдут как доноры ?,слева искомый -справа-доноры

можно. Стоял 100мкф на 6,3В(J)

[Nas Rat]

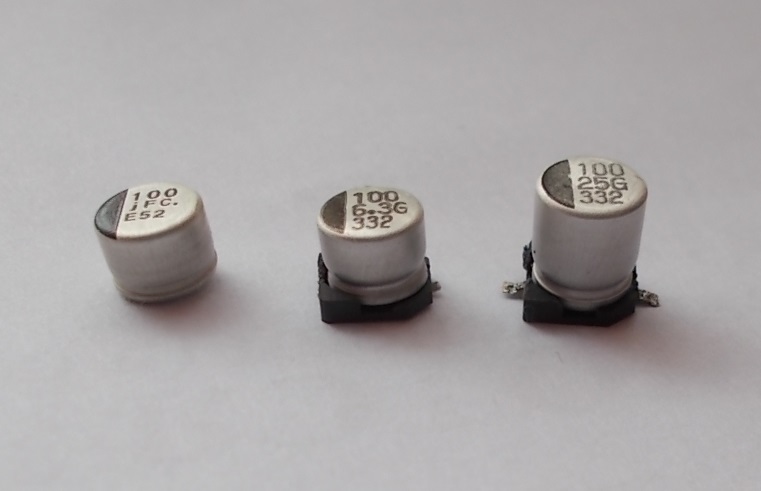

Понял,спасибо,буду пробовать ,который повыше -у него усики длиннее

Вложенные эскизы изображений
