Stavr's water Scoop, Pro and contra, тесты.

[stavr]

S/B.я никогда не делал бюджетных скупов,я делаю такие как надо лично мне или другим копарям для реального копа,над ценой я задумываюсь когда изделие готово.у меня себестоимость скупов типа крепыш,5граник-2,евроэкскаватор уже 60 уё....
извините но с бюджетными вариантами это не ко мне,не хочу делать вещи которыми сам работать бы отказался...

[Зоркий_Глаз]

сегодня доделал обещаный скуп конус.неравейка 2мм,отверстие 12,7мм(как на евроэкскаваторе и черпаках),вес 640грамм,отверстие под ручку 30,5мм.

получилось в принцыпе тоже что и ранее было придумано и реализовано flagmanом но с доработками:волшебная сеточка,ловушки для цепочек,усечёная труба для ручки дающая возможность безпрепятсвенно доставать хабар.
впечатления приятные ,но это скуп не для меня.. а для любителей тянуть на себя.
рекомендации:рекомендую для рыботы в воде на глинистом дне покрытым тонким слоем песка,где надо снимать верхний слой с потеряхами.промывается отлично,ловушки по цепочкам работают хорошо,по песку и мелкой гальке претензий нет,по крупным фракциям и камням не пробовал...
желающие могут написать в личку или почту.
цена 85уё.
в наличии 3шт.

А какой диаметр воронки получился и глубина от кончика конуса до среза?

[stavr]

Зоркий_Глаз. 21см... типа "очко".
оно и диаметр и катет ...

[Markus]

А всё-тки 6 гранные "отверстия" - это стильно

P.S. А вот если не с круглой, а с плоской нижней кромкой, а?

[stavr]

Markus.если речь идёт о конусе то его можно выгнуть в виде пирамиды с 3гранным основанием,в один угол вварить трубу и нижняя рабочая кромка будет плоской.
название этому скупу будет "пирамидка"(застолбил) и будет это уже 19 модель.....

[Markus]

Ну тогда и я застолбил скидку ..% за "идею"!
Просто если тянуть круглой по плоскому твёрдому дну, то мало со дна захватит. А если дно не твёрдое - то классический скуп удобнее.

[Engineer]

Ну тогда и я застолбил скидку ..% за "идею"!
Просто если тянуть круглой по плоскому твёрдому дну, то мало со дна захватит. А если дно не твёрдое - то классический скуп удобнее.

Вы копали воронкой? Есть такой опыт?

[stavr]

Markus.идея с плоским дном конуса не рабочая.
сказывается отсутствие практического опыта с конусом,срабатывает жадность,всё выкопать моментально,усилие прикладываемое к пирамидке с плоским дном будет примерно в 3 раза больше чем к аналогичной воронке,причём заглубится с плоским дном будет весьма проблематично....

[Markus]

Я воронкой не копал - считаю такое движение противоестественным, но есть на примете 2 водных объекта, с твёрдым дном, покрытым небольшим слоем мути-песка-ила. Углубляться в каменистое дно как-то нет желания - вот и нужен "скребок".. Сделаю его сам из пластиковой канистры, а там посмотрим....

[Engineer]

А что, если сделать скуп с изменяемым углом палки? Где надо скуп - копаем скупом, где удобней скребок - перекладываем угол ручки и копаем на себя.

[stavr]

Markus.воронка с круглой кромкой нормально гребёт...
можно сплющить конечно кромку немного(это можно сделать самостоятельно кияночкой),но делать плоской нет смысла ...(имхо)

[flagman]

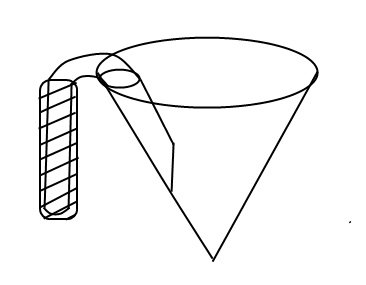

Руслан, в целом неплохо вышло, единственно - слишком сильно сократил длинну втулки, опасаюсь, что по твердому грунту можно ее оторвать (на фото не видно насколько надежно она обварена, я б сделал длиннее), подрезал под выемку хабара? - молодец. Втулка блин коротковата....тогда уж на моем варианте доваривай справа-слева подпорки как и говорил.... На рисунке оптимальная форма сьемной рукоятки, чтоб можно было работать по берегу и под водой с маской. Если нет возможности так согнуть, можно сделать переход через достаточно толстую пластинку-отрезок, думаю толщиной не менее 4мм (иначе при копках будет гнуться). Диаметр рукоятки в идеале - равен внутреннему диаметру велосипедной ручки, получится красиво и удобно. То что мы с тобой обсуждали, по поводу замкнутой рукояти - точно не катит, начнешь под водой ногой нажимать, будет явно мешать...... мне плиз именно сьемную, и форму рукоятки именно как на рисунке, дырочку сквозную под винт не забудь, диаметр - 5-6 мм.
Маркус, вся суть воронки именно в том, чтоб кромка была круглой - даже ДН в металлоискателе округлая, на фига плосской-то делать - извращение

Сообщение отредактировано flagman: Nov 6 2010, 10:37

Вложенные эскизы изображений

[stavr]

flagman.в принцыпе после испытаний конуса можно один сантиметр длины трубы добавить для людей у которых рука небольшая,если рука крупная или например в перчатке то длиней не надо.у многих копарей руки загребущие....
общая длина трубы 115мм.
оторвать трубу от конуса....?,получишь- попробуешь...

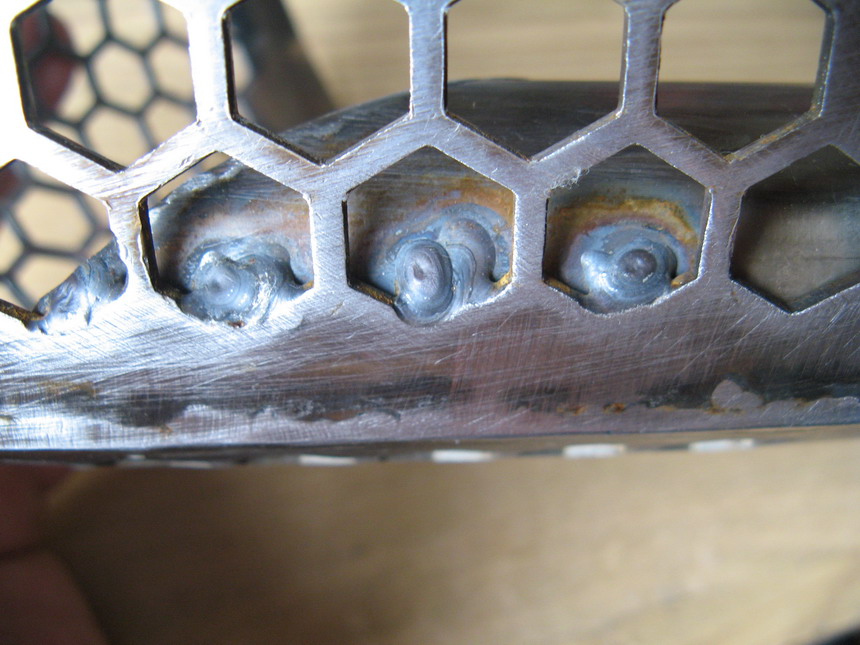

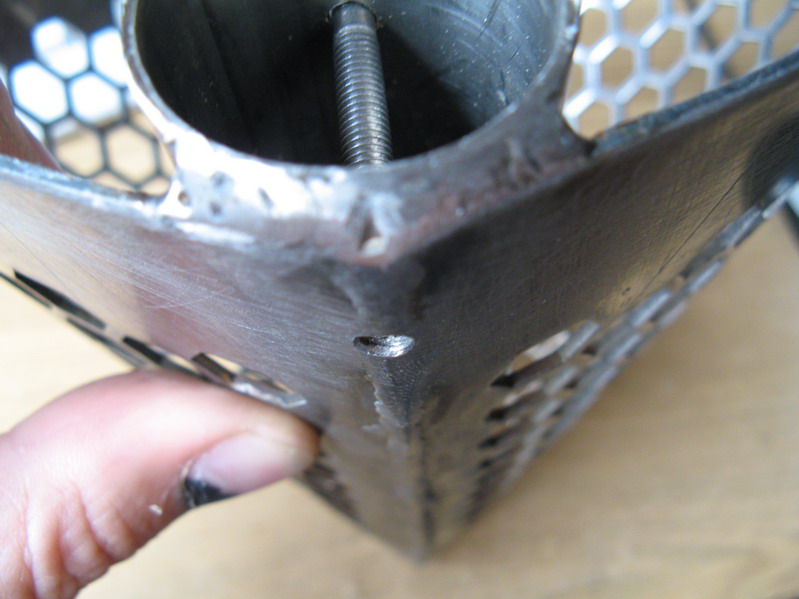

там 8 точек привара в районе среза и 25мм шов у отверстия под ручку.
(могу выложить крупный план крепления трубы)
не думаю что кто либо оторвёт трубу не изуродовав сам конус.
и ещё сделал на одном конусе усиления распорками для пущей жёскости,но после теста думаю что это лишние ....,итак кострукция надёжная.

Вложенные эскизы изображений

[flagman]

Гы-гы, че, так доработался трудовой люд, что большой палец подбил?

[stavr]

flagman.не поверишь... ,на копалке выходил из машины отлить и нечайно дверью прижал...
работа тут не причём...

[flagman]

Так что по поводу рукоятки? Смогешь?

[Зоркий_Глаз]

flagman.не поверишь... ,на копалке выходил из машины отлить и нечайно дверью прижал...
работа тут не причём...

Руслан, а ты прижал только этот ОДИН палец ??
Больше ни чего не повредилось??
Что касается плоского дна не нужно ничего гнуть.
Просто, тупо равнобедренный ( равносторонний треугольник.) Сварить - это прототип воронки.
Я давно себе хочу такое, только стророны не сваривать а на спиральке как тетрадки. Или по типу на дверных петлях .
Что бы этот треугольник - раз и стал складным, и на пляж.
Там раз - собрал и покопал... Скуп для того чтобы в чемодан влез. Переносной.
Разживусь железкой - сделаю.
А воронку я хотел себе, так что Руслан отложи мне одну. В сторонку. Если осталось..
И смажь её , штобы случаем не поржавела..
И потом её отправим Одесса-Москва поездом..

Сообщение отредактировано Зоркий_Глаз: Nov 6 2010, 12:06

[stavr]

flagman.ручку если материал найду -сделаю.

Зоркий_Глаз.всё остальное цело...
по конусу нужно просто понять подходит он тебе под условия или нет,если подходит то сделай или купи.но никаких спиралек однозначно.....
ему можно придать форму круглую или сплюснуть до 3граника это уже тонкости,но я в ответе Маркусу обьяснил почему круглая форма эффективней...


Сообщение отредактировано stavr: Nov 6 2010, 17:08

[Markus]

или сплюснуть до 3граника это уже тонкости,но я в ответе Маркусу обьяснил почему круглая форма эффективней...

Простите, Мастер, но я всё равно не понял почему...
Вы писали:
"Markus.воронка с круглой кромкой нормально гребёт...
можно сплющить конечно кромку немного(это можно сделать самостоятельно кияночкой),но делать плоской нет смысла ...(имхо)

Я описывал примерные условия, на которых хотел бы попробовать "воронку" - твёрдое дно -представь, что надо подцепить находку, например на дне бассейна - ровная твердая плитка.. Шансов у воронки явно меньше чем у пирамидки, а?

Сообщение отредактировано Markus: Nov 6 2010, 21:11

[stavr]

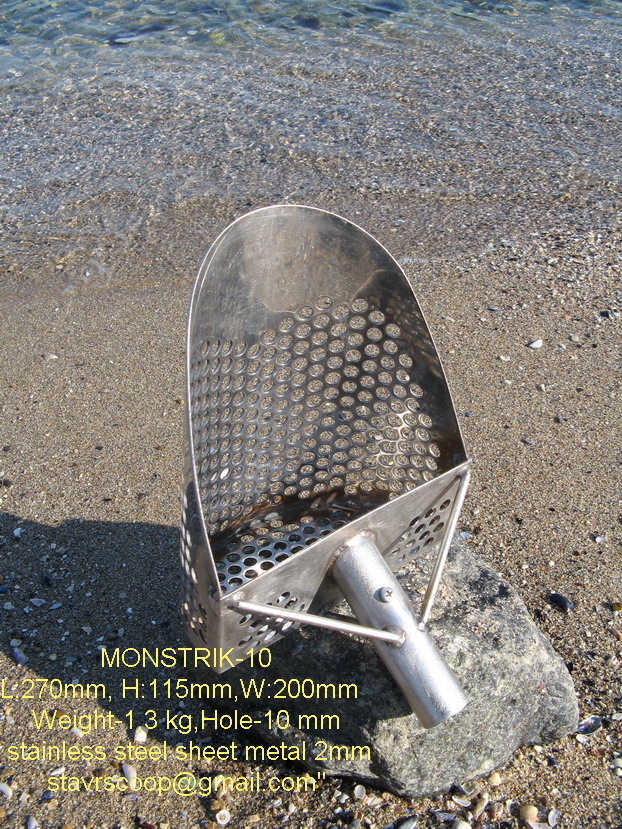

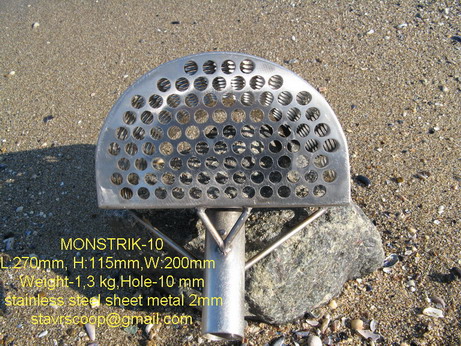

сделал новую модельку МОНСТРИК-10

вес 1кг295грамм,отверстие 10мм.нержавейка 2мм.
облегчёный родственник "монстра"v.9...,но покрепче "крепыша".....

Сообщение отредактировано stavr: Nov 7 2010, 13:55

Вложенные эскизы изображений
