Nel Tornado для X-terra, помощь распиновка сопротивление обмоток

[Geo_Log]

Люди добрые подскажите распиновку и сопротивление Есть шнур и штекер - куда пары паять знаю а места пар нет .

[Fuma]

Какая катушка, какой кабель? Что припаивать, разъем к кабелю? Или кабель с разъемом к плате?
Фото?

[Geo_Log]

О , здрасте авторитетам . Кабель от катушки к разьему который в блок . Три пары ( провод/экран - места пар знаю 2-3G 4G-5 1-6G а куда какую пару не ведаю . G типа экран оплетка .

[Fuma]

У вас написано 1-6G и так далее. Туда и паяйте. 1 первый контакт 6G- 6 контакт.

[Geo_Log]

Грубо говоря есть два конца провод просто обрезан , на штекере остались провода по ним я пары и определил - а вот как теперь эти пары связать !?
Цветовой дифференциации штанов нет .
Я ж не совсем тупой 1 к 1 я бы припаял



Сообщение отредактировано Geo_Log: Apr 16 2022, 13:21

[WaS]

Грубо говоря есть два конца провод просто обрезан ,   на штекере остались провода по ним я пары и определил - а вот как теперь эти пары связать !?
Цветовой дифференциации штанов нет .
Я ж не совсем тупой 1 к 1 я бы припаял

Ничего сложного..
4-5 выводы, это Tx, в разрыве стоит конденсатор - соотв. одна пара проводов не звонится по сопротивлению.
Остальные две пары проверяются в режиме диодной прозвонки, минусовой шуп на экран - на 1-6 падение 1.07, на 2-3 падение 1.93

Сообщение отредактировано WaS: Apr 16 2022, 18:13

[Fuma]

*Тестер ставите в мегаомы один щуп на экран. Сначала надо найти 1 и 6 между ними сопротивление при замере идет в рост от 300 кОм до мегаомов. Меняете концы тудой сюдой и все равно идет в рост. Это 1 и 6.
*Теперь пляшете от экрана 6. Там где между 6 и другими двумя экраном и центром ничего нет, это ТХ. 4 и 5, их можно припаять по любому. Но если будет на монету двой ной сигнал, поменять местами.
*Теперь надо определить 2 контакт это питание, между 6 и питанием сопротивление 12 кОм и сразу перескакивает на 15 кОм. Это будет 2 контакт.
* Провод котрый идет на 3 контакт дает сопротивление между ним и 6(экран) 2.4 мОм или 4 мОм, в зависиомсти от полярности щупа.
*Написал , потому что ничего не понял у Василия. И еще потому что так можно припаять любой провод. И еще потому, что не думаю что ваши центр и G одинаковы на всех катушках НЕЛ. Кроме 1 и 6, там всегда G на 6.

[WaS]

Ошибся, не 1-2, а 1-6 - исправил.
Ещё раз..
Экраны на рисунке стоят правильно.
4 и 5 контакты определяются как в обрыве при прозвонке в режиме сопротивления(это Тх).
Остаются 2 пары - экраны этих пар на 3 и 6 контактах.
Мультиметр в режим диодной прозвонки, минусовой щуп на оплётку, красный на центр провода. Если падение около 1, значит эта пара на 1 и 6 контакты
На втором проводе падение будет около 2, этот провод на 2 и 3 контакты.

Сообщение отредактировано WaS: Apr 16 2022, 18:14

[Fuma]

У катушек НЕЛ очень много вариантов кабеля. Есть вообще без экранов 6 проводков. Одно время был и такой, как на рисунке. Правильно они или неправильно, можно все сделать с точность до наоборот.Поменять экраны и центры. Соответсвенно и в разъеме, и в плате. Разницы в работе не будет.

Сообщение отредактировано Fuma: Apr 16 2022, 22:57

[WaS]

У катушек НЕЛ очень много вариантов кабеля. Есть вообще без экранов 6 проводков. Одно время был и такой, как на рисунке. Правильно они или неправильно, можно все сделать с точность до наоборот.Поменять экраны и центры. Соответсвенно и в разъеме, и в плате. Разницы в работе не будет.

Это всё понятно..
У меня когда была такая же катушка без штекера, прозванивал-сравнивал с оригинальной штатной - распаял правильно с первого раза.

[Geo_Log]

Всех благодарю за помощь - катушка по прежнему будет радовать хозяина .

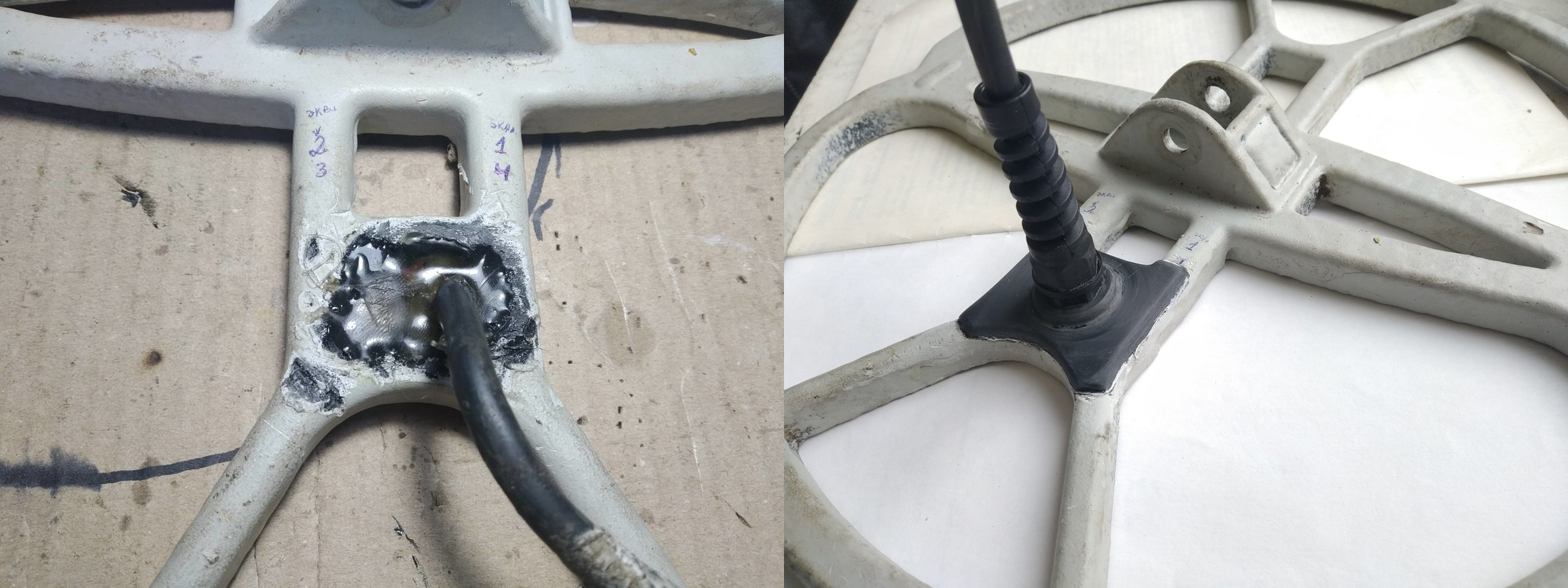

Новый пациент .......



Опять же прошу помощи у Авторитетов .
Где лучше купить и какой провод и гермоввод и второй вопрос с какой стороны лучше лесть к плате и распайку . ( хотя по верхней методике )


плату с контактами в принципе видно .

Сообщение отредактировано Geo_Log: Apr 27 2022, 12:54

[WaS]

Всех благодарю за помощь - катушка по прежнему будет радовать хозяина .


Новый пациент .......



Опять же прошу помощи у Авторитетов .
Где лучше купить и какой провод и гермоввод и второй вопрос с какой стороны лучше лесть к плате и распайку . ( хотя по верхней методике )


плату с контактами в принципе видно .

Тут уже почти прямой доступ к плате, да и всё равно надо расчищать место для установки гермоввода.
Распайка на плате аналогична распайке оригинальным минелабовским - номера выводов разъёма кабеля на плате 4/5/6/1/3/2.
4/5 выводы Тх, на прозвонку в обрыве(в цепи конденсатор - найти с какого края эта пара, остальные выводы как написал.
Провод по сути любой 6 или 8-жильный, с достаточным сечением и не ломкий.
Гермовводов выбор не большой, обычно ставятся PG7 с резьбой М12

Сообщение отредактировано WaS: Apr 27 2022, 15:03

[Fuma]

Еще один вариант как никогда не надо делать. Зачем резать пластик? Снизу эпоксидка. Выковырял эпоксидку, залил эпоксидку и катушка целая. Теперь же придется клеить пластик, сверлить отверстие, всталять геромввод. Но для этого придется опять же разобрать гораздо больше, чтобы все это приклеить. И все вкрутить. Дихлорэтан, эпоксидка. Куча проводов, куда их запихивать? Куда? Это как из конфеты подушечка выдавить повидло, и опять его туда засунуть, но конфета должна остаться такой же как и была.
На плате НЕЛ, все припаивается так же как и на плате минелаба. В той же последовательности, с того же конца. Кабель можно брвть любой, от любой Терки. У НЕЛа шесть концов, но место есть для восьми концов. Терочный кабель будет получше неловского.

Сообщение отредактировано Fuma: Apr 27 2022, 15:35

[Geo_Log]

Там такой ужос был сверху пирамида с эпоксидки - пытались убрать и добраться до родного пластика - а там уж не понятно толи обломалась пластиковая родная - то ли уже было распилено и приклеено .


Сообщение отредактировано Geo_Log: Apr 27 2022, 17:10

[Novopolock]

Каждая 7 катушка, после "удачного" вскрытия.
