Пинпойнтер за 5 минут, Для тех,кто не хочет тратить деньги

[IvanKlad]

Тестер-пробник (металлодетектор 2 в 1)
( MS - 258) MEET

[Denis_K]

Генератор от ГНОМа, МК - dsPIC33fj128 (то, что было под рукой).

Делал скорее ради балоства и интереса, так как есть заводской гаррет.

Поведение хочу сделать таким же как у гарретПРО, но нужно найти время дописать прошивку...)

А пока получилось вот что: http://www.youtube.com/watch?v=lWyAt6XzzVI

[Мотоциклист]

Очень достойно на мой взгляд.
Нынешняя база позволяет собрать на коленке хоть спутник шпион
Да вот только писать прошивки - не наш конёк. Маловато тут народа с такими возможностями, а учиться уже некогда, в школе надо было этим заниматься - когда времени вагон.

[Denis_K]

Очень достойно на мой взгляд.
Нынешняя база позволяет собрать на коленке хоть спутник шпион
Да вот только писать прошивки - не наш конёк. Маловато тут народа с такими возможностями, а учиться уже некогда, в школе надо было этим заниматься - когда времени вагон.

Сам давно не занимался МК. Приходится вспоминать синтаксис)

Если доделаю, то могу поделиться прошивкой, мне не жалко)

[FishBurg]

Жесть... есть же спецы!!! Очень даже неплохо. И боковая чувствительность есть?

[ммс]

Тестер-пробник (металлодетектор 2 в 1)
( MS - 258) MEET

Сопливая Китайщина. Китайщина с большой буквы. Выкинутые деньги.

[Мотоциклист]

Сам давно не занимался МК. Приходится вспоминать синтаксис)

Если доделаю, то могу поделиться прошивкой, мне не жалко)

Ну это конечно хорошо. Однако для массового повторения народом надо 2 вещи - распространенный контроллер и простой способ его прошивки в домашних условиях. У меня к примеру есть 2 программатора самодельных и один профессиональный,да и спаяю что угодно - а как у других ?

[enigmavadimius]

Генератор от ГНОМа, МК - dsPIC33fj128 (то, что было под рукой).

Делал скорее ради балоства и интереса, так как есть заводской гаррет.

Поведение хочу сделать таким же как у гарретПРО, но нужно найти время дописать прошивку...)

А пока получилось вот что: http://www.youtube.com/watch?v=lWyAt6XzzVI

Посмотрел видео- Очень достойно!!!Сколько по деньгам в среднем выходит?

[Denis_K]

Жесть... есть же спецы!!!    Очень даже неплохо. И боковая чувствительность есть?

Да, конечно, ведь намотка катушки почти по все длине стержня.

Посмотрел видео- Очень достойно!!!Сколько по деньгам в среднем выходит?

Спасибо! На самом деле ничего сложного... главное что бы такая самоделка работала и стабильно в поле.

По стоимости не считал, практически все кроме микроконтроллера можно найти так, из старого барахла.
Например основные компоненты - это катушка на ферритовом стержне от радиоприемника и микроконтроллер dsPIC33fj128GP802.
Микроконтроллер слишком крут для данной задачи, по этому можно использовать на много проще вариант, главное что бы у него был в наличии АЦП и ШИМ, конечно и программу придется подправить...

[GSL]

Да, конечно, ведь намотка катушки почти по все длине стержня.
Спасибо! На самом деле ничего сложного... главное что бы такая самоделка работала и стабильно в поле.

По стоимости не считал, практически все кроме микроконтроллера можно найти так, из старого барахла.
Например основные компоненты - это катушка на ферритовом стержне от радиоприемника и микроконтроллер dsPIC33fj128GP802.
Микроконтроллер слишком крут для данной задачи, по этому можно использовать на много проще вариант, главное что бы у него был в наличии АЦП и ШИМ, конечно и программу придется подправить...

МК нужно 12F683 с ШИМ, или 12F675 (правда он без ШИМ но в Гаррете именно он ).
Сам занимался в новогодние праздники этим же. Схему генератора взял от Гаррет - она лучше работает чем у Гнома (более стабильная и амплитуда синуса больше, ).
А вот с программой не очень получилось ( режим автоподстройки не работал, сейчас знаю что нужно подправить, а тогда .... ). Потом пришлось отложить. Сейчас решил продолжить.

Сообщение отредактировано GSL: Apr 4 2015, 23:02

[Denis_K]

МК нужно 12F683 , или 12F675 (правда он без ШИМ но в Гаррете именно он ).
Сам занимался в новогодние праздники этим же. Схему генератора взял от Гаррет - она лучше работает чем у Гнома (более стабильная и амплитуда синуса больше, ).
А вот с программой не очень получилось ( режим автоподстройки не работал, сейчас знаю что нужно подправить, а тогда .... ). Потом пришлось отложить. Сейчас решил  продолжить.

Если у гаррета МК без ШИМ, то как там реализован момент, когда издается непрерывный тон?

Автоподстройка - дело не хитрое.... При включении МК смотрит текущее напряжение, идущее с катушки, и берет его за точку отсчета. Это и есть автонастройка во время включения прибора.


Катушка и поле от нее у Garrett pro pointer действительно сильнее, в генераторе там используется ОУ OPA228U.
Измерял свободной катушкой, подключенной к осциллографу разницу между излучением от "граретта" и "гнома".

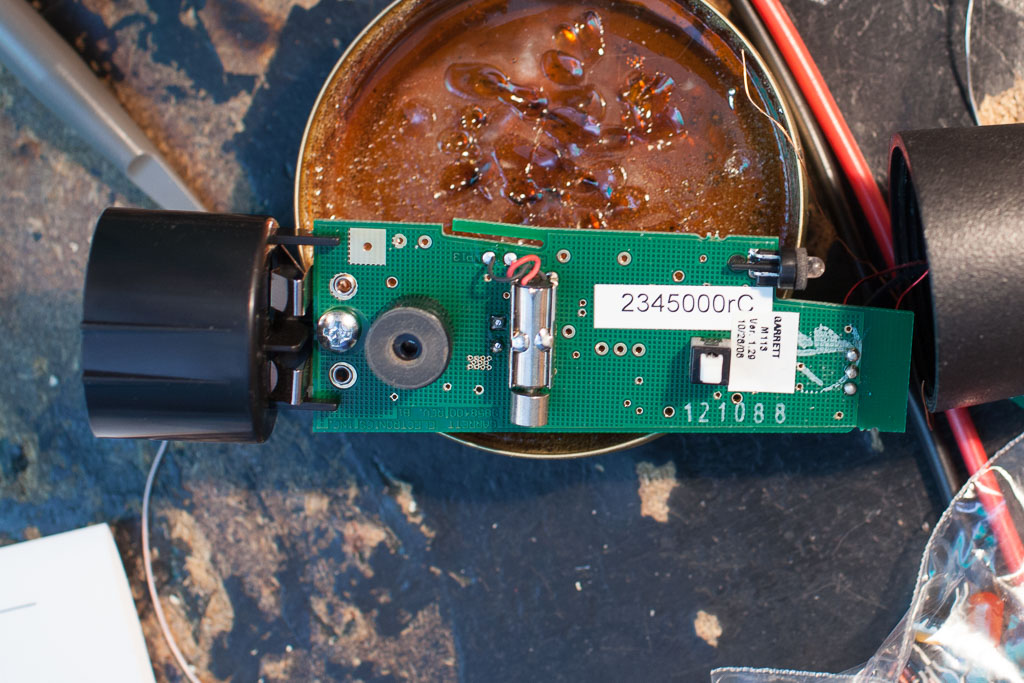

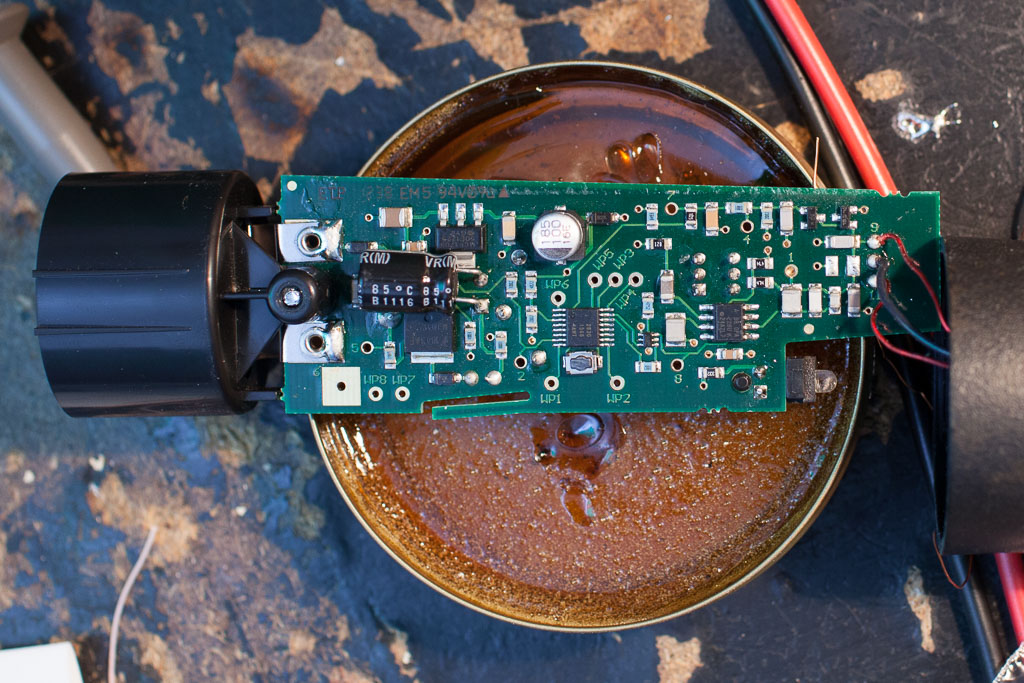

МК в гаррете не из этих двух.. там стоит какой то редкий 263G1566, от Freescale, если верить поиску.



Сообщение отредактировано Denis_K: Apr 4 2015, 21:33

[GSL]

1. Если у гаррета МК без ШИМ, то как там реализован момент, когда издается непрерывный тон?

2. Катушка и поле от нее у Garrett pro pointer действительно сильнее, в генераторе там используется ОУ OPA228U.

3. МК в гаррете не из этих двух.. там стоит какой то редкий 263G1566, от Freescale,

1. 12F683 с ШИМ.
Непрерывный тон можно делать без ШИМа подпрограммы (Sound, Beep и.т.д)
2. Вместо ОУ OPA228U - хорошо работает на МСР601 - амплитуда 30 в на катушке. ( очень бюджетный вариант) Только немного другие резисторы в генераторе.
3. Полагаю на 12F683 вполне все получится.

Сообщение отредактировано GSL: Apr 4 2015, 23:16

[Denis_K]

1. 12F683 с ШИМ.
Непрерывный тон можно делать без ШИМа подпрограммы (Sound, Beep и.т.д)
2.  Вместо  ОУ OPA228U - хорошо работает на МСР601 - амплитуда 30 в на катушке. ( очень бюджетный вариант) Только немного другие резисторы в генераторе.
3. Полагаю на 12F683 вполне все получится.

1. Непрерывный можно извратиться, но как это получится - не знаю.. На ШИМ более предсказуемо. Сейчас тоже библиотеку использую, выглядит так:
Sound_Play(2000, 80); // 2000Гц, 80мсек
2. OPA228U не дорогие, за 360 рублей можно 10 штук купить с доставкой. http://ru.aliexpress.com/item/Free-shippin...2250035943.html
3. Да, тогда вполне))

[GSL]

2. OPA228U не дорогие, за 360 рублей можно 10 штук купить с доставкой. http://ru.aliexpress.com/item/Free-shippin...2250035943.html

У китайцев много что можно купить, но не все это могут себе позволить, а в магазине заказать например уже совсем другие цены, для второго варианта MCP
и это еще магазин с божескими ценами.
Несколько отвлеклись от темы - предлагаю открыть новую. Думаю народ подключится и сделаем "народный" PIN

Сообщение отредактировано GSL: Apr 5 2015, 08:05

[Slepoc]

Нашел по старым ценам, детектор металла (5 в 1) MS-158MV MEET (за 437 руб.)
Заказал сразу два, так с доставкой дешевле. К сожалению отправляют только ТК,
доставка РАТЭКом, мне обошлась в 330 руб.
Теперь смотрю на эти игрушки и думаю - нафикнада))
Конечно же у Denis_K получилось бодрее, но я к сожалению не дружу с паяльником.
Не сочтите за рекламу, только для тех кто ищет - компания Сигнал г.Кемерово

[emkgroup]

Узнав цену отказался..Купим по 240 рублей через интернет магазин.. устроит для поиска мелких целей..С Ув..

Деньги на ветер, есть у меня такой, чуйка 1 см на все. Можно увеличить до 2-х см, воткнув еще одну батарейку, только придется впаять последовательно с пищалкой и со светодиодом по резистору на 200-300 ом, иначе орет и сверкает как бешенный. Корпус клеенный, пищалка сзади, при разборке может оторваться.

Сообщение отредактировано emkgroup: Apr 9 2015, 08:18

[mainlord]

Подскажите, какой переменник на 158MV лучше поставить?
Думаю поставить многооборотный (для более плавной регулировки) с выключателем.
На 10 КОм - подойдет?

[swidon]

Спасибо за советы!Пробоваал припаять родной переменник-та же история,по всякому перепаивал провода-то же самое....Думаю возможно при демонтаже из корпуса повредил саму катушку,из там две как я понял,в красном лаке и в прозрачном...Но обе прозваниваются-в красном лаке 2.6Ом,безцв.1.8Ом...

У меня тоже звенело после перепайки пока не почистил от канифоли место пайки проводов катушки.Видимо помехи

[Мотоциклист]

А у Вас обе ссылки одинаковые.
С изолентой конечно ничего, но термоусадка лучше.

[Владимир Годяй]

Идея с пробниками и детекторами скрытой проводки в роли пина уже давно провалена на все 200%
Не пойму откуда тут столько разговоров на эту тему набралось
