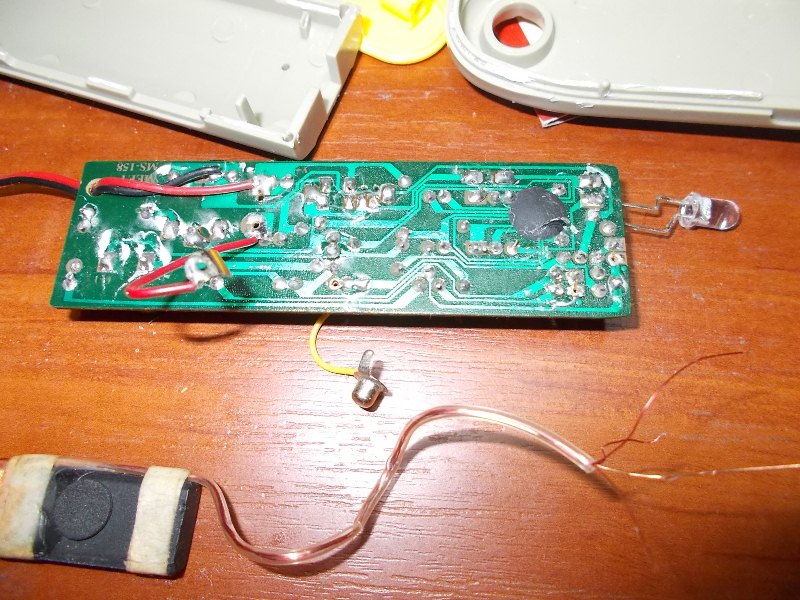

На сердечнике две обмотки, как их лучше соединить последовательно или параллельно? На каком расстоянии должен быть сердечник с обмотками от основной платы? Прошу отнестись к вопросам с пониманием, зима, скучно.

Вложенные эскизы изображений

[P@ul]

У меня плата другая, купил 158MV на AAA и виброй. Видимо разница в скобках МЕЕТ 158М(V). А зачем что то менять в подключении? Как была подключена так и подключайте. Хотя я решил мотать новую катушку на новом стержне во всю длину. Сейчас все в процессе.

[Jokerr]

Я что-то не припомню, чтобы кто-то из нас датчик от платы отдирал и перепаивал. Как был на проводе - так и остался. И расстояние такое же я оставлял, как он в родном корпусе сидел.
Паяйте как было, если запомнили)))

[P@ul]

Если не помните что куда припаивать, напишите в личку постараюсь объяснить, но только завтра.

[dead]

Я что-то не припомню, чтобы кто-то из нас датчик от платы отдирал и перепаивал. Как был на проводе - так и остался. И расстояние такое же я оставлял, как он в родном корпусе сидел.
Паяйте как было, если запомнили)))

Тож непонимаю нафига было отпаивать его, переподключить обмотки по другому думаю не получится - не будет работать в лучшем случае. Я вообще при разборе своего датчик не отпаивал а тупо кусачками перекусил корпус в месте где провод идет через него и высунул провод через трещену ибо чтобы выпаять тонюсенькие проводочки с платы и не порвать их которые еще под слоем термоклея это адово и излишне.

[Мотоциклист]

Тож непонимаю нафига было отпаивать его, переподключить обмотки по другому думаю не получится - не будет работать в лучшем случае. Я вообще при разборе своего датчик не отпаивал а тупо кусачками перекусил корпус в месте где провод идет через него и высунул провод через трещену ибо чтобы выпаять тонюсенькие проводочки с платы и не порвать их которые еще под слоем термоклея это адово и излишне.

Я на ноутах дорожки под BGA чипами не раз восстанавливал после криворуких ремонтников проводочком (одной жилкой ) из МГТФа

[Jokerr]

На сердечнике две обмотки, как их лучше соединить последовательно или параллельно? На каком расстоянии должен быть сердечник с обмотками от основной платы? Прошу отнестись к вопросам с пониманием, зима, скучно.

Раз уж оборвал - можно и катушку намотать попробовать. Люди отписывали вроде по этому поводу.
Зима длинная.

[dead]


Я на ноутах дорожки под  BGA чипами не раз восстанавливал после криворуких ремонтников  проводочком (одной жилкой ) из МГТФа

Немного не верно выразился, я писал к тому что нафига его вообще выпаивать, откусить корпус да и все дела, так проще. Хотя если плата не была залита клеем в месте пайки проводков то чеж и не отпаять, про тонюсенькие проводки я погоречился (сам шлейф в мобильнике создавал из намоточного провода толщиной с волос )

Сообщение отредактировано dead: Jan 20 2015, 20:35

[emkgroup]


Я на ноутах дорожки под  BGA чипами не раз восстанавливал после криворуких ремонтников  проводочком (одной жилкой ) из МГТФа

Респект электронщику от старого электронщика!
Я тоже использовал МГТФ, потом появился ПЭВТЛ, типа как в катушках Минелаба в экране кабеля - в терморазрушеющемся изоляционном лаке и зачищать ничего не надо.
А Буквы MV (без скобок) имеют значение.

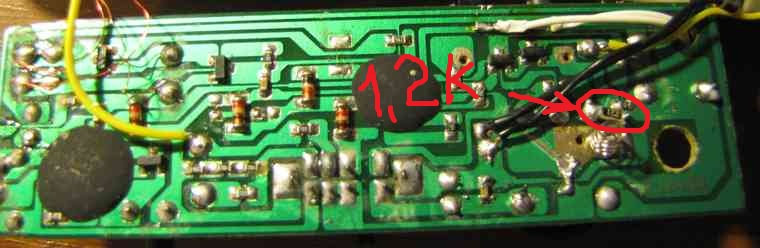

Кстати о 158-м: Крутилка там была на 2,2 килоома,я поставил на 1 Ком и последовательно постоянный резистор 1,2 килоома, крутилка стала менее чувствительной к углу поворота.

Сообщение отредактировано emkgroup: Jan 20 2015, 21:01

Вложенные эскизы изображений

[Мотоциклист]

Спасибо )))
Только вот за 15 лет работы на паяльных станциях ( одна ИК, вторая воздушка ) подсадил малость зрение. Было всегда 150 % Сейчас на чип резисторах уже без очков не вижу чё написано.Точнее вижу, но размыто

[emkgroup]

Спасибо )))
Только вот за 15 лет работы на паяльных станциях ( одна ИК, вторая воздушка ) подсадил малость зрение. Было всегда 150 %  Сейчас на чип резисторах уже без очков не вижу чё написано.Точнее вижу, но размыто

Да я и сам теперь паяю в очках и со стереолупой.
Ах, где мои 17 лет?

[Asxas]

А ни кому идея в голову не приходила - на 3D принтере распечатать корпус гаррета и впендюрить туда MS-158MV? Ну или сделать более удобный и практичный корпус?
Думаю себестоимость будит мизерная (для обладателей 3D принтеров)

[P@ul]

А ни кому идея в голову не приходила - на 3D принтере распечатать корпус гаррета и впендюрить туда MS-158MV? Ну или сделать более удобный и практичный корпус?
Думаю себестоимость будит мизерная (для обладателей 3D принтеров)

Качество пластика плохое (ИМХО)

[Копок.я]

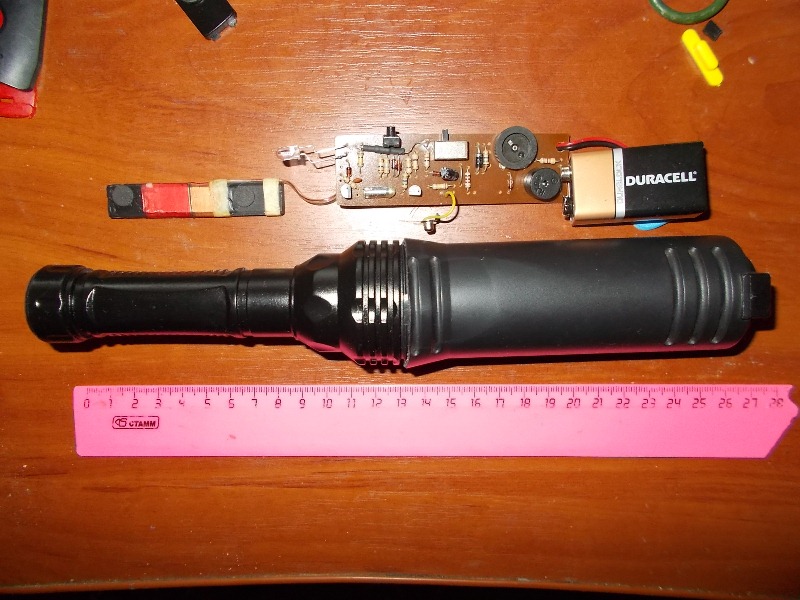

Благодарю за отзывы. При разборке два из четырех проводков стержня оторвались от платы, так что паять в любом случае пришлось бы. Сделал из 2-х фонариков заготовку корпуса.

Вложенные эскизы изображений

[Квирит]

Я как-то давно собирал пинчик, Малыш ФМ называется. Себестоимость-рублей сто. Есть дискрим, причём очень чёткий. В брендовых пинах дискрима по-моему нет совсем. Вот моё видео; всё собрано "на коленке", позже всё упаковал в прочный и герметичный корпус... и кому-то отдал. Забыл кому... http://youtu.be/V_31jx7eaM8

[dead]

Я как-то давно собирал пинчик, Малыш ФМ называется. Себестоимость-рублей сто. Есть дискрим, причём очень чёткий. В брендовых пинах дискрима по-моему нет совсем. Вот моё видео; всё собрано "на коленке", позже всё упаковал в прочный и герметичный корпус... и кому-то отдал. Забыл кому... http://youtu.be/V_31jx7eaM8

Я тоже целился на Малыша ФМ, но чето их тока версий что фиг знает какую делать да и опыта в прошивке контроллеров (как впрочем и программаторов) совсем нету да и помоему там были какието детали редкие (насколько я помню какието кондеры специальные которые не реагируют на изменение среды).

[Мотоциклист]

Я тоже целился на Малыша ФМ, но чето их тока версий что фиг знает какую делать да и опыта в прошивке контроллеров (как впрочем и программаторов) совсем нету да и помоему там были какието детали редкие (насколько я помню какието кондеры специальные которые не реагируют на изменение среды).

Коллега, Вы все перепутали, на изменения четверга и пятницы
Ничего специального - просто хороший ТКЕ.Ну чуть дороже эти кондеры.Что делать.
Мне некогда собирать и настраивать непроверенные схемы, иной раз и поспать некогда...посему выбор прост - либо дорогой фирмешный прибор, либо дешевая пищалка им. дяди Ляо, доработанная за 5 мин своими руками.
Жаба говорит - не надо платить))) так что - пилим МS

А вот Малыша бы лет 20 назад .....времени вагон , детали на "ящике" любые....

[emkgroup]

........

А вот Малыша бы лет 20 назад .....времени вагон , детали на "ящике"  любые....

Да, помню в радиолюбительских конструкциях даже электролиты тантал-серебрянные с ВП ставили, сейчас сказали бы "бесились с жиру".

[GSL]

Я тоже целился на Малыша ФМ, но чето их тока версий что фиг знает какую делать да и опыта в прошивке контроллеров (как впрочем и программаторов) совсем нету да и помоему там были какието детали редкие (насколько я помню какието кондеры специальные которые не реагируют на изменение среды).

Последние версии работают более стабильно.
Тоже собирал - запускается с пол-пинка.

[Asxas]

Сам с паяльником не дружу, может кто возьмется сделать на продажу малыша за адекватную цену или может продаст имеющийся? Рассмотрю предложения не только по малышу - пишите в личку. Гариков и пропойцев не предлагать - нема золотого запасу - не спешно ищу бюджетный вариант.
з.ы. китайцев не предлагать.
