Пинпойнтер за 5 минут, Для тех,кто не хочет тратить деньги

[alex monet]

Друзья, спасибо за оценку работы! В будущем залью краской(Резиновая краска спрей) так-как здесь на днях тестил и пин очень понравился, а переключатель видел влагозащищенный, как в моющем пылесосе такой и поставлю к сезону, а там его хоть купай

[dead]

alex monet, неплохо вышло, крепко на вид. А где регулятор настройки/чуйки?

[alex monet]

снял я его и отрегулировал на средюю чуйку, мешал он в корпус плату установить, а наружу выводить не захотелось .

[alex monet]

Сам регулятор внутри отрегулирован и зафиксирован термоклеем, светодиод вывел на переднюю часть корпуса и залил эпоксидкой (светодиод белого цвета впаял). Cегодня снял вибромоторчик со старого телефона хочу встроить в корпус и запитать, а там отпишусь что получилось

Сообщение отредактировано alex monet: Jan 7 2015, 14:05

[alex monet]

Мотоциклист, спасибо за плюс ! И ВАМ СПАСИБО ЧТО НАПИСАЛИ ЭТУ ТЕМКУ! ТЕМА МНОГИМ ПОЛЕЗНА

[Мотоциклист]

Мотоциклист, спасибо за плюс ! И ВАМ СПАСИБО ЧТО НАПИСАЛИ ЭТУ ТЕМКУ! ТЕМА МНОГИМ ПОЛЕЗНА

Да ладно, чего там. Просто я с детства паяю. И во времена Лёни ничего нельзя было ни найти ни купить - только сделать самому. А ещё я не люблю , когда меня "на голубом глазу" хотят обдурить.
Тут пульт проводной искал на рынке к своему фотику.Мало того, что с трудом нашел - так запросили 800 р.А пульт - это полметра провода с джеком на одном конце и коробочкой с кнопкой на другом. Никакой электроники.
Я им в этом фотопавильоне высказал, что я думаю о ценообразовании. А потом нашёл и купил точно такой же на eBay за 65 р, заодно взял там же радиопульт к своему Олимпусу - он оказалось подходит ко всем Олимпусам , а цена 760 р.
Ну и шнурок запасной заодно взял за 60 р - в магазине его за 500 продают.

Про герметизацию кнопки конечно надо подумать. Я чёта не доверяю этим защищенным клавишам. ИМХО надо делать не так. Внутрь геркон, а снаружи включать магнитом.Сейчас их полно маленьких и мощных.Предусмотреть канавку если плоский или глухое отверстие , если круглый - а сверху крепить резинкой.Ну типа вложил магнит на его место и сверху кольцом из резиновой ленты притянул. Хошь от велокамеры отрежь, хошь от резиновой перчатки.Вот тогда точно - герметизация.

[alex monet]

Мотоциклист, очень приятно встретить своего коллегу по радиотехники! Я и сам паяю с детства. Cам первый металлоискатель собирал Volksturm S , терминатор, пины так и лежат не доделанные из за отсутствия запчастей, а тут вот считай готовая плата

Сообщение отредактировано alex monet: Jan 7 2015, 14:53

[Мотоциклист]

Спасибо за оценку )))

Я свой первый самопал продал в 90, когда жрать стало нечего - без работы остался с безработной женой и 2 летней дочкой.
Потом делал из книжки Щедрина. До корпуса так дело и не дошло - образовалось опять много проблем. А там уже и нормальные МД в продаже появились)))

На серьезные вещи не хватает времени и места у меня теперь маловато. Даже не тока осциллограф, а и БП на стол некуда воткнуть.

Сообщение отредактировано Мотоциклист: Jan 7 2015, 17:18

[SereneSky]

Здравствуйте.
Заказал на радостях себе 2 таких устройства перед НГ (после прочтения этой темы). Вчера открыл, попробовал и очень сильно разочаровался. Тестам выложенным на
ютубе (сравнение с пропоинтером) совершенно не соответствует. Пятак Екатерины видит с 1 см,
чешуйку при поднесении в плотную
Но есть подозрение на некачественную батарейку. Подскажите, может ли этот аспект влиять на
дальность чуйки ?

[mainlord]

Здравствуйте.
Заказал на радостях себе 2 таких устройства перед НГ (после прочтения этой темы). Вчера открыл, попробовал и очень сильно разочаровался. Тестам выложенным на
ютубе (сравнение с пропоинтером) совершенно не соответствует. Пятак Екатерины видит с 1 см,
чешуйку при поднесении в плотную
Но есть подозрение на некачественную батарейку. Подскажите, может ли этот аспект влиять на
дальность чуйки ?

А у Вас какой вариант?
Мой 158MV - пятак Е2 с 4-5 сантиметров примерно. Если у Вас на кроне вариант, то там похуже чуйка но на всех аппаратах ее можно улучить если приклеить металлическую шайбу на основание щупа.
И еще нужно учитывать что от стенок до сенсора неравномерное расстояние с разных сторон. А на торце так вообще полсантиметра пустоты.

[Jokerr]

У меня на кроне. При посаженной батарейке и чуйка меньше и звук тише.

[SereneSky]

А у Вас какой вариант?
Мой 158MV - пятак Е2 с 4-5 сантиметров примерно. Если у Вас на кроне вариант, то там похуже чуйка но на всех аппаратах ее можно улучить если приклеить металлическую шайбу на основание щупа.
И еще нужно учитывать что от стенок до сенсора неравномерное расстояние с разных сторон. А на торце  так вообще полсантиметра пустоты.

У меня MS-158M (данная модель написана в левом верхнем углу на наклейке, которую видно
на основании, если сдвинуть поворотный сенсор), вариант на кроне. Правильно ли я понял Вас, что есть еще и модель MS-158MV ? И еще поясните пожалуйста по поводу шайбы, не очень понял, имеется ввиду закрепить обычную металлическую шайбу на поворотном сенсоре ?

[mainlord]

У меня MS-158M (данная модель написана в левом верхнем углу на наклейке, которую видно
на основании, если сдвинуть поворотный сенсор), вариант на кроне. Правильно ли я понял Вас, что есть еще и модель MS-158MV ?    И еще поясните пожалуйста по поводу шайбы, не очень понял, имеется ввиду закрепить обычную металлическую шайбу на поворотном сенсоре ?

http:// m d 4 u .ru/viewtopic.php?f=19&t=8290

там все описано уважаемым emkgroup, (пробелы только уберите).

з.ы. 158mv - чутка лучше по чуйке+ разборный+ вибрация.. но и 158m вполне подойдет.

[P@ul]

Готовясь к новому сезону, переделал свой МД, встал вопрос о пине, уж очень захотелось себе иметь в арсенале. После НГ цены на них взлетели! Ну не стоит он этих денег!!! Начал искать переделки и наткнулся на эту тему. Тут то и зачесались руки, зима ещё идёт, время есть. По результатам отпишу, что получилось!

[emkgroup]

У меня MS-158M (данная модель написана в левом верхнем углу на наклейке, которую видно
на основании, если сдвинуть поворотный сенсор), вариант на кроне. Правильно ли я понял Вас, что есть еще и модель MS-158MV ?    И еще поясните пожалуйста по поводу шайбы, не очень понял, имеется ввиду закрепить обычную металлическую шайбу на поворотном сенсоре ?

Я приклеивал моментальным клеем на задний конец поворотного сенсора современную копейку. Хватало.
Но лучше брать MS-158MV - буква V должна быть не в скобках!!!! А батареек должно быть 2 ААА.

Сообщение отредактировано emkgroup: Jan 16 2015, 11:23

[пенсионщик]

сегодня тож купил себе 158mv, в Тюмени он стоит 369,50 р.
теперь буду думать как оформить его!
только что-то ерундит, чуйка увеличивается то в одну сторону, то в другую,и очень не стабильна настройка. приходится частенько подкручивать!

Сообщение отредактировано пенсионщик: Jan 16 2015, 18:32

[P@ul]

сегодня тож купил себе 158mv, в Тюмени он стоит 369,50 р.
теперь буду думать как оформить его!
только что-то ерундит, чуйка увеличивается то в одну сторону, то в другую,и очень не стабильна настройка. приходится частенько подкручивать!

Тоже купил сегодня, обошелся подороже 470р, в остальных магазинах только 158m.

[alex monet]

Друзья! Я когда собирал, еще чуйку и одкрутить пришлось и зафиксировать термоклеем, когда тестил ничего неплавало.

[alex monet]

Здравствуйте.
Заказал на радостях себе 2 таких устройства перед НГ (после прочтения этой темы). Вчера открыл, попробовал и очень сильно разочаровался. Тестам выложенным на
ютубе (сравнение с пропоинтером) совершенно не соответствует. Пятак Екатерины видит с 1 см,
чешуйку при поднесении в плотную
Но есть подозрение на некачественную батарейку. Подскажите, может ли этот аспект влиять на
дальность чуйки ?

Я и сам заказал еще два друзьям! А у вас наверное плохая батарея!

[Копок.я]

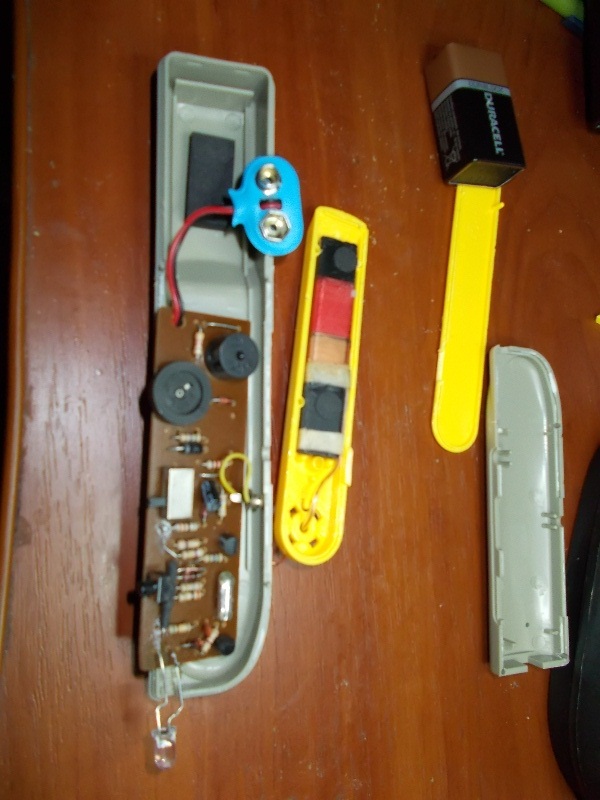

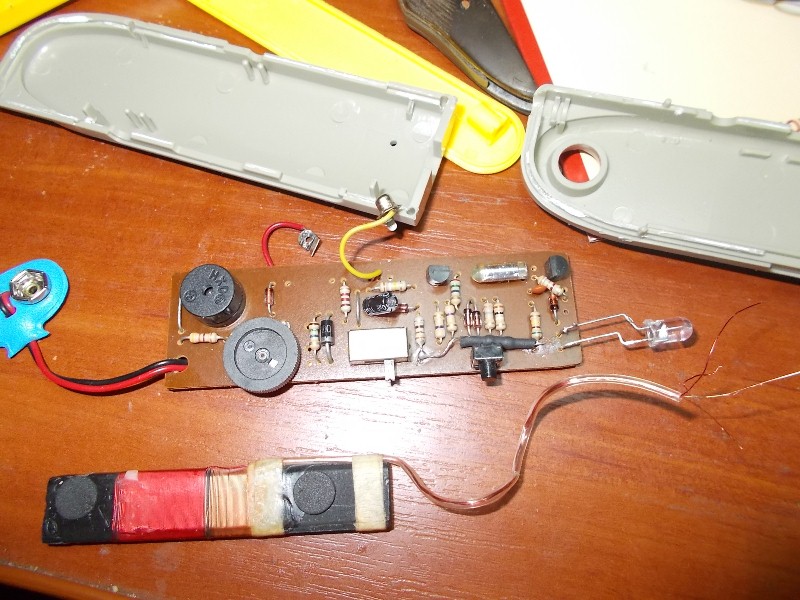

Приветствую уважаемое сообщество! Увидел тему и решил попробовать сделать пин из заготовки под названием МЕЕТ 158М(V). Купил вчера будущий пин в Чип и Дип за 450 руб. Разобрал фото прилагаю.

Сообщение отредактировано Копок.я: Jan 19 2015, 20:23

Вложенные эскизы изображений
