Пинпойнтер за 5 минут, Для тех,кто не хочет тратить деньги

[Бухалло Билл]

Тот, кто не хочет тратить деньги - тот платит дважды, а то и трижды.
Тоже бываю на 4мд, и тоже экспериментировал. Преборчик хорош только для того- для чего и был зделан. И небольшой и складной и чуйка - при необходимом подстрое - неплохая. Но для покопалок никак не катит - и подстрой и пыль и грязь. Не господа - не столь вы богаты , чтобы тратить время и деньги на такие изделия. Надо купить что то стоящее и забыть о поисках качественной дешевизны

[НикНик]

РЛС - это регулятор линейности строк. подходит от любого лампового или полупроводникового. Обмотку оставлять как есть.

Нашёл на работе телек,выковырнул РЛС,припаял к пину....,х..ра,пищит как резаный не реагируя на подстройку.
Может чего то не договорили?

[fiskars]

Нашёл на работе телек,выковырнул РЛС,припаял к пину....,х..ра,пищит как резаный не реагируя на подстройку.
Может чего то не договорили?

либо плохо припаяли, либо обрыв где(тестером звякните), либо фазировку поменяйте

[НикНик]

либо плохо припаяли, либо обрыв где(тестером звякните), либо фазировку поменяйте

Припаял хорошо,фазировку менял.
По поводу обрыва,включал пин с отпаяным датчиком(это тот же обрыв),молчит.

[НикНик]

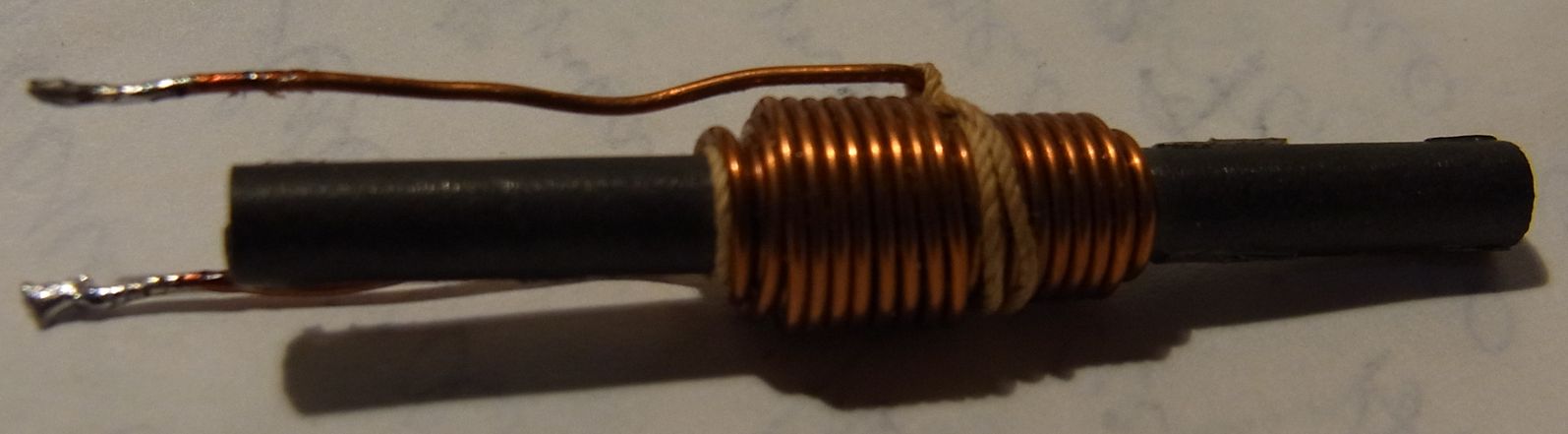

РЛС ?
Толщина ферита 4 мм,длина 41 мм.

Сообщение отредактировано НикНик: Mar 13 2013, 20:23

Вложенные эскизы изображений

[SLS]

.... Тоже бываю на 4мд, и тоже экспериментировал. Преборчик хорош ..... Но для покопалок никак не катит - и подстрой и пыль и грязь....

Вообще то мд4у форум самодельщиков. И качество реализации какой-либо схемы (например, того же пина) зависит только от личного умения работать головой и руками каждого конкретного самодельщика. Кто мешает запихать неплохую схему в монолитный, герметичный, удобный, надёжный и красивый корпус, что бы пин не боялся "пыли и грязи" и смотрелся получше фирменного?

[GSL]

РЛС ?
Толщина ферита 4 мм,длина 41 мм.

Перед тем как мотаеть провод на ферит нужно намотать на ферит изолятор -я обычно мотаю сктч, можно тонкую бумагу 2 слоя, и т.п.
Если не изолировать может быть к.з. , а если провод в катушке коротит, то катушку можно выкидывать. Мотайте без"фанатизма" любое межвитковое замыкание провода испортит вашу катушку!
Еще мысли для такого стержня мало витков для вышего ПИНа. У катушки с толстым феритовым стержнем индуктивность будет больше чем у катушки с таким же кол. витков но с тонким стержнем.
И еще насколько помню у лаповых телеков в строчнике был стержень толщиной 8 мм.

[НикНик]

Как уже сообщал выше я"серый"в таких делах.
Клюнул на сообщение staray-го мол тупо выковырнул, припаял и вот оно счастье.
Ну выковырял,припаял а счастья нет .

Я же написАл что не мотал сам а вытащил из телека.
Телек между прочим был рабочий,это по поводу кор.зам. в катушке.
Вытащил из полупроводникового телека,маленького,чёрнобелого по моему "чайка".

Буду искать ламповый,пробовать,сам врятли смогу расчитать сколько нужно витков для этой индуктивности.

Блин валялся этот пин и валялся,заводной я.

[GSL]

Я же написАл что не мотал сам а вытащил из телека.
Телек между прочим был рабочий,это по поводу кор.зам. в катушке.
Вытащил из полупроводникового телека,маленького,чёрнобелого по моему "чайка".

Буду искать ламповый,пробовать,сам врятли смогу расчитать сколько нужно витков для этой индуктивности.

Посчитайте сколько примерно витков на рабочем ПИНе и примено столько намотайте.

[GSL]

тьфу)) я уже забыл что там за видео, короче который с тумблером и пищит это самодел, а тот который я разбирал на видео и крутил это гаррет
вот самодел этот:
https://www.youtube.com/watch?v=eZ89UHrZ0jA
он же под водой
https://www.youtube.com/watch?v=xREYIGHixnk
а вот статический:
http://youtu.be/r9iX57wiChc

Статика это МинМах2 по схеме Д.Алекса, а динамика?
Кстате, если взять гененратор от М_М2, то Гарррет МТД можно было бы не выкидывать - основа и принцип тот же самый

Сообщение отредактировано GSL: Mar 14 2013, 14:32

[fiskars]

статика это минимак первой генерации, минимакс второй генерации это динамика, да и разработчик у них Petrycho

[GSL]

статика это минимак первой генерации, минимакс второй генерации это динамика, да и разработчик у них Petrycho

Статика наверное всеже удобнее в поиске.

[staray]

Клюнул на сообщение staray-го мол тупо выковырнул, припаял и вот оно счастье.
Ну выковырял,припаял а счастья нет .

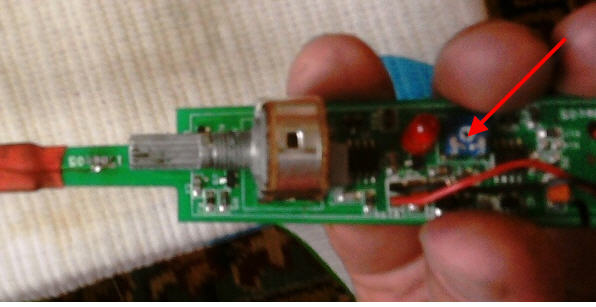

Должен работать. Проверьте место пайки. Это короткое, при обрыве он тоже молчит. Если отпаиваете, а он пищит, то дело не в ферите. Я пробовал разные, такого не было. Попробуйте фото припаянного вставить с двух сторон. Еще нужно проверить обмотку на феррите на предмет замыкания. Да и еще там есть подстроечник, поставьте регулятор чуйки в среднее положение и покрутите подстроечник пока не замолчит. Далее отрегулируете под себя (совсем забыл, прошу прощения).


Сообщение отредактировано staray: Mar 15 2013, 07:48

[НикНик]

Должен работать. Проверьте место пайки. Это короткое, при обрыве он тоже молчит. Если отпаиваете, а он пищит, то дело не в ферите. Я пробовал разные, такого не было. Попробуйте фото припаянного вставить с двух сторон. Еще нужно проверить обмотку на феррите на предмет замыкания. Да и еще там есть подстроечник, поставьте регулятор чуйки в среднее положение и покрутите подстроечник пока не замолчит. Далее отрегулируете под себя (совсем забыл, прошу прощения).

Поздно,я его отпаял и размотал.
Пробовал что то своё намотать не получилось.
Включал с отпаяным датчиком,молчит,припаивал родной,работает.
Про подстроичник была мысль да побоялся,теперь думаю что зря,надо было попробовать.

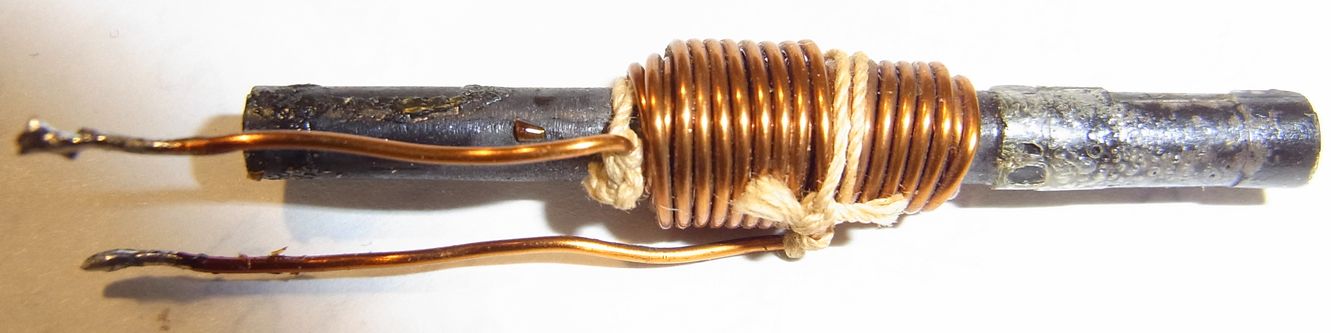

А у Вас что там на фотке,на конце,самоделка?

Сообщение отредактировано НикНик: Mar 15 2013, 07:58

[staray]

А у Вас что там на фотке,на конце,самоделка?

Это фото с инета, там человек сам мотал датчик.

[НикНик]

Время есть,буду ещё пробовать.
Пин не жалко,всё равно валяется.

[Santor]

Статика наверное всеже удобнее в поиске.

В поиске, как раз, между статикой и динамикой особой разницы нет. Что тем водишь пином сканируя, что другим. Что тем водишь вилкой для точной локализации, что другим. У меня есть Рим-Терра и Гаррик. У первого динамика, у второго статика. Найдите разницу на видео: http://www.youtube.com/watch?v=VKikbPVs_so

[Darkcat]

Разница есть =)

РИМ сильно дальше ловит плюс цепочку без вопросов взял.

Гаррет слабее, но проще найти центр - поднял над землей, на грани сигнала находишь предмет.

Про китайца промолчу =)

[Santor]

... Про китайца промолчу =)

Это дань первоначальному содержанию темы

[NEMESIS]

Юзал кто?
http://www.aliexpress.com/item/RoHs-CE-TX-.../704166732.html
