Cамодельный металоискатель

порыскал в нете и нашел вот такой сайтик
http://3monety.ru/blog/metalloiskatel-svoimi-rukami/

Несколько лет рыл с самодельной импульсной Дельтой. Прибор хороший , но без дискрима. Сейчас взял Беркут 5 , разница значительная, по всем параметрам.

кощей 25к?

Там ожидаемая официальная прошивка, походу поднимет прибор на новый уровень.

Сообщение отредактировано GROMMERS: Nov 16 2014, 18:55

всем привет

Кто пользовался clone pi-w? Им что то можно копать кроме металлолома?

Кто пользовался clone pi-w? Им  что то можно копать кроме металлолома?

Приходилось работать аналогичным прибором Tracker PI. Если применять как глубинник, то хорош. Если с маленькими катушками - каждый гвоздик ваш. Очень многое зависит от качества изготовления и жесткости датчика. А металлолом всё равно будет, не переживайте

Ну раз тема о самоделках то вот взял в пару к барсуку такую бюджетную самоделку....Немного ТТХ Cелективный микроконтроллерный металлодетектор "КРОТ2-ХМ"

Монета диаметром 25мм (грунт) до 30-35 см
Каска ---- до 1.0м
Максимальная ---- до 3.0м
Звуковая индикация выбираемая, от 1до 14 тонов
Визуальная индикация симв. ЖКИ 16х2
Принцип работы IB
Диапазон возможных рабочих частот 6-18 кГц
Напряжение питания 4.8-8 В
Номинальный ток потребления не более 100 мА (без по
Датчик диаметр 25-30 смдсветки)

Основные функциональные возможности

* Режимы работы: динамический, статический -пинпоинтер.
* Числовая и графическая индикация ВДИ и амплитуды.
* Многотональная звуковая индикация цветных и черных металлов.
* Индикация напряжения питания.
* Наличие дискриминатора: цветные -9 сегментов с шагом 10 гр.
Железо - 5 сегментов с шагом 20 гр.
* Настройка чувствительности отдельно для "цветных" и "черных" целей - от 0 до 9
* Наличие функции отстройки (баланса) грунта.
* Наличные включаемой-выключаемой подсветки.
* Наличие автоматических и ручных цифровых режимов настроек:
Автоматический или ручной баланс датчика.
Автоматическая или ручная настройка на резонанс рабочей частоты датчика.
Автоматическая или ручная настройка на ноль показаний АЦП.
Автоматическая или ручная настройка фазы по ферриту.
Автоматическая или ручная настройка баланса грунта.
Ручная регулировка мощности накачки передающей части.
Ручная регулировка чувствительности приемной части.
Ручная настройка показаний напряжения питания.
* Удобный и простой интерфейс.
* Автоматическая запись всех настроек в энергонезависимую память
* Простая настройка под разные IB датчики
* Возможность создания "профиля" для конкретного датчика. П.С Спецом отправил автору катуху от тежона дд вайдскан 10-12(валялась без дела вот и решил под нее сделать цифру в пару к барсуку).Автор ее адоптировал к блоку опустив частоту к 12кгц.Парни бегают и все довольны....Кстати есть двух и трех частотные кроты.....Не реклама.Вот поганяю в полях там и видно будет Все про все обошлось примерно 60 доллярей.....

Сообщение отредактировано максовод: Nov 26 2014, 19:42

60$ ? Сказка какая то....
Хотя катушка была уже....
Интересен результат тестдрайва.

а че ж сказка.катуха моя....60 доллярей это сам блок прибора+адоптация катухи.Все остальные расходники(штанга болтики всякие)это у меня уже есть.....По работе обязательно отпишусь

вот работа адаптированной катухи от фишака 75-го (11 ДД) с кротом https://www.youtube.com/watch?v=5aaIlwR4OyA Если нарушил какие правила просьба модерам ссылку снести.

Собирал крота сам , прошивку брал ту что в свободном доступе , честно скажу не понравился ,может то что некомерческий ,катушка моно была . Катушку брал от самоделки тессоро и вайтса ,с вайтовской чуть получше ,там и ток поболее в тх . Так этот проект и закинул .

обалдеть

Дык, этот "крот", а сейчас появился 3-й, есть смысл выпускать серийно под девизом "Наш ответ санкциям-импортозамещение". И если у него не будет задрана цена и если его сделать под стандартные катухи, то этот "RussianFishak-75" будет стоить под 10 тыр, не более.

К сожалению Крот ,С Украины ,и будет стоить в гривнах.

Приветствую. При разборе антресолей обнаружился вот такой зверь. Из МастерКИТовского набора. Когда был собран - работал. Сейцас крону поставил - светодиоды через раз мигают. ( Может крона такая дохлая уже. Без понятия) В ушах шипения не наблюдаю.
Может нужен кому? Для опытов. Может кто из него пин сможет смастырить.

Чем мучатся этими сборами металлоискателя ,лучше б.у.подешевле подыскать....
всё равно сведётся к промышленному вариатнту....я их 20 лет назад собирать стал.

Чем мучатся этими сборами металлоискателя ,лучше б.у.подешевле подыскать....
всё равно сведётся к промышленному вариатнту....я их 20 лет назад собирать стал.

то что вы собирали 20 лет назад и то что собирают сейчас - две огромные разницы. Открою тайну - любой крутой брендовый прибор прежде чем стать брендовым, был вначале самоделкой

Prorab, дело, скорее всего действительно в Кроне.
У меня уже много лет на базе этого девайса собран пинпоинтер с небольшой катушечкой - типа такой чердачный прибамбас. И не только чердачный. Сначала был в негерметичном корпусе, а теперь - в герметичном. Вещ интересная, но кнопка сброса - перезагруза скучать не будет - это существенный минус схемы

Когда начинал, пользовался самоделками. В прошлом году сосед сильно захотел прибор ,а денег нет. Собрал ему зимой Квазар AVR, так он весной , не имея никакого опыта, умудрился найти алтын 1704 года и прочих монет, чего с лихвой хватило на новую хт-705 и уже летом обучал его поиску на новеньком приборе

60$ ? Сказка какая то....
Хотя катушка была уже....
Интересен результат тестдрайва.

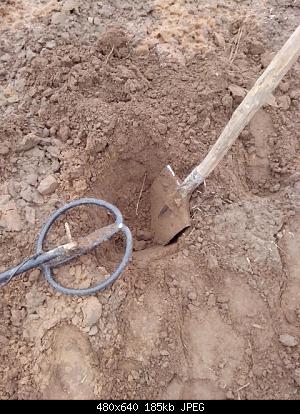

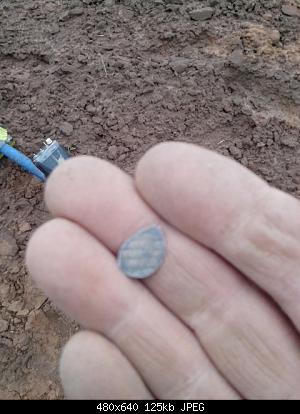

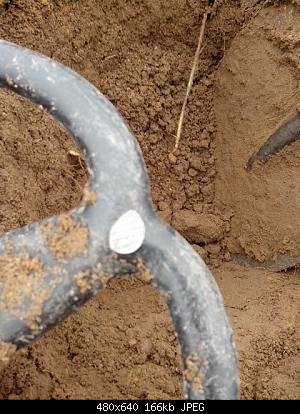

Ну вот, к примеру... яма- без дураков. Не утверждаю, что с самого дна "подцепил" чешуйку, но вторично вгонять лопату на полный штык всё же пришлось, так что судите сами. Прибор-самодел, себестоимость около 1000р. Лёва человек уважаемый и верить ему можно и нужно: то что собирали 20 лет назад и то что собирают сейчас - небо и земля. И что любой заводской девайс изначально был самопалом- это тоже правда. Вот и всё...
