Защита электронных компонентов от коррозии окислов, Для тех кто хочет защитить свои М.Д.

[Умелец]

Извините что не в тему . Сегодня на ebay нашел газовые паяльники, можно убить двух зайцев сразу электричество не надо и статики не должно быть, может кто юзал такой девайс .Подскажите имеет смысл брать?

[Первомай]


То есть Вы предлагаете взять плату МД и окунуть её в ведро с лаком ? Ну ну ........
Тут разговор о реальной защите без убивания прибора (а не о каком-то цапон-лаке, который мало того что не продаётся, но даже если Вы и купите что-то на него похожее, которое при высыхании потрескается,  и что дальше ? Будете мазать малярной кистью или всё-таки макать ???)
Эти баллончики с аэрозолем покрывают любую поверхность хорошим, качественным, быстросохнущим слоем.
То есть если Вы захотели защитить плату своего МД, то сначала берёте бумажный скотч и заматываете разьёмы, штырьки, заклеиваете контактные площадки. Потом несколько раз запшикиваете с разных сторон. После снимаете ленту, остатки липкого слоя от неё снимаете ватной палочкой со спиртом.
  Всё ! За пару часов вечера Вы  продлите жизнь своему прибору и будете более уверенны в работе МД.

Зря Вы так про цапонлак.Он до сих пор продаётся в магазинах для радиолюбителей,наносится мягкой кисточкой туда, куда нужно.Хорошая альтернатива для тех,кто не хочет "пшикать".Защищает не хуже новомодных лаков,применялся в оборонке при ремонте эл. плат.Но если у человека нет опыта обращения с эл.компонентами лучше ни чего не трогать,много подводных камней ,пробой процессора статическим электричеством например.

[Первомай]

Извините что не в тему . Сегодня на ebay нашел газовые паяльники, можно убить двух зайцев сразу электричество не надо и статики не должно быть, может кто юзал такой девайс .Подскажите имеет смысл брать?

Объясните ,что хотите им делать.Универсальных паяльников не бывает.

[Умелец]

арсенидгаллиевые с изолир. затвором паять.

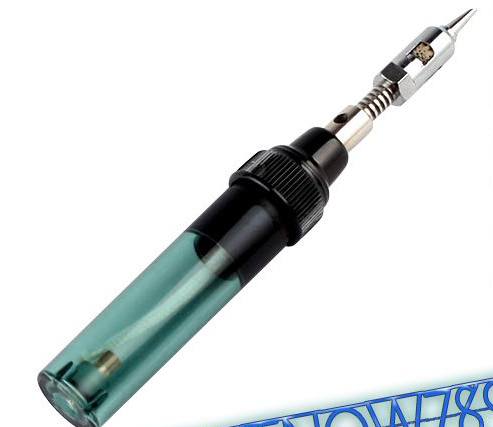

вот самый простенький паяльник. может кто пользовался такими?


Сообщение отредактировано Умелец: Nov 11 2011, 20:17

Вложенные эскизы изображений

[Первомай]

арсенидгаллиевые с изолир. затвором паять.
вот самый простенький паяльник. может кто пользовался такими?

А чем не нравится паять полевые тр. обычным хорошо заземлённым паяльником не
забывая про антистатический браслет и металлическую заземлённую накладку на столе.Индукция от эл тока это одно,но Вы сами являетесь источником статического эл. и что мешает накопится ему на газовом паяльнике и слететь в транзистор.

[kava61]

Совершенно верно, защищают от статики человека, а не от паяльника, как раз паяльник не имеет статического заряда. Разные балончики это только для успокоения души, цапон лак он и в африке цапон лак, не зря вся военная техника обрабатывается им и все обмотки трансформаторов и двигателей.

Сообщение отредактировано kava61: Nov 12 2011, 01:46

[Markus]

А не хрупок ли он - цапон лак? Это обычно полиметилметакрилат растворённый в дихлорэтане..

[zvuk]

А не хрупок ли он - цапон лак? Это обычно полиметилметакрилат растворённый в дихлорэтане..

Не знаю как нынешний цапон лак.Но который раньше продавали в пузырьках разноцветный,тот был супер эластичный.

[kava61]

А разве плата в приборе гнется, там все статично, а чтобы еще и гнулось то нужен компаундом заливать, но тогда уже не вскроешь если ремонтировать.

Сообщение отредактировано kava61: Nov 12 2011, 14:39

[Первомай]

Считаю хорошей и простой альтернативой лакированию платы -мешочек с хорошо просушенным селикагелем в корпус эл. блока ,он заберёт избыточную влагу не даст ей сконденсироваться на плате.Ну,а если произошло падение незащищённого эл. блока в воду-прекращать поиск ,снимать крышку и сушить плату.

[Radiomans]

Мешочек с силикагелем - это на 1-2 выезда. ВСЁ !!!
Силикагель не резиновый, он впитает немного влаги и потом будет просто болтаться балластом.
Вы-же не будете через каждые 1-2 выезда раскручивать прибор, вынимать силикагель, прожаривать его для удаления влаги, ложить обратно в прибор и закручивать ???
А покрытие лаком это один раз, и навсегда .................

[Первомай]

Не спорю,что покрытие лаком-это раз и навсегда,но неумелое покрытие-это конец прибору раз и навсегда.
Предложил,как альтернативный метод,кому-то на 1-2 "мокрых" выхода-самое то.
К тому же количество выходов определяется практикой.

[Markus]

Почему конец прибору?
Если замазал там где не надо - вон, пишут, что растворителем отквасить можно

[Первомай]

Почему конец прибору?
Если замазал там где не надо - вон, пишут, что растворителем отквасить можно

Конец прибору может наступить ,например от статического электричества,во время подготовительно-заключительных манипуляций по лакированию платы.
Растворители бывают очень разные,неосведомлённый человек может применить такой растворитель,что и корпуса радиоэлементов "поплывут" или затечёт он внутрь не герметичных компонентов.
К тому же лак может затечь в такие зазоры,где и не "отквасить".
Покрыть плату лаком не плохо,но делать это должен человек ,который хоть когда- -то имел дело с радиокомпонентами.

[kava61]

Когда детали впаяны в плату им статика не страшна, да и что шерсть с эбонитовой палочкой тереть будете прежде чем окунать в лак, (если следовать вашей логике то приборы у нас давно должны статикой убить, сколько электролизуешь махая катушкой над землей и по траве) , лак безвреден к радиоэлементам, так как они на заводе уже им покрыты, а если будет толще слой от этого ничего не изменится, поэтому главный акцент на плату, а не на детали, по поводу поплывут, это человек далекий от радиодела может так сказать и это простительно и по поводу не герметичных компонентов, таких в радиоэлектронике нет, все радиодетали герметичны, кроме движущихся частей переменных резисторов и переключателей, но они не на плате, а вынесены не панель управления.

Сообщение отредактировано kava61: Nov 13 2011, 18:54

[Konina]

Можно подвести как бы " промежуточный итог выше сказанного "?
Очевидно , что покрывать лаком плату МД должен ТОЛЬКО специалист !,
а не каждый желающий .

[fazer]

У нас на заводе в лакировочном цехе делали так:
Женщина в перчатках сначала закрывает специальным герметиком( светло - зеленым) места: где разъемы, контрольные точки , С.П. и т.д
Потом плата опускалась в лак, вынималась и вешалась чтобы лак стек. Потом просматривалась , где то кисточкой убирала лишнее или ещё раз покрывала. Потом в сушильный шкаф + 60 - 80*С . После высыхания лака герметик убирали. Процедура вредная и хлопотная.
Все работы проводились с заземляющим браслетом.
Изделие при термоциклировании ( 2часа + 70*С потом 2 часа - 50*С) и так несколько раз. На платах Роса и всё работает.
Давно это было, может что и забыл

[GSL]

арсенидгаллиевые с изолир. затвором паять.
вот самый простенький паяльник. может кто пользовался такими?

Самый дешевый, тот что на картинке лучше не брать - деньги на ветер. Через месяц сломается.
Газовым паяльником паял не раз. Очень удобно особенно на улице. Газовым паяльником удобно работать где нет электричества. Нагревается очень быстро, температура регулируется подачей газа.
А от статики газовый паяльник не спасет.
Чтобы не спалить статикой транзисторы или микросхемы есть несколько проверенных временем способов. Антистатический браслет, шарик из фольги (или тонкий луженый провод ) между ножек транзистора и т.п.
Чтобы не спалить микросхему я обычно делаю одинаковые потенциалы микросхемы, руки и паяльника. Для этого на металлическую пластину достаточно положить микросхему ножнами вниз - потенциалы сравняются. Затем касаюсь пластины пинцетом и паяльником. После этого микросхему можно смело паять.

[Первомай]

Когда детали впаяны в плату им статика не страшна, да и что шерсть с эбонитовой палочкой тереть будете прежде чем окунать в лак, (если следовать вашей логике то приборы у нас давно должны статикой убить, сколько электролизуешь махая катушкой над землей и по траве)   , лак безвреден к радиоэлементам, так как они на заводе уже им покрыты, а если будет толще слой от этого ничего не изменится, поэтому главный акцент на плату, а не на детали, по поводу поплывут, это человек далекий от радиодела может так сказать и это простительно и по поводу не герметичных компонентов, таких в радиоэлектронике нет, все радиодетали герметичны, кроме движущихся частей переменных резисторов и переключателей, но они не на плате, а вынесены не панель управления.

Впаянным радиоэлементам статика страшна,ещё,как страшна.В нашем синтетическом мире статики хватает на каждом,особенно в сухом воздухе зимних квартир.Производители предусматривают защиту от статики на закрытый корпус прибора-это штатная ситуация,а вскрытие-это уже "Операция на мозге" и сантехник на коленке её не проделает.Махая катушкой над землёй статики не нахватаещь всё уже заземлено,заземление и произошло от слова земля.
По поводу безвредности лака я об этом вообще не говорил,речь шла о некоторых агрессивных растворителях,читайте внимательно.
Корпуса радиоэлементов сейчас одна сплошная пластмасса,никто ни каким лаком радиоэлементы на заводах не покрывает.Лака в Китае не хватит.
В некоторых конструкциях детекторов подстроечных (негерметичных) элементов хватает,здесь обсуждается не конкретный прибор,а детекторы вообще.

[GSL]

Впаянным радиоэлементам статика страшна,ещё,как страшна.В нашем синтетическом мире статики хватает на каждом,особенно в сухом воздухе зимних квартир.

А вот здесь вы ошибаетесь! Если радиоэлемент впаян в плату, то его контакты имеют один и тот же потенциал через например резисторы и другие элементы, поэтому относительно платы статическое напряжение равно нулю. Радиоэлементы разрушает не просто статическое электричество , а РАЗНОСТЬ потенциалов. P-N переход можно пробить статическим электричеством если взять например полевой тразистор за одну ножку, но если ножки замкнуты, то ничего страшного не произойдет .

Махая катушкой над землёй статики не нахватаещь всё уже заземлено,заземление и произошло от слова земля.

И здесь вы не совсем правы.
Если человек стоит на земле босиком и блок и штанга металлические, то в этом случае статика уходит на землю, а это бывает далеко не всегда
Если у человека ноги промокли и штанга мокрая, то статики тоже нет. Во всех остальных случаях статики выше крыши особенно в жаркий день.

Что же касается темы, то по моему применение такого спрея имеет смыл, но только на свой страх и риск. В случае чего ремонтировать плату будет сложно. На работе прибора конечно не отразится - не те частоты. Вот всякие Пинпоинты, платы фонариков думаю есть смысл заливать или таким спрэем или цапон-лаком.
