Minelab Equinox неисправности и ремонт

[Семён Грасу.]

Сергей Спасибо за информацию о проводе , Я снял данные с 6 дюймовой , RX в ней намотана 7 проводков диаметром 0,1*мм.(замерял микрометром ).

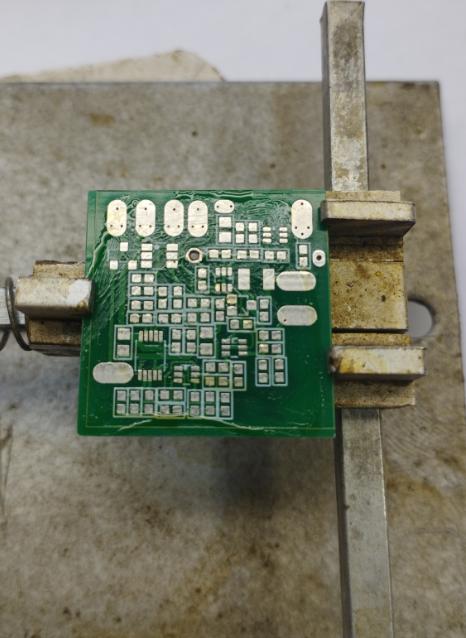

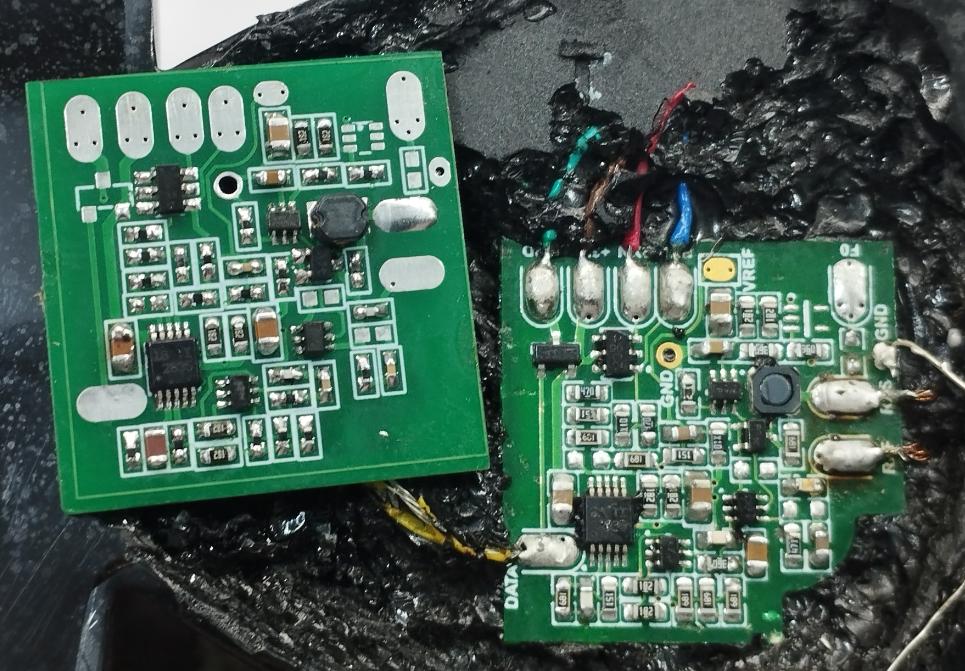

Нашёл немножко свободного времени набил платку.

Сообщение отредактировано Семён Грасу.: Jun 14 2025, 08:22

Вложенные эскизы изображений

[Валидатор]

Сергей Спасибо за информацию о проводе , Я снял данные с 6 дюймовой , RX в ней намотана 7 проводков диаметром 0,1*мм.(замерял микрометром ).
Нашёл немножко свободного времени набил платку.

Схема есть, взглянуть?

[Fuma]

Сергей Спасибо за информацию о проводе , Я снял данные с 6 дюймовой , RX в ней намотана 7 проводков диаметром 0,1*мм.(замерял микрометром ).
Нашёл немножко свободного времени набил платку.

По поводу литцендрата. Реально я не заметил разницы в работе катушек от Ваниша для Эквинокса и катушек самого Эквинокса. Тх для Эквинокса монопроводом я не делал, только крученым проводом. Времени для экспериментов никогда нет, потому следую заводскому оригиналу. По поводу самому делать плату это вообще хорошо, высший пилотаж. Но всегда проблема в самом контроллере. И такой вопрос где купить такую катушку индуктивности 33 мкГенри (если не ошибаюсь). Одну сломал насовсем.

Схему пытался рисовать, но давно по первому варианту.

Сообщение отредактировано Fuma: Jun 15 2025, 12:57

Вложенные эскизы изображений

[Семён Грасу.]

Сергей дросселя я брал на Али , только они в другом исполнении.

Вложенные эскизы изображений

[Yuran-vld]

Какой размер дросселя? У меня есть 6х6мм:
CDRH5D28NP-330NC

[WaS]

Какой размер дросселя? У меня есть 6х6мм:
CDRH5D28NP-330NC

Родной дроссель в размере 3х3мм.

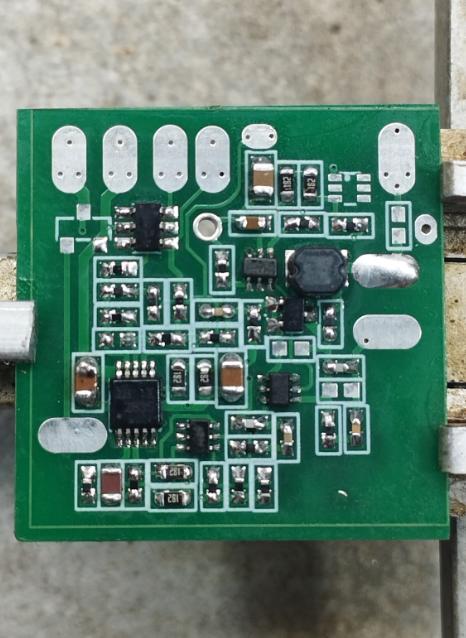

По месту встаёт чуть большего размера - на фото поставил дроссель 3.5х3.5мм

[Семён Грасу.]

Дросселя что я ставил ,диаметр 5мм

[kaanfe]

Доброго вечера всем спецам темы. Появилась проблема с 600м. Прибор 2019 года я второй хозяин с 2021 года. Проблема в чем, работает исправно пока полный заряд батарейки, чуть батарейка потеряла одно деление все, фонящее бормочущее недоразумение. При чем не стабильно, можно и пару дней ходить и все ок. А можно пару часов и все. В целом заряд держит пару ходовых дней полных смело. Может есть мысли какие по поводу.

[WaS]

Доброго вечера всем спецам темы. Появилась проблема с 600м...

Доброго времени.
Если катушку исключили и дело в блоке - вскрыть корпус, ревизия состояния платы, проверка потребления с катушкой и без.
Убрать разъёмное подключение к плате проводов акб и шлейфа от катушки - распаять напрямую.
Выглядит так..

[kanopus]

В целом заряд держит пару ходовых дней полных смело. Может есть мысли какие по поводу.

С другой катушкой проверьте.

[kaanfe]

А как катушка связана с зарядом аккумулятора? После подзарядки опять работает стабильно, какое то время. Как акум подсядет так все. Может там какой нибудь стабилизатор напряжения отвалился?

[Yuran-vld]

Родной дроссель в размере 3х3мм.

Спасибо.
Тогда в чип-дипе есть LQH32MN330K по 15 руб от 10шт

[Fuma]

А как катушка связана с зарядом аккумулятора? После подзарядки опять работает стабильно, какое то время. Как акум подсядет так все. Может там какой нибудь стабилизатор напряжения отвалился?

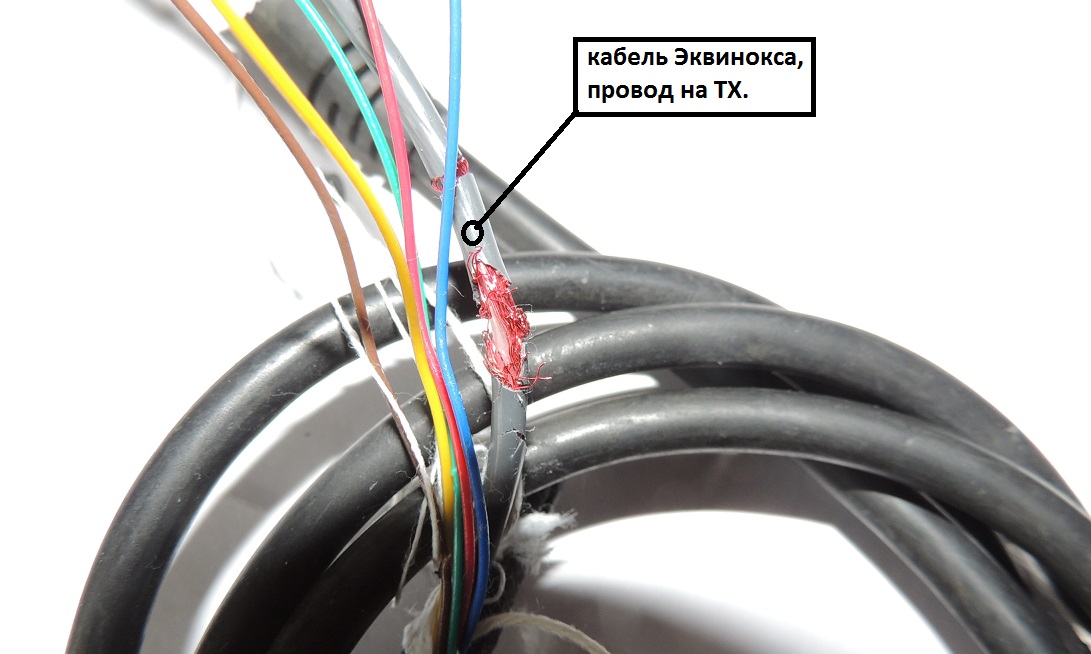

Присылали катушку, с рабочей платой, но которая высаживает питание за пару часов. Вот такая катушка. причина банальная полный обрыв экранной части жилы на ТХ. То есть эти жилки как то коммутировались, и выходило какое-то сопротивление в омах. И прибор как то работал. Когда отрезал провод, причина была только в этом. Такое свойство заводского кабеля. Если его активно сгибать и перегибать, то эта ситуация скоро наступит. По вашему прибору так и есть. Потому что в одном случае эти проводки как то слиплись лучше, в другом хуже, ну и так далее. Если катушке больше трех лет, то попробуйте с другой катушкой.
Кабели есть на ОЗОНЕ, но они ни чуть не лучше, и по исполнению даже дешевле заводских.
Дешевый серый пластик в оболочке, который трескается со временем и режет проводки, подобный эффект и на катушках ДЕТЕЧ.

Спасибо.
Тогда в чип-дипе есть LQH32MN330K по 15 руб от 10шт

Благодарю за четкую информацию. Купил 10 штук.

Сообщение отредактировано Fuma: Jun 17 2025, 18:44

Вложенные эскизы изображений

[Семён Грасу.]

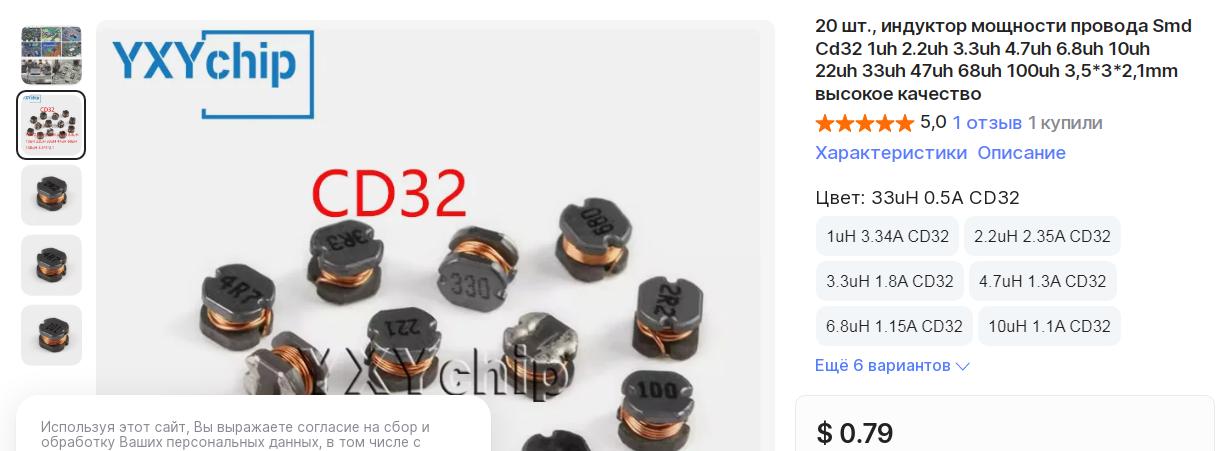

Сергей я писал что покупал на Али ,ссылку скидывать безполезно ,она не откроится .Выложу фото страницы.

Вложенные эскизы изображений

[Conor]

Здравстуйте! На minelab x-terra pro отломились 3 штырька разъема катушки на блоке. Можно ли заменить разъем и к кому обратиться за помощью?

Сообщение отредактировано Conor: Jun 28 2025, 21:40

[WaS]

Здравстуйте! На minelab x-terra pro отломились 3 штырька разъема катушки на блоке. Можно ли  заменить разъем  и к кому обратиться за помощью?

Заменить можно, но блок разбирать.
Пишите в личку, помогу с ремонтом или подскажу кто может сделать.

[Фёдор Сан]

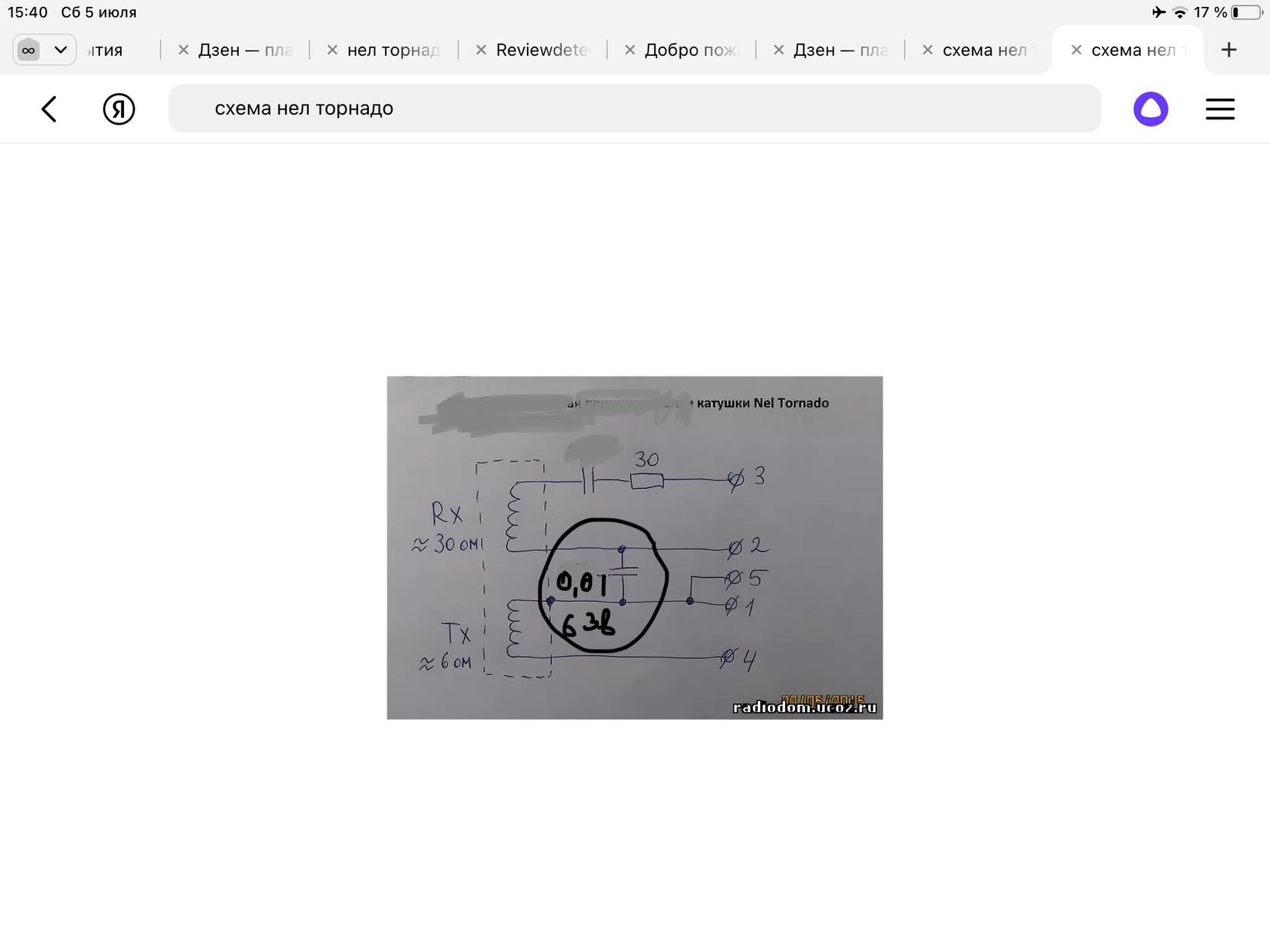

Здравствуйте конденасто на 100 nj 63 вольт между оплетками катушек подойдет ?Так понал , что он нужен от радиопомех ?Там ведь не бывает напряжение больше 60 вольт ?

Сообщение отредактировано Фёдор Сан: Jul 7 2025, 12:16

Вложенные эскизы изображений

[Семён Грасу.]

Fuma Сергей подскажите пожалуйста как организована экранировка в датчике Эквинокса .На фото сделанном ренген аппаратом видно что провод подходящий к катушки ТХ имеет свой отвод к экрану ,а у катушки RX от платы отходит свой оголённый провод к экрану . У катушек Экран общий , или как-то разделён?

[Yuran-vld]

Здравствуйте конденасто на 100 nj 63 вольт между оплетками катушек подойдет ?Так понал , что он нужен от радиопомех ?Там ведь не бывает напряжение  больше 60 вольт ?

на схеме вроде конденсатор на 10nF

[Fuma]

Экраны в Эквиноксе, и в Ванище (так далее и тому подобное) отдельные на каждую обмотку и между собой не соединяются. Тот экран который на RX есть общая земля. А экран который на ТХ соединен с одним концом обмотки и на 1 контакте разъема.
