Minelab Equinox неисправности и ремонт

[Камертон]

на одной похоже разъём паяли, он даже кривовато припаян, ноги немного не сходятся

Вроде нормальные, просто так искажает фотокамера, скорее всего. Но это покрытие реально спасло плату от протечки, потому что даже динамик уже начал цвести от сырости, но плата все равно вполне работоспособная.

Вложенные эскизы изображений

[Fil721]

Вроде нормальные, просто так искажает фотокамера, скорее всего. Но это покрытие реально спасло плату от протечки, потому что даже динамик уже начал цвести от сырости, но плата все равно вполне работоспособная.

это следы сырости на плате значить.

[Камертон]

это следы сырости на плате значить.

нет

[Камертон]

если бы такого дерьма от воды на плате накопилось, прибору бы давно хана настала. тут лак какой-то, шелушится и слоями отходит

[Fil721]

если бы такого дерьма от воды на плате  накопилось, прибору бы давно хана настала. тут лак какой-то, шелушится и слоями отходит

от воды то и отходит

[WaS]

Вроде нормальные, просто так искажает фотокамера, скорее всего. Но это покрытие реально спасло плату от протечки, потому что даже динамик уже начал цвести от сырости, но плата все равно вполне работоспособная.

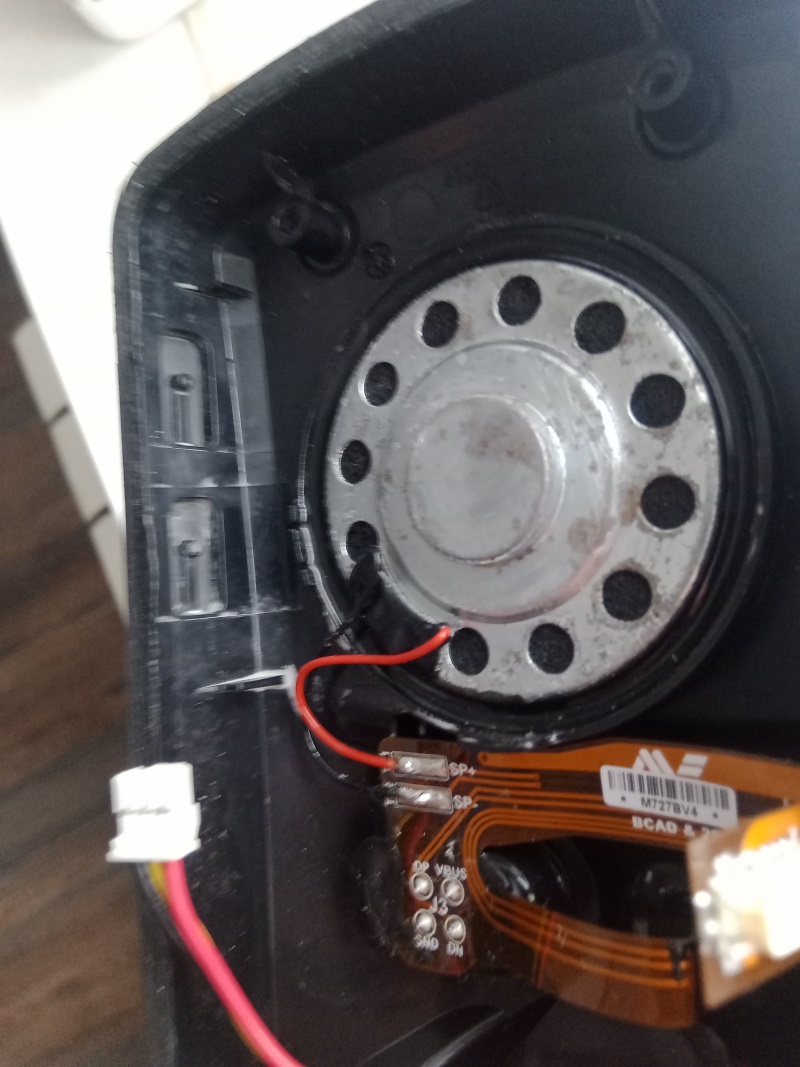

На фото днамик почищен - это такой и был при вскрытии корпуса?

[Камертон]

На фото днамик почищен - это такой и был при вскрытии корпуса?

Это я сам уже прочистил после вскрытия

[WaS]

Это я сам уже прочистил после вскрытия

А с чем блок пришёл в ремонт и что по итогу? - интереса для.. )
У меня сейчас интересный случай - пришёл 800, не включается, не залит.
На включение есть реакция в виде потребления около 60mA. Обычно это труп, но попробовал прошить - получилось, но при включении ошибка Er50.
Отреболлил проц, включился нормально.

[Камертон]

А с чем блок пришёл в ремонт и что по итогу? - интереса для.. )
У меня сейчас интересный случай - пришёл 800, не включается, не залит.
На включение есть реакция в виде потребления около 60mA. Обычно это труп, но попробовал прошить - получилось, но при включении ошибка Er50.
Отреболлил проц, включился нормально.

Василий, блок пришел с неисправным дисплеем, трещина в стекле на дорожках, как оказалось.

Сообщение отредактировано Камертон: Dec 12 2023, 10:09

[Камертон]

А с чем блок пришёл в ремонт и что по итогу? - интереса для.. )
У меня сейчас интересный случай - пришёл 800, не включается, не залит.
На включение есть реакция в виде потребления около 60mA. Обычно это труп, но попробовал прошить - получилось, но при включении ошибка Er50.
Отреболлил проц, включился нормально.

Некачественная пайка чипа. Возможно, что пайка корпуса ультразвуком еще добавляет: микропайка разрушается быстрее

[Лютик]

Доброго,такая же проблема с кнопкой вкл.выкл.Эквинох 600.Включается с задержкой сек 10-15 походу вдавлена.WaS хотел вам отправить смс почему то не отправляется,пишет сбой.С ув.

[kanopus]

WaS хотел вам отправить смс почему то не отправляется,пишет сбой.С ув.

У Василия группа в ВК есть, можно там написать

[Лютик]

Если не сложно подскажите пож.С ув.

[WaS]

Тут на форуме сегодня не работает личка, пишите в почту nsx777@yandex.ru

[kanopus]

Тут на форуме сегодня не работает личка, пишите в почту nsx777@yandex.ru

Это факт. Тоже заметил.

[polykrovka]

на 600том венике трабл с процессором зарядки,не постоянный..на поле ушло одно деление за часа 4,переехал на другое место,включил..и через полчаса обратил внимание,что индикатор заряда аккума мигает..подключил пауэрбанк и добегал день..дома прибор зарядился нормально,через несколько дней вышел побегать на пару часов ..индикатор заряда был полным и потом поставил дозаряжаться прибор,рядом стоял на зарядке другой веник,разряженный в ноль..с утра мой продолжал мигать,а второй зарядился и индикатор горел..на выезде пробегали с приборами наверно суммарно часов 15 за полтора дня..ушло одно деление
..в чем мог быть трабл?..в некорректно подсоединенном разьеме зарядки?
голова менялась по гарантии дилером на новую три года назад
сегодня поставил на зарядку..через 4 часа зарядился и не мигает

[WaS]

на 600том венике трабл с процессором зарядки,не постоянный..на поле ушло одно деление за часа 4,переехал на другое место,включил..и через полчаса обратил внимание,что индикатор заряда аккума мигает..подключил пауэрбанк и добегал день..дома прибор зарядился нормально,через несколько дней вышел побегать на пару часов ..индикатор заряда был полным и потом поставил дозаряжаться прибор,рядом стоял на зарядке другой веник,разряженный в ноль..с утра мой продолжал мигать,а второй зарядился и индикатор горел..на выезде пробегали с приборами наверно суммарно часов 15 за полтора дня..ушло одно деление
..в чем мог быть трабл?..в некорректно подсоединенном разьеме зарядки?
голова менялась по гарантии дилером на новую три года назад
сегодня поставил на зарядку..через 4 часа зарядился и не мигает

Другой акб ставили? - если да и ситуация не меняется, тогда остается..
- неконтакт в разъёме акб в рукояти или внутри блока(на плате распаян)
- плохая пайка по цепи от разъёма до чипа зарядки
- неисправный чип зарядки


Сообщение отредактировано WaS: May 2 2024, 15:42

[polykrovka]

Другой акб ставили? - если да и ситуация не меняется, тогда остается..
- неконтакт в разъёме акб в рукояти или внутри блока(на плате распаян)
- плохая пайка по цепи от разъёма до чипа зарядки
- неисправный чип зарядки

не ставил..сейчас прибор не глючит,и наоборот стал дольше держать заряд.. 2 ходовых дня для 3х летнего аккума это из области чудес было..аккум стоит тот,же что пришел с новой головой по гарантии
обычно двух делений хватало на часов 8-10..счас одно ушло за 15часов..за 2 дня

Сообщение отредактировано polykrovka: May 2 2024, 15:51

[polykrovka]

я просто сижу мальца на измене,что чип зарядки может как нибудь не отработать и не остановит заряд...акум рванет,или плату поплавит

[WaS]

не ставил..сейчас прибор не глючит,и наоборот стал дольше держать заряд.. 2 ходовых дня для 3х летнего аккума это из области чудес было..аккум стоит тот,же что пришел с новой головой по гарантии
обычно двух делений хватало на часов 8-10..счас одно ушло за 15часов..за 2 дня

Это подтверждает подозрение на неконтакт.
При ремонте обычно убираю разьем на плате, провода из рукояти распаиваю сразу на плату.
Попадались блоки с неисправным дросселем на плате, после разъёма акб.
И ещё есть интересный момент - если в кабеле катушки есть надломы жил в проводе на Тх-обмотку, т.е. сечение кабеля может хаотично меняться, потребление блока скачками возрастает в 1,5-2 раза. В этом случае будет резкая просадка заряда акб.
Если снова будет быстрый разряд акб, попробуйте с другой катушкой.

Сообщение отредактировано WaS: May 2 2024, 16:03
