Minelab Equinox неисправности и ремонт

[Fil721]

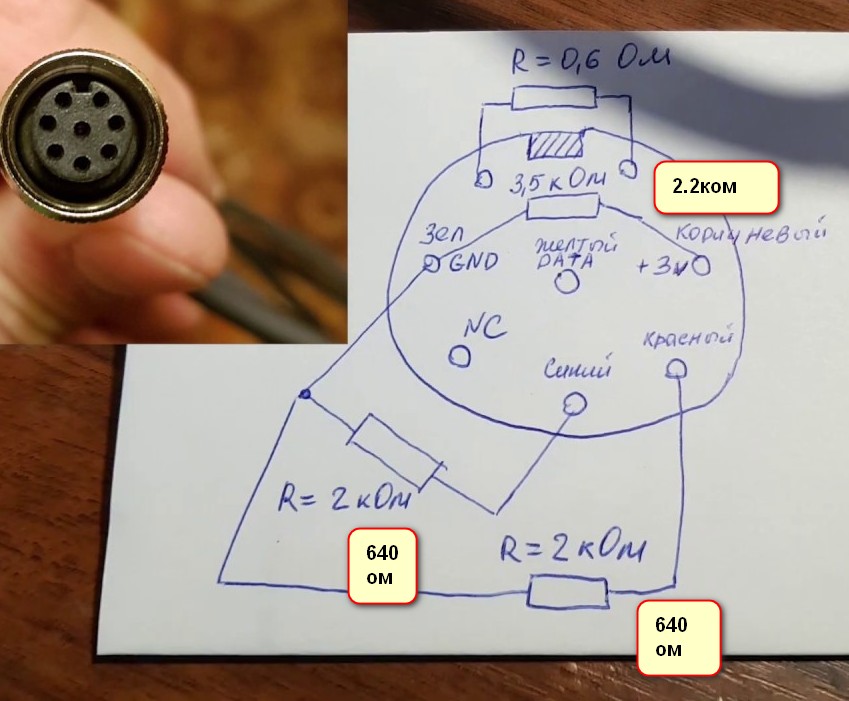

Принесли в ремонт катушку 11 . Прозвонка дала такие цыфры. На фото написал. Что может быть . Прибор катушку видить но не работает.

[WaS]

Принесли в ремонт катушку 11 . Прозвонка дала такие цыфры. На фото написал. Что может быть . Прибор катушку видить но не работает.
...

Странные сопротивления..
А разъём родной или менялся? - может при замене была перепутка распайки.

[Fil721]

Разьем родной.

[Fuma]

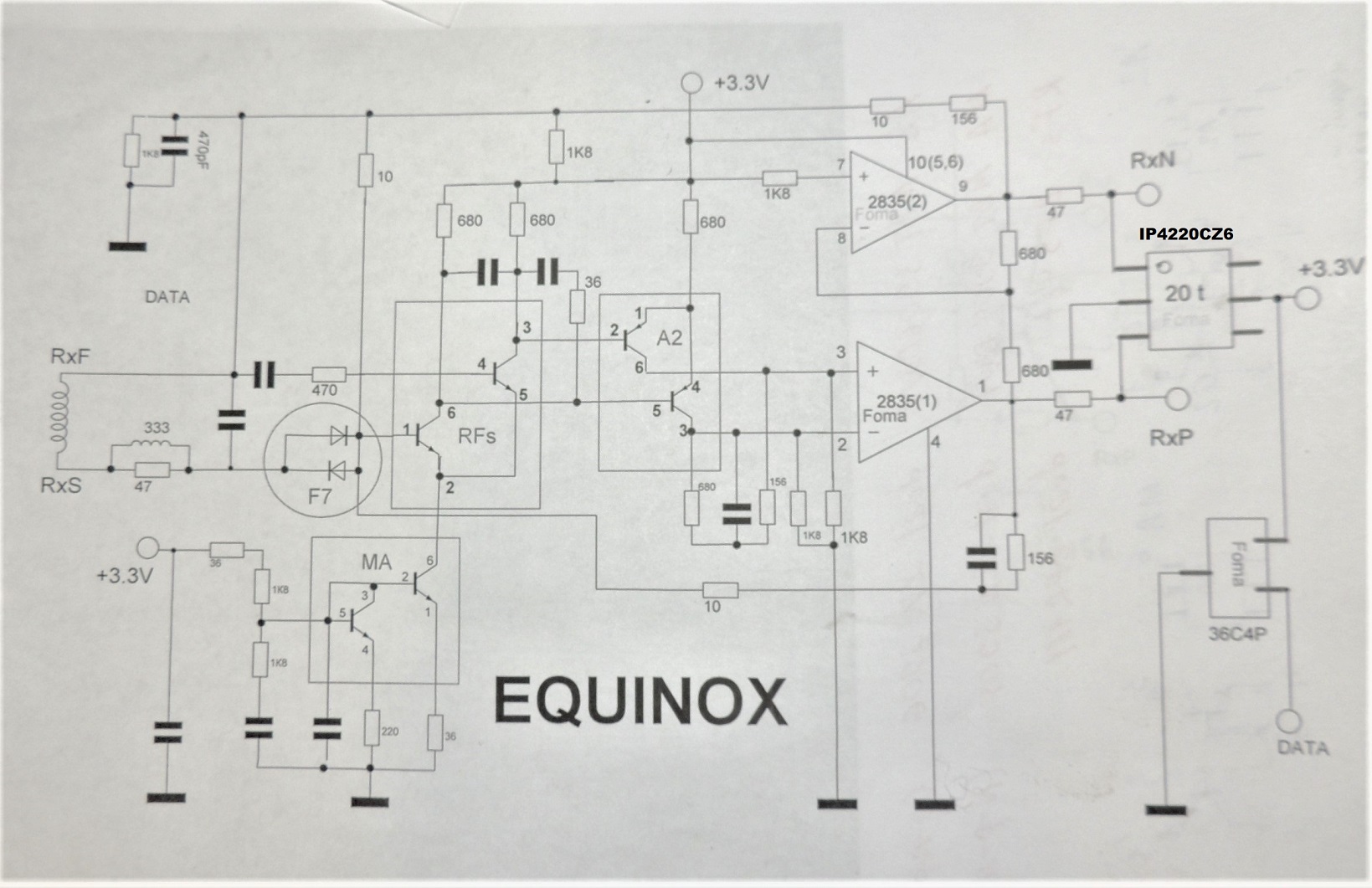

Если прибор видит катушку, но не работает. В 90 процентах случаях в катушке трещина снизу. Обрыв приемной обмотки. И вот вчера попалась неисправность вышла из строя микросхема которая стоит на выходе сигналов. Вот как раз сопротивление было 2 ком, между землей и питанием. Схему добавлю. На схеме деталь с 6 ножками, в желтом квадрате на него стрелка. неисправная деталь давал сопротивление 2 кОм, вместо 3.6 кОм.

Сообщение отредактировано Fuma: May 25 2023, 19:15

Вложенные эскизы изображений

[Fil721]

Если прибор видит катушку, но не работает. В 90 процентах случаях в катушке трещина снизу. Обрыв приемной обмотки. И вот вчера попалась неисправность вышла из строя микросхема которая стоит на выходе сигналов. Вот как раз сопротивление было 2 ком, между землей и питанием. Схему добавлю.

Катушка свежая ..бывали намного ушатаные. Возможно приемная микруха ?

[Fuma]

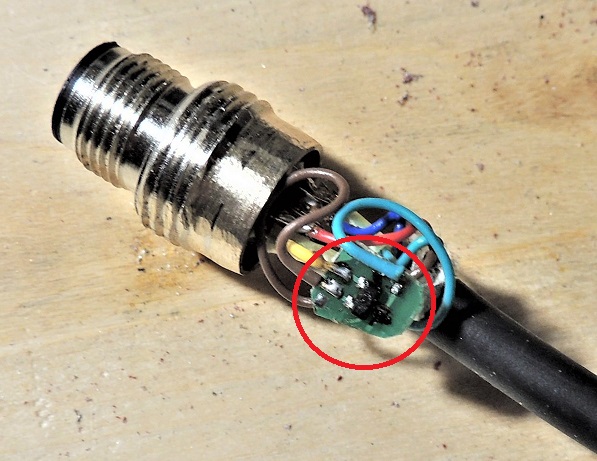

Вчера такую неисправность починил. Перепаял эту микросхему и сопротивление стало 3.6кОм и катушка заработала. А катушка была почти новая. А может вообще новая. Все сопротивления указывают на эту неисправность.

Сообщение отредактировано Fuma: May 25 2023, 19:20

Вложенные эскизы изображений

[Fil721]

Сборка защиты по выходам . там и деталей .. стабилитрон и 8 диодов

[WaS]

Вчера такую неисправность починил. Перепаял эту микросхему и сопротивление стало 3.6кОм  и катушка заработала. А катушка была почти новая. А может вообще новая. Все сопротивления указывают на эту неисправность.

Точно.. - тоже было такое
Помогла замена этой сборки

[Fil721]

Интересна причина вылета сборки? питание ее 5.5 вольт .а по диодам прибор в пепел превратится.. Видимо брак.
Потребление платы примерно 8ма при 3.2 вольт

Сообщение отредактировано Fil721: May 25 2023, 20:03

[Орджи]

Может кто сталкивался с такой проблемой - купил месяц назад аппарат - не подключаются наушники через блютуз к блоку , приходиться ходить с этой дополнительной коробочкой.

Сообщение отредактировано Орджи: May 27 2023, 08:27

[Novopolock]

Может кто сталкивался с такой проблемой - купил месяц назад аппарат - не подключаются наушники через блютуз к блоку , приходиться ходить с этой дополнительной коробочкой.

Глупый может вопрос, а вообще пробовали привязывать к блоку уши?

Сообщение отредактировано Novopolock: May 27 2023, 09:20

[Валидатор]

Всем привет!
У товарища, на 800 , выявился БАГ :
-Включаем полную яркость подсветки
-наушники через блок
-Поле1

При проводке над 5 коп Елизаветы , звук сперва появляется в наушниках , затем слышен
щелчок и звук пропадает полностью на пару секунд!
При выключенной подсветке, все работает штатно!
АКБ хороший

[Fuma]

Тема с переходником интересна. Делал я давно с Эквиноксом, выносил плату. И поначалу пользовался, и не обращал внимания особо, пока не полез в воду. Глюки есть. Глюки тем больше, чем больше помех в окружающем пространстве. Если уехать в тьму таракань, возможно и будет комфортный поиск. А в воде как только уровень доходит до коробочки с платой идет четкий глюк. Недавно снова попробовал взяться за старое. С разными кабелями. Но как только трогаешь вход кабеля в коробочку рукой, идут трели. В итоге много катушек с одной коробочкой с платой, это минус 2...4 деления, убирать чувствительность. А в воде вообще не вариант. Надо это кому, не надо.
Катушек на Эквинокс становится больше, и соответсвенно неисправных тоже становится больше.

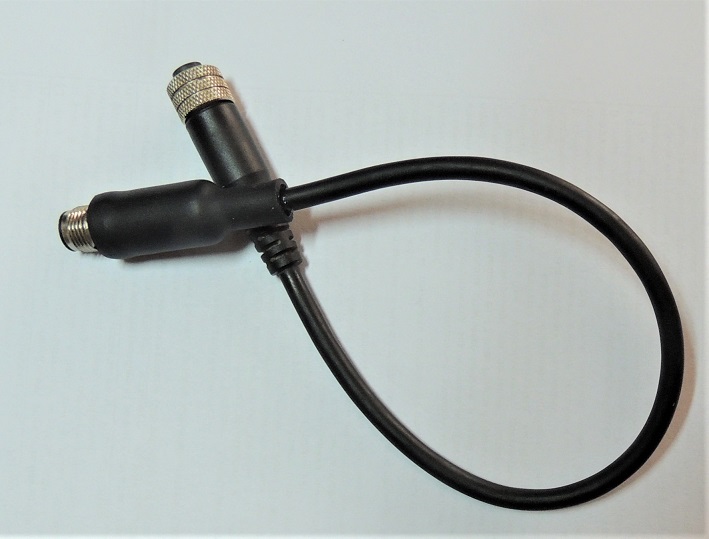

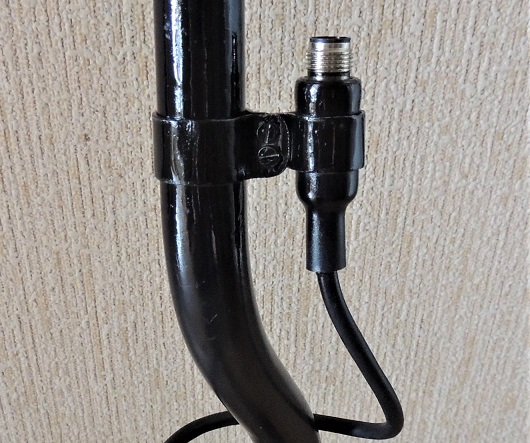

Есть катушки с конкретно неработающим контроллером. Даже есть такие, где контроллер якобы исправный, а катушку не включает. Вынести контроллер это вариант. Вся электроника остается на месте, в катушке. Включатель (контроллер) отдельно. И так можно из одной неисправной и одной исправной катушки сделать две исправные. В дальнейшем собрать каких угодно катушек, к совему Эквиноксу. Чем я и занялся. Совершенно никакой разницы в работе катушек нет. А катушки на эквинокс сломанные покупаю.

Вложенные эскизы изображений

[Fuma]

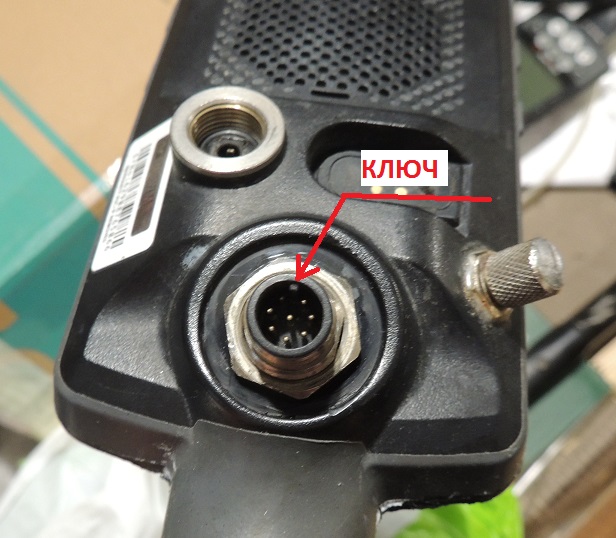

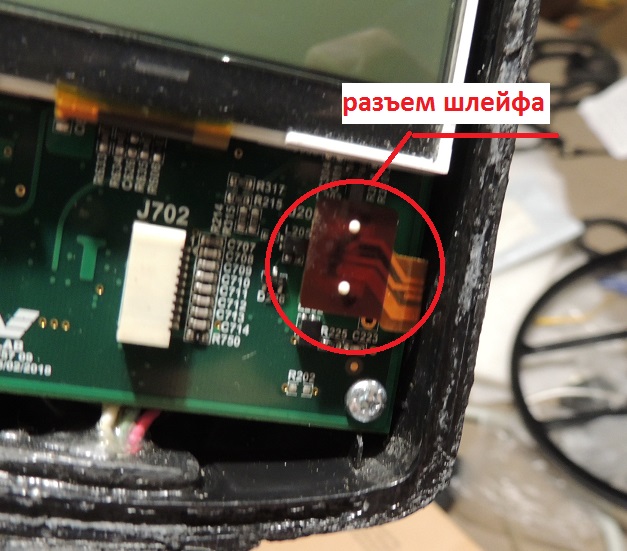

Быстро сварганил к приставке 3 катушки. Жду еще плату с дохлым контроллером. Один раз попробовал, все работает идеально. На второй раз вышла бяка. Приехал покопаться, на экране CD. Конечно сразу думаю приставка моя накрылась. Приехал домой, подключил нормальную катушку, опять CD. Теперь мысли еще более пасмурные. Из-за моей приставки сгорел блок. Но оказалось что приставка не виновата. И работает как надо, проверил на другом приборе. Прибор все время в автомобиле трясется. И гайка на разъеме блока ослабла. Получается, что при завинчивании разъема кабеля, разъем блока тоже крутится. Шлейф тянется и тянет свой разъем, который стремится вылезти из своего гнезда. Потому проверьте разъемы на блоке, чтобы замок разъема был точно вверх на ноль градусов. И советую гайку подтянуть на всякий случай. Свою на клей посадил. Гайку подтягивать надо со вставленным разъемом кабеля, чтобы разъем блока не проворачивался.

Сообщение отредактировано Fuma: Jul 3 2023, 23:22

Вложенные эскизы изображений

[WaS]

...Прибор все время в автомобиле трясется. И гайка на разъеме блока ослабла. Получается, что при завинчивании разъема кабеля, разъем блока тоже крутится. Шлейф тянется и тянет свой разъем, который стремится вылезти из своего гнезда. Потому проверьте разъемы на блоке, чтобы замок разъема был точно вверх на ноль градусов. И советую гайку подтянуть на всякий случай. Свою на клей посадил. Гайку подтягивать надо со вставленным разъемом кабеля, чтобы разъем блока не проворачивался.

Были такие блоки в ремонте, но за всё время пару раз.
Чаще встречаются с проблемой прокручивания пластиковой части с контактами внутри металлического корпуса разъёма - из-за этого рвётся шлейф..
И да, в обоих случаях надо смотреть на положение ключа, если сместился от верхней точки, нужна профилактика или ремонт.

[Fuma]

Хорошее сообщение. Спасибо WAS. Сейчас попробовал и оказалось, что у меня тоже провернулась пластиковая часть разъема. Хорошо что еще не склеил.

[EX-s]

Там изнутри корпуса пластиковые упоры для фасок металл части разъема, в них упирать если(но лучше всего затянуть двумя ключами с разбором прибора), разъем угла дать может градусов 10, если уже больше - это точно пластиковое нутро провернулось и со шлейфом беда.
Держать ровно подстыкованным разъемом - спровоцировать проворот внутреннего пластика разъема.

[WaS]

Там изнутри корпуса пластиковые упоры для фасок металл части разъема, в них упирать если(но лучше всего затянуть двумя ключами с разбором прибора), разъем угла дать может градусов 10, если уже больше - это точно пластиковое нутро провернулось и со шлейфом беда.
Держать ровно подстыкованным разъемом - спровоцировать проворот внутреннего пластика разъема.

Разбирать не обязательно.
Разъём можно придерживать за шлицы, где гайка накручивается

[EX-s]

может пострадать эстетика, палево короче)) зацеп так себе, особенно для дрожащих рук))
ну и ключики велосипедные нужны, тонкие

Сообщение отредактировано EX-s: Jul 4 2023, 11:26

[WaS]

может пострадать эстетика, палево короче)) зацеп так себе, особенно для дрожащих рук))
ну и ключики велосипедные нужны, тонкие

Ну конечно "проще" корпус вскрыть, чем ключи подобрать
