Minelab Equinox неисправности и ремонт

[WaS]

...
Дружище, не кажется что самомнение через чур не у меня, и бомбит  тоже не у меня?
Вы сравнивание bms и предохранитель, когда вам приводишь пример обратного - умничаете про аликспресс, говорите что алгоритмы одинаковы, потом говорите что плюс минус одинаковые - значит отличия есть, может сами в Гугл сходите?)
Без бмс работать будет но банку легко ушатать глубоким разрядом проблем не составит. С такой логикой можно половину прибора выкинуть и работать будет.
Но, раз уж я столь раздут самомнением, то впредь тешить ваше самолюбие ответами вам не буду. Всего хорошего.

Да не стоит так пыжиться. Ну бывает, не получается осмыслить текст, выдёргиваете то что знакомо, но и тут плаваете..
Чуть помогу
Алгоритм зарядки для лития в целом одинаков, в деталях плюс-минус есть разница, хотя бы из-за разницы в ёмкости - это ж очевидно.
Моё сравнение bms c предохранителем специально утрировано - основная функция, как выше сказал Radiomans, аварийная защита/отключение, это и имелось ввиду. Ваше осознание принципа работы предохранителя я оценил - сразу не понял к чему были те рассуждения, бывает..
Без bms блок будет работать и акб не убъёт, при низком заряде просто отключится. Вот если подключать к "банке" лампочку без bms, тут да, ушатать легко. Но тут вы в теме..
Самолюбие не против ), но и без диалога не расстроюсь.

[Камертон]

На исправном оригинальном акуме при температуре в помещении +23 у меня показало между черным и жёлтым проводом 10,6 кОм, к сожалению добраться до платы мне не разрешили, пришлось довольствоваться малым.

Так вы все-таки меряли сопротивление термистора на платке защиты или нет? Вроде ранее писали, что там слишком низкое сопротивление. А между желтым и черным вроде стоит выносной термистор. Кстати, кто подскажет, где он в там блоке размещен и что защищает? Или он наоборот, на плате защиты только мониторит температуру аккумулятора, а зарядку прерывает контроллер заряда в блоке?

Сообщение отредактировано Камертон: Dec 25 2021, 09:56

[WaS]

Так вы все-таки меряли сопротивление термистора на платке защиты или нет? Вроде ранее писали, что там слишком низкое сопротивление. А между желтым и черным вроде стоит выносной термистор. Кстати, кто подскажет, где он в там блоке размещен и что защищает? Или он наоборот, на плате защиты только мониторит температуру аккумулятора, а зарядку прерывает контроллер заряда в блоке?

Именно так, термистор на bms-платке, это выносной датчик для контроллера зарядки. С bms-платкой он связан только общим проводом и тем, что распаян на ней.
Сама платка никак не влияет на процесс заряда. Только в крайних случаях отключает акб от цепи.
Для акб на плате блока нет дублирующего термистора(в этом нет смысла), возможно в самом чипе контроллере зарядки есть защита от перегрева, в современных чипах это норма.

[Камертон]

Именно так, термистор на  bms-платке, это выносной датчик для контроллера зарядки. С bms-платкой он связан только общим проводом и тем, что распаян на ней.
Сама платка никак не влияет на процесс заряда. Только в крайних случаях отключает акб от цепи.
Для акб на плате блока нет дублирующего термистора(в этом нет смысла), возможно в самом чипе контроллере зарядки есть защита от перегрева, в современных чипах это норма.

Благодарю за разъяснения! Ну тогда просто промерять этот термистор, либо сразу ставить обманку простым резистором, как вы говорили, и будет счастье. Если, конечно, сама банка не померла.

[NewUserST]

Так вы все-таки меряли сопротивление термистора на платке защиты или нет? Вроде ранее писали, что там слишком низкое сопротивление. А между желтым и черным вроде стоит выносной термистор. Кстати, кто подскажет, где он в там блоке размещен и что защищает? Или он наоборот, на плате защиты только мониторит температуру аккумулятора, а зарядку прерывает контроллер заряда в блоке?

Первая плата была от разобранного аккумулятора, мерялся непосредственно термик.
Второй замер - был целый исправный аккумулятор, оригинальный, и никто мне его ковырять естественно не разрешил. По этому измерялось со стороны разъема.

[Валидатор]

Благодарю за разъяснения! Ну тогда просто промерять этот термистор, либо сразу ставить обманку простым резистором, как вы говорили, и будет счастье.  Если, конечно, сама банка не померла.

И все! Год работает.

[Камертон]

Забрал у друзей неисправный аккумулятор на проверку. Банка исправна, принимает 4750 мАч. Термистор тоже исправен, сопротивление 10,6 кОм. Но аккумулятор не заряжает. Остается одно - микросхемы на платке защиты. Попробую пустить зарядку с зарядной станции через платку, посмотрим сколько вольт выдаст на заряд

[WaS]

Забрал у друзей неисправный аккумулятор на проверку. Банка исправна, принимает 4750 мАч. Термистор тоже исправен, сопротивление 10,6 кОм. Но аккумулятор не заряжает. Остается одно - микросхемы на платке защиты. Попробую пустить зарядку  с зарядной станции через платку, посмотрим сколько вольт выдаст на заряд

Если при подключении зарядки у блока не светится индикатор зарядки - возможно прогорел переход в шлейфе ..встречается такой косяк.
А может прогорел, но не до конца и не хватает тока для зарядки.

[Камертон]

Подключил аккумулятор через платку к Liitokala и запустил Normal test. Посмотрим, что покажет. Пока идет дозарядка, показывает 4,2 вольта. Скоро начнет разряжать, там будет самое интересное

[Камертон]

Если при подключении зарядки у блока не светится индикатор зарядки - возможно прогорел переход в шлейфе  ..встречается такой косяк.
А может прогорел, но не до конца и не хватает тока для зарядки.

Да, я читал про шлейфик, спасибо. Но у нас в данном случае после замены аккумулятора все заработало нормально. Значит дело было в том аккумуляторе

[Камертон]

Ничего не пойму, тест через платку защиты прошел нормально, емкость даже немного увеличилась, на 100 мАч. Значит дело в литии. Возможно при долгом хранении без подзарядки что-то в банке переклинило, а потом опять восстановилось.

[Оланд]

Если при полной зарядке акб, блок включается и работает нормально - да, акб менять

Василий! А, можно как то с вами связаться, по аналогичной проблеме?
Почта ваша не доступна тут. И номер телефона ваш, куда то делся....

[WaS]

Василий! А, можно как то с вами связаться, по аналогичной проблеме?
Почта ваша не доступна тут. И номер телефона ваш, куда то делся....

..личку почистил

[Древогрыз]

Всем привет! Подскажите, пожалуйста, где можно купить кабель на катушку эквинокс

[Fuma]

Катушки на Эквинокс можно купить в магазине. Я тоже продаю БУ по 20000 рублей.
https://www.reviewdetector.ru/index.php?sho...c=2419061&st=40
И покупаю неисправные:
https://www.reviewdetector.ru/index.php?sho...c=2562287&st=20

Сообщение отредактировано Fuma: May 22 2022, 11:33

[Древогрыз]

Катушки на Эквинокс можно купить в магазине. Я тоже продаю БУ по 20000 рублей.
https://www.reviewdetector.ru/index.php?sho...c=2419061&st=40
И покупаю неисправные:
https://www.reviewdetector.ru/index.php?sho...c=2562287&st=20

Катушка у меня исправна. требуется замена кабеля на более прочный.

[Fuma]

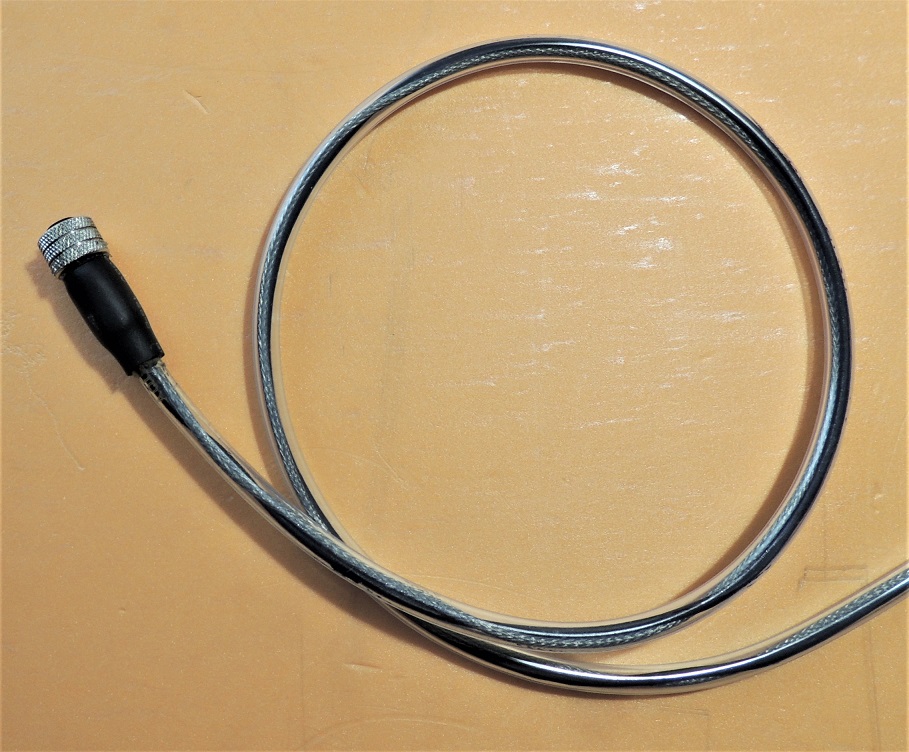

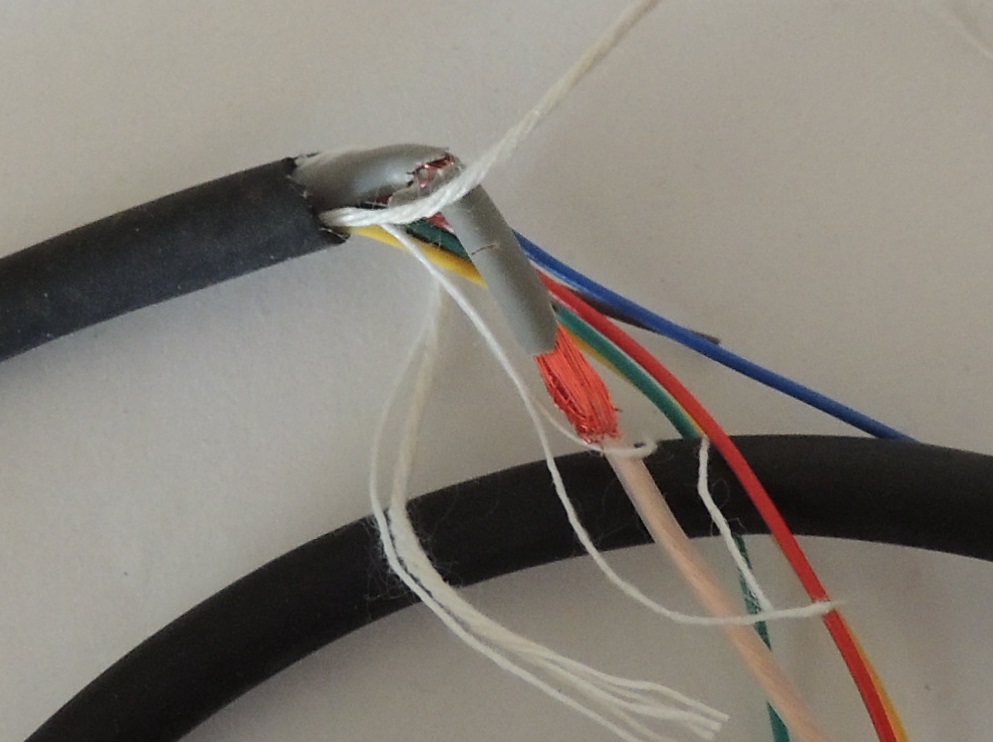

Катушка и кабель это одно целое. Если кабель неисправен, внутри рвуться проводки, оболочка с главного провода трескается и способствует обрыву. С таким кабелем и катушка неисправна. Я меняю кабели ставлю такой, как на фото. На сгибание и разгибание он гораздо надежнее. Если смотреть на фото родного кабеля, то можно сделать вывод, что сгибать заводской кабель под угол меньше 90 градусов вообще нельзя. И это правило надо соблюдать, чтобы заводской кабель служил долго. А раз такая беда случилась надо менять кабель, и уже точно менять не на такой же, какой был с завода.

Сообщение отредактировано Fuma: May 22 2022, 15:50

Вложенные эскизы изображений

[Древогрыз]

Катушка и кабель это одно целое. Если кабель неисправен, внутри рвуться проводки,  оболочка с главного провода трескается и способствует обрыву. С таким кабелем и катушка неисправна. Я меняю кабели ставлю такой, как на фото. На сгибание и разгибание он гораздо надежнее. Если смотреть на фото родного кабеля, то можно сделать вывод, что сгибать заводской кабель под угол меньше 90 градусов вообще нельзя. И это правило надо соблюдать, чтобы заводской кабель служил долго. А раз такая беда случилась надо  менять кабель, и уже точно менять не на такой же, какой был с завода.

Можно ли у вас отдельно купить кабель без разъёма?

[Fuma]

Кабель купить можно. 2000 рублей с пересылкой.

Сообщение отредактировано Fuma: May 22 2022, 20:34

[Fuma]

Планы были большие. Но подверглись упрощению. Вместо аккумулятора в ручке, вынес аккумуляторы из ручки. Без плат защиты, заряжаться будут сторонней платой зарядки, через разъем, котрым и подключаются к прибору. Блок аккумуляторов снимается, так то каждый раз не надо прибор притаскивать домой. Получилась хорошая развесовка прибора. Блок герметичный(надеюсь), разъемы герметичные. 2 штуки 26650 параллельно.

Сообщение отредактировано Fuma: May 28 2022, 10:00

Вложенные эскизы изображений
