Minelab Equinox неисправности и ремонт

[Камертон]

А смысл рисковать блоком, выжимая максимум из дешёвого зарядника?
Для зарядки током от 1А, лучше купить нормальный модуль ЗУ.

А в чем там риск, Василий? В ручку Эквика он эту плату зарядки все равно не засунет, нет там места. Она по любому останется снаружи. Пусть хоть загорится - блоку от нее все равно ничего не станет. Штатная зарядка у Эквинокса идет вроде на 2 ампера, скорее всего для быстрой зарядки там около 2 ампер штатно и подается. Делал себе пару лет назад встроенный в ручку штанги Дэуса пауэрбанк на 7 Ач, платку вставил прямо в ручку. Эта ардуиновская платка долгую зарядку 1 ампером вполне себе выдерживает, даже не особо греется.

[WaS]

По схеме Сергея, предполагается зарядка акб без отключения от блока - если сгорит, можно подать 5В на контакты питания от акб, т.е. и на выход внутреннего ЗУ блока. И я не знаю какое напряжение безболезненно воспримет блок без повреждений, поэтому считаю лучше поставить нормальный модуль зарядки, тем-более он не намного дороже этой платки.
К примеру, у хороших производителей, те же БП, имеют полуторный запас по нагрузке.

[WaS]

..Эта ардуиновская платка долгую зарядку 1 ампером вполне себе выдерживает, даже не особо греется.

Я включал эту платку на зарядку 1А - не знаю что значит не особо греется, в моём случае разогрелась быстро, палец обжигала..
Нормально работает до 700, максимум 800 mA

[Бесеркерк]

Я включал эту платку на зарядку 1А - не знаю что значит не особо греется, в моём случае разогрелась быстро, палец обжигала..
Нормально работает до 700, максимум 800 mA

Обжигать начинает при где то 55 градусах.Для некоторых деталей это нормальная температура работы.Бывают и выше рабочие температуры.

[WaS]

Обжигать начинает при где то 55 градусах.Для некоторых деталей это нормальная температура работы.Бывают и выше рабочие температуры.

Да мне в общем без разницы.. - я лишь обозначил своё мнение. Кому хочется выжать максимум за уплаченные 50р(или сколько там) - пожалуйста, не имею ничего против
Как по мне - сомнительно доверять китайской копеечной зарядке работу в максимальной нагрузке, когда легко можно ограничить ток и снизить риски.
Если нужна быстрая зарядка, так же на али покупается другой модуль, рассчитанный на б0льший ток.
Да, бывает схемы работают со значительным тепловыделением, но в нормальных схемах нагруженные элементы имеют запас по мощности и легко переваривают высокую температуру.
А вот китайские бюджетные поделки, в таком режиме работы, быстро умирают.

Сообщение отредактировано WaS: Sep 28 2021, 16:12

[Камертон]

Да мне в общем без разницы.. - я лишь обозначил своё мнение. Кому хочется выжать максимум за уплаченные 50р(или сколько там) - пожалуйста,  не имею ничего против
Как по мне - сомнительно доверять китайской копеечной зарядке работу в максимальной нагрузке, когда легко можно ограничить ток и снизить риски.
Если нужна быстрая зарядка, так же на али покупается другой модуль, рассчитанный на б0льший ток.
Да, бывает схемы работают со значительным тепловыделением, но в нормальных схемах нагруженные элементы имеют запас по мощности и легко переваривают высокую температуру.
А вот китайские бюджетные поделки, в таком режиме работы, быстро умирают.

Согласен, может скачком напряжения повредить прибор. Тогда поставить после платы зарядки еще защитную плату, от мощного телефонного аккумулятора, например

[Fuma]

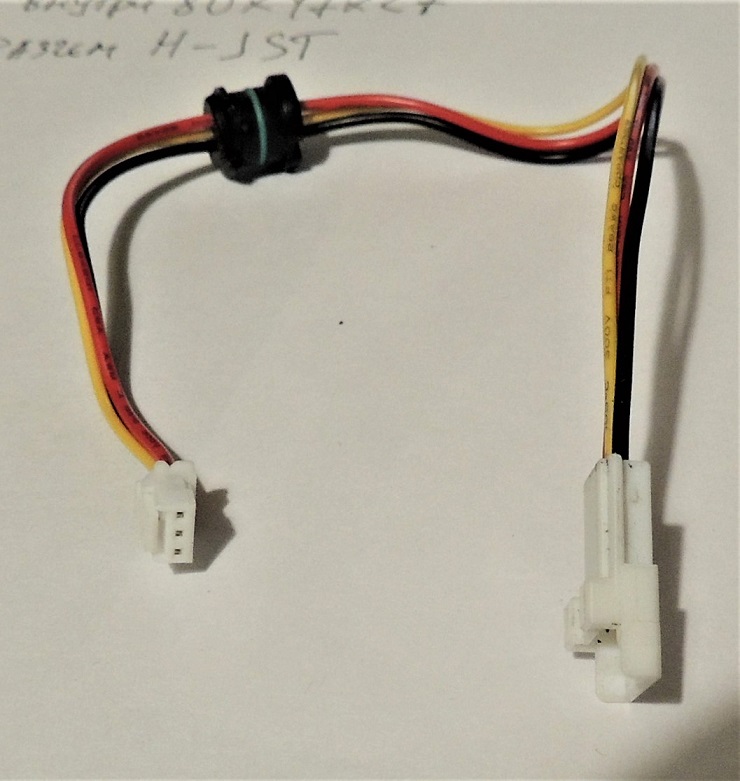

А такие разъемы где- нибудь купить можно? Где-нибудь можно. Только надо ссылку.

Сообщение отредактировано Fuma: Sep 28 2021, 20:43

Вложенные эскизы изображений

[overlive]

А такие разъемы где- нибудь купить можно? Где-нибудь можно. Только надо ссылку.

Берите таких разьемов больше! Сергей если у Вас получится такой апгрейт по птанию Эквиноса я стану в очередь.
Заменил в своем Экве аккумулятор на литокалу по характеристикам такю как родной аккумулятор Эква ,сначала думал что все хорошо .но к сожалению оказывается что не очень.Аккумулятор без защиты ,припаял родную эвову платку.Сделал все так как было изначально.Зарядка идет .диод моргает но заряжается быстро 1.5 часа. зарядкой 2А.Выяснилось что при поиске последняя риска на индикаторе зарядки пропадает после часа работы и потом в течении пары часов пропадают другие риски,потом прибор или уходит в перезагрузку и после перезагрузки опять две риски и работает пару часов до следующей перезагрузки а бывает что без перезагрузки доходит до последней риски и она начинает моргать но через некоторое время опять бац и снова две риски и опять работает так часа полтора.Подскажите где я мог накосячить? спаял точно так как было на Эке с родным акумулятором

[WaS]

...Подскажите где я мог накосячить? спаял точно так как было на Эке с родным акумулятором

Это не ваш косяк, похоже акб дохлый.
Я пересобираю акб для эквинокса, элементы заказываю через проверенного поставщика.
Платка может быть любой, лишь бы терморезистор был таким же и с отрицательным ТКС
Разъёмы для акб подобрал на али, шаг и размер пинов такие же, только защёлка уже -
ссылка

Сообщение отредактировано WaS: Sep 29 2021, 21:41

[overlive]

Это не ваш косяк, похоже акб дохлый.
Я пересобираю акб для эквинокса, элементы заказываю через проверенного поставщика.
Платка может быть любой, лишь бы терморезистор был таким же и с отрицательным ТКС
Разъёмы для акб подобрал на али, шаг и размер пинов такие же, только защёлка уже -
ссылка

Спасибо - понял

[Камертон]

Это не ваш косяк, похоже акб дохлый.
Я пересобираю акб для эквинокса, элементы заказываю через проверенного поставщика.
Платка может быть любой, лишь бы терморезистор был таким же и с отрицательным ТКС
Разъёмы для акб подобрал на али, шаг и размер пинов такие же, только защёлка уже -
ссылка

1,5 часа для 5000 мАч что-то очень маловато. Может плата защиты дурит? И недозаряжается из-за нее, например. Что-то слишком много случаев с похожими симптомами, причем такое же было недавно у товарища со штатным аккумулятором.

[WaS]

Спасибо - понял

Большинство акб в розничной продаже и со скидками, это пересборки из б/у,сильно лежалые или выбраковка.
Нормальные, свежие акб со скидкой не продают.

[WaS]

1,5 часа для 5000 мАч что-то очень маловато. Может плата защиты дурит? И недозаряжается из-за нее, например. Что-то слишком много  случаев с похожими симптомами, причем такое же было недавно у товарища со штатным аккумулятором.

Плата защиты не влияет на заряд - это ключ, который открыт в рабочем диапазоне акб и закрывается при уходе напряжения за заданные границы.
Проблемы с акб у эквиноксов есть - скорей всего, такое качество самих элементов (

[overlive]

Большинство акб в розничной продаже и со скидками, это пересборки из б/у,сильно лежалые или выбраковка.
Нормальные, свежие акб со скидкой не продают.

Не , я без скидки брал ,думал что новый.У меня зарядка тоже Liitokaia Engineer
LII-500 прогнал этот аккумулятор на тесте и тест показал что емкость соотвествует
заявленой я и успокоился.А ту вот оно как вышло Главное и родной аккумулятор был хороший,думаю может его обратно запихнуть а менять аккумулятор вздумал я из за того что глючила купленая мною новая катушка от коилтек 5/10 ,подозрение пало на аккумулятор я и заменил что бы исключить такой вариант.А оказалось что действительно катушка плохая была,Теперь вот из за нее с аккумулятором проблема возникла

[WaS]

Не , я без скидки брал ,думал что новый.У меня зарядка тоже  Liitokaia Engineer
LII-500  прогнал этот аккумулятор на тесте и тест показал что емкость соотвествует
заявленой я и успокоился.А ту вот оно как вышло Главное и родной аккумулятор был хороший,думаю может его обратно запихнуть а менять аккумулятор вздумал я из за того что глючила купленая мною новая катушка от коилтек 5/10 ,подозрение пало на аккумулятор я и заменил что бы исключить такой вариант.А оказалось что действительно катушка плохая была,Теперь вот из за нее с аккумулятором проблема возникла

Конечно стоит проверить родной акб.
Проверять надо полуразряженный, чтоб на индикаторе дисплея было минус одно деления заряда. Включить с максимальной подсветкой и на максимум звук динамика - если блок не будет перезагружаться, акб держит.
..кстати индикатор уровня заряда на дисплее настроен криво - минус одно деление, это почти 50% от заряда.

[Fuma]

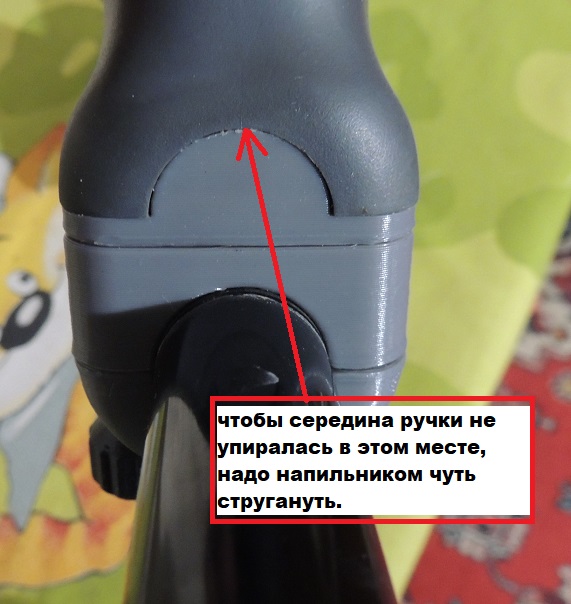

А я об своем. Получил сегодня быстросъем и устройство для складки блока. К этой штуке можно прикрутить блок Эквинокса без боязни, что она потрескается. Всем рекомендую

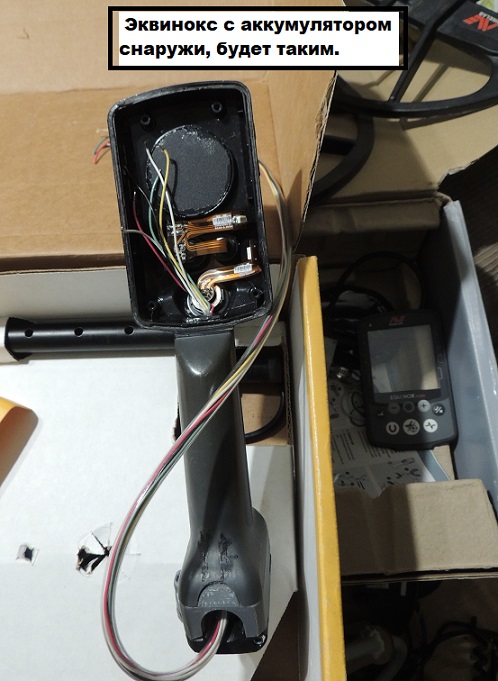

А в свободное от работы время выношу аккумулятор и хочу наушники. Но шлейф там сначала припаян, потом разъем под наушники вставлен. Неудобно отпаивать. Разъемы по ссылке WAS купил. Купил еще вот такое:
https://www.aliexpress.com/item/40003681228....76f433edY3hy5W

Сообщение отредактировано Fuma: Sep 30 2021, 01:00

Вложенные эскизы изображений

[Камертон]

Плата защиты не влияет на заряд - это ключ, который открыт в рабочем диапазоне акб и закрывается при уходе напряжения за заданные границы.
Проблемы с акб у эквиноксов есть - скорей всего, такое качество самих элементов (

Так вот он и закрывается нештатно, раньше положенного. По какой причине - нужно изучать. Есть предположение, что контроллер перегрева виноват, но это не точно. На счет брака самого лития - он нормальный, мы прогоняли его через тест

[Камертон]

А я об своем. Получил сегодня быстросъем и устройство для складки блока. К этой штуке можно прикрутить блок Эквинокса без боязни, что она потрескается. Всем рекомендую

А в свободное от работы время выношу аккумулятор и хочу наушники. Но шлейф там сначала припаян,  потом разъем под наушники вставлен. Неудобно отпаивать. Разъемы по ссылке WAS купил. Купил еще вот такое:
https://www.aliexpress.com/item/40003681228....76f433edY3hy5W

Защитки эти слабые, они для дохлых 18650 аккумуляторов. Поищи посерьезнее, у тех, кто балансиры для 12 вольтовых сборок продает. Есть вроде и специальные в виде диска для формата 26650, на минусовой цоколь крепятся.

[Камертон]

Не , я без скидки брал ,думал что новый.У меня зарядка тоже  Liitokaia Engineer
LII-500  прогнал этот аккумулятор на тесте и тест показал что емкость соотвествует
заявленой я и успокоился.А ту вот оно как вышло Главное и родной аккумулятор был хороший,думаю может его обратно запихнуть а менять аккумулятор вздумал я из за того что глючила купленая мною новая катушка от коилтек 5/10 ,подозрение пало на аккумулятор я и заменил что бы исключить такой вариант.А оказалось что действительно катушка плохая была,Теперь вот из за нее с аккумулятором проблема возникла

Литокалы - нормальные аккумуляторы, нифига не отбраковка и не б\у. Беру их много, для своих целей, всегда соответствуют заявленному. Что-то мне подсказывает, что даже если старый аккумулятор обратно подключите, то проблема с зарядом не уйдет. Не в аккумуляторе там дело.

[WaS]

Так вот он и закрывается нештатно, раньше положенного. По какой причине - нужно изучать. Есть предположение, что контроллер перегрева виноват, но это не точно. На счет брака самого лития - он нормальный, мы прогоняли его через тест

Что значит нештатно? - схемка защиты простая как молоток, она или работает, или нет.
И что за контроллер перегрева? - терморезистор? Он только реагирует на нагрев изменением сопротивления. На изменение сопротивления реагирует контроллер зарядки в блоке снижением зарядного тока или прекращает зарядку(будет соответственно мигать светодиод блока).
