Пинпойнтеры

[Ded Sandro]

типа на экспах на штанге... эксп, етрак... и так тяжелые, а еще эту дурь цеплять... имхо устаревшая железяка это, не комфортно и непрактично

Это не совсем так. Этот пин вроде как доп. катушка, с полноценным дискримом и отображением на экране, что, конечно, не так важно.

[Alessio]

Буржуйские примочки. У наших ни у кого не видел. Имхо, не практично - дополнительные сопли на приборе, к тому же можно ногами запутаться и даже упасть... Хотя, если только как бонус к прибору...

[morozov]

http://www.youtube.com/watch?v=MjAktnZzKbM
Первый образец Fisher F-point с датчиком на ферритовом стержне...

как сделали раскажите.тоже имею такой пинпойтер.с ув.Владимир.

[Spyron]

Заказал сегодня себе гарретт пропоинтер у буржуев, устал уже искать всякую мелочь в рассыпавшемся по траве грунте. Хотя бывает и хуже,когда сигнал четкий,а яма уже по полметра, но ноходка так и не вылезает..ух и намучился я что-то в этом сезоне такие копать)) К весне я думаю уже точно придет и будем тестить))

[Vanno®]

как сделали раскажите.тоже имею такой пинпойтер.с ув.Владимир.

Еще не сделал, пока в разработке. Датчик пока слабоват, использовал то что было в ближайших радиотоварах, феррит м400нн, провод 0.2 медный, около 400 витков.
Цель была определить возможно ли в данном приборе использовать катушку на феррите. Ответ ДА, но размер указки не дает мотать больше витков. Теперь подыскиваю другой феррит и провод, возможно буду мотать без феррита... Кароче не готов еще пин.

[morozov]

Еще не сделал, пока в разработке. Датчик пока слабоват, использовал то что было в ближайших радиотоварах, феррит м400нн, провод 0.2 медный, около 400 витков.
Цель была определить возможно ли в данном приборе использовать катушку на феррите. Ответ ДА, но размер указки не дает мотать больше витков. Теперь подыскиваю другой феррит и провод, возможно буду мотать без феррита... Кароче не готов еще пин.

Спосибо за ответ! Желаю удачи в модернизации пина.на одном из форумов читал об этом пине.форумчанин увеличел чуйку до 5см.но вот как он это сделал на отрез отказался говорить.короче жлоб.Вопрос еще есть один.существуют ли готовые катушки для пина.ну чтоб самому не мотать.и как мотали,прям на ферит или через диэлектрик как на видео? С ув.Владимир.

[Vanno®]

На счет готовых катушек не знаю, прошвырнусь по магазинам поспрашиваю...
Провод мотал прямо на стержень, т.к. если на диэлектрик мотать, то не запихнуть будет датчик в корпус, максимум 1 слой изоленты... хотя если стержень подобрать меньшего диаметра, то конечно можно. И кстати если кто в курсе подскажите, а нужен ли диэлектрик?

[Evpatiy]

Тоже приобрел себе пойнтер Гаррет - заказывал в Европе, получилось почти на две штуки дешевле, чем у нас... Многие говорят, типа, "зачем он нужен, можно обойтись и без него". И будут правы. Можно же обойтись и без хорошего МД, и без облегченной лопаты, и без дорогущего навигатора, и без машины внедорожника, и без приличного обмундирования, да и вообще - зачем еще деньги на все это тратить, на хрена оно все нужно - можно же просто дома на печи сидеть, телевизер смотреть и чаек с водочкой попивать...

[kava61]

На счет готовых катушек не знаю, прошвырнусь по магазинам поспрашиваю...
Провод мотал прямо на стержень, т.к. если на диэлектрик мотать, то не запихнуть будет датчик в корпус, максимум 1 слой изоленты... хотя если стержень подобрать меньшего диаметра, то конечно можно. И кстати если кто в курсе подскажите, а нужен ли диэлектрик?

Если аккуратно мотать и не содрать лак на проводе то и не нужно, потом проклеить.

[aganaga]

А какой пин самый чувствительный на мелочь -0,2гр и более\внешняя прочность ,а так же водостойкость не важна? их вроде ,чуть ли не 20 моделей, прочитал тему, так и не понял что лучьше взять.

[morozov]

На счет готовых катушек не знаю, прошвырнусь по магазинам поспрашиваю...
Провод мотал прямо на стержень, т.к. если на диэлектрик мотать, то не запихнуть будет датчик в корпус, максимум 1 слой изоленты... хотя если стержень подобрать меньшего диаметра, то конечно можно. И кстати если кто в курсе подскажите, а нужен ли диэлектрик?

вырисовывается такой вариант.на ферит наложить один слой кальки(бумага очень тонкая) и на нее мотать.сверху лаком и в корпус.корпус антены можно заменить на больший диаметр.склеить дихлоританом.но был бы смысл.с ув.Владимир.

[Vanno®]

Если в ручную мотать, думаю получится достаточно аккуратно и изоляция провода не пострадает... пока не буду заморачиваться за диэлектрик...

[Турист]

Тоже приобрел себе пойнтер Гаррет - заказывал в Европе, получилось почти на две штуки дешевле, чем у нас... Многие говорят, типа, "зачем он нужен, можно обойтись и без него". И будут правы. Можно же обойтись и без хорошего МД, и без облегченной лопаты, и без дорогущего навигатора, и без машины внедорожника, и без приличного обмундирования, да и вообще - зачем еще деньги на все это тратить, на хрена оно все нужно - можно же просто дома на печи сидеть, телевизер смотреть и чаек с водочкой попивать...

Во истину сказано!!!

[fiskars]

Наконец то разбанился
С Vanno уже разговаривали в личке поповоду катушки на феррите, смысл конечно есть поменять. Ждем экспериментов ванно

[Vanno®]

Ребята облазил все известные магазы у нас в городе, но нужного стержня не нашел, единственное что было кольца 7*4*2 2000НМ, склеил их в трубку завтра попробую мотать на этот типа-стержень... думаю будут потери... если не прокатит на ферритовом цилиндре буду заказывать сердечник, время до апреля у меня есть, если кому не терпится мотайте не стесняйтесь, а главное делитесь результатами : )

Сообщение отредактировано Vanno®: Jan 21 2012, 12:26

[fiskars]

так вот делал я катушку, на феррите 6см с обоих сторон щечки из пластиковых шайб, в начале намотки в одной шайбе во внутреннем круге делаем паз глубиной для провода примерно 0.5мм, затем продеваем провод в шайбу, укладываем в паз и надеваем шайбу на феррит, получается что провод зажимается между ферритом и шайбой и ненадо парится скотчами и лаками приклеивать, в конце намотки так же делаем паз но уже наверху шайбы, укладываем туда конец провода и расплавляем паяльником в этом месте пластик, мотал аккуратно виток к витку, ни как попало, и это дало свои результаты...

тестирование по воздуху:
http://youtu.be/r9iX57wiChc
проверка на влагозащищенность:
http://youtu.be/Tp8FfN7ShV4
на последнем видео нет выключателя, теперь он находится на той пробочке белой сверху и закрыт силиконовой крыжкой, в общем сделан для того чтоб на копе изморать и дома под краном помыть, но никак не для ныряний и т.п. затей, кстати пропоинтер так же вроде до 40 секунд можно под водой держать и он не является подводным. чуйка конечно не слабая получилась, пропоинтер и рядом не стоял, но я специально убавил, во первых чем больше напруги в катушке тем больше жрет батарейки, ну и во вторых это не металлоискатель а пинпоинтер, теперь на готовом 2.5см на чешую и 5см на 5 копеек, правда есть проблемка, т.к. он гермитичный то звук буззера плохо слышно, хотя для меня нормально, но все же попробую как нибудь вибро сделать

[Следопыт]

так вот делал я катушку, на феррите 6см с обоих сторон щечки из пластиковых шайб, в начале намотки в одной шайбе во внутреннем круге делаем паз глубиной для провода примерно 0.5мм, затем продеваем провод в шайбу, укладываем в паз и надеваем шайбу на феррит, получается что провод зажимается между ферритом и шайбой и ненадо парится скотчами и лаками приклеивать, в конце намотки так же делаем паз но уже наверху шайбы, укладываем туда конец провода и расплавляем паяльником в этом месте пластик, мотал аккуратно виток к витку, ни как попало, и это дало свои результаты...

тестирование по воздуху:
http://youtu.be/r9iX57wiChc
проверка на влагозащищенность:
http://youtu.be/Tp8FfN7ShV4
на последнем видео нет выключателя, теперь он находится на той пробочке белой сверху и закрыт силиконовой крыжкой, в общем сделан для того чтоб на копе изморать и дома под краном помыть, но никак не для ныряний и т.п. затей, кстати пропоинтер так же вроде до 40 секунд можно под водой держать  и он не является подводным. чуйка конечно не слабая получилась, пропоинтер и рядом не стоял, но я специально убавил, во первых чем больше напруги в катушке тем больше жрет батарейки, ну и во вторых это не металлоискатель а пинпоинтер, теперь на готовом 2.5см на чешую и 5см на 5 копеек, правда есть проблемка, т.к. он гермитичный то звук буззера плохо слышно, хотя для меня нормально, но все же попробую как нибудь вибро сделать

А если светодиод вставить? Что бы сигнализировал о попадании мет. предмета в зону обнаружения. У меня пин Garrett THD. В принципе со светоиндикацией достаточно удобно. Особенно если одеты толстые рукавицы и вибро плохо чувствуется.

[fiskars]

ну вибро вибре рознь, если поставить моторчикза 3 рубля то конечно там ничего не почувствуеш, заказал на одном сайте трехвольтовый вибрик, за 70 рублей, если не прокатит то либо светодиод либо покупать водонепроненсаемый буззер но я знаю только одну модель водонепроненсаемую и она к сожалению без встроеного генератора а пассивные биперы в этом пине не подходят, если только самому генератор строить, но тогда вряд ли все в трубку влезет. ставил вибромотор на 1.5в-некатит, при близкой проводке индикация соответствует проводке, при отдалении металлом провел и моторчик крутится еще 1-2 секунды, связано с тем что на выходе полевика 2.8 вольта т.е. в 2 раза больше того на что расчитан моторчик и пока напряжение просядет с 2.8в до 0 проходит как раз 1-2 секунды и все это время он крутится, думаю 3 вольтовый моторчик это решит

[volodan]

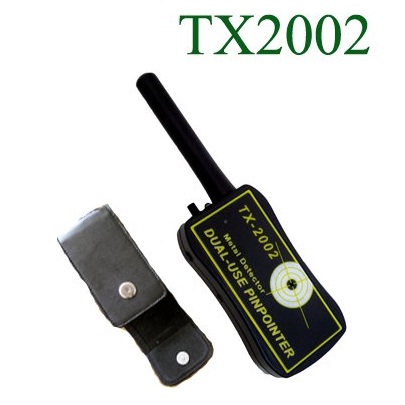

вот такой кто-нить пользовал?


Вложенные эскизы изображений

[fiskars]

вот такой кто-нить пользовал?

Аналог фишер поинта, еще есть в таком же корпусе шерлок дтс. Пины слабые пару сантиметров впринципе берет
