Ремонт катушки X-Terra, ремонт ушей

[PELICAN-DFF]

Ремкомплект от Lehandro,год пользуюсь,отлично!!

[Gafish]

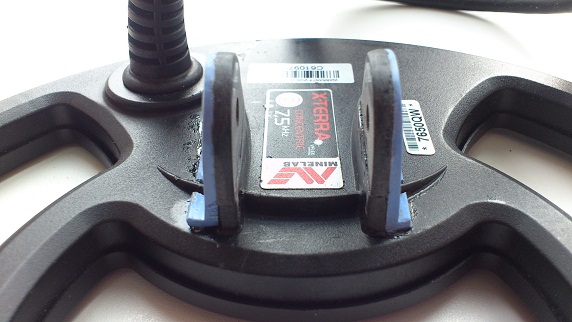

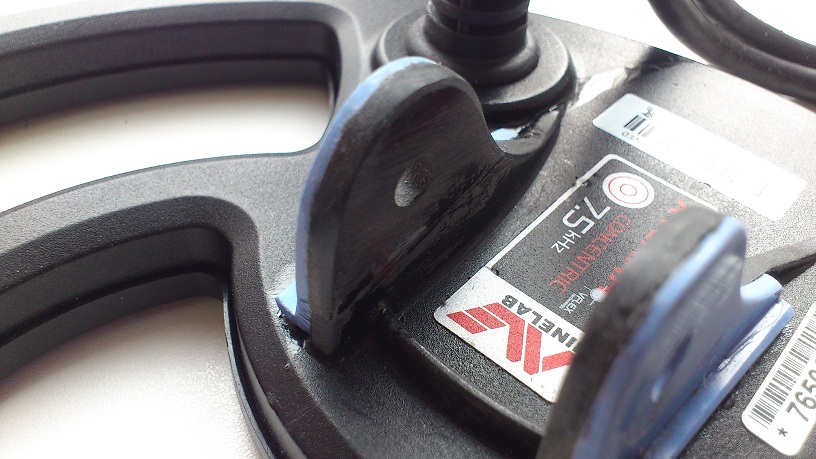

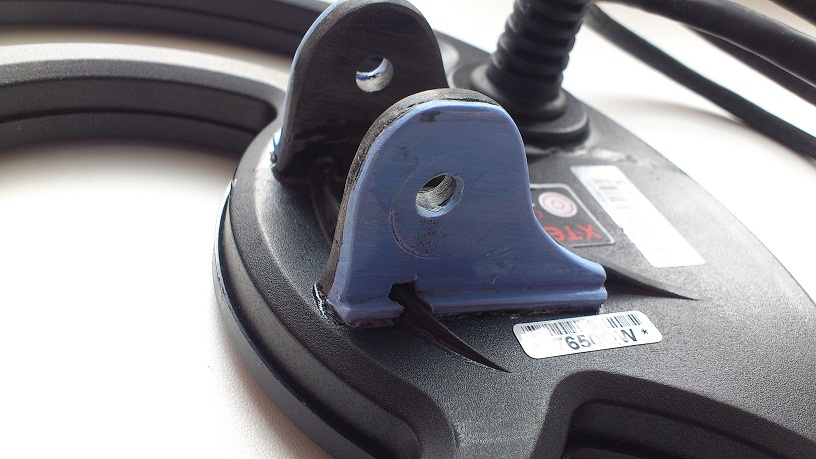

Всем добрый день. По вопросу ремонта ушей у катушки. Тоже клеил на дихлор. Пластик для ремонта взял от старого принтера (направляющие для выбора размера бумаги в лотке). Были сломаны оба уха. Сделал шаблон, затем срезал уши наполовину. По шаблону из синего пластика вырезал "внешние" уши, приклеил на дихлор, стянул струбцинками (можно использовать канцелярские зажимы). Затем из более толстого ABS пластика вырезал внутреннюю часть, приклеил. Далее работа надфилем и шкуркой. В финале покраска автомобильной эмалью, которая продается в маленьких пузырьках с кисточкой для закраски сколов.

Вложенные эскизы изображений

[Gafish]

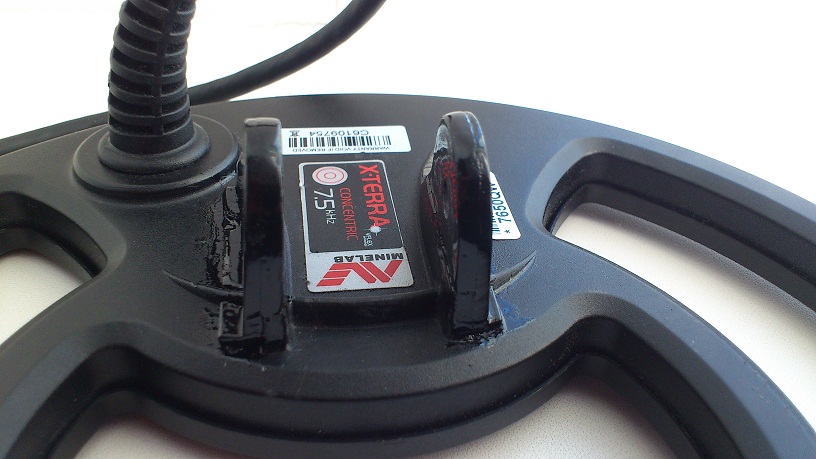

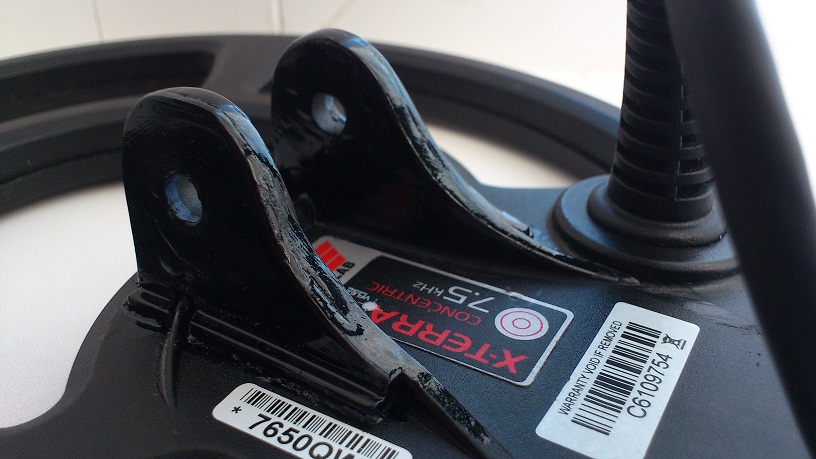

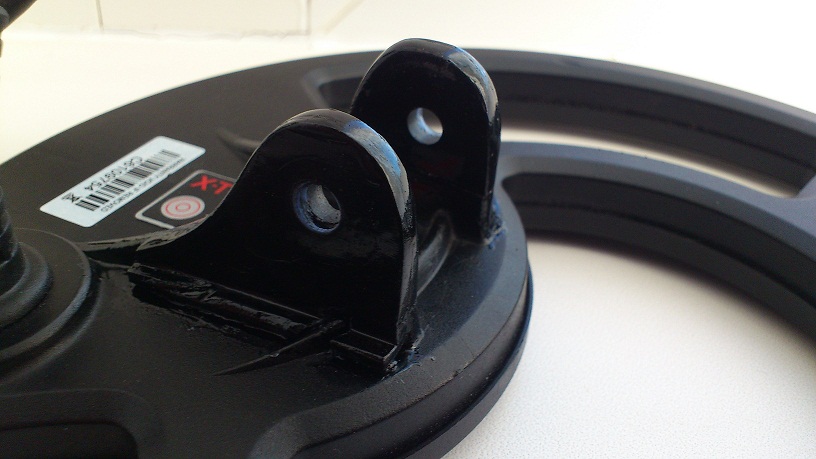

После установки катушки выяснилось, что она неплотно садится на штангу. Пришлось дополнительно зашкурить внутреннюю часть одного из ушей и приклеить с внутренней стороны вырезанный по размеру уха тонкий кусочек пластика из дискеты. Теперь все очень даже плотненько))) Итог...

Вложенные эскизы изображений

[DjFuntik]

катушки Минелаба (моно и ДД10,5) неплохо бы крепить по центру - лучше будет и развесовка прибора,
- и катушка отвисать не будет
- и болты - гайки - резинки - УШИ целее будут
уж если вовсе не стало ушей - может лучше сделать сразу по уму?

А фото такой реализации ни у кого нет?
Ушей совсем нет! Потому хотелось бы посмотреть прежде чем самому делать!

[Fuma]

Уши там где надо. Внутри платки от Теркиных катушек.

[mainlord]

Красота

[Бухалло Билл]

DjFuntik. На счёт крепления катушки по центру - ну а что здесь сложного:

На Моно 9" выровнять верх от всех приливов и обломков и
- просто сделать длинный прочный пластмассовый "П" образный профиль (с расстоянием между ногами "П" равным толщине крепёжна на нижней штанге), сделать отверстия под крепёж, придать окончательную форму и вкелнить его "вверх ногами" на верхнюю плоскость катушки так, чтобы крепёж этот держался и за "пятку" и за дуги катушек. Ну или хотя бы за одну внутреннюю "дугу".

- На ДД 10,5 тот же профиль просто вклеивается на центральную "перемычину" и за прилив, который на штатке образует переднюю часто крепления ушей.
В принципе, названная центральная перемычка позволяет сделать крепёж других вариантов.
(В частности, Ioan Susanin где то год назад выкладывал фото так же - по центру закреплённой 10,5" катушки - так в его варианте это просто был пластиковый "хомут" вокруг центральной "перемычки")

[andreyttg]

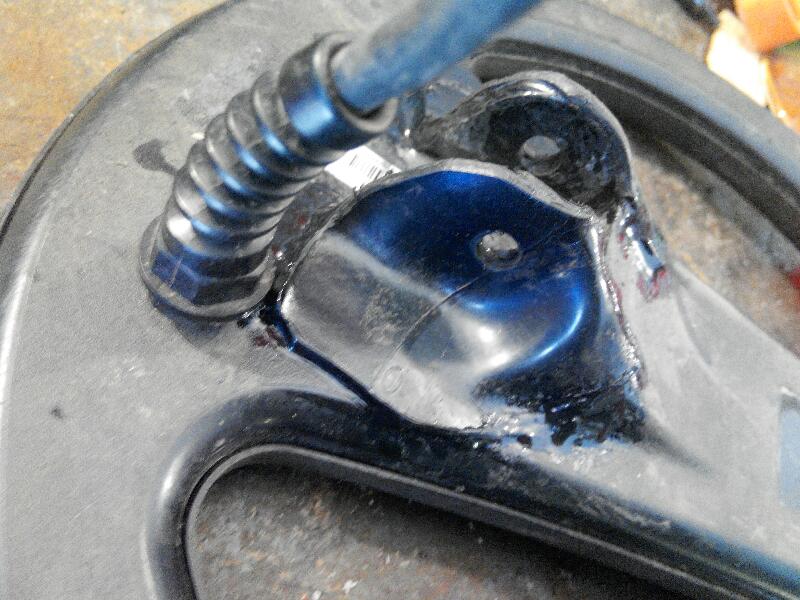

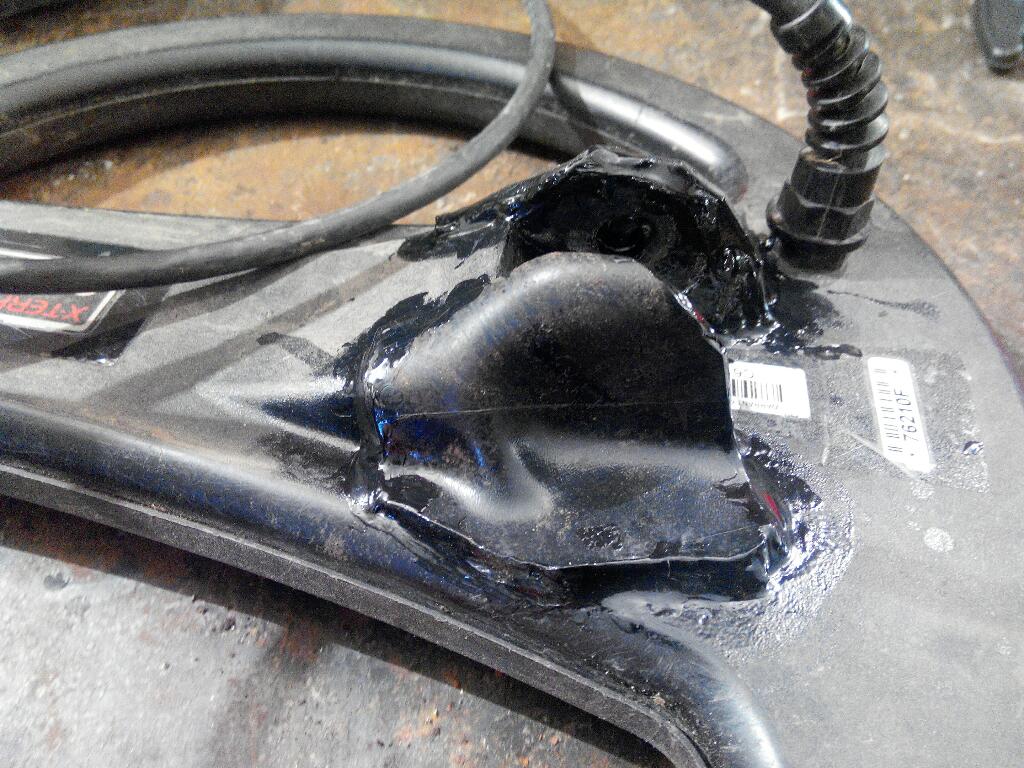

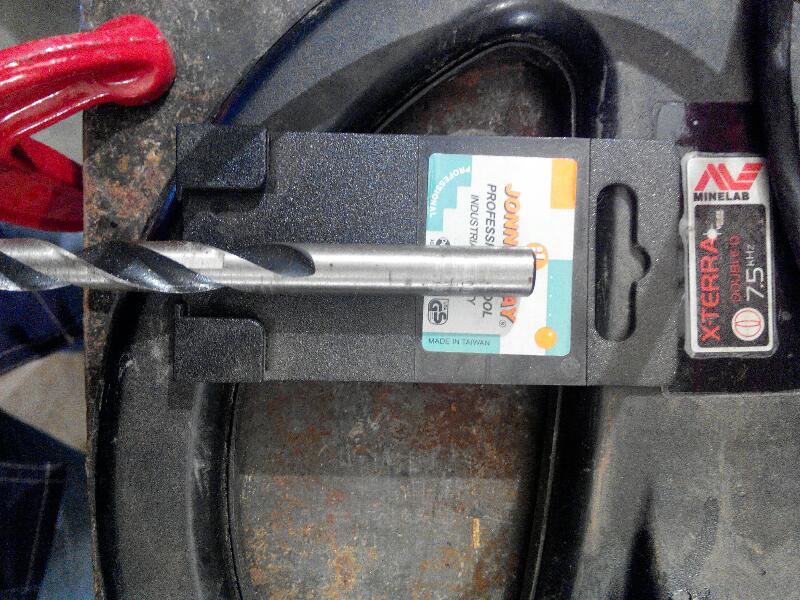

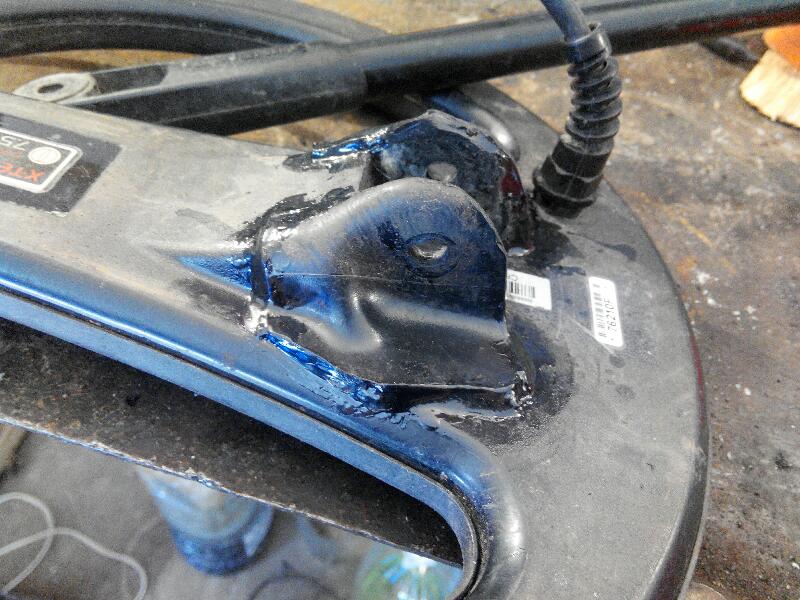

Сегодня еще одну катушку починил методом Строительного Фена .
И сам пластик .



Вложенные эскизы изображений

[GOSHA samara]

Комплект накладок(2шт) на уши катушек Minelab X-Terra .

Накладки предназначены для предотвращения поломок ушей катушек Minelab, а также для ремонта уже треснувших ушей.

Материал накладок: Монолитный прозрачный высокопрочный упругий поликарбонат "Safplast" Novattro Guard. Италия. толщина- 2 мм

Рекомендуемый клей: любой цианакрилатный!!! например -Cosmofen, Permabond, Cyanolube, Loctite, Varybond, Супер Момент или китайские аналоги.

Комплект накладок (2шт) №1 для катушки Minelab X-Terra 9 дюймов mono




Комплект накладок (2шт) №2 для катушки Minelab X-Terra 10.5 дюймов DD



http://www.reviewdetector.ru/index.php?showtopic=861460&hl=

[Agrad]

Гоша, я извиняюсь, маркетинг - не моё дело, но клеить поликарбонат
цанокрилатом к АВС пластику - всё равно, что приклеить на стекло
полиэтиленовую крышку. Прилепить получится, а склеить нет...
К поликарбонату, полипропилену адгезия хорошая только у силикона.

[andreyttg]

Гоша, я извиняюсь, маркетинг - не моё дело, но клеить поликарбонат
цанокрилатом к АВС пластику - всё равно, что приклеить на стекло
полиэтиленовую крышку. Прилепить получится, а склеить нет...
К поликарбонату, полипропилену адгезия хорошая только у силикона.

Может НАНО ТЕХНОЛОГИИ......УЖЕ ДОШЛИ....

[GOSHA samara]

Гоша, я извиняюсь, маркетинг - не моё дело, но клеить поликарбонат
цанокрилатом к АВС пластику - всё равно, что приклеить на стекло
полиэтиленовую крышку. Прилепить получится, а склеить нет...
К поликарбонату, полипропилену адгезия хорошая только у силикона.

клею такое сочетание пластиков космофеном уже более 3-х лет. примерно 20-30 ушей усилил и починил. если вы учились техническом вузе как и я то без труда поймёте как распределяются нагрузки в усиленных ушах...


любознательным на заметку... некоторые мои клиенты накладки не клеят а просто ставят и стягивают болтом и это работает отлично... сопромат...

[Helgi Vyatich]

Отличная тема,респект создателю! Только что за час были отремонтированы оба уха.

[Ефрем]

Всем привет.Отломились уши у катушки ФБС ,под корень.В Москве поможет кто-нибудь отремонтировать?Пишите,пожалуйста в личку.Заранее спасибо

[Elk]

Вот и у меня на DD уши отломились...
три сезона-и долой!

[Lehandro]

Накладки на моно-катушку 9", материал abs-пластик, толщина 3мм.
http://cs636521.vk.me/v636521437/1a2a/4sLeSyo4T1g.jpg
http://cs636521.vk.me/v636521437/1a21/0w1YOmPIJsw.jpg
http://cs636521.vk.me/v636521437/1a18/MZS-XGca0SM.jpg

[emkgroup]

А фото такой реализации ни у кого нет?
Ушей совсем нет! Потому хотелось бы посмотреть прежде чем самому делать!

Посмотрите здесь, правда, это FBS1050 для Експлорера, но корпуса у них идентичные.
http://www.reviewdetector.ru/index.php?sho...post&p=13155458

[nigamatoff]

круто! тоже предстоит такое проделать!!

[ochotnik]

Поделюсь своим опытом ремонта сломанных ушей, с помощью ремкомплекта от Lehandro. Результат мне понравился, так что позволю себе немного рекламы. Данного пользователя можно найти на ревью и на некоторых других ресурсах. Так же на ютубе есть его видео об использовании ремкомплекта.
http://www.youtube.com/watch?v=KpJYyjcrfaw

Ну и вот сам процесс.
Летом произошел облом ушей, было принято решение сделать "времянку".



Детали ремкомплекта выполнены с высокой точностью, садятся плотно и повторяют заводские формы ушей и катушки. В середине основания имеется окошко для сохранения серийного номера катушки.


Для начала я расчистил пластик от остатков прошлых работ. К сожалению номер катушки был поврежден еще при первом ремонте. Далее посадил родные уши на дихлорэтан.


Потом прикрепил уши из ремкомплекта. Как показано на видео. После высыхания ушей была установлена основа.


Все работы проводились с применением дихлорэтана. ДХЭ - это по сути не клей, а мощный растворитель, в котором растворяются отдельные виды пластика, что позволяет не склеивать пластиковые детали, а сваривать в однородную массу. ДХЭ - токсичен и имеет сильный запах, я использовал перчатки и работал с открытым окном для выветривания.
При работе я наносил ДХЭ на детали и фиксировал их зажимами, до полного застывания пластика. Далее я в керамической посуде растворил стружку АБС пластика в ДХЭ, до получения сметанообразной черной массы. Кусочки пластика для растворения были отправлены продавцом вместе с комплектом. Этой массой я промазал все оставшиеся щели и неровности, после чего дал высохнуть.


После высыхания, я зачистил места стыков мелкой наждачкой с водой, для придания пластику более менее однородного вида по черной тональности пластика.

Надеюсь этот пост будет полезен владельцам терок, столкнувшимся с моей проблемой. Если у Вас есть силы, время, инструмент и материал, то все детали можно изготовить самостоятельно, в свою очередь я предлагаю вышеописанный метод

Здравствуйте! Коллеги, где то была тема по продаже таких заготовок ушей к катушке ДД 10,5 Х- Терра, вот и у меня пришло время ремонтировать их, может кто даст ссылочку, сам не мог найти. Очень буду признателен.

[VINNI_ПУХ]

Здравствуйте! Коллеги, где то была тема по продаже таких заготовок ушей к катушке ДД 10,5        Х- Терра, вот и у меня пришло время ремонтировать их, может кто даст ссылочку, сам  не мог найти. Очень буду признателен.

Вечер добрый , так обратитесь к Алексею ник Lehandro , выше в постах . Сам приобретал у него ремкомплект на тёрочку . С уважением
