Ремонт катушки X-Terra, ремонт ушей

[XCB]

Очень нужная тема. Спасибо!

[Voludok]

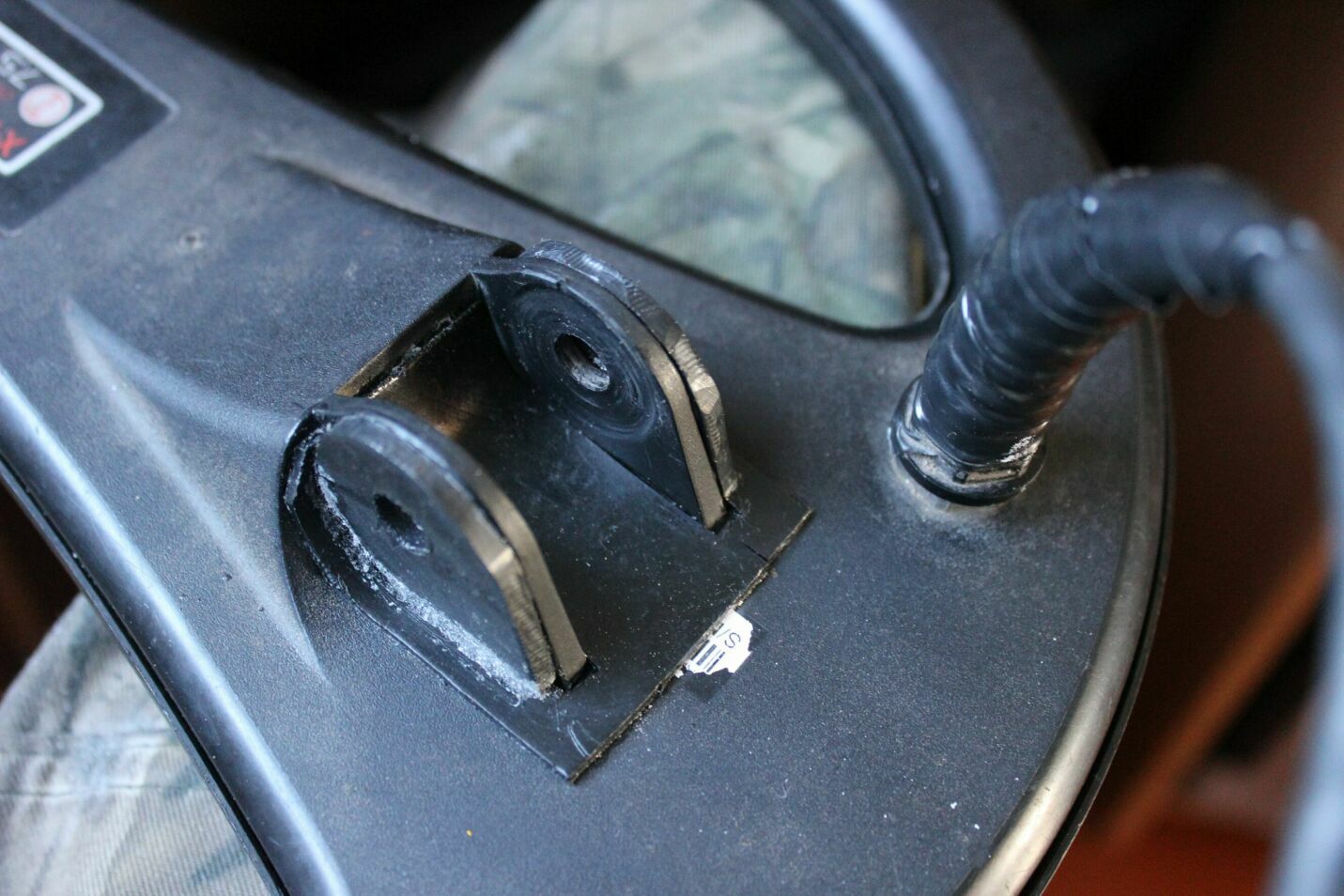

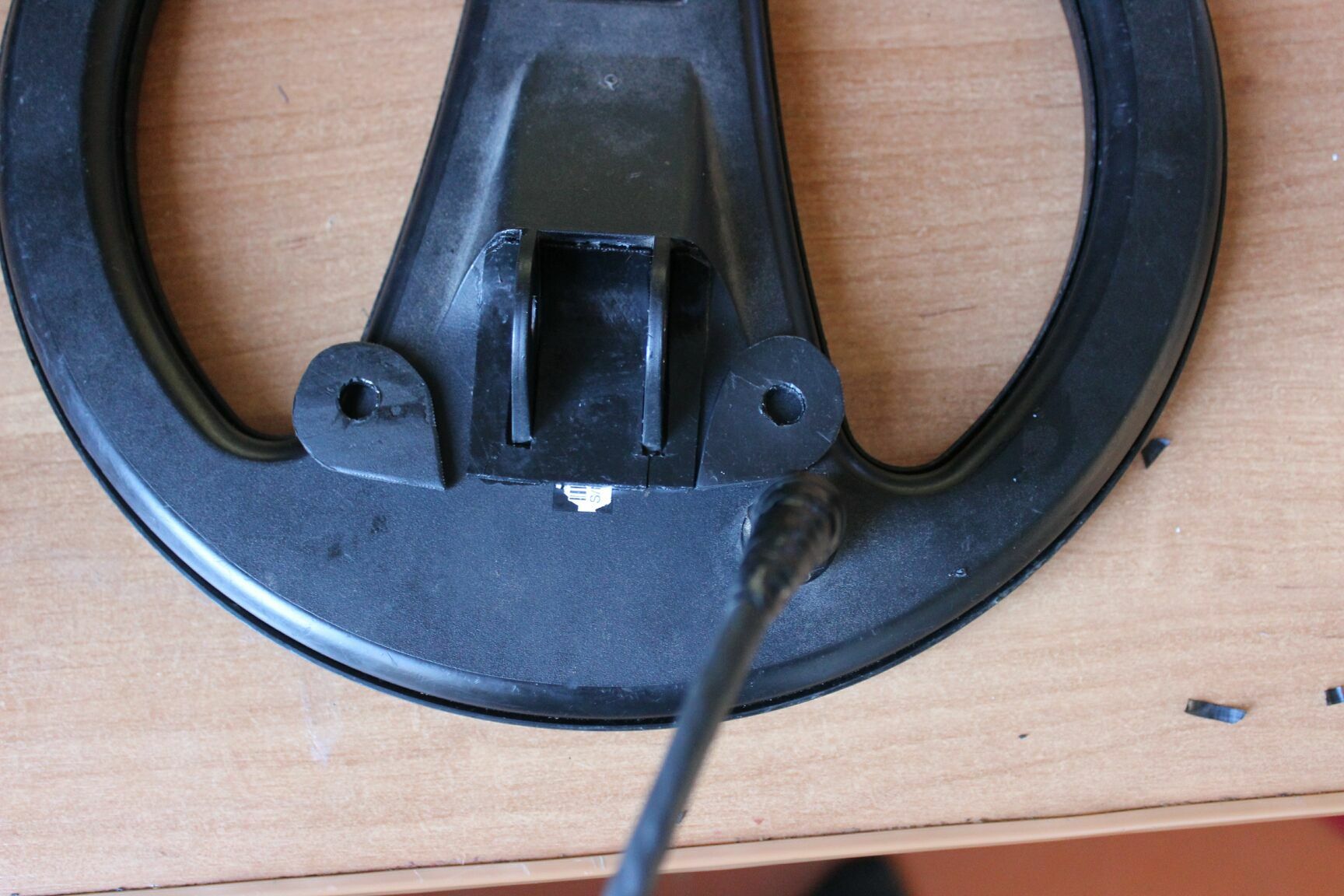

Не стал ждать внезапной поломки на копе,и тоже усилил уши на своей катухе,за основу взял пластик с автомобильной арочной защиты,пластик очень эластичный,даже в минусовую температуру,проклеивал с суперклеем,с "добавлением"соды,сегодня протестил при -7 полёт нормальный..

Вложенные эскизы изображений

[Givanich]

Не стал ждать внезапной поломки на копе,и тоже усилил уши на своей катухе,за основу взял пластик с автомобильной арочной защиты,пластик очень эластичный,даже в минусовую температуру,проклеивал с суперклеем,с "добавлением"соды,сегодня протестил при -7 полёт нормальный..

Вообще-то "подкрылки" изготавливаются из полиэтилена. А этот пластик ничем не клеится, только путем расплавления паяльником... Так что ваш "суперклей" ненадолго...

[Voludok]

Вообще-то "подкрылки" изготавливаются из полиэтилена. А этот пластик ничем не клеится, только путем расплавления паяльником... Так что ваш "суперклей" ненадолго...

Сейчас сходил,снял катушку и попробовал ножом отковырнуть накладки на ушах,не вышло,ну время покажет...

Сообщение отредактировано VOLUDOK: Oct 24 2014, 22:19

[Бухалло Билл]

Хочу тоже рассказать историю одной моей катушки

9" моно для Терр брал незадорого, БУ на этом форуме,
ухо ремонтировал прошлый хозяин, чем клеил - не знаю, но поскольку он именно клеил на сломе, а не добавлял дополнительную "щёку" она практически сразу и сломалась. Да и не беда
- Взял пластик от задней части импортного телевизора, вырезал дополнительные ухи, немного изогнул над газом, стружкой от обработки развёл дихлорэтан и всё это зачистил, смазал и склеил. Клеил сразу оба уха и прямо на штанге, затянув всё это болтом с барашком. (Заодно сразу проклеил и уши 10,5 дд)
сезон отходил нисколько не жалея катушку
а в этом году при замене катушки одно ухо у неё просто отделилось. То самое что было "больным" сначала....внутри при проклейке составои из дихлорэтана образовались полости - пустоты - ряд мелких пузырьков - по этому месту и отклеилась, отломилось усиление катушки. Итнересно ещё одно: дихлорэтан не слишком то прилип к материалу сломанного "родного" уха. Пластмасс другой.

Короче, я не дома, на выезде, дихлорэтана нет и в местности этой люди такого слова то и не слышали. Эх блин поколение! Бегаю по лавкам, как чтобы лекции о том что такое "дихлорэтан" молодым продавцам почитать

В конце концов отчаяния покупаю суперклей ("Alteko 110"- это из тех, что нюхать нельзя, в маленьких тубах по 3 грамма, в основе - цианокрилат) и сажу всё на место уже на нём. Какое то время сомневаюсь и боюсь поверить в результат - всё держит!
Сезон добил с этой катушкой, опять использовал без лишней деликатности, всё цело, переделывать не собираюсь. А вот в свойствах дихлорэтана немного разочаровался

[Ivaleksander]

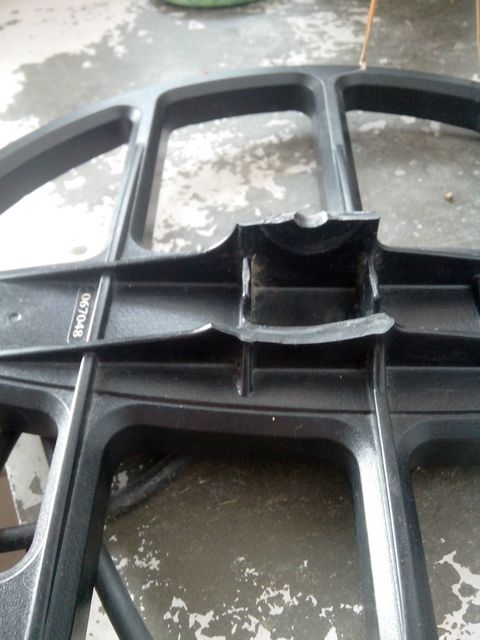

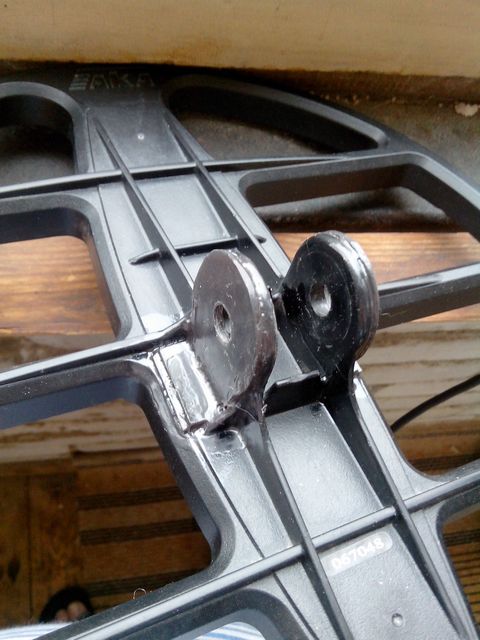

У меня была такая же проблема,только на катушке ака.Естественно посидел в инете,но и получилось я думаю не плохо.Я делал так: Купил дихлорэтан,взял листовой пластик/растворяющийся в купленом химикате/. Немного пластика превратил в мелкую стружку, с помощью крупного напильника.Расстворил стружку в дихлорэтане/половина пузырька/.Чистым дихлорэтаном намазал места слома.Немного подождал намазал данные места расствором со стружкой/она должна быть расствореной/.Прижал склеиваемые детали.Дав подсохнуть промазал трещины по бокам обильно темже расствором.Потом сделал выкройку из картона приклеиных ушей.По выкройке вырезал из пластика заготовки усилений для ушей.Подогнал для склейки. Чистым химикатом обильно намазал места склейки на усилении и на приклеенных ушах катушки.Потом намазал также обильно эти места расствором и с усилием прижать.Места склейки лучше зафиксировать. Ну и получилось вот такое.

Вложенные эскизы изображений

[andreyttg]

Вношу свои 5 копеек.

Может кому то поможет.

Хотел сначала заказывать заготовки но ждать долго и решил ....
Делал так вырезал квадрат из пластика примерно 3см на 3см. Положил на метал и его нагрел феном до состояния пластилина, потом его перенес на катушку и руками в перчатках придал нужную форму. Как остыла заготовка ножницами обрезал лишнее приложил -встала как родная. Намазал Дирхолоретаном обе стороны и приложил на место вот что получилось. Потом только просверлил отверстия

+ не надо покупать. Ждать заготовки фен сделал за это дело.

[Марш]

Фен строительный,или бытовой для шевелюры?
Ну и что тоже главное - из чего делать уши.Пластик бывает разный.
У вас откуда?
Спасибо.

Сообщение отредактировано Марш: Jan 2 2015, 10:20

[Алексей.В.Л.]

Всем доброго времени суток!

Вношу свои 5 копеек.

Может кому то поможет.

Хотел сначала заказывать заготовки но ждать долго и решил ....
Делал так вырезал квадрат из пластика примерно 3см на 3см. Положил на метал и  его нагрел  феном до состояния пластилина, потом его перенес на катушку и руками в перчатках  придал нужную форму. Как остыла заготовка  ножницами обрезал лишнее приложил -встала как родная. Намазал Дирхолоретаном обе стороны и приложил на место вот что получилось. Потом только просверлил отверстия

+ не надо покупать. Ждать заготовки фен сделал за это дело.

От души благодарю! Помогло! Идея со строительным феном отличная, всё сделал по Вашему опыту.



Приклеил отломанные уши.

Примерка.

Не эстетично, но надеюсь надёжно. Всё клеил дихлорэтаном.

[Tauruspro]

Как и почти у всех, кто запостил в этой теме меня не обошла эта участь. Уши катушки были отломаны в конце прошлого сезона. Фотографировать не стал, т.к. видом сломанных ушей катушки уже никого не удивить. Легкий осенний морозец и неудачно реализованный узел катушки Minelab,- сделали свое дело! Причин тому несколько,- итог всем известен. Главные две причины тому, считаю,- это неудачная конструкция вообще этого узла и не только на катушках Minelab. А вообще всех производителей! Уши такой конструкции, которая есть сейчас, принципиально не соответствуют условиям эксплуатации этой части прибора! Катушка всегда находится в пыле-грязе-водной среде, и все детали поверхностей трения, должны быть заменяемыми, не только резиновые прокладки штанги а обе поверхности! Этого можно достигнуть во втульчатой системе. Вот то, что у меня получилось. Материал гетинакс. Чертеж, пока делать не стал, есть только черновые. Результат на фото. Остался последний этап- интеграция на саму катушку. Сочленять планирую с помощью отличного способа склейки- цианокрилат + сода.

[<MetaLL>]

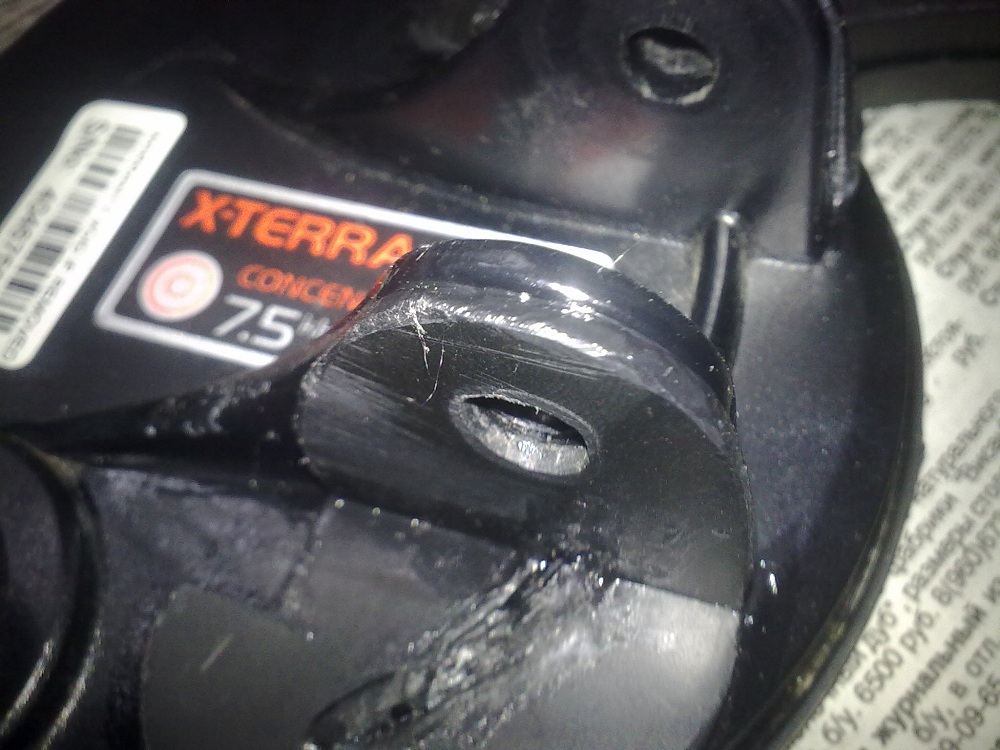

Укрепил только что (как говориться для профилактики) использовал напильник паяльник + старый кассетный магнитофон клеил дихлорэтаном. незнаю как получилось сезон покажет

Сообщение отредактировано <MetaLL>: Mar 2 2015, 13:21

Вложенные эскизы изображений

[<MetaLL>]

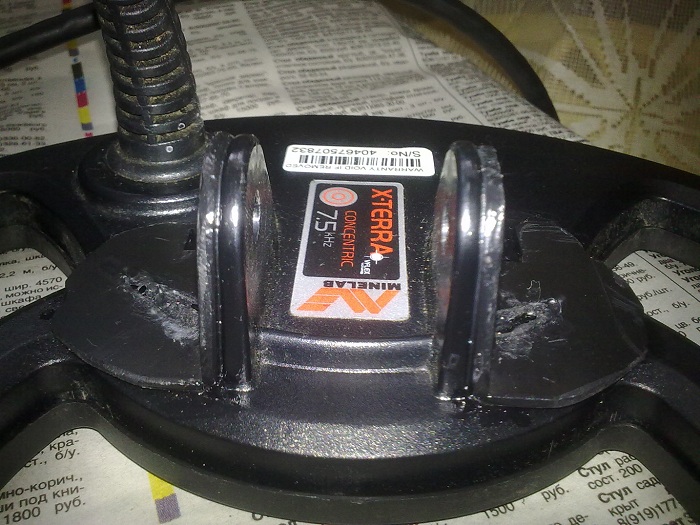

ВОТ ещё фото

Сообщение отредактировано <MetaLL>: Mar 2 2015, 13:25

Вложенные эскизы изображений

[K.I.S.]

Неаккуратно, но возможно свою задачу, выполнять будут.

[enrir]

Поделюсь своим опытом ремонта сломанных ушей, с помощью ремкомплекта от Lehandro. Результат мне понравился, так что позволю себе немного рекламы. Данного пользователя можно найти на ревью и на некоторых других ресурсах. Так же на ютубе есть его видео об использовании ремкомплекта.
http://www.youtube.com/watch?v=KpJYyjcrfaw

Ну и вот сам процесс.
Летом произошел облом ушей, было принято решение сделать "времянку".



Детали ремкомплекта выполнены с высокой точностью, садятся плотно и повторяют заводские формы ушей и катушки. В середине основания имеется окошко для сохранения серийного номера катушки.


Для начала я расчистил пластик от остатков прошлых работ. К сожалению номер катушки был поврежден еще при первом ремонте. Далее посадил родные уши на дихлорэтан.


Потом прикрепил уши из ремкомплекта. Как показано на видео. После высыхания ушей была установлена основа.


Все работы проводились с применением дихлорэтана. ДХЭ - это по сути не клей, а мощный растворитель, в котором растворяются отдельные виды пластика, что позволяет не склеивать пластиковые детали, а сваривать в однородную массу. ДХЭ - токсичен и имеет сильный запах, я использовал перчатки и работал с открытым окном для выветривания.
При работе я наносил ДХЭ на детали и фиксировал их зажимами, до полного застывания пластика. Далее я в керамической посуде растворил стружку АБС пластика в ДХЭ, до получения сметанообразной черной массы. Кусочки пластика для растворения были отправлены продавцом вместе с комплектом. Этой массой я промазал все оставшиеся щели и неровности, после чего дал высохнуть.


После высыхания, я зачистил места стыков мелкой наждачкой с водой, для придания пластику более менее однородного вида по черной тональности пластика.

Надеюсь этот пост будет полезен владельцам терок, столкнувшимся с моей проблемой. Если у Вас есть силы, время, инструмент и материал, то все детали можно изготовить самостоятельно, в свою очередь я предлагаю вышеописанный метод

[Бухалло Билл]

Методов много и это хорошо. Но если сломаны оба уха - хочу напомнить идею Иоана Сусанина - катушки Минелаба (моно и ДД10,5) неплохо бы крепить по центру - лучше будет и развесовка прибора,
-и катушка отвисать не будет
- и болты - гайки - резинки - УШИ целее будут

уж если вовсе не стало ушей - может лучше сделать сразу по уму ?

[Lehandro]

Поделюсь своим опытом ремонта сломанных ушей, с помощью ремкомплекта от Lehandro

enrir, спасибо за фото отчёт и рецензию!
От себя добавлю ещё одно видео, в котором хочу обратить внимание на износ внутренней поверхности ушей (от трения с резинками), т.к. именно это и есть одна из основных причин поломки ушей, и при ремонте это нужно обязательно учитывать..
http://youtu.be/_NBZoEXLY1s

Сообщение отредактировано Lehandro: Mar 9 2015, 20:41

[димон-]

Может кому пригодится, на всякий случай скажу: уши у своей 10,5 DD восстановил с помощью ДХЭ с растворенными в нем опилками от обычного строительного стусла из черного (как оказалось) АБС-пластика. Усилители выпилил из него же. В любом строительном магазине продаются и стоят недорого. Прошлый сезон отходил, чуть-ли не кочки сбивал и все норм. Толщина стенок стусла 2,5 мм и крепость нормальная. ИМХО.

[andreyttg]

Фен строительный,или бытовой для шевелюры?
Ну и что тоже главное - из чего делать уши.Пластик бывает разный.
У вас откуда?
Спасибо.

Фен строительный .
Пластик хорошо идет под это дело с держателя из под сверла,биты под перфоратор ,( в магазинах сверла продают на ,них весят Черные такие штучки. 3см на 7см примерно .
Когда в гараже на пробу взял несколько кусков разного пластика то эти "держалки " показали самую лучьшую склейку с ДХЭ.(дихлохроэтаном)

[макар следопыт]

идете на кучу ненужного пластика около любого автосервиса.ищете пластик с названием ABS .пороги и бампера не идут.сам использую ABS+PC

[dmitriewau]

Ещё один источник АВС пластика это корпуса телевизоров так же хорошо клеются как дихлорэтаном так и цианокрилатом. Возможно изготовить клей из из стружки и ацитона
