Вопросы по настройке самодельных катушек

[witek_tym]

Роман давайте так,на примере программы Coil32 и данных датчика Fuma что он вам дал в своем топике,что имеем:"По замерам 10 дюймового эллипса данные у меня были такие:
Rx =42,5om f=18,45 kHz (C=10H)
Tx=2,6om f=59kHz (C=10H)
По этим данным делал большую катушку.
30 витков и 90 витков получалось на большую катушку 15х12 дюймов. "
Запускаем прогу и переходим на вкладку "контур" ставим галочку на "известна емкость и частота".вставляем данные в окошки вкладки и жмем вычислить получаем индуктивность Рх=7441 мкГн,аналогично и Тх вычисляем тут же=728мкГн.
Переходим на вкладку катушка,в окошке индуктивность вы увидите последний параметр вычисленный индуктивности т.е 728мкГн,значит будем считать данные Тх вводим ваш диаметр 225 мм,вводим длинна намотки примерно 4-5 мм,вводим примерный размер провода 0.5 и галочку ставим,"диаметр провода"жмем вычислить получаем число витков для для данной индуктивности = 36 витков. и уточняем диаметр провода для нашего исходного сопротивления ставим галочку "сопротивление катушки" изменившейся нижней строке появится для ввода спротивление вводим сопротивление катушки 2,6 Ом, жмем вычислить,получаем диаметр 0.47 мм,Итого получили данные для Тх при диаметре 225мм 36 витков примерно,сопротивление 2.6 ома индуктивность 728 мкГн.
Расчитываем Рх,для этого с правого окна с результатами копируем индуктивность катушки Рх найденную ранее в левую половину в окошко"индуктивность",в диаметре провода ставим примерный размер 0,3 мм получаем 117 витков для данной индуктивности,ставим галку сопротивление катушки 42,5 Ом вычисляем получаем 116 витков и диаметр провода 0.21 мм...Вот как то так,ни чего сложного..Все вами производимые вычисления в правом окошке программы можно прокручивать и смотреть
Проверим для датчика Фомы в этой же проге,12 дюймов примерно 32 см элипс,
получаем Рх 100 витков для круга в 29см провод 0.22,Тх 32 витка провод 0.5,в процессе сжатия до элипса так и получится примерно 90 и 30 витков.
Как видим прежде всего ориентируемся на вычисленные индуктивности обмоток,потом уже обращяем внимание на сопротивление обмотки Тх,я б не стал уменьшать это сопротивление путем увеличением диаметра провода,но в небольших пределах думаю не критично,только побольше фантомов возможно так как добротность возрастет и естественно ток в катушке

Сообщение отредактировано witek_tym: Mar 21 2014, 17:40

[R0MAN]

Роман давайте так,на примере программы Coil32 и данных датчика Fuma что он вам дал в своем топике,что имеем:"По замерам 10 дюймового эллипса данные у меня были такие:
Rx =42,5om f=18,45 kHz (C=10H)
Tx=2,6om f=59kHz (C=10H)
По этим данным делал большую катушку.
30 витков и 90 витков получалось на большую катушку 15х12 дюймов. "
  Запускаем прогу и переходим на вкладку "контур" ставим галочку на "известна емкость и частота".вставляем данные в окошки вкладки и жмем вычислить получаем индуктивность Рх=7441 мкГн,аналогично и Тх вычисляем тут же=728мкГн.
Переходим на вкладку катушка,в окошке индуктивность вы увидите последний параметр вычисленный индуктивности т.е 728мкГн,значит будем считать данные Тх вводим ваш диаметр 225  мм,вводим длинна намотки примерно 4-5 мм,вводим примерный размер провода 0.5 и галочку ставим,"диаметр провода"жмем вычислить получаем число витков для для данной индуктивности = 36 витков. и уточняем диаметр провода для нашего исходного сопротивления ставим галочку "сопротивление катушки"  изменившейся нижней строке появится для ввода спротивление вводим сопротивление катушки 2,6 Ом, жмем вычислить,получаем диаметр 0.47 мм,Итого получили данные для Тх при диаметре 225мм 36 витков примерно,сопротивление 2.6 ома индуктивность 728 мкГн.
Расчитываем Рх,для этого с правого окна с результатами копируем индуктивность катушки Рх найденную ранее в левую половину в окошко"индуктивность",в диаметре провода ставим примерный размер 0,3 мм получаем 117 витков для данной индуктивности,ставим галку сопротивление катушки 42,5 Ом вычисляем получаем 116 витков и диаметр провода 0.21 мм...Вот как то так,ни чего сложного..Все вами производимые вычисления в правом окошке программы можно прокручивать и смотреть
Проверим для датчика Фомы в этой же проге,12 дюймов примерно 32 см элипс,
получаем Рх 100 витков для круга в 29см провод 0.22,Тх 32 витка провод 0.5,в процессе сжатия до элипса так и получится  примерно 90 и 30 витков.
Как видим прежде всего ориентируемся на вычисленные индуктивности обмоток,потом уже обращяем внимание на сопротивление обмотки Тх,я б не стал уменьшать это сопротивление путем увеличением диаметра провода,но в небольших пределах думаю не критично,только побольше фантомов возможно так как добротность возрастет и естественно ток в катушке

Спасибо! Всё достаточно доходчиво, загрузил прогу проверил, у меня получились данные - там у Фомы круг с диаметром 265 мм, прога выдала
1 ----------------------------------------------------------------------------
Расчет контура
Емкость контура: 10000 пФ
Частота контура: 0,059 МГц
=>Индуктивность контура: 727,673 мкГн
2 ----------------------------------------------------------------------------
Расчет индуктивностей
— Многослойная катушка
Индуктивность катушки 727,673 мкГн
Диаметр каркаса D: 265 мм
Длина намотки l: 5 мм
Сопротивление катушки 2,5 Ом
Тип провода: Manual
=>Толщина катушки c: 3,6 мм
=>Диаметр провода d: 0,6 мм
=>Диаметр провода с изоляцией k: 0,6 мм
=>Нужная длина провода 38,797 м
=>Число слоев: 6
=>Число витков катушки: 46
Короче думаю не заморачиваться с замерами частот - у меня на двух автогенераторах разные показания, брать за основу данные Фомы и мотать с рассчитываемыми диаметрами - хотя здесь диаметр ушел с 0,5 на 0,6, не думаю что это проблема, т.к. чуть большим диаметром можно всегда намотать нужную индуктивность, а нехватку сопротивления компенсировать хромом. Так?

[GSL]

Да, мотать-то можно, вопрос, - как попасть в нужный диаметр провода?!
Вот к примеру диаметр планируемой катушки будет 22,5 см, как прикинуть диаметр для Тх и для Rx - ? Ну и примерное число витков - ?

Я так понял нужна катушка DD,

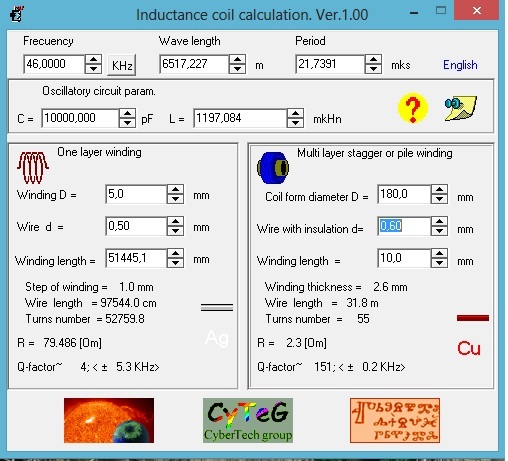

Если нужен диаметр 22,5 по одна катушка -половинка D если ее растянуть до круга получится примерно 180 мм диаметр ( проще сделать один виток D потом поточнее посмотреть сколько получилось). Потом данные подставляем в прогу и подгоняем нужное сопротивление. У меня получилось Тх = 55 витков провод - 0.6

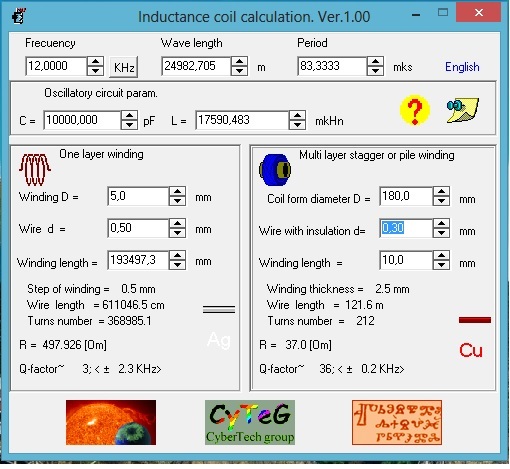

Rx= 212 витков диаметр провода - 0,3

Сообщение отредактировано GSL: Mar 21 2014, 20:25

Вложенные эскизы изображений

[witek_tym]

GSL точно чота тормознул я. 22,5см этож полный размер датчика,а я как за одну половинку посчитал,
Роман ашибачка вышла,звеняюсь Ну щя сам пересчитаеш ес чо

[GSL]

GSL точно чота тормознул я. 22,5см этож полный размер датчика,а я как за одну половинку посчитал,
Роман ашибачка вышла,звеняюсь Ну щя сам пересчитаеш ес чо

Ну да "Ачипятка"
Многие на эти грабли наступают
А 22.5 я несколько раз мотал - помню.

Сообщение отредактировано GSL: Mar 22 2014, 09:03

[R0MAN]

GSL, witek_tym спасибо Вам за участие!
Закуплю теперь провода, буду пробовать...

[Фрэнки]

Приветствую . Я писал тут как то , что тоже попробую катушку сделать , так вот созрел , начну . Катушку думаю делать на Сиболу , хочу дюймов на 11-12 сделать . Хотя есть и АСЕ 250 - если на нее проще сделать , то можно и на нее , но тогда хотелось бы размером побольше , дюймов на 15 . Посоветуйте пожалуйста , какую и на какой прибор проще начинать и еще - дд , моно ? Какой провод и в каком количестве купить ? Что еще для начала нужно ? Еще огромная просьба к спецам - посоветуйте пожалуйста модель мультитестера с частотомером . Естественно чем дешевле , тем лучше , но и работоспособный тем не менее , что бы деньги не на "ветер" . Опыта в принципе ноль , но тем не менее я решил попытаться . Буду выставлять фотоотчет . Первое что мне нужно от катушки это глубина на чермет размером с ложку / вилку / нож и т . д .

Сообщение отредактировано Фрэнки: Apr 1 2014, 10:54

[GSL]

Приветствую . Я писал тут как то , что тоже попробую катушку сделать , так вот созрел , начну . Катушку думаю делать на Сиболу , хочу дюймов на 11-12 сделать . Хотя есть и АСЕ 250 - если на нее проще сделать , то можно и на нее , но тогда хотелось бы размером побольше , дюймов на 15 . Посоветуйте пожалуйста , какую и на какой прибор проще начинать и еще - дд , моно ? Какой провод и в каком количестве купить ?  Первое что мне нужно от катушки это глубина на чермет размером с ложку / вилку / нож и т . д .

Для АСИ дюймов на 15 для начинающего задача непосильная, даже 12' проблема (проблема больше в самом приборе). У меня есть и АСЯ и Сибола(самодел) и определенный опыт по изготовлению катушек. Так что повнрьте на слово.
А вот на Сиболу большую катушку сделать вполне реально.
Вот вам необходимые данные по катушке Сиболы. Тежон:
Тх= L= 1,026mH , R =4, 3 om
Rx = L= 14,85mH , r=63 om

А это данные на мою последеднюю катушку Сибола - элипс:

Tx = 43 в (ПЭЛ 0.45) Ф (270 x 130)

Rx = 235 (ПЭЛ 0.22) Ф (160 x 5)
Сх = 25 в (ПЭЛ 0. 45)

Сх мотается поверх Rx.

[Фрэнки]

Спасибо за внимание к моему вопросу ! Решено - делаем на Сиболу . Пусть будет в районе 11 -12 дюймов . Продолжу . Толщина провода на Тх и Rх может быть одинакова ? Как я понял мотать можно любым медным проводом от 0.3 , до 0.8 мм . Так ? Обязательно ли он должен быть покрыт ( сам провод ) чем то или можно голым медным ? Пока требуется уяснить это и приобрести материал , потом продолжу ..

Сообщение отредактировано Фрэнки: Apr 1 2014, 12:37

[GSL]

Обязательно ли он должен быть покрыт ( сам провод ) чем то или можно голым медным ? ....

Это 1 апрельский розыгрыш ?!! Конечно покрыт лаком.

А диаметр провода я указал. Для разныхкатушек он разный!!
Работа Сиболы и Тежона , в отличие от старых Тезор , резко отличается если изменить диаметр провода! Особенно для передающей катушки Тх.

Сообщение отредактировано GSL: Apr 1 2014, 15:06

[Фрэнки]

Нет это не розыгрыш , просто я вообще далек от этого , но тем не менее хочу попробовать . Спасибо .

[handyman]

А диаметр провода я указал. Для разныхкатушек он разный!!
Работа Сиболы и Тежона , в отличие от старых Тезор , резко отличается если изменить диаметр провода! Особенно для передающей катушки Тх.
[/quote]
Привет специалистам! Достался по случаю блок с наушниками от Тесоро Сэнд Шарка, саму катушку сейчас не продают, делают только несменные катухи с 2011 года. Возможно изготовление катушки к данному прибору, реагирующей на мелкий голд? Есть зависимость между формой (круг/овал) и чуствительностью катухи для пульс детектора типа Сэнд шарк? Коннектор на 2 пина, похожий нашел на Е-бее, профильную ветку читал, но не понятно детали- 40-50 витков мед.провода в эмали диам. 0.4-0.6мм для катухи диам..30см концы зачистить, подключить к прибору-провести тест по воздуху, убавлять по 5 витков, найти максимум, залить катушку эпоксидкой, подключить проводом к блоку- и вперед! Нечем мерить индуктивность. Тока вольтметр/амперметр/Омметр в одном. Экранировать обмотку и кабель надо? Буду рад любому совету)

[R0MAN]

Подскажите пожалуйста, как правильно заменить сопротивление экрана катушки из графита? Один контакт понятно что к разъеме - к контакту общего экрана, а вот куда второй?
Когда замеряю в разных точках на самом графите, то и показания разные - как я понял, просто надо добиться меньшего сопротивления по всем точкам графитового экрана?
Заранее благодарю за ответ!

[AlexVolsk]

Так как нет образца для проведения замеров, обращаюсь к Вам. Какая индуктивность стандартной катушки Tx и Rx металлодетектора Garrett AT Pro . Какая должна быть разность частоты между этими катушками для правильного отображения VDI.

[Войцех]

Есть прибор Гаррет сеа хантер марк 2 , он импульсник - реально ли на него сделать большую катушку для поиска по земле ? Говорят , что на импульсник катушку сделать достаточно просто . Опыта к сожалению у меня нет , но интересно было бы попробовать . Может ссылкой какой кто поделится ?
