abvgd-ka я вот ну ни как не понимаю,почему у вас вызывают такое раздражение нормальные измерительные приборы?Тем более от вас профессионального изобретателя имеющего патенты, слышать такое ну очень странно!!Делаете вы витухой,ну и делайте на здоровье,для меня стыки в обмотке как то не приемлимы,потому я лучше лицендрата накручу ес на то пойдет,а так всяко разно проще накрутить нормальным медным проводом,и получится ни как не хуже витухи..не свч все таки мотаем.Да и мотаем не чтоб видео снимать так то ,понимаете можно на коленке намотать настроить так себе и оно будет работать,снять видео,НО большой вопрос как оно в поле,в стерне,в мусорке, в минерализированой удобрениями почве будет работать,вот это да! видео думаю так часов на пять надо снять чтоб все условия показать и как оно себя ведет.Только кому оно надо
Да и по Эдисону,вы считаете что он поступил умно?Дык это не так ,теперь новый сотрудник напрочь забудет формулы и расчеты,и у всегда будет искать мензурку,и не дай аллах ей разбиться..каждый должен сам решать как и чем достичь нужной цели

Сообщение отредактировано witek_tym: Jul 3 2013, 15:20

[witek_tym]

abvgd-ka верхняя схема не гуд,ибо лишняя не действующяя катушка в датчике внесет искажения в сигнал,нижняя нормально,также организована катушка ака унико3,начальные кондеры стоят в катушке,на остальные две в переключателе на штекере.единственное отлечие на тх ставится емкость на нижнюю частоту,так как контур последовательный в ней.
Но вот уверяю вас не нужна аське многочастотка..ну макс пару частот для извращений так сказать,и то вторая это ниже основной для глубины

Сообщение отредактировано witek_tym: Jul 3 2013, 19:01

[witek_tym]

Делайте конешно если есть время и желание Просто даже для ака унико3,я не понимаю зачем такая катушка Она на мой взгляд примемлима только для беркута,он может не выключая и не перегружая прибор менять частоту,тут она оправдана для проверки спорных целей на разных частотах..ну это как бы мое мнение,ни кому не навязываю
А закончик да протащили..сейчас надо вырабатывать алгоритм поведения при встрече с нехорошими людьми Нашел!отложи в сторонку присыпь место приметь,потом заберем а чего ищю,дак металлолом,метеориты,фантики в конце концов

Сообщение отредактировано witek_tym: Jul 3 2013, 19:26

[Фрэнки]

Приветствую . Назрел еще вопрос . Тезоро Сибола . Допустим мне совсем не важна дискриминация на данном приборе , важна сила отклика в зависимости от размера и глубины объекта , что собстенно Сибола неплохо делает . Так вот нельзя ли упростить изготовление катушки сделав ее без дискрима ? Или это не играет роли ? Если что , то просьба сильно не смеяться ..

[witek_tym]

Дискрим т.е.умение определять тип цели это функция прибора но не датчика,от вида датчика его типа и размера зависит глубина обнаружения и ширина сканируемой площяди

[Фрэнки]

Понятно , спасибо !

[SolAD]

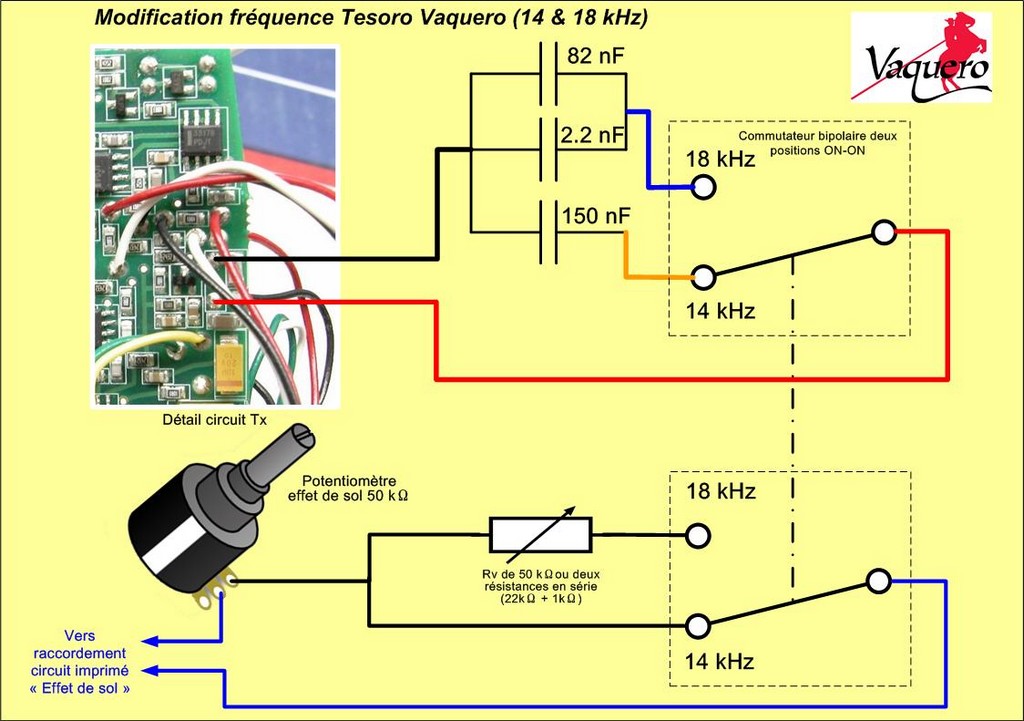

Из Вакуэро довольно легко сделать 2-х частотник. Он прекрасно работает на 18 кГц как Лобо или Тежон. Вот как делают французы.

Доброго времени суток форумчане. Имею в своем арсенале Vaka, поэтому заинтересовала данная модернизация. Подскажите что это за резюк такой? Может кто так уже делал? Тренируюсь в изготовлении самодельных девайсов (катушек) в работе проект ДД 15/12 для Vaka. Вопрос – на сколько уходит частота при заливке обмоток эпоксидкой? при нанесении графитового экрана? Кстати об экране – на чем лучше замешивать графит, ЦН лак или ПВА?


Вложенные изображения

[GSL]

Резистор подстроечный (можно 25 или 50 кОм ) и пара емкостей (обязательно пленочных) и получите вторую частоту.
В простейшем случае достаточно только емкость. Резистор нужен для подстройки дискрима.
При заливке частота не уходит если не менять "геометрию" катушки, но меняется баланс и иногда значительно, поэтому заливают в 2-3 этапа. Не забываем оставить настроечную петлю, которой в после полной залики подстраиваем баланс катушки.
Графит лухше разводить на лаке, но проще на ПВА. Недостаток ПВА он впитывает воду - нужно принимать меры после нанесения экрана.
На самом деле это дело вкуса. Многие делают на ПВА, потом слой стеклоткани ,затем лака и получается отлично.

Сообщение отредактировано GSL: Feb 24 2014, 12:01

Вложенные эскизы изображений

[antep]

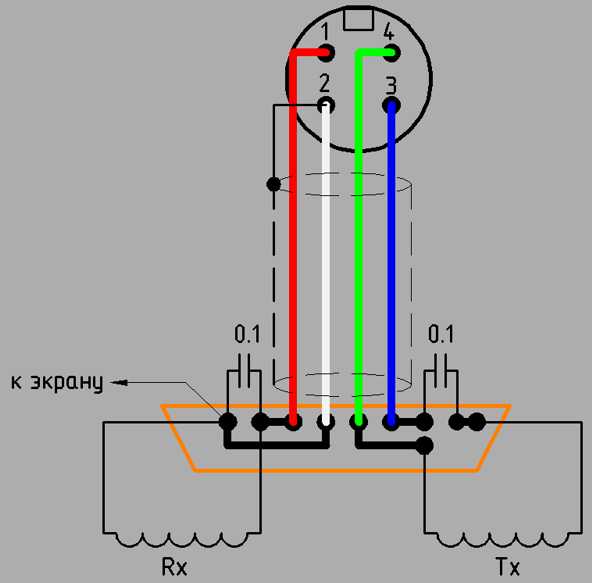

Товарищи подскажите-имею на руках ака сигнум мфт и несколько агентовских катушек : 10 и 15дд. есть большое желание адаптировать агентовские катушки к сигнуму,но марс молчит,янычар вообще посоветовал новые катушки прикупить)))..вообщем надежда на Вас! комрады подсказали распайку катушки ака ######/?p=5101 где есть 2 кондюка,в агентовской катушке кондюков нет.по заверению некоторых на агенте катушки от ака работали без проблем,после переброса проводов 1-4 и 2-3 и адаптации датчика, а на сигнуме,по идее он сам должен подстроить.Подскажите реально ли это? С Ув.

Сообщение отредактировано antep: Feb 24 2014, 16:20

Вложенные эскизы изображений

[witek_tym]

Если в датчике кондеров нету,то можно подогнать датчик под ака..лепиш коробочку перед штекером как по типу катушки унико-3,туда плату с разводкой согласно схеме под кондеры,береш пачку кондеров пленочных и погнал подбирать..это теориритически..но выглядеть это будет как жесточайший ананизмь .Имхо быстрей и проще новую катушку сваять или купить.Сам прикинь что лучше Х00000 Пф последних четыре ноля подбирать или подобрать два близких кондера и парой витков в резонанс попасть..Но сам решай,даже если попадеш грубо ,потом еще и мелкими емкостями доводить в парарель,коробушка с кондерами нормальная должно получится

Сообщение отредактировано witek_tym: Feb 24 2014, 19:41

[witek_tym]

Как то по лету достался мне пробник осциллографический уысбе,.Доставили его значит ко мне,подключил его к компу,проверил работает,,простенький до немогу входа открытые,внешней синхры нетуть,отключил и закинул его на шкапчик,типа позже посмотрю и забыл про него.Сегодня чот попался он мне на глаза решил я его поковыряться,достал сорекса воткнул переходник взял пару кондеров и вот осцилограммы с него

Входа конечно шумноваты
А это РХ через половинку тлки 072

Вот такой вот китайский зверек за 40 баксов ,мне думается вполне годный для наших целей

[GSL]

Товарищи подскажите-имею на руках ака сигнум мфт и несколько агентовских катушек : 10 и 15дд. есть большое желание адаптировать агентовские катушки к сигнуму,но марс молчит,янычар вообще посоветовал новые катушки прикупить)))..вообщем надежда на Вас! комрады подсказали распайку катушки ака  ######/?p=5101 где есть 2 кондюка,в агентовской катушке кондюков нет.по заверению некоторых на агенте катушки от ака работали без проблем,после переброса проводов 1-4 и 2-3 и адаптации датчика, а на сигнуме,по идее он сам должен подстроить.Подскажите реально ли это? С Ув.

Без емкостей работать не будет. Мало того можете сжечь прибор, т.к. без последовательного конденсатора катушка представляет собой КЗ перемычку.

[Ioan Susanin]

Господа изобретатели ,а на тёрку нельзя трёхчастотную,или хотя бы двухчастотную катушку сделать ? Или чип в катушке не позволит этого сделать ? Можно наверное с тумблером сделать и им переключать с частоты на частоту,или заблуждаюсь ?

Сообщение отредактировано Ioan Susanin: Feb 25 2014, 10:58

[antep]

скажите,а что нужно знать,чтобы поставить правильную емкость?! это в принципе реально и можно ли обойтись малой кровью?!

[Omega]

antep без обид, но тут иной раз с приборами (у меня осцил, измеритель RLC, мультиметр) нормально по быстрому настроить не получается.
Не хочу напугать, но что бы ты не потерял кучу времени, осмелюсь хаменить: маллой кровью никак!
Конечно, если прочитать на этом форуме 2-3 основные темы по настройке самоделок, то настроить можн и с обычным мультиметром. Но это нужно очень-очень стараться, убить кучу времени...уж точно не малой кровью.

[witek_tym]

скажите,а что нужно знать,чтобы поставить правильную емкость?! это в принципе реально и можно ли обойтись малой кровью?!

http://www.reviewdetector.ru/index.php?showtopic=80022&st=0
http://www.reviewdetector.ru/index.php?showtopic=155497
http://www.reviewdetector.ru/index.php?showtopic=205874
Вот для начала изучите,потом освойте вспомогательные программы Coil32 и Induct ,паяете вспомогательные устройства,с помощью их снимаете характеристики контуров в датчике вычисляете индуктивность,определяете резонансный не резонансный тип датчика ,с помощью прог расчитываете примерную емкость на нужную вам частоту,предварительно настраиваете датчик с помощью вспомогательных устройств и уже только тогда можно припаивать штекер и подключать к прибору!!!!!
Вот такая малая кровь получается,то что к агенту акашные датчики подключают,так это заложено в самом агенте,в сигнуме возможности адаптации датчика от другого мд оператором нет
Ioan Susanin Так это у Стрелка надо спрашивать,он знает как там с чипом в датчике терр обстоят дела

Сообщение отредактировано witek_tym: Feb 25 2014, 14:35

[GSL]

witek_tym достаточно подробно написал.
Добавлю :
Катушки Тх и Rx -резоаннсные. Выяснив частоту Тх можно подобрать емкость в тестовой катушке. Проще всего и безопаснее (для прибора ) с помощью самодельного генратора (в этой теме вначале почитайте).
Допустим в приборе Тх= 8кГц.
Индуктивность новой катушки неизвестна. Если подключить ее к автогенератору и посоеденить параллельно 100Н - получим частоту 1. С помощью формул легко вычисляется индуктивность тестовой катушки. Дальше просто вычисляем какую нужно поставить емкость чтобы получилась частота 8 кГц.
Теперь нужно подобрать емкость в приемную катушку.
Аналогично подключаем тестовую катушку с той-же самой емкотью 100н к автогенератору получаем частоту 2 и вычиляем индуктивность приемной катушки.
Далее вычисляем емкость для приемной катушки чтобы получилось 8 кГц.
Так определяются примерные емкости для катушек. Т.к. емкости имеют разброс, то сразу не угадаете. Дальше уже идет нужно будет подбирать.

Сообщение отредактировано GSL: Feb 25 2014, 16:45

[antep]

Товарищи,огромное спасибо за ответы,буду разбираться,авось получится..а вот ваше мнение-обладает ли автор этой катушки всей необходимой информацией.то есть можгно ли все узнать у автора этой катушки?!(если он конечно же скажет) или даже у автора будут танцы с бубном?!

[witek_tym]

Товарищи,огромное спасибо за ответы,буду разбираться,авось получится..а вот ваше мнение-обладает ли автор этой катушки всей необходимой информацией.то есть можгно ли все узнать у автора этой катушки?!(если он конечно же скажет) или даже у автора будут танцы с бубном?!

У автора конечно можно по пытаться узнать все данные о датчике,но я так понимаю агент коммерческий проект,потому сомневаюсь что он чего то скажет.У автора танцы с бубном будут но значительно меньшие,потому что его датчик уже готовое изделие и изделие расчитанное на агент мд,но ни как ни на сигнум.Предполагаю что датчик агента не резонансный,потому и кондеры в блоке устанавливают,а датчикам АКА предьявляются очень жесткие требования при изготовлении

[antep]

Да..марс говорил,что он ушел от резонанса. Вобщем резюмируя-с сига на агент без проблем,а с агента на сиг-танцы!
