Вопросы по настройке самодельных катушек

[Чемберлен]

С такими познаниями в электронике я бы поостерегся, с Вашей стороны, давать советы в этой ветке.

Я с вами категорически согласен.

[dmitryru]

Сегодня снял резистор 2,4 мОм с катушки 7х11 сигал на Rx не изменился, но слегка упала амплитуда ( было без усилителя 8мВ - стал 7мВ), поставил резистор 10мОм амплитуда осталась на 7мВ - осталось проверить в полях, а то может катушка стала ужасно глючить

Если резистор ставят для того чтоб убрать глюки - то почему его нет на 15дд

И почему у Фишера всегда 22мОм, а у Т2 есть и 12мОм и 2,4мОм

[ruusik]

Ребята! Хватит переливать из пустого в порожнее и мучать катушки! 20-30 40 мОм.
Покажите наконец свои результаты на 5 коп Е2!
Dmytryru- марс с вами поделился своим секретом военного кабеля? Или зажилил?
Удачи вам всем искренне! Мы за вами наблюдаем.

[dmitryru]

Ребята! Хватит переливать из пустого в порожнее и мучать катушки! 20-30 40 мОм.
  Покажите наконец свои результаты на 5 коп Е2!
  Dmytryru- марс с вами поделился своим секретом военного кабеля? Или зажилил?
Удачи вам всем искренне! Мы за вами наблюдаем.

Ну мне то не чем делиться - мне нужна только снайперка .
А резистор я поменял т.к. не нравится как 7х11 отрабатывает по мелкой чешуе

Результаты по воздуху - лучше даже и не смотреть, у меня 5ДД и 7Х11 по воздуху почти одинаковые, а вот в почве разница уже ощутимая

ПС: Секрет кабеля не выдаёт

[rcv]

Посоветуйте схемку автогенератора для последовательного резонанса. Намотал катушку для АКА свел, на пенопласте все работает. Настала пора заливать эпоксидкой. У АКА особенность передающая катушка стоит в последовательном резонансе. Хочется контролировать процесс заливки и окончательного сведения. Автогенератор от Вайтса с последовательным резонансом не работает, только с паралельным. Помогите, только что по проще пожалуйста.

[Andrey_Kharkov]

Я с вами категорически согласен.

Не ошибается тот, кто ничего не делает. От Вас ЛИЧНО, никакой ПОЛЬЗЫ в этом топике
я не заметил.

Ребята! Хватит переливать из пустого в порожнее и мучать катушки! ....
Покажите наконец свои результаты на 5 коп Е2!

Русик, мы не переливаем, мы эксперементируем.
Меня, например, впечатлили результаты даже на стенде (на подставке в комнате, средь шумного фона). Кстати, похоже я догадался о причине неотстройки от грунта твоей катушки.

Там есть разные варианты настройки катушки. Можно сделать бОльшую чуйку на крупную медь (типа 2-5 коп катя-лиза), а можно более равномерную на все металлы (но чуть меньше на круплую медь). Так что результаты - такое дело... Честно скажу, пытаюсь повысить чуйку на Au-Ag...

Сейчас работаю над корпусом.

Секрет кабеля не выдаёт

У меня - в оболочке из термоусадки два качественных кабеля. Коаксиал+два в экране.

[dmitryru]

У меня - в оболочке из термоусадки два качественных кабеля. Коаксиал+два в экране.

Да не нравится мне термоусадка, а Белоруский антенный кабель найти не могу

Два в экране сам делал?

Сообщение отредактировано dmitryru: Mar 6 2012, 20:23

[Andrey_Kharkov]

Вопрос к Fuma, а также ко всем, кто делал катушки в СВОЁМ корпусе:

Кто как (и из чего) делал "уши" для крепления катушки к штанге МД? Конструктивом поделитесь, плиз! Что-б не оторвались через месяц....

[Andrey_Kharkov]

Да не нравится мне термоусадка, а Белоруский антенный кабель найти не могу

Два в экране сам делал?

Угу, сам. У нас, вообще-то есть в городе свой завод "Южкабель"

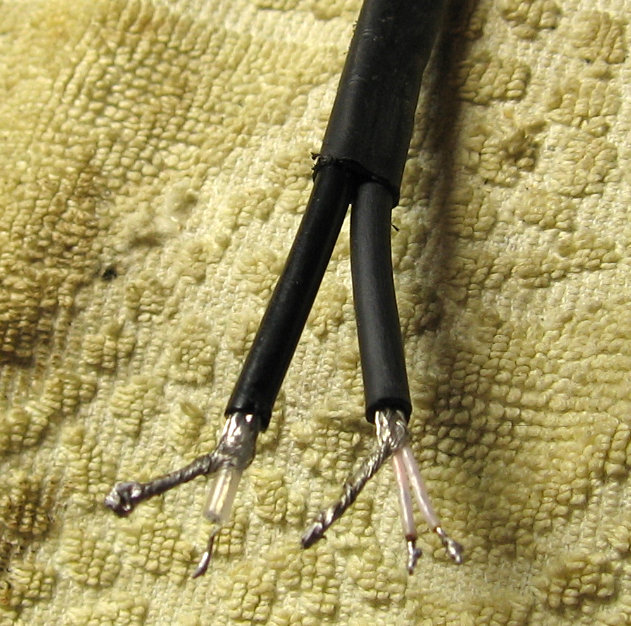

Многожильный (гибкий) коаксиал и "два в фторопласте в екране" в оболочке из термоусадки.
Вот фото со вспышкой

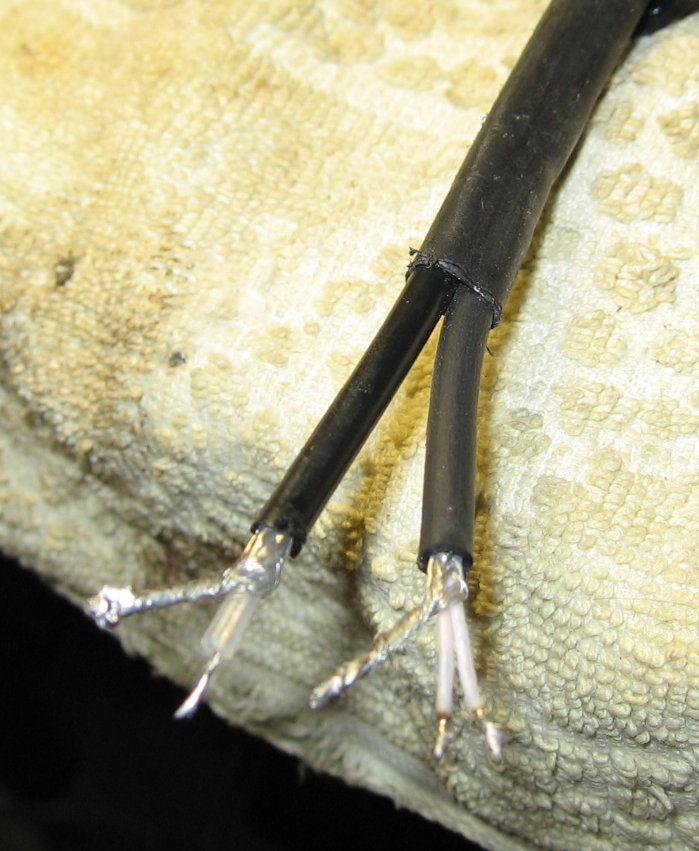

и без

[Чемберлен]

Андрей Харьков, можно вас попросить игнорировать мои вопросы?

[Чемберлен]

Подскажите, какой максимальный диаметр обмотки можно намотать?

[dmitryru]

Подскажите, какой максимальный диаметр обмотки можно намотать?

[Yuran-vld]

Вопрос к Fuma, а также ко всем, кто делал катушки в СВОЁМ корпусе:

Кто как (и из чего) делал "уши" для крепления катушки к штанге МД? Конструктивом поделитесь, плиз!  Что-б не оторвались через месяц....

Из листа стеклотекстолита делается вехняя часть катушки, в ней прорези под уши. Уши из стелотекст в два слоя и в эти прорези, всё на этоксидку. Снизу к листу пенопласт 1-1.5 см , в нем прорези под катушки. И еще снизу лист понкого стеклот.
Всё это работает 10 лет и ни чего не отваливается и термостабильность не уходит.

Сообщение отредактировано Yuran-vld: Mar 7 2012, 09:31

[Andrey_Kharkov]

Спасибо большое за конструктив!
Жаль, не могу репутации добавить..... недоступно....

[ruusik]

ПС: Секрет кабеля не выдаёт

Мог хотя бы в личку вам написать . Ваши результаты то содрал. Эх , не зря я однажды высказался - за что и пострадал.

[ruusik]

[quote=Yuran-vld,Mar 7 2012, 10:23]
Из листа стеклотекстолита делается вехняя часть катушки, в ней прорези под уши. Уши из стелотекст в два слоя и в эти прорези, всё на этоксидку. Снизу к листу пенопласт 1-1.5 см , в нем прорези под катушки. И еще снизу лист понкого стеклот.


Я тож делал по подобной схеме только стеклотекстолит темно коричневый. ОООчень крепко.

[Чемберлен]

[quote=ruusik,Mar 7 2012, 22:10]
[quote=Yuran-vld,Mar 7 2012, 10:23]
Из листа стеклотекстолита делается вехняя часть катушки, в ней прорези под уши. Уши из стелотекст в два слоя и в эти прорези, всё на этоксидку. Снизу к листу пенопласт 1-1.5 см , в нем прорези под катушки. И еще снизу лист понкого стеклот.
Я тож делал по подобной схеме только стеклотекстолит темно коричневый. ОООчень крепко.
[/quote]
а почему бы вам уважаемые сразу не уточнить насчет снятия фольги?))

[GSL]

а почему бы вам уважаемые сразу не уточнить насчет снятия фольги?))

Фольгированный стеклотекстолит применять нельзя. А вот к сожалению найти нефольгированный проблема .
Тоже делал уши из склеенного тонкого стеклотекстолита - получается крепче пластика такойже толщины.
Фома делает уши для катушек из толстого тестолита. Все это на любителя.
По таким же формам делают уши, вырезая их из пластика, а потом склеивают П-образную конструкцию и ее уже вставляют в катушку.

[Yuran-vld]

а почему бы вам уважаемые сразу не уточнить насчет снятия фольги?))

точно, вот подстава то ну мы же не в детском саде

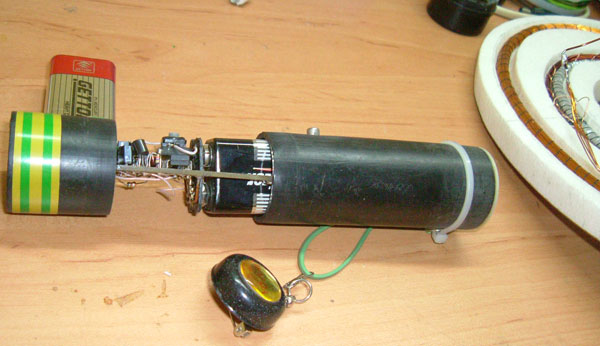

ЗЫ: на фото в правой части катушка перед заливкой "снизу"

Сообщение отредактировано Yuran-vld: Mar 8 2012, 11:26

Вложенные эскизы изображений

[Yuran-vld]

вот фото готовой снизу, там тех отверстие на всякий случай.
заклеивается кружочком стеклотекст. и если что можно добраться

ЗЫ: кабель от старого монитора, три провода в отдельном экране + еще несколько и всё это еще в одном хорошем экране - можно правильно подключить экран, что по нему не текли токи (с одной стороны)

Сообщение отредактировано Yuran-vld: Mar 8 2012, 11:38
