QUOTE(dmitryru @ Mar 3 2012, 13:50) Мой мултиметр не потдаётся логике  Мультитмер применяют обычно для других целей. Он не предназначен для "правильного" измерения маленького перменного напряжения тем более для частоты болше 50 Гц  . Это просто "показометр". Для постоянного напряжения очень удобно, а переменное особенно маленькие значения обычно измеряют или осциллографом, или ламповым вольтметром.И не нужно забывать разницу между амплитудой переменного напряжения и действующим значением (проще говоря выпрямленным напряжением) которое показывает мультиметр и ламповый вольтметр. |
   |

|
|
|
|
|
| Yuran-vld |
Mar 3 2012, 16:56
Создана
#522
|
|
Профи Группа: Посетители Сообщений: 1,964 Зарегистрирован: 26-September 11 Пользователь №: 34,204 Металлоискатель: Deus II WS6 b3.02 Пол: мужской Репутация: 197 кг  |
QUOTE(dmitryru @ Mar 3 2012, 10:20) Да мне кажется что этот резистор 2,4 мОм - слишком сильно подымает амплиту в Rx, вот и хочу попробовать немного увиличить его. Думаю они поставили какой был под рукой, возможно катушка будет лучше работать с резистором 5мОм. Дмитрий, я уже где то писал... дело не в изменении амплитуды. Посмотри сигнал на выходах СД (синхро детекторов): в идеале там должен быть "0" по обоим каналам (обычно в ноль сводят канал Х, а амплитуду в Y сводят в ноль этим резистором, в послед с конденсатором). Значение этого резистора должно быть таким, какое есть. -------------------- 2001---->D1+EQ800+D2 WS6
|
|
|
|
|
|
|
|
| dmitryru |
Mar 3 2012, 16:57
Создана
#523
|
|
Профи Группа: Забанены Сообщений: 2,255 Зарегистрирован: 26-May 10 Из: Москва ВАО Пользователь №: 18,424 Репутация: 82 кг |
QUOTE(GSL @ Mar 3 2012, 17:04) Мультитмер применяют обычно для других целей. Он не предназначен для "правильного" измерения маленького перменного напряжения тем более для частоты болше 50 Гц . Это просто "показометр". Для постоянного напряжения очень удобно, а переменное особенно маленькие значения обычно измеряют или осциллографом, или ламповым вольтметром.И не нужно забывать разницу между амплитудой переменного напряжения и действующим значением (проще говоря выпрямленным напряжением) которое показывает мультиметр и ламповый вольтметр. А стрелочный покажет хоть эффективное? -------------------- Не курю - Перешёл на электронку.
|
|
|
|
|
|
|
|
| Yuran-vld |
Mar 3 2012, 17:07
Создана
#524
|
|
Профи Группа: Посетители Сообщений: 1,964 Зарегистрирован: 26-September 11 Пользователь №: 34,204 Металлоискатель: Deus II WS6 b3.02 Пол: мужской Репутация: 197 кг |
только осциллограф. Все другие измерители (в том числе на звуковых картах) - не имеют смысла. Лучше двух канальный.
ЗЫ: у стрелочных низкое входное сопротивление, они "просаживают" всё , что измеряют Сообщение отредактировано Yuran-vld: Mar 3 2012, 17:08 -------------------- 2001---->D1+EQ800+D2 WS6
|
|
|
|
|
|
|
|
| Andrey_Kharkov |
Mar 3 2012, 18:59
Создана
#525
|
|
Пользователь Группа: Забанены Сообщений: 95 Зарегистрирован: 4-March 11 Пользователь №: 27,192 Металлоискатель: Fisher F70 Репутация: 5 кг  |
QUOTE(Yuran-vld @ Mar 3 2012, 17:07) ЗЫ: у стрелочных низкое входное сопротивление, они "просаживают" всё , что измеряют Померял цифрой сопротивление советского ТЛ-4М, выставленного в режим измерения переменного напряжения. Получилось 83 кОм. Это считается низкое? |
|
|
|
|
|
|
|
| Yuran-vld |
Mar 3 2012, 22:47
Создана
#526
|
|
Профи Группа: Посетители Сообщений: 1,964 Зарегистрирован: 26-September 11 Пользователь №: 34,204 Металлоискатель: Deus II WS6 b3.02 Пол: мужской Репутация: 197 кг |
"Измерение входного сопротивления вольтметра можно осуществить с помощью источника питания, внутреннее сопротивление которого по сравнению с входным сопротивлением вольтметра пренебрежимо мало... и т.д. по методике "
Для ТЛ-4М входное сопротивление 2,5 кОм/В ЗЫ: нормальным считается от 1 Мом. Сообщение отредактировано Yuran-vld: Mar 3 2012, 22:50 -------------------- 2001---->D1+EQ800+D2 WS6
|
|
|
|
|
|
|
|
| Andrey_Kharkov |
Mar 4 2012, 14:09
Создана
#527
|
|
Пользователь Группа: Забанены Сообщений: 95 Зарегистрирован: 4-March 11 Пользователь №: 27,192 Металлоискатель: Fisher F70 Репутация: 5 кг |
QUOTE(Yuran-vld @ Mar 3 2012, 22:47) Для ТЛ-4М входное сопротивление 2,5 кОм/В ЗЫ: нормальным считается от 1 Мом. 83 кОм на диапазоне 3v~ , получается 27, 66 кОм/вольт А что мешает измерять напрядение стрелочным прибором ЧЕРЕЗ последовательно включённый резистор 1мОм, веть резистор не изменяет напрядение, он изменяет силу тока. Токопотребление индикатора ничтожно. |
|
|
|
|
|
|
|
| Fuma |
Mar 4 2012, 14:16
Создана
#528
|
|
Профи Группа: Продавцы Сообщений: 2,229 Зарегистрирован: 1-September 09 Пользователь №: 11,796  Пол: мужской Репутация: 1414 кг |
Можно измерять тем, чем можно измерить. Если измерить не получается, стрелка не отклоняется, надо искать другой измеритель. Или делать усилитель для измерителя.
|
|
|
|
|
|
|
|
| Yuran-vld |
Mar 4 2012, 15:19
Создана
#529
|
|
Профи Группа: Посетители Сообщений: 1,964 Зарегистрирован: 26-September 11 Пользователь №: 34,204 Металлоискатель: Deus II WS6 b3.02 Пол: мужской Репутация: 197 кг |
QUOTE(Andrey_Kharkov @ Mar 4 2012, 14:09) 83 кОм на диапазоне 3v~ , получается 27, 66 кОм/вольт А что мешает измерять напрядение стрелочным прибором ЧЕРЕЗ последовательно включённый резистор 1мОм, веть резистор не изменяет напрядение, он изменяет силу тока. Токопотребление индикатора ничтожно. С такими познаниями в электронике я бы поостерегся, с Вашей стороны, давать советы в этой ветке. -------------------- 2001---->D1+EQ800+D2 WS6
|
|
|
|
|
|
|
|
| dmitryru |
Mar 4 2012, 17:38
Создана
#530
|
|
Профи Группа: Забанены Сообщений: 2,255 Зарегистрирован: 26-May 10 Из: Москва ВАО Пользователь №: 18,424 Репутация: 82 кг |

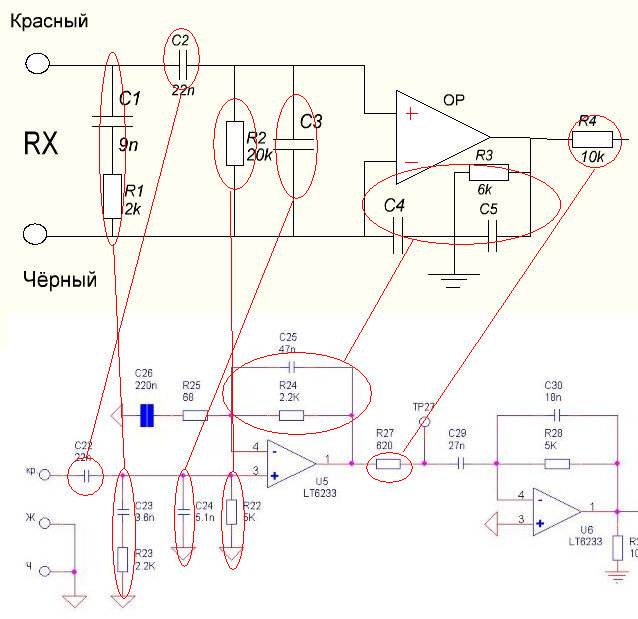

Попытался срисовать ОУ с прибора
 Что то не очень похожа на Фишер   Сообщение отредактировано dmitryru: Mar 4 2012, 17:38 -------------------- Не курю - Перешёл на электронку.
|
|
|
|
|
|
|
|
| Andrey_Kharkov |
Mar 4 2012, 17:42
Создана
#531
|
|
Пользователь Группа: Забанены Сообщений: 95 Зарегистрирован: 4-March 11 Пользователь №: 27,192 Металлоискатель: Fisher F70 Репутация: 5 кг |
QUOTE(Yuran-vld @ Mar 4 2012, 15:19) С такими познаниями в электронике я бы поостерегся, с Вашей стороны, давать советы в этой ветке. Какими, "такими"? Понятие "падение напряжения на резисторе" справедливо при наличии токовой нагрузки. Величина падания напряжения на резисторе зависит от сопротивления (токопотребления) нагрузки. В незамкнутой цепи падение напряжения на резисторе не происходит. |
|
|
|
|
|
|
|
| Andrey_Kharkov |
Mar 4 2012, 17:52
Создана
#532
|
|
Пользователь Группа: Забанены Сообщений: 95 Зарегистрирован: 4-March 11 Пользователь №: 27,192 Металлоискатель: Fisher F70 Репутация: 5 кг |
QUOTE(dmitryru @ Mar 4 2012, 17:38) Попытался срисовать ОУ с прибора Что то не очень похожа на Фишер Почему? Очень похоже. Первая схема откуда? |
|
|
|
|
|
|
|
| dmitryru |
Mar 4 2012, 17:57
Создана
#533
|
|
Профи Группа: Забанены Сообщений: 2,255 Зарегистрирован: 26-May 10 Из: Москва ВАО Пользователь №: 18,424 Репутация: 82 кг |
QUOTE(Andrey_Kharkov @ Mar 4 2012, 18:52) Почему? Очень похоже. Первая схема откуда? Teknetics T2 -------------------- Не курю - Перешёл на электронку.
|
|
|
|
|
|
|
|
| Fil721 |
Mar 4 2012, 17:59
Создана
#534
|
|
Профи Группа: VIP Сообщений: 4,145 Зарегистрирован: 18-January 08 Из: КимовсК Пользователь №: 3,377 Пол: мужской Репутация: 741 кг |
первая схема неправильная ...
-------------------- Ремонт плат газкотлов.
|
|
|
|
|
|
|
|
| Andrey_Kharkov |
Mar 4 2012, 18:10
Создана
#535
|
|
Пользователь Группа: Забанены Сообщений: 95 Зарегистрирован: 4-March 11 Пользователь №: 27,192 Металлоискатель: Fisher F70 Репутация: 5 кг |
QUOTE(dmitryru @ Mar 4 2012, 17:57) Teknetics T2 Ну и в чём непохожесть?  |
|
|
|
|
|
|
|
| Yuran-vld |
Mar 4 2012, 20:44
Создана
#536
|
|
Профи Группа: Посетители Сообщений: 1,964 Зарегистрирован: 26-September 11 Пользователь №: 34,204 Металлоискатель: Deus II WS6 b3.02 Пол: мужской Репутация: 197 кг |
Andrey_Kharkov
Издеваешься? Или правда так считаешь? -------------------- 2001---->D1+EQ800+D2 WS6
|
|
|
|
|
|
|
|
| dmitryru |
Mar 4 2012, 21:17
Создана
#537
|
|
Профи Группа: Забанены Сообщений: 2,255 Зарегистрирован: 26-May 10 Из: Москва ВАО Пользователь №: 18,424 Репутация: 82 кг |
QUOTE(Fil721 @ Mar 4 2012, 18:59) первая схема неправильная ... Поправьте плиз  -------------------- Не курю - Перешёл на электронку.
|
|
|
|
|
|
|
|
| dmitryru |
Mar 4 2012, 21:20
Создана
#538
|
|
Профи Группа: Забанены Сообщений: 2,255 Зарегистрирован: 26-May 10 Из: Москва ВАО Пользователь №: 18,424 Репутация: 82 кг |
QUOTE(Andrey_Kharkov @ Mar 4 2012, 19:10) Ну и в чём непохожесть? есть непохожесть - но это может я не правильно срисовал -------------------- Не курю - Перешёл на электронку.
|
|
|
|
|
|
|
|
| dmitryru |
Mar 5 2012, 13:30
Создана
#539
|
|
Профи Группа: Забанены Сообщений: 2,255 Зарегистрирован: 26-May 10 Из: Москва ВАО Пользователь №: 18,424 Репутация: 82 кг |
QUOTE(Andrey_Kharkov @ Mar 4 2012, 15:09) 83 кОм на диапазоне 3v~ , получается 27, 66 кОм/вольт А что мешает измерять напрядение стрелочным прибором ЧЕРЕЗ последовательно включённый резистор 1мОм, веть резистор не изменяет напрядение, он изменяет силу тока. Токопотребление индикатора ничтожно. Andrey_Kharkov поиграйся - забавная програмка  Начала электроники - симулятор.zip Сообщение отредактировано dmitryru: Mar 5 2012, 13:33 -------------------- Не курю - Перешёл на электронку.
|
|
|
|
|
|
|
|
| Andrey_Kharkov |
Mar 5 2012, 14:49
Создана
#540
|
|
Пользователь Группа: Забанены Сообщений: 95 Зарегистрирован: 4-March 11 Пользователь №: 27,192 Металлоискатель: Fisher F70 Репутация: 5 кг |
Я говорил о незамкнутой цепи. Вольтметр, (низкоомный) таки сам является нагрузкой. Втупил...
|
|
|
|
|
|
 |
