Вопросы по настройке самодельных катушек

[dmitryru]

GSL

А V+ и V- куда?

Микросхема то уже запитана

Сообщение отредактировано dmitryru: Feb 28 2012, 08:32

[Чемберлен]

Видел в магазе клейкую ленту алюминевую, при желании можно намотать без разрыва. Подскажите кто где добывает провод?

[Andrey_Kharkov]

Fuma, GSL, - спасибо. Теперь более-менее ясно. Будем делать дальше.
Я бы тоже взял екран от "витой пары", но под рукой нет такого провода.

Видел в магазе клейкую ленту алюминевую, при желании можно намотать без разрыва.

А её цену видели? (и, кстати, толщину тоже. ей бы броники обклеивать.. )
Я "видел в магазине" обычный двухсторонний скотч и тонкую пищевую фольгу. Методом наложения одного на другое получаем искомое

Подскажите кто где добывает провод?

Провод на обмотки катушки:
0.5мм - петля размагничивания кинескопа в цветном телевизоре или CRT мониторе.
0.25мм - силовое реле, трансформатор... радиорынок

Провод на кабель:
На радиорынке берём отдельно провод "две жилы в екране", отдельно "коаксиал 75ом, гибкий, с многожильным центральным проводом", термоусадку подходящего калибра и... фен вам в руки

[dmitryru]

Провод на кабель:
На радиорынке берём отдельно провод "две жилы в екране", отдельно "коаксиал 75ом, гибкий, с многожильным центральным проводом", термоусадку подходящего калибра и... фен вам в руки

А то что он 75ом - как проверить?

Взял с работы коаксиал - знаю что провод хороший, но не знаю подойдёт он.

И думаю, а не сделать ли провод из 3-х коаксиалов

Сообщение отредактировано dmitryru: Feb 27 2012, 20:52

[князь орла]

ребят провод(микрофонный)подольский я на вайтсы ставил-только с него изоляцию снять родную и можно для армировки нитку капроновую вставить под термоусадку

[Andrey_Kharkov]

...А то что он 75ом - как проверить?
...И думаю, а не сделать ли провод из 3-х коаксиалов

А что, если он будет 70 ом, не всё ли равно? при длинне кабеля максимум 1 метр?
Идеальной катушки небудет!

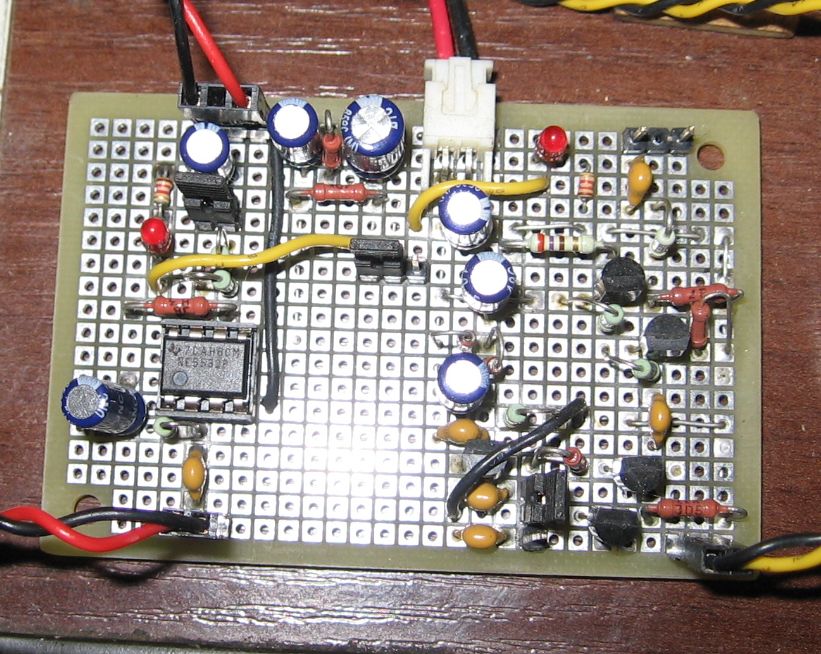

Кстати, смотрел в соседней теме, как вы с платами морочились, разводили, травили.... и для кого "макетки" придумали? Вот, обе схемы (генератор и усилитель) на одной маленькой макетке.

ребят провод(микрофонный)подольский я на вайтсы ставил-только с него изоляцию снять родную и можно для армировки нитку капроновую вставить под термоусадку

Забыл написать, провод ищем с честной экранировкой, тугой плетёнкой! Всё остальное - в сад!

[dmitryru]

Вот схема генератора на 555 таймере.



Но всё равно буду рисовать и травить плату

[Чемберлен]

цена клейкой алюминевой ленты примерно 3 (три) американских доллара ))) Неужели это соизмеримо с собиранием графита на конечной тролейбуса + работа дрочевым напильником в сарае, вопрос в другом, будет ли работать? )

[rcv]

Вопрос по экранировке троллейбусными щетками. Вчера пару нашел, но у меня создалось впечатление, что там соотношение графита и меди примерно 1:1 или это нормально и её смело можно перетирать в порошок. Кстати кто какой клей использует для создания графитового экрана?

[dmitryru]

Да, опечатка - питание этой  микросхемы (4 +U)  (8 -U) , а 7 ножка выход операционника идет на виртуальную землю.

Точно надо полярность менять питания у микрухи?

[Andrey_Kharkov]

Да опечатка там, на схеме усилителя цифры 4 и 8 поменяйте местами.

Кстати, вы обмотки намотали? На свою катуху.

[GSL]

Да опечатка там, на схеме усилителя цифры 4 и 8 поменяйте местами.

Кстати, вы обмотки намотали? На свою катуху.

Да, опечатка 4-U, 8+U. !!!!!!!!!!!!!!

[GSL]

Вот схема генератора на 555 таймере.



Но всё равно буду рисовать и травить плату

Так бы и усилитель проверил! Я обычно простые схемы на такой монтажке и проверяю. Быстро и подобрать что-либо легко. Ничего не перегреешь паялом и ножки не нужно кусать. А питание черех стабилизатор с защитой. Если КЗ или большое потребление тока то проверяю схему. Часто бывают опечатки в схемах, поэтому любая работа начинается с закачки даташитов на микросхемы и транзисторы. Цоколевки часто не совпадают с традиционными.

Сообщение отредактировано GSL: Feb 28 2012, 10:30

[Fil721]

Вопрос по экранировке троллейбусными щетками. Вчера пару нашел, но у меня создалось впечатление, что там соотношение графита и меди примерно 1:1 или это нормально и её смело можно перетирать в порошок. Кстати кто какой клей использует для создания графитового экрана?

ФОТОПЛЕНКА АЦЕТОН ПОРОШОК ГРАФИТА .ЛУЧШЕ НЕ ПРИДУМАЕШЬ.

[dmitryru]

Да опечатка там, на схеме усилителя цифры 4 и 8 поменяйте местами.

Кстати, вы обмотки намотали? На свою катуху.

Намотал только Тх с Rx экспериментирую

[Andrey_Kharkov]

Намотал только Тх с Rx экспериментирую

Вот данные моих наблюдений, как меняется индуктивность обмоток катушек в процессе изготовления. Обмотки пропитаны эпоксидной смолой. Намотка производилась на оправке, внутрь оболочки FTP кабеля ("витая пара"). После намотки обмотка стягивалась оплёткой.
В таблице приведена частота на автогенераторе с подключённой обмоткой.

*********************************
Тх - 31 виток 0,5 mm
*********************************
Намотка плотно - 13,26
После утяжки в трубку - 13,10
После окончательного застывания смолы - 13,05
*********************************
Rx - 92 витка 0,25 mm
*********************************
Намотка плотно - 12,74
После утяжки в трубку - 12,56
После окончательного застывания смолы - 12,51
*********************************

Возможно, мои данные помогут вам оценить дрейф индуктивности и заранее точнее подогнать параметры обмоток.

[Andrey_Kharkov]

Ну что сказать, идея с двухсторонним скотчем и пищевой фольгой себя оправдала.



Технология простая, как три копейки:

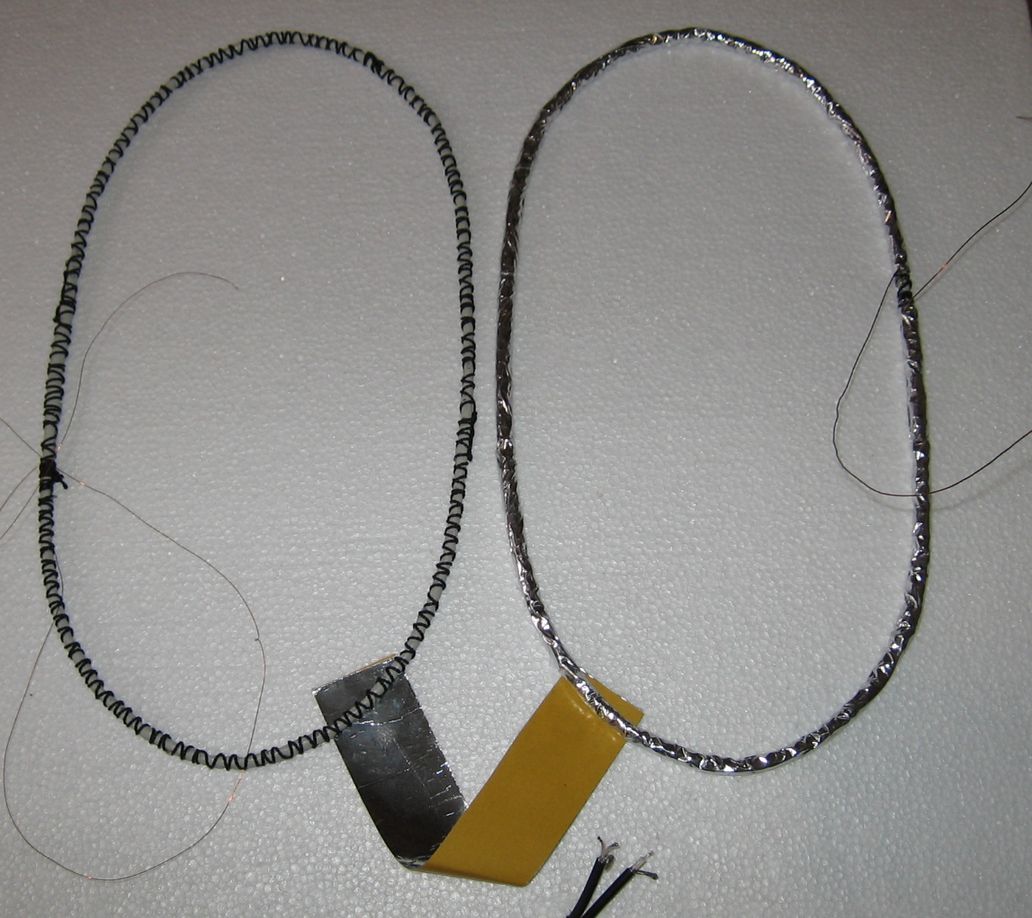

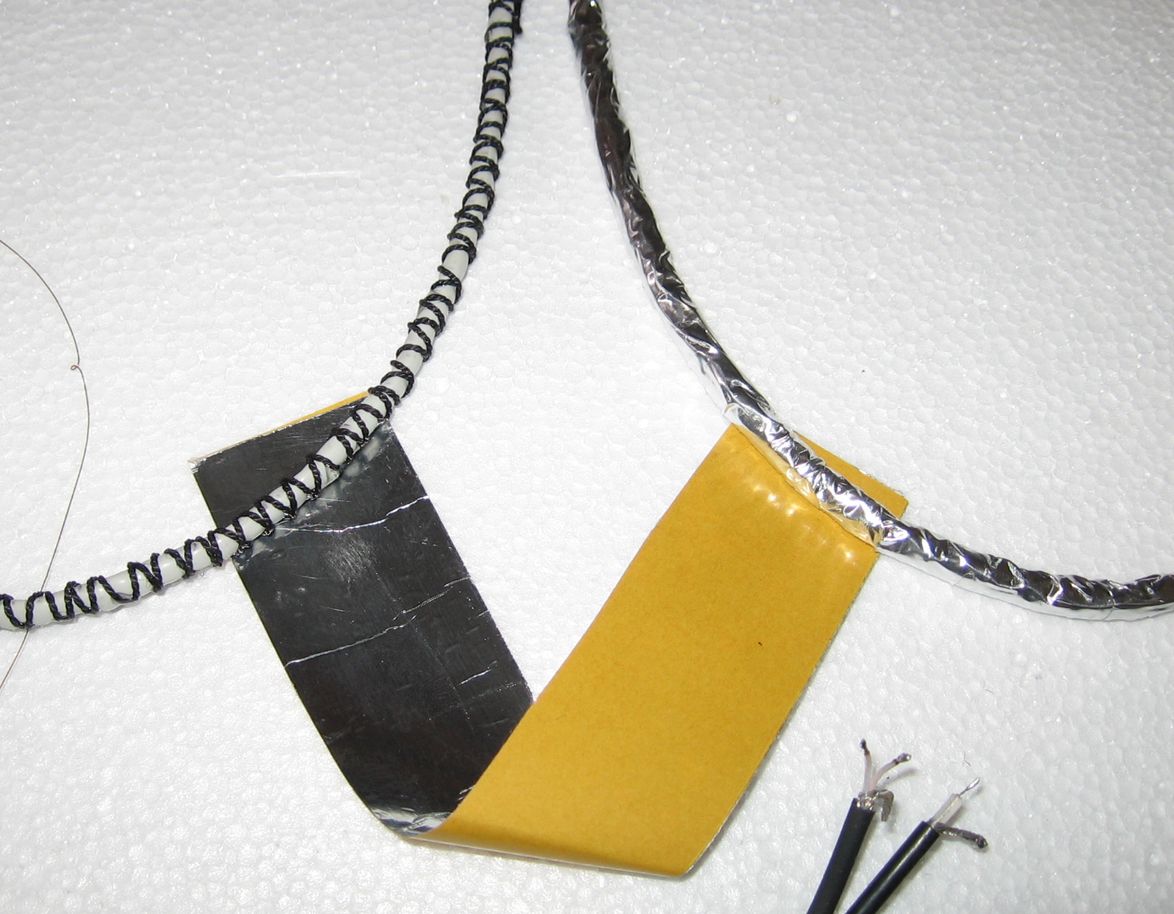

Раскатываем на ровной поверхности рулон пищевой фольги, сверху наклеиваем скотч, обрезаем ненужную фольгу. Затем, из фольгированного скотча вырезаем полосу, шириной в 1,5-2 оборота вокруг обмотки. Наклееваем её ВДОЛЬ обмотки и постепенно оборачиваем вокруг. Вот состояние до и после оклейки.



После всего - припоем и флюсом для пайки аллюминия (ФТБФ) прихватываем провод, который будет "экраном".
Как по мне - значительно удобнее (а также проще и быстрее!) заморочек с графитом, ПВА и прочей лабудой. С пищевой (тонкой) фольгой и самоклейкой экран получается легче, чем с готовым аллюминием на самоклее из строймага.

[GSL]

Как орентир можно сделать на этом шаблоне. Будет катушка 26 см.
Для аппаратов Тезоро данные такие: Tx=100в. ПЭЛ - 0.3, Rx= 106 в. ПЭЛ- 0.2.

Сообщение отредактировано GSL: Feb 28 2012, 15:59

Вложенные файлы
 DD_255x137.pdf ( 5.95Кб ) Количество скачиваний: 155

[rcv]

Ну что сказать, идея с двухсторонним скотчем и пищевой фольгой себя оправдала.

А разве при такой плотной намотке Вы не получили так называемый коротко замкнутый виток? На сколько я понял при обматывании фольгой зазор между витками фольги в идеале должен быть 5-10мм.

[Fuma]

Не те витки, которые вьются вокруг обмотки, считаются витками в данном случае, а вот на этом рисунке нарисован красным. Этот виток(красный)будет влиять на работу датчика, если соединить начало и конец намотки фольги.
Или как писал выше, соединятся два экрана из фольги.
А вокруг обмотки можете мотать плотно, обмотка будет как в трубе.
