Вопросы по настройке самодельных катушек

[Гил]

А на 100мА при 10В какой резистор нужен?

Перемножайте ток в Амперах на напряжение в Вольтах
получите мощность в Ваттах.
100мА=0,1А
У Вас получится 1 ВТ,но резистор лучше взять на 2 ватта,
с запасом.

Делите напряжение в Вольтах на
ток в Амперах - получите сопротивление
в Омах.

Сообщение отредактировано Гил: Jan 26 2012, 18:11

[nikolay.nik]

100 ом 1ват

[dmitryru]

6к2 много достаточно 1кОм.

1кОм мало поставил 6к2 и всё зароботало.

И подстрочник 10 кОм можно выкинуть и увеличить сопротивление до 16 кОм, подстрочник 3к3 регулирует частоту от 12кГц и почти до 14 кГц - лучше добавить 470 Ом дл более плавной подстройки.

В генераторе не понравилось что немного плавает частото - при включение частота сначала нарастает где то на 200-300 Гц, а потом может и уменьшится и увеличится где то 10-20 Гц.

Пробовал снимать конденсатор 1Н - разницы не заметил что с ним что без него

5 вольт
такое питание Т2
поставь в средние положение  .. и потом выстави амплитуду  как на приборе с родной катушкой

должно быть на коллекторе Q1 при подключеном датчике

Максимум с конд. 211,5Н получается 1,835 В (на мультиметре, синусойду пока не смотрел) - при увеличении конденсатора до 230Н ток падает более чем на 150мВ.

1,835 В - мловато
Можно как нибудь увеличить амплитуту ?
У прибора бьльше 3В - правда и генератор двойньй

Сообщение отредактировано dmitryru: Jan 28 2012, 13:52

[kava61]

Нужно делать кварцованный генератор, тогда частота будет стабильной. Вообще нужно дать поработать генератору чтобы дрейф частоты ушел с прогревом деталей.

[dmitryru]

на Ф75 примерно так же . классика Вайтса

Что то я не совсем понял

Получается у Фишер 70 - кварцевый генератор, а у 75 автогенератор?

[GSL]

Максимум с конд. 211,5Н получается 1,835 В (на мультиметре, синусойду пока не смотрел) - при увеличении конденсатора до 230Н ток падает более чем на 150мВ.
1,835 В - мловато sad.gif
Можно как нибудь увеличить амплитуту ?

Амплитуда регулируется VR1 и R3. Если питание 5в, то больше 4в не получите по определению. Питайте от 9в и с помощью VR1 получите нужную амплитуду.
Мульииметр показывет эффективное напряжение, да еще и подсаживаетсигнал. Так никто не меряет. Толькл осциллографом или ламповым вольтметром.

В генераторе не понравилось что немного плавает частото - при включение частота сначала нарастает где то на 200-300 Гц, а потом может и уменьшится и увеличится где то 10-20 Гц.

Пробовал снимать конденсатор 1Н - разницы не заметил что с ним что без него

Частота плавает если питание нестабильно. Емкость по питанию нужно добавитью Наверняка ток катушки большой и напряжение питания падает.
Емкость 1н улучшает стабильность генратора.
Частота генератора на 555 таймере зависит от напряжения и соотношения частотозадающей цепочки RC . Поменяете напржение питания частота изменися.

Получается у Фишер 70 - кварцевый генератор, а у 75 автогенератор?

У обоих скорее всего внешний генератор.

Сообщение отредактировано GSL: Jan 28 2012, 21:36

[dmitryru]

Амплитуда регулируется VR1 и R3. Если питание 5в, то больше 4в не получите по определению. Питайте от 9в и с помощью VR1 получите нужную амплитуду.
Мульииметр показывет эффективное напряжение, да еще и подсаживаетсигнал. Так никто не меряет. Толькл осциллографом или ламповым вольтметром.
Частота плавает если питание нестабильно. Емкость по питанию нужно добавитью Наверняка ток катушки большой и напряжение питания падает.
Емкость 1н улучшает стабильность генратора.
Частота генератора на 555 таймере зависит от напряжения и соотношения частотозадающей цепочки RC . Поменяете напржение питания частота изменися.
У обоих внешний генератор.

А какую емкость добавить и на сколько?

До кренка у меня стоит 1000мкф после 100мкф

У Фишеров частота на разных катушках одинаковая или разная?

Сообщение отредактировано dmitryru: Jan 28 2012, 15:24

[GSL]

1. А какую емкость добавить и на сколько?

До кренка у меня стоит 1000мкф после 100мкф

2. У Фишеров частота на разных катушках одинаковая или разная?

1. До микросхемы еще 1000 мкф ,после 317 нужно добавить емкость хотя бы до 470 мкф .
2. Точно не знаю.

[Fil721]

А какую емкость добавить и на сколько?

До кренка у меня стоит 1000мкф после 100мкф

У Фишеров частота на разных катушках одинаковая или разная?

А почему она должна быть разная ? генератор в процессоре - он один на все ...

[dmitryru]

1. До микросхемы еще 1000 мкф  ,после 317 нужно добавить емкость хотя бы до 470 мкф .
2. Точно не знаю.

После 317 пробовал ставить 1000мкф - амплитуда стала постабильней но частота всё равно понемногу растёт

переменник 10кОм поменял на 500Ом - получилось резистор 16кОм и два переменника 3к3 и 500 (очень плавная регулировка от 11,5 и до 14кГц и повышение питания на смещение частоты почти не повлияло)

[dmitryru]

А почему она должна быть разная ? генератор в процессоре - он один на все ...

Понятно

генератор на фишере такой же как и на Т2 только не двойной

[Fil721]

у них отличие в усилителе на катушку .у Т2 на двух транзисторах
.в генераторе на 555 попробуй поставить презиционую емкость С2 .уход должен быть незначительный .кварцевый генератор сложней будет подобрать на частоту прибора . думаю проще использовать сигнал с прибора через буфер на 555.

[Fil721]

или попробовать вот так

[Andrey_Kharkov]

Вообще нужно дать поработать генератору чтобы дрейф частоты ушел с прогревом деталей.

Да, заметил при включении автогенератора, частота стабилизируется (второй знак после запятой) секунд через 30-40.

Получается у Фишер 70 - кварцевый генератор, а у 75 автогенератор?

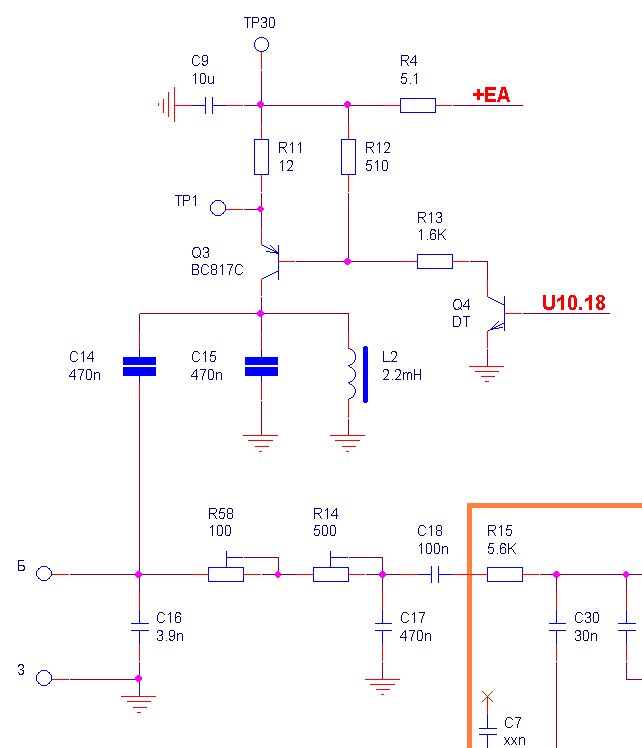

Уж я не знаю, что там в F75, но в F70 частоту в передающем контуре задаёт CPU прибора (а он тактируется от кварца). Я-ж приводил кусок схемы.

У Фишеров частота на разных катушках одинаковая или разная?

Одинаковая. (F70) Запитка катушки через первичный контур, на котором и формируется частотный сигнал.

[dmitryru]

Одинаковая. (F70) Запитка катушки через первичный контур, на котором и формируется частотный сигнал.

И какая она на F4?

Ещё интересует амплитуда Тх

Сообщение отредактировано dmitryru: Jan 29 2012, 22:40

[GSL]

Ещё интересует какой ток в Тх можно мультиметром

Ток в Тх не измеряют "напрямую" . Нужно последовательно с LC поставить резистор 1 Ом и измерять на нем напряжение. Обычно смотрят осциллографом. Можно в принципе и мультиметром, но осциллографом точнее.
Полученое напряжение делим на сопротивление 1 Ом - получаем ток.
Если осциллографом то 2-й размах амплитуды делить на 2, мультиметр показывает действуещее значение - поэтому получим сразу а ма.
Например на 1оме: 2-е напряжение = 100 мВ, тогда ток в катушке 100/2= 50 мА.

[dmitryru]

Поставил вместо 3Н3 керамического 4Н7 плёночный (мультиметр показал около 4Н) 2 подстрочника 3К3 и 500Ом - оставил и сменил резистор на 10кОм
получил стабильную плавно регулируемую частоту от 11,5 кГц до 14 кГц ( иногда может упасть на 10 Гц, но это не страшно как с керамическим она постепенно наростала почти на 500Гц)

Сообщение отредактировано dmitryru: Jan 29 2012, 22:06

[dmitryru]

Ток в Тх не измеряют "напрямую" . Нужно последовательно с LC поставить резистор 1 Ом и измерять на нем напряжение. Обычно смотрят осциллографом. Можно в принципе и мультиметром, но осциллографом точнее.
Полученое напряжение делим на сопротивление 1 Ом - получаем ток.
Если осциллографом то 2-й размах амплитуды делить на 2, мультиметр показывает действуещее значение - поэтому получим сразу а ма.
Например на 1оме:  2-е напряжение = 100 мВ, тогда ток в катушке  100/2= 50 мА.

Исправил


Сообщение отредактировано dmitryru: Jan 29 2012, 22:16

[Andrey_Kharkov]

И какая она на  F4?
Ещё интересует амплитуда  Тх

Я писал на 12-й странице.....

"13,08 kHz на частоте F4 (по умолчанию) из диапазона F1-F7"

Амплитуду Tx посмотреть немогу, осцилограф пока не достал....

[GSL]

Поставил вместо 3Н3 керамического 4Н7 плёночный (мультиметр показал около 4Н) 2 подстрочника 3К3 и 500Ом - оставил и сменил резистор на 10кОм
получил стабильную плавно регулируемую частоту от 11,5 кГц до 14 кГц ( иногда может упасть на 10 Гц, но это не страшно как с керамическим она постепенно наростала  почти на 500Гц)

В частотозадающие схемы ( контур, генератор и т. п.), если нужны стабильные параметры, нужно ставить емкости пленка или керамика NPO, но такая керамика обычно бывает только СМД емкостях до 1000 пФ.
