Вопросы по настройке самодельных катушек

[GSL]

Спасибо огромное

Я как понял это для катушки 9,5 дюймов круглой, а для 10х12 диаметр может быть немного другим ?

ПС: было бы не плохо если вы бы разжевали как рассчитали

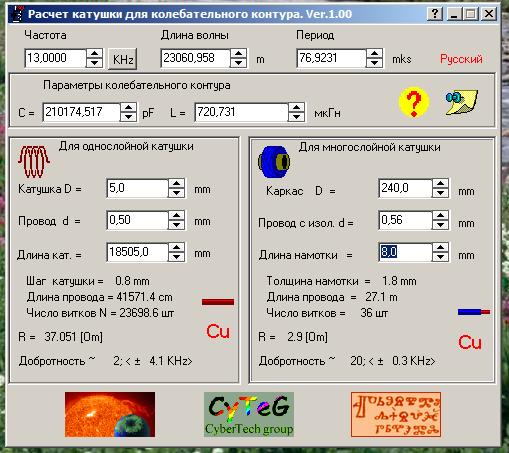

240мм получится 10'' катушка. У катушки 10х12 будет немного меньше витков и в приемной и в передающей. Можно намотать как для 10-ки и отматывая витки подогнать под свой прибор.

Вложенные эскизы изображений

[dmitryru]

240мм получится  10'' катушка. У катушки 10х12 будет немного меньше витков и в приемной и в передающей. Можно намотать как для 10-ки и отматывая витки подогнать под свой прибор.

Значит для пробы мне надо 0,56 - 30 метров и 0,25 - 100 метров?

[GSL]

Да, примерно столько.

[dmitryru]

Вот теперь думаю где и какой кабель купить

В штатных катушках такой


Tx - экранированный


В Чип и Дипе видел микрофонный ( 4 жилы в общем экране) - думаю подойдёт

Или можно купить что то более подходящие?

Сообщение отредактировано dmitryru: Oct 30 2011, 20:23

[San_sanych]

Вот теперь думаю где и какой кабель купить

В штатных катушках такой

В Чип и Дипе видел микрофонный ( 4 жилы в общем экране) - думаю подойдёт

Или можно купить что то более подходящие?

В общем экране провод не пойдет, т. к. экраны выполняют роль сигнальных проводов для разных обмоток. Вам надо купить моно микрофонный кабель (одна жила в экране) и стерео микрофонный кабель (2 жилы в экране), и вставить все это в термоусадку подходящего диаметра.

Сообщение отредактировано San_sanych: Oct 12 2011, 10:26

[dmitryru]

В общем экране провод не пойдет, т. к. экраны выполняют роль сигнальных проводов для разных обмоток. Вам надо купить моно микрофонный кабель (одна жила в экране) и стерео микрофонный кабель (2 жилы в экране), и вставить все это в термоусадку подходящего диаметра.

Спасибо

Только я думаю, что это не моно микрофонный кабель (одна жила в экране), а Коаксиальный

http://www.quartz1.com/assortiment/detail.php?ID=26754

а второй микрофонный

http://www.quartz1.com/assortiment/detail.php?ID=26668

[San_sanych]

Спасибо

Только я думаю, что это не моно микрофонный кабель (одна жила в экране), а Коаксиальный

http://www.quartz1.com/assortiment/detail.php?ID=26754

а второй микрофонный

http://www.quartz1.com/assortiment/detail.php?ID=26668

Коаксиальный 50-омный думаю пойдет главное чтоб диаметр был небольшой, а вот микрофонный с алюминиевым экраном г..., выбирайте чтоб экран был цельный из оплетки без фольги.

[dmitryru]

Сегодня заново собрал усилитель
(А микросхему я не спалил, просто ещё у конденсатора полярность перепутал - теперь у меня две запасные NE5532 )







GSL Правильно он у меня работает?

Во сколько раз он усиливает?

5 ДД Усиление 1



5 ДД Усиление 2



7х11 ДД Усиление 1



7х11 ДД Усиление 2




Печатная плата - На Фотобумагу печатаем без зеркала.

Сообщение отредактировано dmitryru: Oct 13 2011, 19:05

Вложенные файлы
 ysil.zip ( 12.36Кб ) Количество скачиваний: 211

[GSL]

Сегодня заново собрал усилитель
(А микросхему я не спалил, просто ещё у конденсатора полярность перепутал  - теперь у меня две запасные NE5532  )
1. Правильно он у меня работает?

2. Во сколько раз он усиливает?

1. Чтобы проверить (без осциллографа) усилитель нужно помахать над катушкой медной монеткой или железом. Должна увеличиваться амплитуда.
Показания на мультиметре нужно запомнить и ориентироваться на новой катушке, когда будете её "сводить " в "ноль".
2. Усиление этой схемы сложно определить однозначно. Второй каскад стандартный там усиление равно отношению R4/R2= 4.7 раз, если выключатель разомкнут. Когда замкнут в 2 раза меньше.
А в первом каскаде операционник включен как усилитель сигнала переменного тока с мах. усилением.

Сообщение отредактировано GSL: Oct 13 2011, 20:39

[GSL]

Вот теперь думаю где и какой кабель купить

В штатных катушках такой

В Чип и Дипе видел микрофонный ( 4 жилы в общем экране) - думаю подойдёт

Или можно купить что то более подходящие?

Не обязательно искать такой кабель. Он есть в Москве, но за ним нужно побегать. Можно сделать самому.
1. Для этого берется телевизионный кабель 75ом нужного размера с запасом 0.5 м. Лучше всего подходит дешевый белорусский в черной изоляции.
(У этого кабеля легко снимается внешняя оболочка и оплетка )
2. Следующий этап - снимаем внешнюю оболочку (как чулок).
3. Сжимаем внутреннюю оплетку в "гармошку" и она легко снимается, но снимать с центральной жилы пока не нужно. Впоследствии, когда будет готова "внутренняя начинка" центральную жилу будем использовать как протяжка.
4. Готовим внутренности нового кабеля:
нам понадобиться 2 экранированные оплетки от ТВ кабеля.
Внутрь первой протягиваем 2 жилы или МГТФ или МГШВ провода 0.35 - это будет приемный кабель. Растягиваем экран поверх одеваем термоусадку оплавляем. Первый кабель готов.
Получившийся кабель и еще 2 жилы или МГТФ или МГШВ провода 0.35 затягиваем в следующую оплетку. Растягиваем оплетку и поверх одеваем или внешнюю оболочку от ТВ кабеля, а лучше использовать термоусадку.
Кабель готов. Он получается очень неплохого качества и любой длины как вам нужно
Цена вопроса :
кабель 10р за метр.
термоусадка 15р за метр.

Сообщение отредактировано GSL: Oct 14 2011, 18:53

[dmitryru]

GSL

Т.е. Получается два провода в экране, а два без?

И Коаксиальный с одной жилой не обязательно ?

Не будет кабель через чур жёстким если его делать из термоусадки?

Сообщение отредактировано dmitryru: Oct 14 2011, 08:44

[GSL]

Т.е. Получается два провода в экране, а два без?  И Коаксиальный с одной жилой не обязательно ?

2 провода в экране потом кембрик - приемная катушка Rx, плюс 2 провода и все это вместе в ОБЩЕМ экране а потом внешняя оболочка!!
Коаксиал с одной жилой не обязательно. Просто технологически его сделать проще и дешевле. Для передающей допускается. Самое главное правило между приводами приемной и передающей катушки должен быть экран изолированный от внешнего экрана.
В идеале для некоторых МД делают кабель где каждая жила заэкранировна , но он и стоит по 20 зеленых за метр. Для большинства МД это не нужно.

Если использовать внешнюю оболочку от ТВ кабеля, то получается довольно мягкий кабель. Нужно только потренироваться протягивать. Я такой кабель делаю за полчаса. Единственно одному неудобно делать проще делать с помощником.

[dmitryru]

И какой из экранов подключать к экрану катушки и к пятому контакту штейкера?

[GSL]

И какой из экранов подключать к экрану катушки и к пятому контакту штекера?

Обычно внешний (общий), иногда и внутренний - зависит от прибора.
У Тезор экран приемной катушки соединяется внутри самой катушки, но обычно соединяют на 5 контакт.

[dmitryru]

Обычно внешний (общий), иногда и внутренний - зависит от прибора.
У Тезор экран приемной катушки соединяется внутри самой катушки, но обычно соединяют на 5 контакт.

Похоже у меня надо внутренний экран - на экран приёмной катушки и на 5 контакт

ПС: получается внешний экран защищает от помех из вне, а внутренный от помех от проводов передающей катушки .

Сообщение отредактировано dmitryru: Oct 14 2011, 11:55

[GSL]

ПС: получается внешний экран защищает от помех из вне, а внутренный от помех от проводов передающей катушки .

Именно так и есть!
По проводам передающей поступает переменное напряжение вольты , в некоторых моделях десятки вольт, а приемная ловит миливольты , поэтому правильная экранировка очень важна.
Если экран нарушен сразу начинаются "глюки" об любую травинку.

Сообщение отредактировано GSL: Oct 14 2011, 13:09

[dmitryru]

Не обязательно искать такой кабель. Он есть в Москве, но за ним нужно побегать. Можно сделать самому.
1. Для этого берется телевизионный кабель 75ом нужного размера с запасом 0.5 м. Лучше всего подходит дешевый белорусский в черной изоляции.
(У этого кабеля легко снимается внешняя оболочка и оплетка  )
2. Следующий этап - снимаем  внешнюю оболочку (как чулок).
3. Сжимаем внутреннюю оплетку в "гармошку" и она легко снимается, но снимать с центральной жилы пока не нужно. Впоследствии, когда будет готова "внутренняя начинка" центральную жилу будем использовать как протяжка.
4. Готовим внутренности нового кабеля:
нам понадобиться 2 экранированные оплетки от ТВ кабеля.
Внутрь первой протягиваем 2 жилы или МГТФ или ШВВП провода 0.35 - это будет приемный кабель. Растягиваем экран поверх одеваем термоусадку оплавляем. Первый кабель готов.
Получившийся кабель и еще 2 жилы  или МГТФ или ШВВП провода 0.35 затягиваем в следующую оплетку. Растягиваем оплетку и поверх одеваем или внешнюю оболочку от ТВ кабеля, а лучше использовать  термоусадку.
Кабель готов. Он получается очень неплохого качества и любой длины как вам нужно
Цена вопроса :
кабель 10р за метр.
термоусадка 15р за метр.

А МГШВ 0,35 не подойдёт?

http://www.quartz1.com/assortiment/detail.php?ID=26803

Сообщение отредактировано dmitryru: Oct 14 2011, 17:42

[GSL]

Подойдет. Именно этот и нужен. МГТФ очень хороший ,но дорогой. Провод можно 0.2 - 0.35 .

Сообщение отредактировано GSL: Oct 14 2011, 18:55

[dmitryru]

Подойдет. Именно этот и нужен. МГТФ очень хороший ,но дорогой. Провод можно 0.2 - 0.35 .

МГТФ не понравился - тем что он одноцветный

[dmitryru]

Не обязательно искать такой кабель. Он есть в Москве, но за ним нужно побегать. Можно сделать самому.
1. Для этого берется телевизионный кабель 75ом нужного размера с запасом 0.5 м. Лучше всего подходит дешевый белорусский в черной изоляции.
(У этого кабеля легко снимается внешняя оболочка и оплетка  )
2. Следующий этап - снимаем  внешнюю оболочку (как чулок).
3. Сжимаем внутреннюю оплетку в "гармошку" и она легко снимается, но снимать с центральной жилы пока не нужно. Впоследствии, когда будет готова "внутренняя начинка" центральную жилу будем использовать как протяжка.
4. Готовим внутренности нового кабеля:
нам понадобиться 2 экранированные оплетки от ТВ кабеля.
Внутрь первой протягиваем 2 жилы или МГТФ или МГШВ провода 0.35 - это будет приемный кабель. Растягиваем экран поверх одеваем термоусадку оплавляем. Первый кабель готов.
Получившийся кабель и еще 2 жилы  или МГТФ или МГШВ провода 0.35 затягиваем в следующую оплетку. Растягиваем оплетку и поверх одеваем или внешнюю оболочку от ТВ кабеля, а лучше использовать  термоусадку.
Кабель готов. Он получается очень неплохого качества и любой длины как вам нужно
Цена вопроса :
кабель 10р за метр.
термоусадка 15р за метр.

Дешевый белорусский в черной изоляции - типа Парсат РК 75 ?

Маркировку не помните?
