 Вопросы по настройке самодельных катушек

dmitryru
post Dec 5 2011, 21:41
Создана #141


Профи
******

Группа: Забанены
Сообщений: 2,255
Зарегистрирован: 26-May 10
Из: Москва ВАО
Пользователь №: 18,424



Репутация: 82 кг
-----XXXXX


А вот molot выкладывал на Фишер 75

user posted image

ПС: экраны проводов соединены в катушке вместе 1 и 5 контакт штекера.

Сообщение отредактировано dmitryru: Dec 6 2011, 19:21


--------------------
Не курю - Перешёл на электронку.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

GSL
post Dec 6 2011, 09:36
Создана #142


Старожил
*****

Группа: Забанены
Сообщений: 611
Зарегистрирован: 4-May 08
Пользователь №: 4,493


Пол: мужской

Репутация: 39 кг
-----XX---


QUOTE(dmitryru @ Dec 4 2011, 20:02)
GSL

Получается надо собирать два автогенератора от Вайтса?  - Чтоб правильно свести катушку для Т2, без прибора.


Думаю в этой катушке генератор нужно подключать к 3 и 4 контакту. А приемную естественно к 1, 2.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

dmitryru
post Dec 6 2011, 16:24
Создана #143


Профи
******

Группа: Забанены
Сообщений: 2,255
Зарегистрирован: 26-May 10
Из: Москва ВАО
Пользователь №: 18,424



Репутация: 82 кг
-----XXXXX


GSL

Проверь пожалуйста печатку от Вайтса

Чуть уменьшил размеры платы и разместил в первом посте

Сообщение отредактировано dmitryru: Dec 6 2011, 17:57


--------------------
Не курю - Перешёл на электронку.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

GSL
post Dec 6 2011, 16:50
Создана #144


Старожил
*****

Группа: Забанены
Сообщений: 611
Зарегистрирован: 4-May 08
Пользователь №: 4,493


Пол: мужской

Репутация: 39 кг
-----XX---


Ошибок нет. smile.gif
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

dmitryru
post Dec 6 2011, 18:48
Создана #145


Профи
******

Группа: Забанены
Сообщений: 2,255
Зарегистрирован: 26-May 10
Из: Москва ВАО
Пользователь №: 18,424



Репутация: 82 кг
-----XXXXX


Вот как только лучше намотать Тх даже не знаю ddd.gif

Удобней и проще взять два провода и мотать сразу 2-е обмотки Тх, но может это не правильно и надо мотать отдельно - сначала одну, а потом вторую ddd.gif

И на Сх можно взять с одной обмотки, а можно с обеих 13.gif

Буду экспериментировать - может и вообще Моно не получится и производитель на Т2 не делает моно 16.gif


--------------------
Не курю - Перешёл на электронку.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

GSL
post Dec 6 2011, 20:07
Создана #146


Старожил
*****

Группа: Забанены
Сообщений: 611
Зарегистрирован: 4-May 08
Пользователь №: 4,493


Пол: мужской

Репутация: 39 кг
-----XX---


Чтобы получилась одинаковая индуктивность в плечах катушки мотают в два провода. Почитай как делать катушку для Терминатора, там Тх такая же. Терминатор
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

M@RS
post Dec 7 2011, 00:22
Создана #147


Профи
******

Группа: Забанены
Сообщений: 1,194
Зарегистрирован: 7-July 08
Пользователь №: 5,135
Персональная

Пол: мужской

Репутация: 98 кг
-----XXXXX


Посмотрел тему.... Я так понял никому не удалось сделать датчик на Т2? Если да, то мы должны стать первыми.... Завтра дам команду мотать витки.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

dmitryru
post Dec 7 2011, 07:55
Создана #148


Профи
******

Группа: Забанены
Сообщений: 2,255
Зарегистрирован: 26-May 10
Из: Москва ВАО
Пользователь №: 18,424



Репутация: 82 кг
-----XXXXX


QUOTE(M@RS @ Dec 7 2011, 01:22)
Посмотрел тему.... Я так понял никому не удалось сделать датчик на Т2? Если да, то мы должны стать первыми.... Завтра дам команду мотать витки.


Да я не спешу - вся зима впереди dry.gif

А какие датчики планируете выпускать?


--------------------
Не курю - Перешёл на электронку.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Fuma
post Dec 7 2011, 08:05
Создана #149


Профи
******

Группа: Продавцы
Сообщений: 2,229
Зарегистрирован: 1-September 09
Пользователь №: 11,796
Персональная

Пол: мужской

Репутация: 1414 кг
-----XXXXX


QUOTE(dmitryru @ Dec 6 2011, 19:48)
Вот как только лучше намотать Тх даже не знаю  ddd.gif

И на Сх можно взять с одной обмотки, а можно с обеих  13.gif

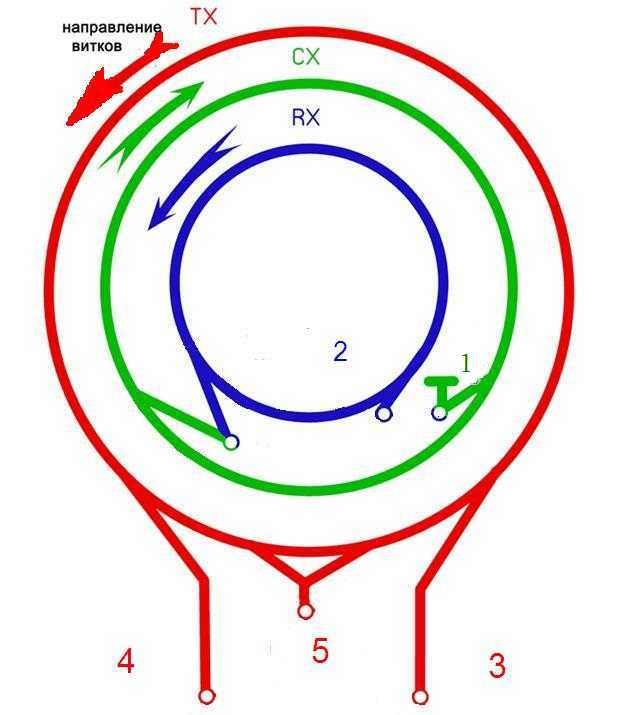

Если Тх имеет отвод от середины, то конструкция датчика получается другой. Сх подключается к приемной обмотке. Мотается диаметром провода, что и приемная обмотка, и располагается вместе с Тх.

Как GSL указал на датчик Терминатора, вот его схема:

user posted image
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

dmitryru
post Dec 7 2011, 08:45
Создана #150


Профи
******

Группа: Забанены
Сообщений: 2,255
Зарегистрирован: 26-May 10
Из: Москва ВАО
Пользователь №: 18,424



Репутация: 82 кг
-----XXXXX


Перелопачиваю тему Терминатора 13.gif

Пока не понял - зачем Rx мотать двойным проводом?


--------------------
Не курю - Перешёл на электронку.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

GSL
post Dec 7 2011, 09:07
Создана #151


Старожил
*****

Группа: Забанены
Сообщений: 611
Зарегистрирован: 4-May 08
Пользователь №: 4,493


Пол: мужской

Репутация: 39 кг
-----XX---


QUOTE(dmitryru @ Dec 7 2011, 09:45)
Перелопачиваю тему Терминатора  13.gif

Пока не понял - зачем Rx мотать двойным проводом?


Rx - мотается как обычно. Это у Терминаторов такая " технология " (предлагается использовать автогенератор Терма для настройки обоих катушек). Если есть внешний генератор то все проще. Я пару лет назад, когда делал Т3 - настраивал внешним и лишних отводов не делал. dry.gif
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

Fil721
post Dec 7 2011, 10:52
Создана #152


Профи
******

Группа: VIP
Сообщений: 4,145
Зарегистрирован: 18-January 08
Из: КимовсК
Пользователь №: 3,377


Пол: мужской

Репутация: 741 кг
-----XXXXX



Сообщение отредактировано Fil721: Dec 7 2011, 11:20


--------------------
Ремонт плат газкотлов.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

dmitryru
post Dec 7 2011, 11:17
Создана #153


Профи
******

Группа: Забанены
Сообщений: 2,255
Зарегистрирован: 26-May 10
Из: Москва ВАО
Пользователь №: 18,424



Репутация: 82 кг
-----XXXXX


QUOTE(Fil721 @ Dec 7 2011, 11:52)
Дмитрий проверь описание  smile.gif


17.gif поправил

Or - экран провода Tx в разъёме контакт №5

Сообщение отредактировано dmitryru: Dec 7 2011, 11:18


--------------------
Не курю - Перешёл на электронку.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

dmitryru
post Dec 7 2011, 12:00
Создана #154


Профи
******

Группа: Забанены
Сообщений: 2,255
Зарегистрирован: 26-May 10
Из: Москва ВАО
Пользователь №: 18,424



Репутация: 82 кг
-----XXXXX


Что то никак сообразить не могу куда какой контакт подсоединить 13.gif

Экран катушки после Сх подсоединять?

И экранировать только Rx?

Сообщение отредактировано dmitryru: Dec 7 2011, 12:50


--------------------
Не курю - Перешёл на электронку.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

GSL
post Dec 7 2011, 12:45
Создана #155


Старожил
*****

Группа: Забанены
Сообщений: 611
Зарегистрирован: 4-May 08
Пользователь №: 4,493


Пол: мужской

Репутация: 39 кг
-----XX---


Наверное так wink.gif

Вложенные эскизы изображений
Присоединенное изображение
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

dmitryru
post Dec 7 2011, 12:56
Создана #156


Профи
******

Группа: Забанены
Сообщений: 2,255
Зарегистрирован: 26-May 10
Из: Москва ВАО
Пользователь №: 18,424



Репутация: 82 кг
-----XXXXX


QUOTE(GSL @ Dec 7 2011, 13:45)
Наверное так wink.gif


А если экранировать и Тx - то экран подключать на 5 контакт?

Сообщение отредактировано dmitryru: Dec 7 2011, 12:57


--------------------
Не курю - Перешёл на электронку.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

GSL
post Dec 7 2011, 14:58
Создана #157


Старожил
*****

Группа: Забанены
Сообщений: 611
Зарегистрирован: 4-May 08
Пользователь №: 4,493


Пол: мужской

Репутация: 39 кг
-----XX---


Да.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

dmitryru
post Dec 7 2011, 15:11
Создана #158


Профи
******

Группа: Забанены
Сообщений: 2,255
Зарегистрирован: 26-May 10
Из: Москва ВАО
Пользователь №: 18,424



Репутация: 82 кг
-----XXXXX


QUOTE(GSL @ Dec 7 2011, 15:58)
Да.


Тх экранируется вместе с Сх или лучше как на Терминаторе Сх не экранируется или вообще Тх не стоит экранировать?


--------------------
Не курю - Перешёл на электронку.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

GSL
post Dec 7 2011, 15:26
Создана #159


Старожил
*****

Группа: Забанены
Сообщений: 611
Зарегистрирован: 4-May 08
Пользователь №: 4,493


Пол: мужской

Репутация: 39 кг
-----XX---


Если не нужны "глюки" об траву и на грунт, то экранировать нужно ВСЕГДА,
Сх тоже. Тх иногда не экранируют.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post

dmitryru
post Dec 7 2011, 15:38
Создана #160


Профи
******

Группа: Забанены
Сообщений: 2,255
Зарегистрирован: 26-May 10
Из: Москва ВАО
Пользователь №: 18,424



Репутация: 82 кг
-----XXXXX


QUOTE(GSL @ Dec 7 2011, 16:26)
Если не нужны "глюки" об траву и на  грунт, то экранировать нужно ВСЕГДА,
Сх тоже. Тх иногда не экранируют.


Я правильно понял, у Вас Сх и Тх вместе, а потом они обе заэкранированы?

http://www.reviewdetector.ru/index.php?sho...dpost&p=1961352

Что то я не вижу подстроечной петли 15.gif

Катушка отлично свелась с помощь резистора, что даже петля не понадобилась?


--------------------
Не курю - Перешёл на электронку.
User is offline Profile Card PM
 Go to the top of the page
  + Quote Post
