Вопросы по настройке самодельных катушек

[dmitryru]

GSL

А как выбирать ширину намотки?

Может стоит стремиться к квадрату

[GSL]

Может стоит стремиться к квадрату ddd.gif

Ни в коем случае. Лучшая диаграмма направленности это круг. Для DD делают элипс, но квадрат ни разу не видел

[kotov]

Пробовали и квадраты наматывать- разницы не заметили, кроме зацепов по траве......

[dmitryru]

Ни в коем случае. Лучшая диаграмма направленности это круг. Для DD  делают элипс, но квадрат ни разу не видел

Я же её катань не собираюсь


Вот тут длина намотки 8 мм а толщина 4,6 мм - может лучше 6х6?

Сообщение отредактировано dmitryru: Nov 24 2011, 10:38

[GSL]

Неправильно понял.
Не принципиально.

[dmitryru]

Сегодня собрал виртуальный осциллограф

5DD Tx красная, Rx зелёная - самоё большое усиление усилителя





7х11DD Tx красная, Rx зелёная - самоё большое усиление усилителя

[GSL]

Теперь от самодельной катушки нужно добиться такой-же картинки и на этом все. Можно пользоваться.

[dmitryru]

Теперь от самодельной катушки нужно добиться такой-же картинки  и на этом все.   Можно пользоваться.

А вот по клеточкам думаю будет удобней

5DD Rx красная, усиление 1





5DD Rx красная, усиление 2

[dmitryru]

Сегодня попробовал намотать Rx проводом 0,26 (мерил микрометром марку не знаю )

диаметр 60мм получилось 12,21 кГц - 22,7 Ом

45мм получилось 12,49 кГц - 20 Ом

Странно как эта программа считает




Вот я лопухнулся - считал с дополнительной изоляцией из щёлка





Теперь буду искать 0,2




Сообщение отредактировано dmitryru: Nov 24 2011, 11:16

[dmitryru]

Померил контурную ёмкость прибора

Сначала сунул мультиметр в прибор и получил:

Tx - 231,5H

Rx - 10,29H

Потом подключил автогенератор (не включая прибора):

5DD

Tx - 12,37 кГц

Rx - 4,24 ~ 4,39 кГц

7x11DD

Tx - 12,48 кГц

Rx - 4,28 ~ 4,36 кГц


Ёмкость Tx получилась 230Н

Ёмкость Rx получилась 200Н чё то много




ПС: Прибор жив и здоров

Сообщение отредактировано dmitryru: Nov 26 2011, 21:15

[dmitryru]

Намотчики у нас бедные - только 0,18 и 0,24

Придёться покупать

GSL

А что будет если сопротивление Рх будет в два раза меньше?

Просмотрел тему Фомы - он там пишет что надо чтоб совпало только Тх

А если резистор поставить?

Сообщение отредактировано dmitryru: Nov 28 2011, 14:16

[GSL]

А что будет если сопротивление Рх будет в два раза меньше?

Просмотрел тему Фомы - он там пишет что надо чтоб совпало только Тх

А если резистор поставить?

Сопротивление передающей катушки конечно более важно. Если будет больше чем у оригинальной, то уменьшится ток и соответственно уменьшится поле передающей катушки. Если сопротивление будет меньше, то как правило ничего не изменится - ток больше чем может выдать прибор все равно не будет. Единственно увеличится вес катушки
Для приемной катушки не так важно сопротивление обмотки (как Тх), но изменение в ту или другую сторону приведут к неприятным результатам. Увеличение диаметра провода приемной ведет к увеличению добротности катушки. С одной стороны это хорошо - увеличивается чувствительность, но с другой стороны скорее всего убежит фаза. работа катушки становится неустойчивой даже на стенде. Чего уж говорить о работе в поле.
Я такое наблюдал в прошлом году, когда эксперементировал с различными намотками катушек для Тэзоро.
Даже такой монстр как Эльдорадо и то "глючил" если увеличенивать добротность приемной катушки.

Если в приемной катушке уменьшать диаметр провода - сопротивление увеличивается , добротность уменьшается и уменьшается чувствительность катушки. А оно вам надо? .
Иногда резистор ставят например Вайтс Классик, но я бы не стал.

[dmitryru]

Иногда резистор ставят например Вайтс Классик, но я бы не стал.

А почему бы не стали?
Что может произойти?

Вот схема катушки на фишер 75 -как то странно стоит резистор между обмотками.
Это что они резистором сводят катушку?
У меня похоже так же, только резистор меньше 3мОм - ввыходные разберу катушку.

http://www.reviewdetector.ru/index.php?sho...dpost&p=2808006

[GSL]

А почему бы не стали?
Что может произойти?

Вот схема катушки на фишер 75 -как то странно стоит резистор между обмотками.
Это что они резистором сводят катушку?
У меня похоже так же, только резистор меньше 3мОм - ввыходные разберу катушку.

http://www.reviewdetector.ru/index.php?sho...dpost&p=2808006

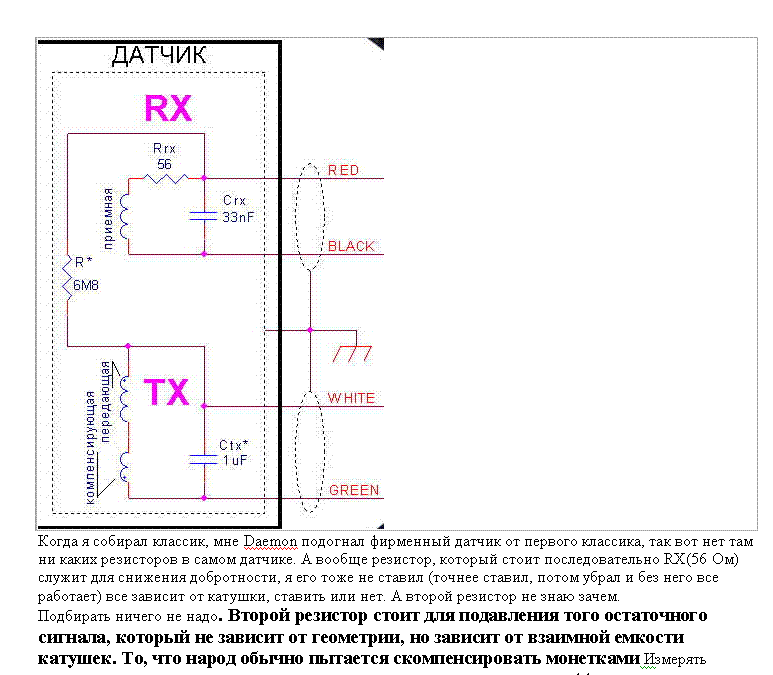

Это схема датчика для Вайтс "Классик" там тоже есть резистор в катушке.
Для чего он служит выделено жирным шрифтом.
На практике с этим резистором катушка лучше сводится.
Приведен фрагмент с форума "мд4ю"

Сообщение отредактировано GSL: Nov 29 2011, 14:16

Вложенные эскизы изображений

[dmitryru]

Это схема датчика для Вайтс "Классик" там тоже есть резистор в катушке.
Для чего он служит выделено жирным шрифтом.
На практике с этим резистором катушка лучше сводится.
Приведен фрагмент с форума "мд4ю"

Вот и у меня между обмотками сопротивление 2,4 мОм, вот и хочу разобрать и посмотреть на сколько там резистор - а то на форуме не помню у кого сопротивление между обмотками 12 мОм и он говорит что у него самая спокойная катушка и ходит почти на максимальной чуйке в почти в полной тишине.

[GSL]

Вот и у меня между обмотками сопротивление 2,4 мОм, вот и хочу разобрать и посмотреть на сколько там резистор - а то на форуме не помню у кого сопротивление между обмотками 12 мОм и он говорит что у него самая спокойная катушка и ходит почти на максимальной чуйке в почти в полной тишине.

Если катушка хорошая зачем разбирать ?????
Разбирают обычно "убитые" катушки, которые не жалко. Сопротивление может быть от 3 до 10 мОм и оно подбирается под конкретную катушку на заводе .

[dmitryru]

Если катушка хорошая зачем разбирать ?????
Разбирают обычно "убитые" катушки, которые не жалко. Сопротивление может быть от 3 до 10 мОм и оно подбирается под конкретную катушку на заводе .

На Фишере большинство катушек идёт 32 мОм

Значит получается что у которой катушке сопротивление меньше то она бьёт глубже и шумнее?

Всё равно разберу - на герметике который нанёс продавец появились трещины - и я просто сниму герметик и крышку, а потом заклею её и нанесу новый герметик



Сообщение отредактировано dmitryru: Nov 29 2011, 18:14

[Fil721]

подключение катушек Фишера и Т2 . приемные совпадают а вот передающие....
так что надо вскрывать

[dmitryru]

Диагноз подтвердился - 2,42 мОм

GSL Вот только интересно - получается что если в катушке сопротивление меньше то она бьёт глубже и она шумнее?



ПС: Теперь надо подобрать герметик чтоб не трескался

Сообщение отредактировано dmitryru: Nov 29 2011, 19:26

[GSL]

Диагноз подтвердился - 2,42 мОм

GSL Вот только интересно - получается что если в катушке сопротивление меньше то она бьёт глубже и она шумнее?

Никакого отношения это сопротивление к глубине не имеет. И величина сопротивления на "шумность" тоже не влияет. А вот установка сопротивления в несколько мОм между катушками, чисто теоретически, снижает только не шумы, а наводки.
В Тезоро вообще приемная и передающая катушка имеют общую землю внутри катушки, а здесь Мегомное сопротивление
