Апгрейд аккумулятора для White's Xlt/dfx/mxt/m6, Li-Ion аккумулятор + зарядка

[ottomaroder]

скажите,если собрать технологический пакет,к нему нужны какие-то
схемы,что-бы не спалить прибор?

[WaS]

можно
главное чтоб на выходе было напряжение до 13В и правильно полярность подключить
..но в таком случае нужно самому контролировать разряд акб - при разряде ниже 10В, акб на зарядку

[ottomaroder]

а схемы контроля, готовые бывают, или самому надо?

[WaS]

да, продаются

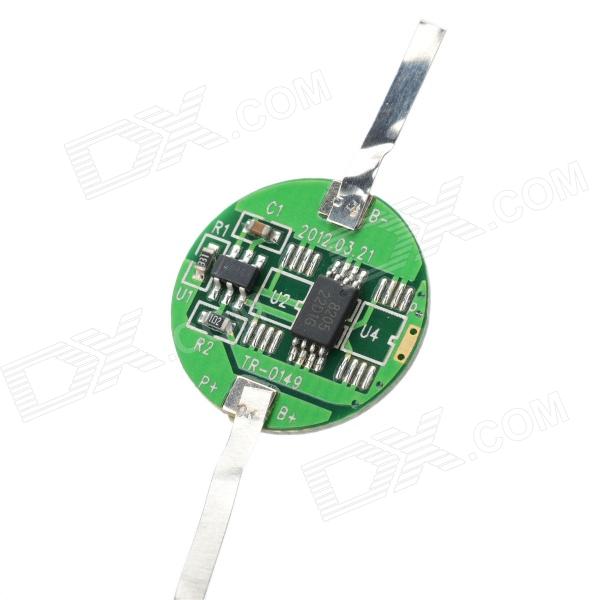

..вот самые простые на каждый элемент -

Сообщение отредактировано WaS: Feb 1 2013, 10:19

[ottomaroder]

да, продаются
..вот самые простые на каждый элемент -

сам, без пошаговой подсказки,наверное не смогу.

есть печальный опыт: купил витой провод и пытался припаять к наушникам...

так там,курва,проводкИ как волос ,и вроде не из металла даже,

полгода валяются на подоконнике...

[dmitryru]

сам, без пошаговой подсказки,наверное не смогу.

есть печальный опыт:    купил витой провод и пытался припаять к наушникам...

так там,курва,проводкИ как волос ,и вроде не из металла даже,

  полгода валяются на подоконнике...

А не проще чтоб Was - блок для Вас сделал?

[ottomaroder]

похоже,с моими ручками,это - оптимальный вариант.(как только сменю МД)

[proselkov_genya]

Василий вечер добрый. Валера ветер дал твой адрес сказал ты можешь помочь. Нужен литиевый аккум твоего производства на Е трак,что скажешь,прибор взял у Валеры,но он с одним боксом под обычные батарейки. Жду ответа . Спасибо.

[MarkusARH]

Как здорово, что я вас встретил! Хожу беременный идеей уже третий день, сплю плохо... У меня Тесоро Вакуэро, напрягает скоротечность кроны. Живу в деревне, в электронике вообще ни как. Смотрел информацию по литий ионным акумам, хочется и моему Ковбою что то наподобие. Питание у него 9 V, если три акума по 3.7 V, это 11.1 V. Где то встречал, что им можно до 15, но бережёного Бог бережёт. До этого момента считал, что достаточно вставить в кассету три акума и вот оно счастье, но оказывается необходима система защиты, хотя в информации к литиевым говорится, что в них уже есть необходимая защита. Буду очень признателен за ваши советы и наставления.

[Олежик]

В поиске наберите паркфлаер,выберите из горы литий полимерных батарею 9.6 вольт с балансным выходом,там-же купите зарядник iMAXB6AC и в поиске найдите инструкцию iMAXB6ACmanual_rus...этот вариант без встраивания в штатные батарейные отсеки а с встраиванием выше все описания есть спасибо форумчанам.

[Darkcat]

Не бывает липолек на 9 вольт. Если брать 2 элемента - это от 7,4 до 8,4 вольта (маловато), если брать 3 элемента - от 11,1 до 12,6 - много уже.

9 вольт вообще очень неудобный вариант. Есть 2 решения проблемы.

1. Сборка из семи NiMH банок. Минусы - габариты, нужно высаживать до конца или иметь зарядник с циклами. Плюсы - дешево и просто, такие аккумуляторы можно найти в любой деревне. http://www.pirit.info/wares13/138620/picture.jpg

2. 3 банки LiFePO4. Это тоже литий, но там немного другие напряжения - http://en.wikipedia.org/wiki/Lithium_iron_phosphate_battery
Voltage limits: 2.0 – 3.65 V
Тоесть 3 банки дают на выходе 11 вольт. Фактически - 10,5. Это уже впринципе безопасно для 9ти вольтовых приборов. Для перестраховки можно припаять 7809 - простейший стабиизатор на 9 вольт, не требует почти никакого обвеса, найти не проблема. http://www.tehnari.ru/attachments/f119/671...223113-7809.jpg (конденсаторы можно и не ставить, но правый лучше всетаки впаять). http://www.chipdip.ru/product/kr142en8g-7809/

Хотя учитывая мизерные токи металлоискателя (емкость кроны 250 ма/ч, если ее хватает на 10 ч то ток потребления 25 ма) можно смело ставить и Липольку. Проблема 7809 и и подобных - перегрев. Актуально при гашении более 1 ватта (например если мы из 12ти вольт хотим получить 9, то потеря 3 вольта, допустимый без радиатора ток 250-300 ма).

[Олежик]

С LiFePO4 9.9в спутал или с 9.6в никель металгидрид, по виду похожие на паркфлаере 1500 и 700 милиампер час..никельметалгидридная сборка подойдёт и зарядник тот-же за 800руб.
Только там доставка долгая хоть и дешево а уже весна..

Купить кассету на 6-7 АА аккумуляторов энелуп хх 2500,найти куда её прицеплять,хорошее зарядное за тыщу.

Сообщение отредактировано Олежик: Mar 19 2013, 13:08

[dmitryru]

Спросите на мд4ю - возможно Тесоро можно запитать до 15 Вольт

Сообщение отредактировано dmitryru: Mar 19 2013, 09:57

[WaS]

Как здорово, что я вас встретил! Хожу беременный идеей уже третий день, сплю плохо... У меня Тесоро Вакуэро, напрягает скоротечность кроны. Живу в деревне, в электронике вообще ни как. Смотрел информацию по литий ионным акумам, хочется и моему Ковбою что то наподобие. Питание у него 9 V, если три акума по 3.7 V, это 11.1 V. Где то встречал, что им можно до 15, но бережёного Бог бережёт. До этого момента считал, что достаточно вставить в кассету три акума и вот оно счастье, но оказывается необходима система защиты, хотя в информации к литиевым говорится, что в них уже есть необходимая защита. Буду очень признателен за ваши советы и наставления.

если с электроникой тяжко - сами лучше не затевайтесь
..3 заряженных Li-Ion или Li-Pol элемента, собранных последовательно, дадут примерно 12,5В(каждый элемент заряжается до 4,2В) - схема защиты от переразряда, должна отключать нагрузку от акб при падении напряжения до 10-10,5В(т.е. 3,4В на элементе)
как сказал Darkcat - от 3-х элементов проще запитать через кренку 7809
..лично я собирал акб для x-terra 705 и подключал через LD1086(понижал с 12 до 6В) - нагрева практически не было

[ferner]

Апну тему .
Раскурочил штатный аккумуляторнай блок, поставил 3 батарейки 18650 на 3400 Mah. Не знаю, удастся ли сегодня выехать, протестировать работу, так как праздник (пользуюсь случаем, чтобы поздравить всех коллег). На табло спектры батарея показывает 12,48.
Есть вопрос: в выключенном состоянии Спектра "ест" батареи? Вот, например, у меня фотоаппарат Sony Nex 5, так если оставить акку в нем, то через неделю (или чуть больше) батарея просто разряжается. Почему вопрос волнует - 18650 у меня без защиты.

[WaS]

Есть вопрос: в выключенном состоянии Спектра "ест" батареи?

немного ест, но совсем не критично
..я акб не вынимаю из прибора, мне проще перед выходом на полчаса к зарядке подключить

[ferner]

WaS, спасибо за ответ. Если все ОК в полях будет, то до смены на батареи с защитой все-таки буду вытаскивать блок, на всякий случай.
Может не в теме - коллеги, штатный зарядный стакан у меня наверное лишним стал, никому не нужен?

Сообщение отредактировано ferner: May 9 2013, 09:43

[ferner]

Вернулся из трехдневной поездки, апгрейдом полностью доволен. Аппарат в эти три дня работал в общей сложности часов 15. Сейчас Спектра показывает 11,28v.
Собственно, вот что получилось:

Взял штатный аккумулятор и распотрошил его. Со дна немного пластмассы выбрал и вставил (приклеив) бокс для трех батарей 18650. Припаял контакты.
Конструкция нормально входит в батарейный отсек Спектры, но крышка не закрывается. С батареями проблем нет - никуда не выпадут, достаточно плотно сидят в боксе, а вот переднюю часть, где контакты, решил все-таки прикрыть. Штатную крышку стало жалко почему-то пилить, так что просто вырезал кусок картона:

Цена вопроса:
3*18650 Battery Case with Lead Wires - $2.10 (бокс на три батареи 18650)
6*Panasonic NCR18650B Rechargeable 3400mAh 3.7V 18650 Lithium Batteries - $51.30 (шесть батареек 18650)
Nitecore I4 Lithium Li-ion Ni-MH Ni-Cd Smart Battery Charger - $21.94 (зарядное устройство).
Купил шесть батареек, перебор, конечно. Но я еще и е-курильщик, так что лишними для меня три штуки не будут. Да и эти батареи еще удобны для организации экстренной зарядки чего угодно (Деуса, например, или навигатора, планшета, телефона).

Сообщение отредактировано ferner: May 14 2013, 10:48

[daimo]

Собрал наконец-то
Прикупил я к стати на Фастехе баночки Саньо выбраковка 2400мА показали, Панасоники при разряде током 300мА. натянули 3310 мА. на 1А 3000 еле выдали,решился взять хоть и не когда не брал Трустфаер 2400 емкость свою выдают но защита полное г...

[klimat]

Скажите, а Ni-Mh аккумуляторы 8х 1,2В сколько Вольт выдадут полностью заряженные
