Зима..как и чем измерить частоту мд,катушки.., Виртуальные приборы на базе пк.

[pyni]

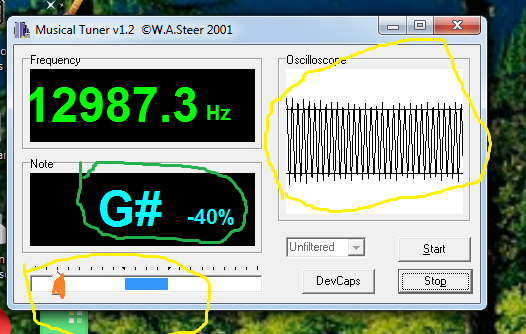

Обратите внимание на db синее окно.на сиге есть система настройки катушки.
так вот когда она настроена db в плюсе =+0.33G. а то что не врет по частоте -на сиге
высвечиваются частота прибора--показания совпадают вплоть до последней цифры.

[pyni]

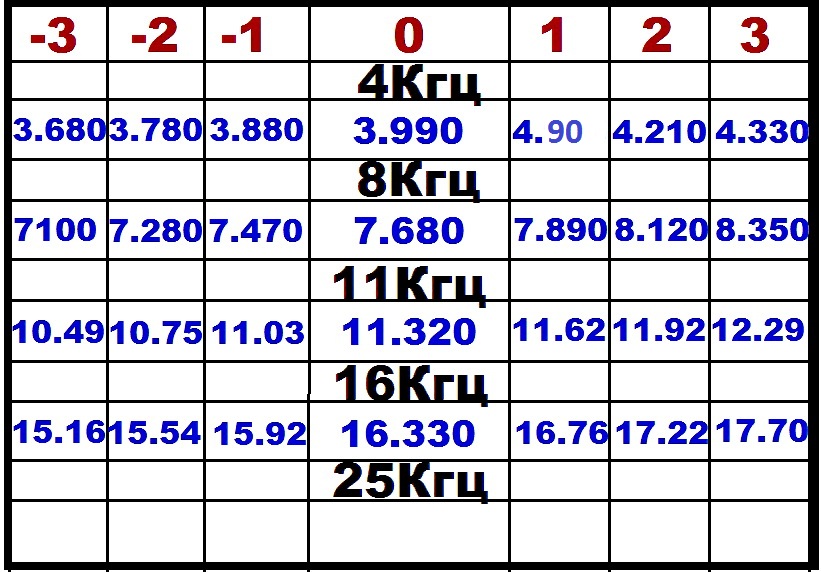

Эксперименты продолжаются. рассмотрим скрин ф75 на частоте ф-1.Кто не в
курсе их 7 на фишере.НАЖАВ и удерживая красный кнопка дергаем рычажок
туды-сюды.смотрим на экран прибора и видим --f1.F2.F3....И тд.
на осцилограме видим что она стала прямая ,я имею ввиду верх и низ спектра.
указатель жк цвет ушёл влево от синька в центре нижней шкалы.
так виднее где < экстаз>то есть полный резонанс тх .
db в плюссе это наибольшая моща передающей катухи.
теперь следующее ...баланс грунта никак не влияет на показания спектрометра,
то есть с передачей он не связан,висит на приёме.
на этом про передающий тракт ВСЁ...................................

теперь можно поговорить если интересно о балансе катушки.


Вложенные эскизы изображений

[pyni]

Доброе утро. провёл измерения ф75 с катушкой от тх850

DB в + опять на ф4 ..что же получается ..максимальное звуковое давление от катушки
не зависит ?????????.

[pyni]

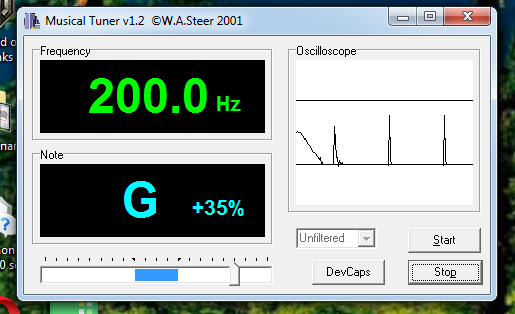

Эксперименты продолжаются.Измерил импульсник db в +.....
частота правда в 2 раза меньше..может связано это с режимом работы.
померил-бы напрямую но очкую ....400вольт на катухе..........

Вложенные эскизы изображений

[pyni]

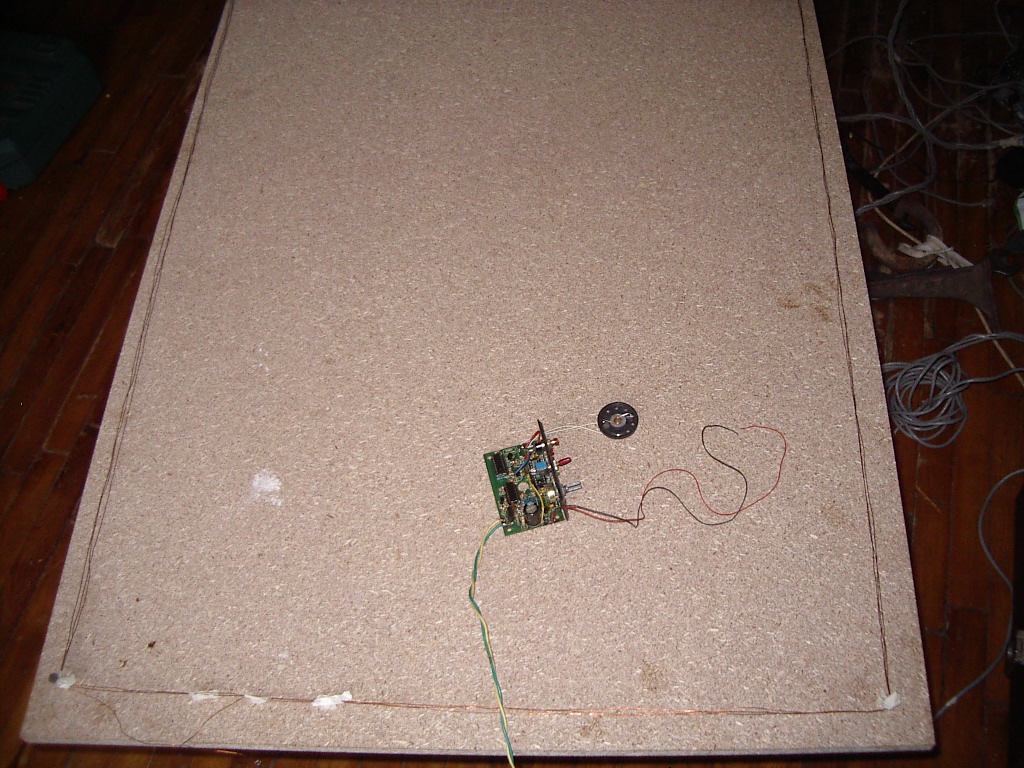

Всем привет..день испытаний катушки для импульсника показал ,что для катушки 70х100см
надо всего 3 витка. вопрос а что если намотать катушку трубкой например ф5мм.
как трубку изолировать..??термоусадка выдержит или лак ???

Вложенные эскизы изображений

[sss]

Это на "приёмную" 3 витка? На сам PI прибор 12-16 витков понадобится...
Да и зачем обычный импульсник измерять, тем более таким способом?
Все осциллограммы доступны в свободном доступе, параметры частоты и периоды задержки, в большинстве приборов, задаются пользователем индивидуально!

[pyni]

Это на "приёмную" 3 витка? На сам PI прибор 12-16 витков понадобится...
Да и зачем обычный импульсник измерять, тем более таким способом?
Все осциллограммы доступны в свободном доступе, параметры частоты и периоды задержки, в большинстве приборов,  задаются пользователем индивидуально!

,было 12 осталось 3.самое смешное ,что на 3х видит лучше чем на 12.
прибор 8042 до кощея..

[sss]

У меня такой то-же есть, один из первых. Неплохо работал!
Есть ещё Кощей-5ИМ, брал для глубинника.
С катушкой, я бы не рискнул так экспериментировать, сопротивление полной катушки и так слишком маленькое, а тут в 4 раза уменьшилось. Можно выход попалить... Да и на грунте нужно испытания делать!
У меня 5ИМ почему то на уменьшеном токе лучше в воздухе результат показывал?

[Yura_Sk]

У нас зимой можно работать в поле, провел эксперимент с понижением частоты МД, а мерил ее как раз компьютером, итак, по порядку.

Появилась идея изменить частоту большой катушки «НЕЛ Атака», предназначенной для работы с МД Garrett ACE 250.
В качестве "мерилки" взял программу спектроанализатора specan22, программа успешно встала под Windows 10. В качестве зонда, намотал на трех пальцах 5 витков провода, поставил гасящие диоды, резистор 10 кОм и конденсатор 0,1 мкФ, на фотке ниже представлена физическая реализация. На выходе зонда - "джек" 3,5 мм., его втыкаем на вход звуковой карты компьютера.


1. Положил зонд на катушку

и получил частоту «до того» (6,78 кГц):

Разложил на столе конденсаторы.

Затем разобрал разъем (прилично собрано, разъем имеет позолоченные контакты, не понравилась глухая заливка разъема каким-то компаундом, похожего на воск — компаунд не способствует высокому Q (добротность), воздух лучше). Потом вывел наружу два проводка от шпилек 1, 4 и подпаял самый маленький конденсатор 0,047 мкФ. Получил вот такую АЧХ:

Можно заметить крошечный сдвиг частоты в сторону ее понижения, продолжаем эксперимент.

2. Меняем конденсатор на 0,1 мкФ, вот АЧХ:

Уже теплее, частота стала ниже 6 кГц.

3. Подпаиваю дополнительно к 0,1 мкФ конденсатор на 0,047 мкФ, картинка ниже:

С конденсатором 0,15 мкФ образовалась АЧХ:


4. Ниже этой частоты продвинуться не удалось: ставил 0,2 мкФ — не работает, с синеньким конденсатором на 0,18 мкФ генератор АСЕ 250 также не запустился, на всякий случай подбрасывал кондей на 0,33 — не заработало.

Выводы. Частоту опускать можно. Достигнут результат 5,73 кГц (а была 6,78 кГц). Но беда в том, что упала амплитуда, оценочно — на 5 дБ (см. графики), поэтому упала «дальность по воздуху» на пятак СССР и пропал «бэллтон». (Махнул над катушкой кухонным ножичком из нержавейки — «бэллтон» есть). Так как эффективность катушки снизилась, то вернул все назад, отпаял конденсаторы (там было два в параллель), но зеленые проводки оставил, поскольку эксперименты будут продолжены… (Позвали в поездку по полям, поэтому экстренно свернулся).

В тот же день выехал в поле, катушка пока выглядит так:


Поднял 3 схожих монетки (кошелек?), одна в чистке:

Место заинтересовало и 25 января, снова выбрался проверить его с катушкой "НЕЛ Атака" (в свое время были свободные деньги, напокупал, сейчас уже раздариваю вместе с "аськами", потому что пришла пора собственных поделок).

Снимок с поля, слава богу, что недалеко, километров 12 от дома, если по прямой - сбегал после обеда, прозвонить отмеченный квадрат... В общем, поднял 3 немецких гильзочки с обычной глубины в штык лопаты и все. (Я думаю, что они раньше просто не были мною замечены, цель все-таки огромная).
Фотку дал для оживляжа, потому как у многих сейчас снега-А-а...

[Гил]

В разъёме,наверно,термоклей.

[TRAVESIL]

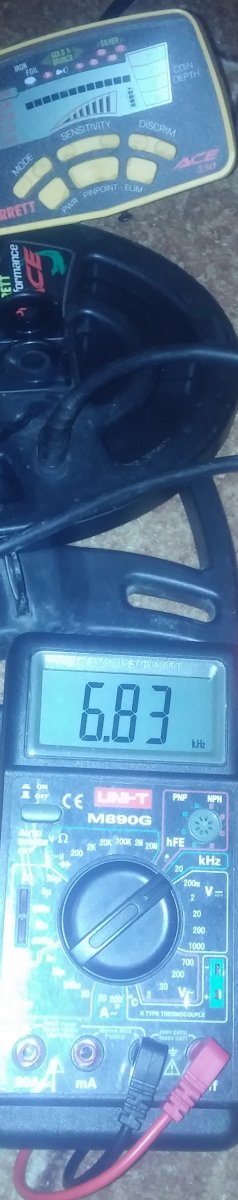

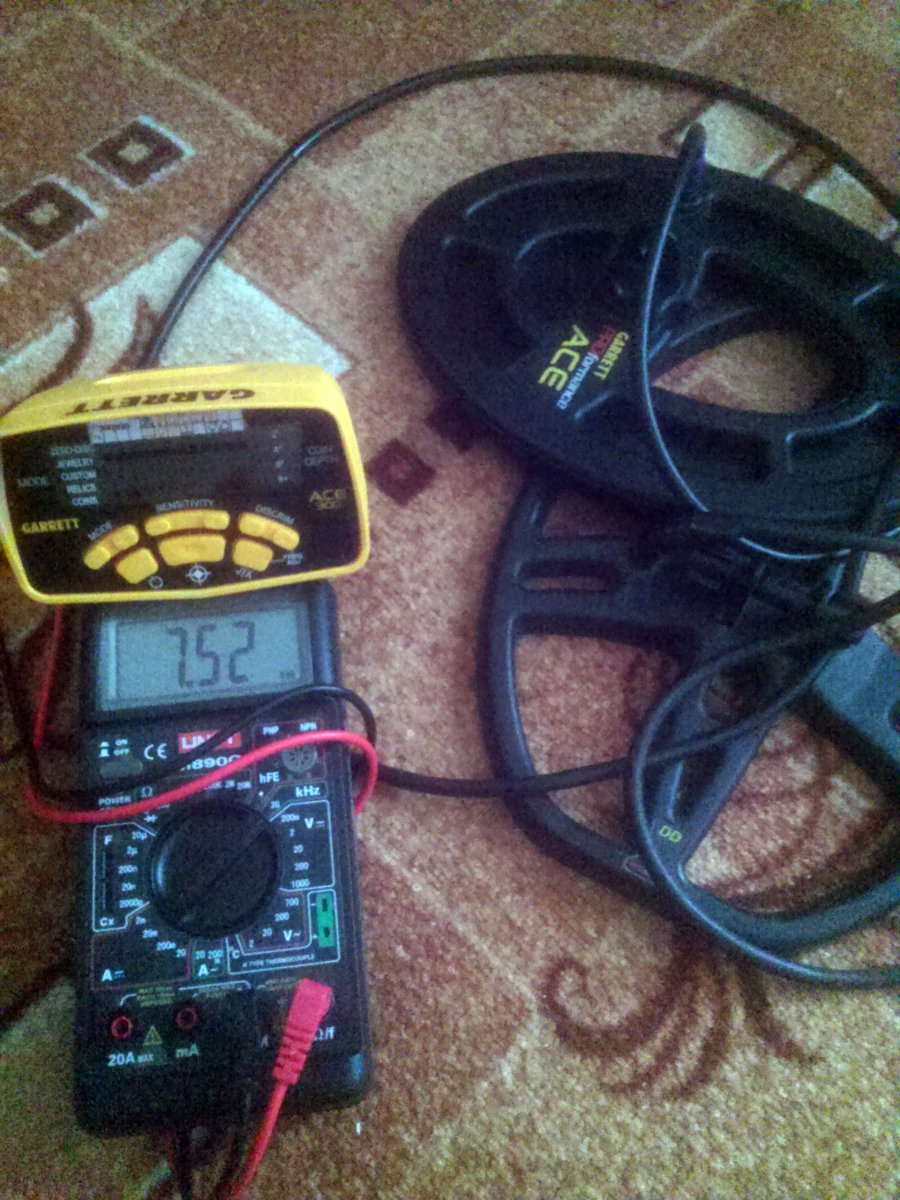

Берем практически любой датчик от детектора .Подключаем мультиметр M890G к ТХ или RX выставляем в тестере на измерение частоты 1-20 кГц.Так проверял Асе 300-250.
Вот результат Deus XP 13x11 X 35 .Частоты выше 20 не меряет.

Сообщение отредактировано TRAVESIL: Feb 9 2019, 01:00

Вложенные эскизы изображений

[Patrick07]

Кому совсем лениво, как мне, мотать катушки, воткните в микрофонное гнездо свои наушники и поднесите их к работающей катушке МД. На экране осциллографа всё увидите.

[Yura_Sk]

Подключаем мультиметр  M890G к ТХ или RX выставляем в тестере на измерение частоты 1-20 кГц.

Как-то элегантно, но не в сторону у Вас получается...
-И как "подключить мультиметр M890G к ТХ или RX"? - Ведь что-то придется открывать, к чему-то припаивать проводки, не так ли?.. а если оборудование под пломбами? (И как подключаться к обмотке Rx - ведь там напряжение доли вольта)?
...А до этого прикупить этот самый M890G, не так ли?
А если не хочется вскрывать МД или катушку, то нужно прикупать и разъем для изготовления проставки, причем и "папу" и "маму" - не так ли?
Да и название ветки подразумевает применение виртуальных приборов, т.е. компьютерных программ, не так ли?

Сообщение отредактировано Yura_Sk: Feb 11 2019, 00:41

[pyni]

У меня такой то-же есть, один из первых. Неплохо работал!
Есть ещё Кощей-5ИМ, брал для глубинника.
С катушкой, я бы не рискнул так экспериментировать, сопротивление  полной катушки и так слишком маленькое, а тут в 4 раза уменьшилось. Можно выход попалить... Да и на грунте нужно испытания делать!
У меня 5ИМ почему то на уменьшеном токе лучше в воздухе результат показывал?

Да маловато надо 4 витка. расчёт такой-кастрюля диаметром 22см.мерим рулеткой
окружность ...68см. умножаем на 25 витков =равно 17 метров провода или трубки надо.
почему трубка можно сделать катушку без каркаса..тем более что ток течёт по поверхности
проводника,если уложить витки то получим почти печатный датчик...

[pyni]

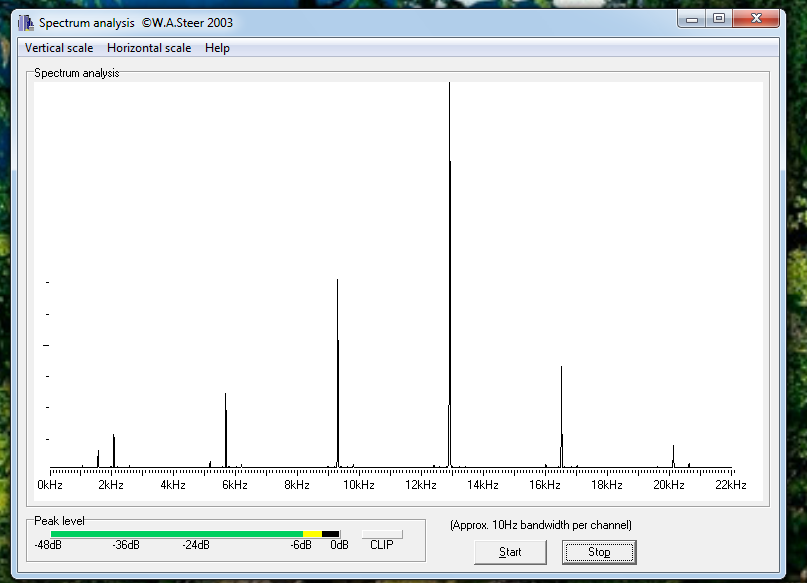

Прочитал по многочастотникам ох дурят нашего брата .вот спектр ф75.
он тоже многочастотник---пики обведены красным с жёлтым цветом.


Вложенные эскизы изображений

[Radiomans]

Какой к уям многочастотник ?
Ф-75 это классический одночастотный прибор.
Написал уже - не майтесь хернёй, компьютер это не измерительный прибор, Вы не можете им нормально ничего измерить и посмотреть !
Если Вы тапой экспериментатор - Вам жалко 15 долларов ?
Лучше писать пургу на форуме ??

[Yura_Sk]

Поскольку ветка носит название "Виртуальные приборы на базе ПК", вношу свою скромную лепту.
Давно хожу с Garrett АСЕ 250, вот частоты некоторых моих катушек, замеренных с помощью компьютерной программы specan22 (как мерить, см. пост 29, по картинкам, могу лишь добавить, что кабель от катушки уходит влево на блок "аськи", кабель от зонда уходит вправо, к компьютеру, на его звуковой вход).







Выше, в данной ветке, можно видеть частоту катушки НЕЛ Атака (и все метаморфозы, связанные с изменением ее частоты резонанса).
Могу также снять частоту работы (правда, только совместно с АСЕ 250) любой из моих катушек, обращайтесь:



Сообщение отредактировано Yura_Sk: Feb 11 2019, 02:15

[pyni]

Самое интересное ,что самоделка лучше всех.близка к резонансу.штатка хуже всех.
Видимо производитель спецом загрубляет прибор,что-б потом настроив продавать
как новую супер-пупер модель.
как холодильники -3 года и усё...

[pyni]

Какой к уям многочастотник ?
Ф-75 это классический одночастотный прибор.
Написал уже - не майтесь хернёй, компьютер это не измерительный прибор, Вы не можете им нормально ничего измерить и посмотреть !
Если Вы тапой экспериментатор - Вам жалко 15 долларов ?
Лучше писать пургу на форуме ??

Пургу пишете ВЫ..металлоискатель это звуковой генератор ,поэтому и работать надо
со звуком.
Ф75 -мультичастотный прибор..основная частота 12.9-13.1 кгц. а кратные ей на графике.
Поэтому ему и империя и чешуя по плечу...пофиг глина и камни.от 2кгц-до 18 кгц.
Всё это задаёт кварц. читайте о основных и кратных колебаниях кристалла ....

[pyni]

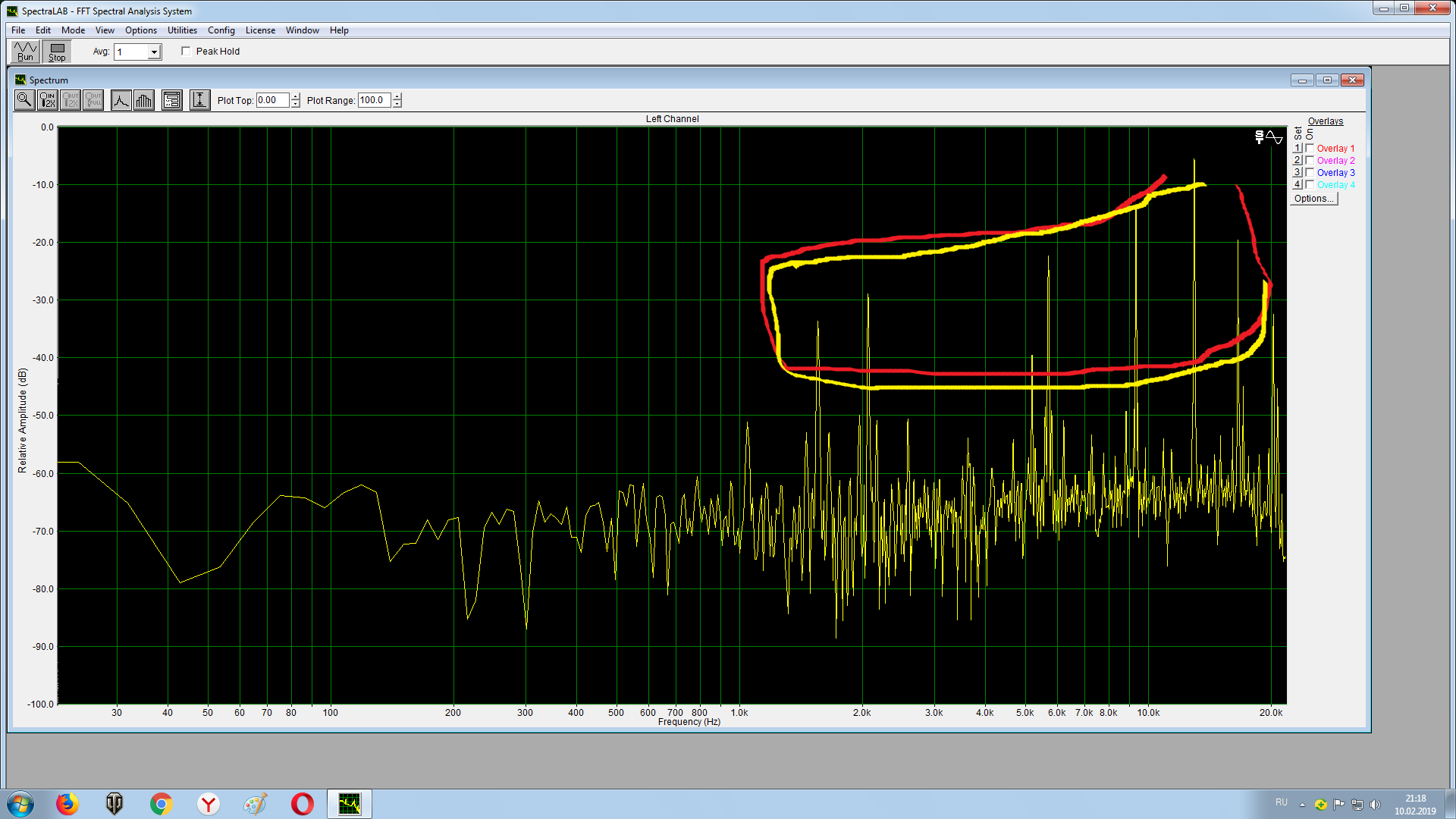

Вот ,получилось поставить .
Ф75 .смотрите

Вложенные эскизы изображений
