Самодельная катушка на АКА, Помогите с изготовлением

[rcv]

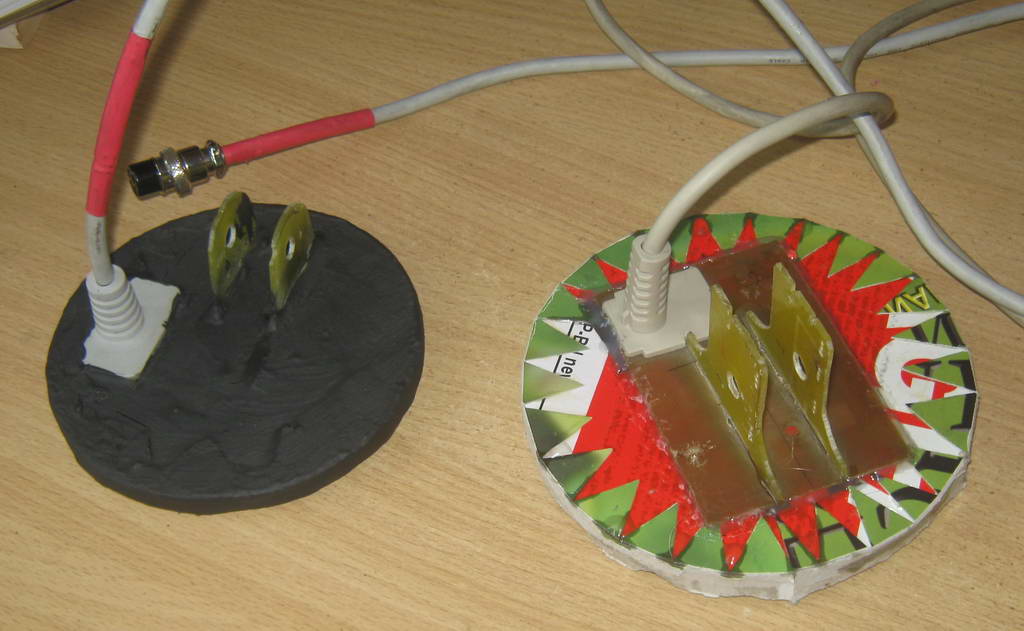

Вот и первые результаты. Одна катушка та что поменьше ДД её диаметр 13см, та что побольше моно, её диаметр 14,5см. В ДД диаметр обмоток по 10см. Так что в итоге имеем ДД 5", моно 5,7".
По чуйке на сигнуме настройки 3 программа, ОУ=10, КТ=10, больше в квартире поставить не могу блямки достают. Чуйка у ДД на полушку Аннны Иоанны 23см, у моно 24-25 как махнуть.
На сорексе при ОУ6 КТ18 на1-2см меньше. Ну вот собственно и все. Кстати при настройке и изготовлению катушек прибор не нужен абсолютно, нужен осцилограф и частотомер и генератор от Вайтса на 2-х транзисторах. Катушки сведены до напряжения 10mV.

Сообщение отредактировано rcv: Mar 11 2012, 16:58

Вложенные эскизы изображений

[Папик]

Вот "схема", может кому пригодится.

Так какие номиналы кондёров, кто ни будь знает?

Сообщение отредактировано Папик: Mar 11 2012, 18:26

[rcv]

Вы поймите, кондеры подбираются в зависимости от частоты на которую делаете катушку. Например в 10ДД 7КГц АКА ставит 0,1 мКф, в 15ДД 3кГц ставят 0,22мКф. Поэтому я и говорю при настройке нужен частотомер, вы можете тупо намотать напримр 150 витков и поставить емкость 0,1мКф у вас частота может быть 6кГц и СФТ Синум и Сорекс могут эту катушку не определять, новый МФТ Сигнум проглотит все, ему главное сведение катушки, я одну ДД намотал на 18,5 кГц работает, в ней прикольно монетка что на ребре, что плашмя видит практически одинаково.

[VassO]

rcv в личку вам пару вопросов отписал.
Раньше при сборе самодельного детектора без приборов обошёлся.
Не доступны мне к сожалению осциллограф и частотомер, отошёл от радиоэлектроники к сожалению. Мечта идиота-своя лаборатория, но в квартире не могу себе позволить такую роскошь((((

[s-acha]

Вот и первые результаты. Одна катушка та что поменьше ДД её диаметр 13см, та что побольше моно, её диаметр 14,5см. В ДД диаметр обмоток по 10см. Так что в итоге имеем ДД 5", моно 5,7".
По чуйке на сигнуме настройки 3 программа, ОУ=10, КТ=10, больше в квартире поставить не могу блямки достают. Чуйка у ДД на полушку Аннны Иоанны 23см, у моно 24-25 как махнуть.
На сорексе при ОУ6 КТ18 на1-2см меньше. Ну вот собственно и все. Кстати при настройке и изготовлению катушек прибор не нужен абсолютно, нужен осцилограф и частотомер и генератор от Вайтса на 2-х транзисторах. Катушки сведены до напряжения 10mV.

здравствуйте, если вас не затруднит озвучте пожалуйста намоточные данные дд катушки: диаметр провода, количество витков, конденсаторы.

[rcv]

Вы поймите катушку просто так взять и намотать не получится. Сначала её нужно заставить работать на определенной частоте, например нам нужна частота 7 кГц, я мотаю 160 витков проводом 0,25 или 0,4 дальше подключаю к автогенератору с емкостью 0,084мкф так по расчетам будет нужная индуктивность, и частотометром замеряя частоту скидываю по одному витку до нужной частоты. И получаю обмотку на нужную частоту при определенной емкости конденсатора. Примерно количество витков около 150 получится. Если вы возьмете конденсатор например как в катушке от АКА на 0,1 мкф то там число витков будет другим.

[Папик]

Вы поймите, кондеры подбираются в зависимости от частоты на которую делаете катушку. Например в 10ДД 7КГц АКА ставит 0,1 мКф, в 15ДД 3кГц ставят 0,22мКф. Поэтому я и говорю при настройке нужен частотомер, вы можете тупо намотать напримр 150 витков и поставить емкость 0,1мКф у вас частота может быть 6кГц и СФТ Синум и Сорекс могут эту катушку не определять, новый МФТ Сигнум проглотит все, ему главное сведение катушки, я одну ДД намотал на 18,5 кГц работает, в ней прикольно монетка что на ребре, что плашмя видит практически одинаково.

Спасибо, меня интересовали именно заводские данные.

[s-acha]

а приемную катушку вы по какому принципу мотали, настраивали

[rcv]

Они должны работать на одной частоте. Вот здесь http://www.reviewdetector.ru/index.php?sho...c=205874&st=20#
Fuma все подробно расписал,пост №25 прочитайте. За что ему кстати большое спасибо.

Сообщение отредактировано rcv: Mar 12 2012, 13:34

[dmitryru]

Вот и первые результаты. Одна катушка та что поменьше ДД её диаметр 13см, та что побольше моно, её диаметр 14,5см. В ДД диаметр обмоток по 10см. Так что в итоге имеем ДД 5", моно 5,7".
По чуйке на сигнуме настройки 3 программа, ОУ=10, КТ=10, больше в квартире поставить не могу блямки достают. Чуйка у ДД на полушку Аннны Иоанны 23см, у моно 24-25 как махнуть.
На сорексе при ОУ6 КТ18 на1-2см меньше. Ну вот собственно и все. Кстати при настройке и изготовлению катушек прибор не нужен абсолютно, нужен осцилограф и частотомер и генератор от Вайтса на 2-х транзисторах. Катушки сведены до напряжения 10mV.

rcv

10mV - Вы смотрели при подключённой катушки к прибору или к генератору от Вайтса?

У АКА как я понял последовательный резонанс (поэтому и батарейки жрёт не хило) и ток в катушке у неё больше чем в параллельном.

rcv Вы не мерили Ток в заводских катушках?

Просто интересно насколько он большой

Сообщение отредактировано dmitryru: Mar 12 2012, 20:43

[rcv]

rcv

10mV - Вы смотрели при подключённой катушки к прибору или к генератору от Вайтса?

У АКА как я понял последовательный резонанс (поэтому и батарейки жрёт не хило) и ток в катушке у неё больше чем в параллельном.

rcv Вы не мерили Ток в заводских катушках?

Просто интересно насколько он большой

10мВ при подключении к генератору от Вайтса.
Я ток не мерил, в теме АКА nosferatu, выкладывал таблицу замера токов.
http://www.reviewdetector.ru/index.php?act...dpost&p=3501743
Резонанс к сожалению последовательный, поэтому когда заливаешь эпоксидкой и контролируешь сведение приходится проводить некоторые танцы с бубном, т.к. генератор от Вайтса работает только с паралельным резонансом.

Сообщение отредактировано rcv: Mar 13 2012, 06:22

[dmitryru]

10мВ при подключении к генератору от Вайтса.
Я ток не мерил, в теме АКА nosferatu, выкладывал таблицу замера токов.
http://www.reviewdetector.ru/index.php?act...dpost&p=3501743
Резонанс к сожалению последовательный, поэтому когда заливаешь эпоксидкой и контролируешь сведение приходится проводить некоторые танцы с бубном, т.к. генератор от Вайтса работает только с паралельным резонансом.

Спасибо за ссылочку - в Турбо и правда ток большой.

Забыл спросить: 10мВ это катушка уже экранированна?

А Вы не мерили при подключённой катушке к прибору, там столько же или больше?

Если будет больше, 10мВ то скорей всего катушка будет плохо чувствовать мелочь и глубокие сигналы.

И про танцы с бубном можно поподробней

[rcv]

Забыл спросить: 10мВ это катушка уже экранированна?
А Вы не мерили при подключённой катушке к прибору, там столько же или больше?
Если будет больше, 10мВ то скорей всего катушка  будет плохо чувствовать мелочь и глубокие сигналы.
И про танцы с бубном можно поподробней

Нет не экранированная. На приборе не замерял, все никак переходник не соберу, а надо попробовать. У нас мелочь это как раз Полушка, но пара чешуек где то тоже валяется надо ими помахать посмотреть. Танцы с бубном в том, что приходится делать доп отвод который замыкает последовательный конденсатор в передающей катушке, заливать эпоксидкой до половины катушки, давать высохнуть, компенсирующим витком делать окончательное сведение, а потом эту перемычку убирать и повторно заливать эпоксидкой.
Кстати относительно экрана, а никто не экранировал приемную обмотку таким образом: мотаем её, придаем нужную форму, опускаем в обычный лак пропитываем или эпоксидку, кому как удобнее, сушим, а потом на неё наносим токопроводящий лак и заливаем эпоксидкой? Цель экономия токопрводящего лака и плюс не нужен доп слой эпоксидки поверх токопроводящего лака.

[rcv]

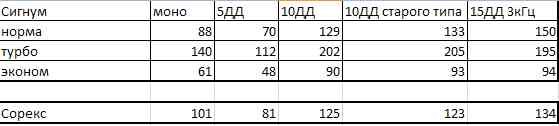

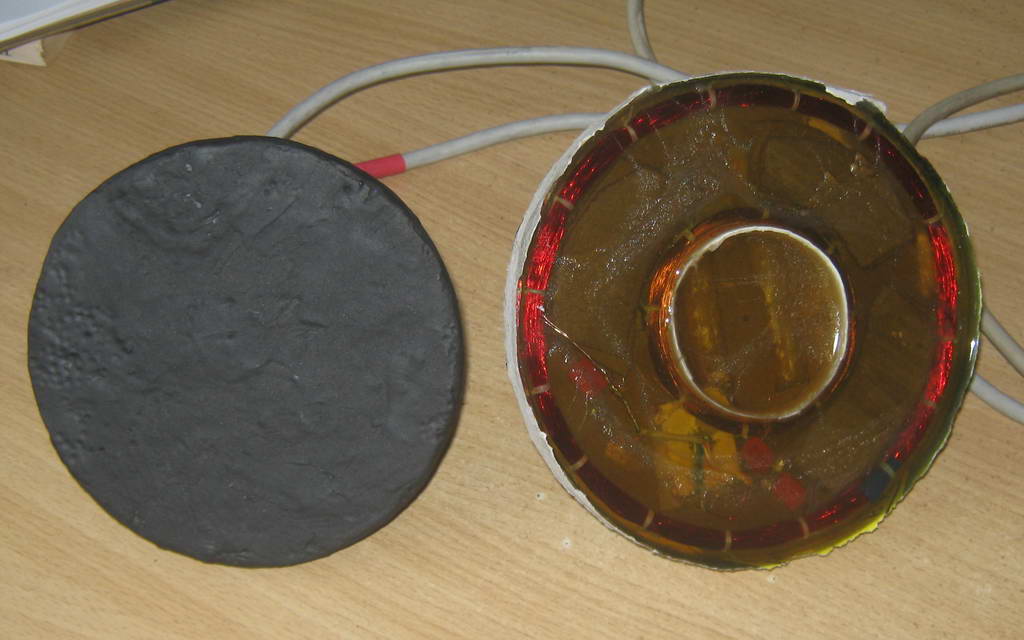

Вот и я померил токи на своих катушках и на заводских, результаты в табличке. Мораль сечение провода можно увеличивать, надо попробовать более толстым проводом накрутить, с другой стороны прирост в 1-2 см есть ли смысл? Сегодня померил чуйку на чешуйку Петра, размер 10х6мм, моно катушка 14см, ДД12,5см. Ток и небольшое увеличение диаметра роль играет.

Вложенные эскизы изображений

[VassO]

А что у вас в таблице значит 10дд старого типа?

[rcv]

Это с коричневой эпоксидкой, но уже залита не полностью а перемычки оставлены пустыми.

[dmitryru]

Вот и я померил токи на своих катушках и  на заводских, результаты в табличке. Мораль сечение провода можно увеличивать, надо попробовать более толстым проводом накрутить, с другой стороны прирост в 1-2 см есть ли смысл? Сегодня померил чуйку на чешуйку Петра, размер 10х6мм, моно катушка 14см, ДД12,5см. Ток и небольшое увеличение диаметра роль играет.

rcv

А какие диаметры проводов Вы использовали в своих катушках?

Возможно при увеличении диаметра Тх придётся уменьшать диаметр Рх

[rcv]

На моно я так и делаю, 0,40 и 0,18. На ДД не пробовал, планирую через неделю, как кабель и вводы придут, на коленке уже нет желания, нормально не оттестить, а так в корпус уже все заткнул, термоклеем залил и вперед.

[dmitryru]

На моно я так и делаю, 0,40 и 0,18. На ДД не пробовал, планирую через неделю, как кабель и вводы придут, на коленке уже нет желания, нормально не оттестить, а так в корпус уже все заткнул, термоклеем залил и вперед.

Сх пришлось много витков мотать?

[rcv]

Начинал с 80 скинул до 60 когда сводил, она у меня расположена внутри приемной.
