Самодельная катушка на АКА, Помогите с изготовлением

[ИИвваанн]

Возможно и так. Просто проверял катушку на 7 кгц нел или ака ( не помню точно)для того- же сигнума. Так вот заводской баланс был около 90 мв! И фаза в другой стороне. Замерял на Рх осциллографом. И если добавить сюда переход на другую частоту! То естественно все уплывет. Я же больше 15 мв не допускаю.

посмотрел сейчас записи-марс тигер

[рыба меч]

Какой минимальный диаметр катушки может быть на 3 Гц , моно или DD она должна быть ?

[ИИвваанн]

любой размер, любая конфигурация

[iliczka]

Здравствуйте!
Вот и себе решил мотнуть катуху. Почитал темы по этому поводу, решил начать со снайперки. Многие пишут, что мотали и что получается не хуже заводских. Про программу Coil32 знаю, но люди пишут что в реальности получается немножко другие значения, так как катушки DD не круглой формы. Предлагаю, если не жалко, выкладывать данные, желательно в формате:
1. Размер катушки и предполагаемая частота
2. Количество витков и сечение медного провода
3. Сопротивления и индуктивность полученных катушек
4. Емкость конденсаторов

Всем ответившим заранее благодарен!

[HunterNiNo]

вот хочется же людям помучаться,мне кажется катушки ака и так самые дешевые,купил и забыл

[GVOL]

Кто ни будь катушки снайперки Моно "Шайбы" делает в типоразмере 5"
И "кольца" самые маленькие какие бывают?

[GVOL]

вот хочется же людям помучаться,мне кажется катушки ака и так самые дешевые,купил и забыл

Да это то правильно, но когда желания совпадают с возможностью не только покупателя, но и производителя!
Я хочу "снайперку моно" на 5" - 7...10...14...18 кГц
Но не делает такие ни кто, хоть тресни. Не выгодно им. Причём моно катушки очень хороши на мусорке, пляжах.
Но если не разбираешься в этом, то лучше конечно или не браться совсем, или делать с кем то.

[ИИвваанн]

У снайперки предпочтительней DD, т.к. магнитное поле, излучаемое катушкой шире. Посмотрите диагрмму. А у кольца идет конусом. Соотв. могут быть пропуски по краям. Глубина одинакова. А с точки зрения ширины лопаты-любая пойдет-хоть ОО. все-равно копать. Вы же не пинцетом достаете цель.
DD делаем мы. http://www.reviewdetector.ru/index.php?showtopic=1053034
есть корпус на 5,5

кстати анонс:

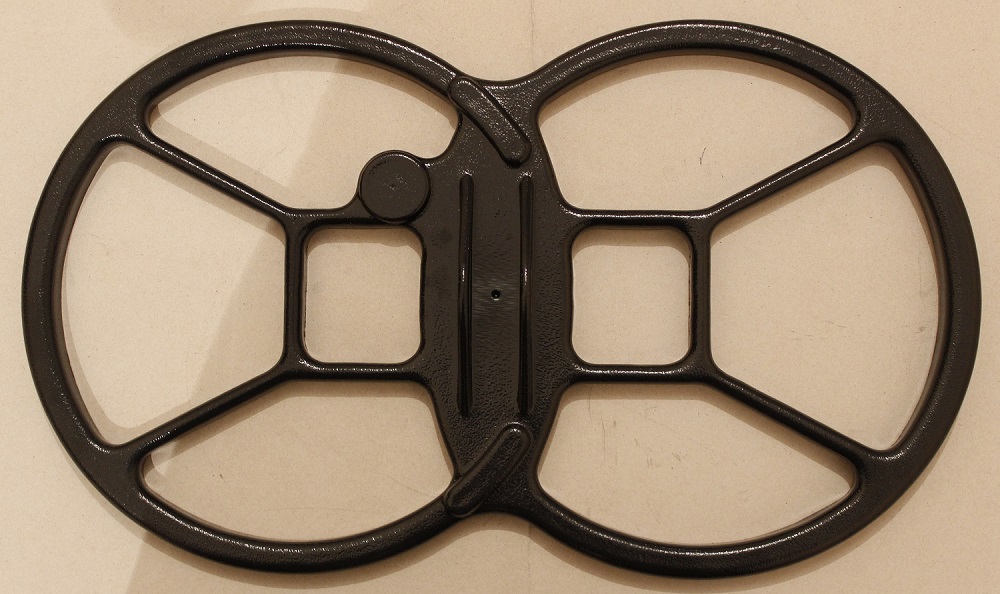

Новый корпус для максимальной глубины ОО 9".
два кольца по 9"
Пространство для обмотки 12х12мм.

Сообщение отредактировано ИИвваанн: Jan 7 2016, 09:20

Вложенные эскизы изображений

[GVOL]

Мне шире не нужно.

[GVOL]

У снайперки предпочтительней DD, т.к. магнитное поле, излучаемое катушкой шире. Посмотрите диагрмму. А у кольца идет конусом. Соотв. могут быть пропуски по краям. Глубина одинакова. А с точки зрения ширины лопаты-любая пойдет-хоть ОО. все-равно копать. Вы же не пинцетом достаете цель.

Вот как раз ДД с его магнитным полем в виде лезвия, цепляет все в подряд что рядом лежит, и приходится вертеться вокруг цели, чтоб ее определить.
Поэтому снайперка Моно предпочтительнее на мусорке!
И минерализация влияет меньше.


Сообщение отредактировано GVOL: Jan 10 2016, 14:42

[unlit]

минерализация грунта как раз на концентрическую оказывает большее влияние, чем на ДД.
Вот мне почему-то на мусорке больше всего лодочки ДД нравятся)))

Сообщение отредактировано unlit: Jan 17 2016, 10:25

[Виктор_я]

парни ни кто ещё не запустил производство на заказ? хочется ДД 8" на 3 кгц

[Scarabaeus]

Здравствуйте.Хочу попробовать сделать датчик на Ака Сигнум с частотой 14 кГц приблизительно.Подскажите пожалуйста,кто сталкивался.Какое сечение провода лучше всего будет взять?

[Scarabaeus]

И какой лучше всего будет экран?С фольги конденсаторов,иои графитовый?

[Scarabaeus]

Буду благодарен за ответ.

[класик]

И какой лучше всего будет экран?С фольги конденсаторов,иои графитовый?

Делайте графитовый.

[unli]

На Тх провод диаметром 0,4-0,5мм, на Рх 0.25-0.35мм. На мой взгляд оптимально))

[ArturS]

Хоть я смотрю что тема полу-мёртвая, всёж спрошу тут.
Мож кто из более продвинутых датчикостроителей мне ответит.
Сколько уже сделал датчиков, не могу найти момент влияющий на сведение контуров.
Есть датчики, где всё сводится легко и просто. Но в большинстве случаев гемор ещё тот.
Вот сегодня так и не смог выяснить от чего не могу меньше 800 мВ свести датчик перепрыгивает через ноль и снова растёт.
Задумал ДД 28/25, 7кГц для "беркут5"
От экспериментов, голова уж пухнет. Мужики, дайте направление как свести датчик до 50мВ. Я уже синий.
Датчик АКА; ТХ равна РХ; провод 0,45; 6.6 мГн; 10 Ом. Частота 6-7кГц
Эксперимент заключается именно в сведении как в датчиках АКА. А там используются контура ТХ=РХ
Пробовал ? провод РХ 0,28 немного лучше. Но тогда не понятно сколько витков, какая индуктивность? какое спротивление?
Выходит просто 0,28 нужно намотать столько шоб свелось?
А сколько?

Сообщение отредактировано ArturS: Feb 13 2017, 16:27

[aleksandrych]

Приветствую. Может кто-то имеет возможность измерить параметры разных катушек для АКА?

[asgo]

парни ни кто ещё не запустил производство на заказ? хочется ДД 8"  на 3 кгц

АКА запустили. У меня есть такие катушки.
