Вы о какой термостабильности ? Датчика ? У него она есть фазовая , есть амплитудная. Или алюминия как такового?

Не надо изменения различных электрофизических свойств отдельных компонентов датчика рассматривать вне контекста устройства с которым это датчик работает

В резонансной системе и то и то важно,у Вас резонансные ведь ?

[Lvovich]

Тогда по Вашей логике:применив более тонкий медный провод,можно датчик сделать
ещё тоньше и следовательно - легче,меньше пластика и компаунда...

Давайте без крайностей . ЕЛи есть желание сделать суперлегкий датчик , изготовьте катушки проводом 0,1 или меньше . Толщина такого датчика будет около 0,5 см . Вес в разы меньше . Но боюсь ,что результаты оценок его основных показателей назначения ( чувствительность , электромеханическая стабильность ) удручат Вас.
Да , блин , все это уже проходили...

[Lvovich]

В резонансной системе и то и то важно,у Вас резонансные ведь ?

Конечно Важно.
Фазовый дрейф при перепаде температур с +25 град до — 20 у нас составляет не более 3 град фазы. По памяти . Это отличный результат.
Разбаланс с 20 мв может доходить до 300( в этом же температурном диапазоне) , но он выбирается — обнуляется автоматически ,,, программно аппаратно. То есть по керу...

[Гил]

Давайте без крайностей . ЕЛи есть желание сделать суперлегкий датчик , изготовьте катушки проводом 0,1 или меньше . Толщина такого датчика будет около 0,5 см . Вес в разы меньше .  Но боюсь ,что результаты оценок его основных показателей назначения ( чувствительность , электромеханическая стабильность ) удручат Вас.
Да , блин , все это уже проходили...

Ну зачем Вы ерничаете...Сами же писали про 0,3 медный...
я,кстати,применяю литцендрат 25 жил 0,23 медь.

[Lvovich]

Ну зачем Вы ерничаете...Сами же писали про 0,3 медный...
я,кстати,применяю литцендрат 25 жил 0,23 медь.

Низкочастотные вихри это не то так случай , где надо опасаться скин эффекта. В основном. Да и ... литцендрат это сложнеее — нетехнологичней и дороже. Выигрыш надо будет рассматривать под микроскопом.

[Землеройк]

ЗдОрово!Значит термостабильность алюминия толщиной 10 микрон - это важно,
а толщиной пол-миллиметра - ерунда.О чем вообще тогда говорить...смешно,однако.

Я имел в виду по отношению к структуре прибор/датчик у АКА. Что по уходу фазы, что по разбалансу, разницы между медным и алюминиевым проводом при одних и тех же витковых данных, токе, никакой. Замер комнатная температура, и заморозка -18. Тип конденсаторов при этом влияет в разы более.
Вы же явно о датчиках Эксповых или ГПХ, это очень разные вещи.
Единственное, где при изготовлении датчиков АКА оправдана медь, это низкочастотные 1.7кГц (спец заказ). Из-за витковых данных, там потеря тока слишком велика. И чтобы его вытянуть... приходится мотать "гирю". Вес медных 15" 1.7кГц - 1.1кГ, тогда когда 15" 3кГц люминиевые весят 730г.
Вот и весь смысл люминия.

[Гил]

Низкочастотные вихри это не то так случай , где надо опасаться скин эффекта. В основном. Да и ... литцендрат это сложнеее — нетехнологичней и дороже. Выигрыш надо будет рассматривать под микроскопом.

Ну почему под микроскопом...Моя катушка размером как штатная для Е-ТРАКА
видит глубже этой штатной процентов на 15-20.А импульсникам литцендрат
положен по происхождению...

[Гил]

Я имел в виду по отношению к структуре прибор/датчик у АКА. Что по уходу фазы, что по разбалансу, разницы между медным и алюминиевым проводом при одних и тех же витковых данных, токе, никакой. Замер комнатная температура, и заморозка -18. Тип конденсаторов при этом влияет в разы более.
Вы же явно о датчиках Эксповых или ГПХ, это очень разные вещи.
Единственное, где при изготовлении датчиков АКА оправдана медь, это низкочастотные 1.7кГц (спец заказ). Из-за витковых данных, там потеря тока слишком велика. И чтобы его вытянуть... приходится мотать "гирю". Вес медных 15" 1.7кГц - 1.1кГ, тогда когда 15" 3кГц люминиевые весят 730г.
Вот и весь смысл люминия.

Тогда проще мотать катушку алюминиевой лентой,и емкость сразу будет хорошая,
кондер не надо...

[sss]

Тогда проще мотать катушку алюминиевой лентой,и емкость сразу будет хорошая,
кондер не надо...

Существуют печатные датчики...

[sss]

Конечно Важно.
Фазовый дрейф при перепаде температур с +25 град до — 20 у нас составляет не более 3 град фазы. По памяти . Это отличный результат.
Разбаланс с 20 мв может доходить до 300( в этом же температурном диапазоне)  , но он выбирается  — обнуляется автоматически ,,, программно аппаратно. То есть по керу...

Т.е. Сорекс в пролёте...

[DoKKK]

Вот катушка Эквинокса. Обе обмотки намотанны многожильным проводом разного диаметра(вроде), но не проволокой...
А на счет катушки Интроника, просветить можно конечно, но кто ж мне ее даст Да и есть ли смысл, производители и разработчики АКА здесь, они и подскажут каким проводом намотанна катушка инка

[Lvovich]

Т.е. Сорекс  в пролёте...

Не совсем так .Сорекс работает вне резонанса. То есть коэффициент преобразования датчика у него ниже. Что касается и температурного дрейфа разбаланса. До —10 град Цельсия должно быть нормально — в захвате.

Сообщение отредактировано Lvovich: Dec 4 2018, 08:06

[Lvovich]

Ну почему под микроскопом...Моя катушка размером как штатная для Е-ТРАКА
видит глубже этой штатной процентов на 15-20.А импульсникам литцендрат
положен по происхождению...

Не путайте импульсное возбуждение с гармоническим. В импульсе dI/dT может достигать очень даже приличных значений . Там уже начинает сказываться межвитковая емкость и с целью снижения ее влияния катушки мотают в частности витыми парами и пр. ....с использованием специальных приемов укладки витков.

Сообщение отредактировано Lvovich: Dec 4 2018, 08:05

[Lvovich]

Вот катушка Эквинокса. Обе обмотки намотанны многожильным проводом разного диаметра(вроде), но не проволокой...
А на счет катушки Интроника, просветить можно конечно, но кто ж мне ее даст   Да и есть ли смысл, производители и разработчики АКА здесь, они и подскажут каким проводом намотанна катушка инка

Вполне вероятно. Все таки верхняя уже 40 кГц ... и сложно обеспечить хотя бы примерное равенство коэффициентов передачи датчика в таком частотном диапазоне. Приходится считаться с уже более тонкими эффектами.

[DoKKK]

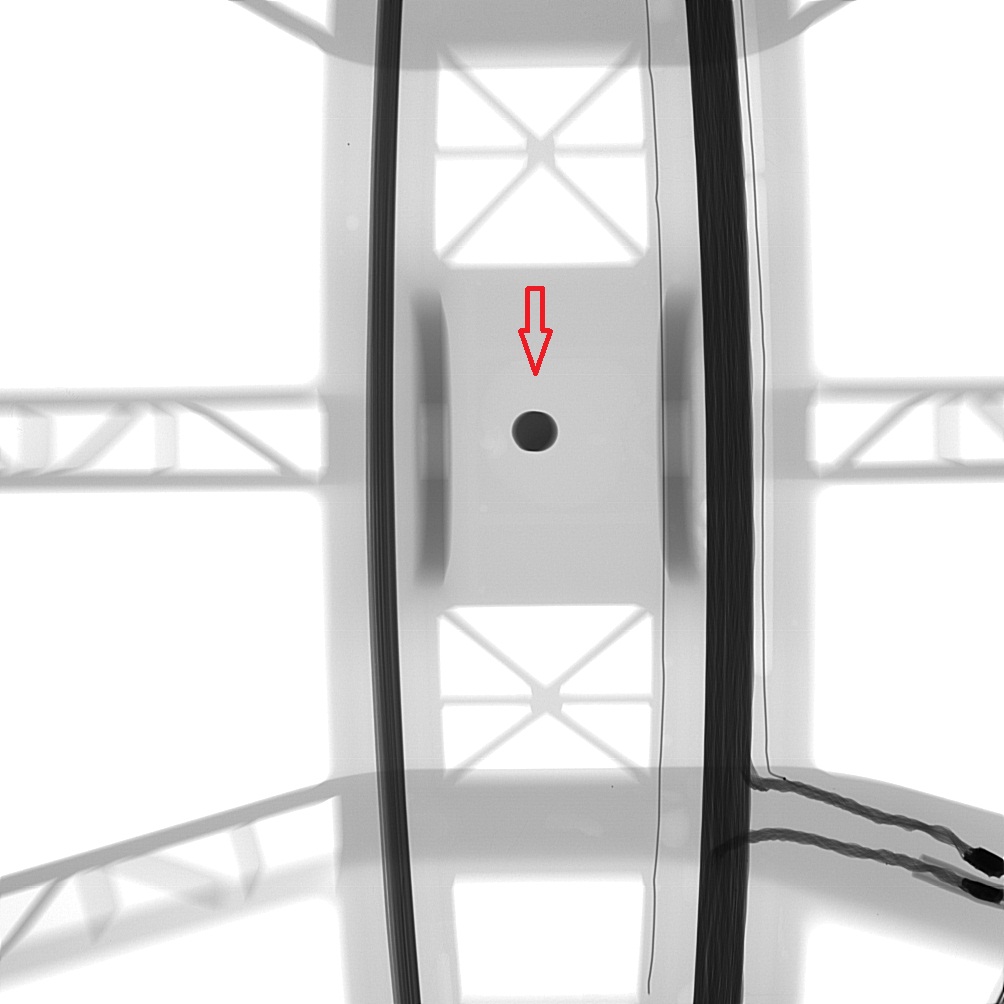

Вот эта фигня, кстати, в центре катушки, очень хорошо магнитится неодимовым магнитом со стороны ушей, что это, феррит?

altera я подумаю на счет НЕЛовской катушки...

Вложенные эскизы изображений

[Себастьян Перейро]

Блок Equinox 600, катушку целиком пока не слепил, на следующей недельке может займусь, добавлю...

я вот не увидел здесь ферритового фильтра , на тёрочном блоке "их есть" .

я поставил на крайнем выезде, через петлю. Но особо не понравилось, буду пересматривать размещением или марку. ХЗ...ХЗ..пробую



Сообщение отредактировано Себастьян Перейро: Dec 5 2018, 10:57

[Radiomans]

Не стоит так крепить феррит снаружи. При махании прибором он будет раскачивать провод туда-сюда. В результате получите обломанный провод ( не сразу конечно ).

[List]

...Что касается стабильности алюминиевых катушек — делать их надо уметь...

Значит, францы не умеют? Известно из многочисленных отзывов, что среди катушек к XP Deus старой генерации, только круглая 11" имеет алюминиевые обмотки, и она же, среди них самая нестабильная и поющая. У меня тоже все они были, так и есть, 11 самая глюкавая была, пока не раздавили колесом. И действительно, внутри алюминий там.

[DoKKK]

Значит, францы не умеют? Известно из многочисленных отзывов, что среди катушек к XP Deus старой генерации, только круглая 11" имеет алюминиевые обмотки, и она же, среди них самая нестабильная и поющая. У меня тоже все они были, так и есть, 11 самая глюкавая была, пока не раздавили колесом. И действительно, внутри алюминий там.

Судя по моему снимку, катушка 9" от деуса, тоже с алюминиевыми проводами... Но она наверно тоже из старых.

[Себастьян Перейро]

Не стоит так крепить феррит снаружи. При махании прибором он будет раскачивать провод туда-сюда. В результате получите обломанный провод ( не сразу конечно ).

да..согласен, уже переделал, и убрал петлю. Внутрь смотрю и впрямь не поставили , или мне кажется и я ошибаюсь ?

Сообщение отредактировано Себастьян Перейро: Dec 5 2018, 16:04
