Рентген металлоискателей и катушек..., рентген металлоискателей, катушек и т.п.

[SevRay]

Там последовательный резонанс в Рх. Что значит "гальванически развязана конденсаторами"?

(цепь LC) последовательный резонанс подразумевает гальваническую развязку - нельзя тестером померить сопротивление обмотки. Конденсатор включен последовательно с катушкой.
В зависимости от номинала конденсатор может выполнять две функции 1 элемента резонанса, 2 элемента гальванической развязки.

[SevRay]

Сопротивление есть. Но обычным тестером, которым проверяем допустим лампочки накаливания или провода, это сопротивление не померить. В обычном тестере для проверки сопротивления используется постоянный ток. А конденсатор препятствует прохождению постоянного тока. Так называемая гальваническая развязка. По этому обычный тестер ничего не покажет. Или в лучшем случае, в первый момент подключения щупов тестера к измеряемой цепи, будет кратковременное и очень небольшое отклонение показаний тестера. Степень продолжительности этого небольшого отклонения будет зависеть от параметров измеряемой цепи. В некоторых проверяемых цепях, это отклонение можно вообще не заметить. Для измерения таких цепей есть специальные приборы. Измерение таких цепей производится на переменном токе. Определённой частоты или в определённом диапазоне частот. Если последовательно соединённые катушка и конденсатор имеют какое либо относительно постоянное показание сопротивления на обычном тестере, то значит конденсатор в этой цепи имеет определённый ток утечки. Что не есть хорошо. Если вдруг, как-то, случайно, или ещё как, на выводы конденсатора попала влага или вообще вода, то это тоже не есть хорошо. Возникает ток утечки переменного электрического тока минуя конденсатор, и соответственно параметры цепи меняются.

Совершенно верно, поэтому два конденсатора а не один в параллель, компенсация температурного дрейфа, дешевая схемотехника.

[Ohotnik_mur]

В зависимости от номинала конденсатор может выполнять две функции 1 элемента резонанса, 2 элемента гальванической развязки.

А вот тут совсем не верно. Номинал конденсатора тут не причём. Элемент резонанса: может быть и последовательное включение конденсатора в цепь, и параллельное включение. Элемент гальванической развязки: последовательное включение с цепью или участком цепи. Но любая гальваническая развязка, на определённых частотах будет иметь свой резонанс. Не только LC цепи, но и RC цепи. В RC цепях отсутствие резонанса может быть только лишь если применяются безындукционные резисторы. На определённых частотах даже соединительные провода в RC цепочках с безындукционными резисторами играют большую роль, и может возникать резонанс. Но это (соединительные провода, или даже участки проводников печатных плат) уже в диапазонах ВЧ и особенно СВЧ.

[Vladsilver]

(цепь LC)  последовательный резонанс подразумевает гальваническую развязку - нельзя тестером померить сопротивление обмотки. Конденсатор включен последовательно с катушкой.
В зависимости от номинала конденсатор может выполнять две функции 1 элемента резонанса, 2 элемента гальванической развязки.

Аааа... А я то думал, что гальваническую развязку трансформатором или оптроном, например, выполняют. А тут вон оно как!!!

[SevRay]

Аааа... А я то думал, что гальваническую развязку трансформатором или оптроном, например, выполняют. А тут вон оно как!!!

Последовательный резонанс нестабилен и имеет помехозащищенность хуже чем у параллельного резонанса. Катушка выполнения то такой схеме будет нестабильна в условиях помех.

[Ohotnik_mur]

Аааа... А я то думал, что гальваническую развязку трансформатором или оптроном, например, выполняют. А тут вон оно как!!!

В одних схемах применяют трансформаторную развязку, в других оптронную, в третьих конденсаторную. Для определённых цепей, и самое главное для какого назначения, ставится своя определённая развязка. Смотря какую функцию, и где, эта развязка должна выполнять. Так что Вы правильно думали. Но есть ещё и конденсаторные. Конденсатор дешевле и проще, но не для каждой схемы. В некоторых схемах только трансформатор, в некоторых схемах только оптронная пара.

[Vladsilver]

Последовательный резонанс нестабилен и имеет помехозащищенность хуже чем у параллельного резонанса. Катушка выполнения то такой схеме будет нестабильна в условиях помех.

Ну, да! Трудно спорить с "генератором бреда", причем очень стабильным! Видимо на параллельном резонансе!

[Vladsilver]

В одних схемах применяют трансформаторную развязку, в других оптронную, в третьих конденсаторную. Для определённых цепей, и самое главное для какого назначения, ставится своя определённая развязка. Смотря какую функцию, и где, эта развязка должна выполнять. Так что Вы правильно думали. Но есть ещё и конденсаторные. Конденсатор дешевле и проще, но не для каждой схемы. В некоторых схемах только трансформатор, в некоторых схемах только оптронная пара.

Ну и зачем такая гальваническая развязка в датчике МД? Кого и от чего она защитит?

[Ohotnik_mur]

Ну и зачем такая гальваническая развязка в датчике МД? Кого и от чего она защитит?

Тут нужно смотреть всю схему целиком. А не только катушку и конденсатор. Если катушка и конденсатор подключены, допустим, ко входу усилительного каскада, а скорее так оно и есть, то любой усилительный каскад имеет на входе транзистор. На базе транзистора должно быть постоянное смещение по постоянному току. И чтобы катушка не изменяла потенциал этого смещения на базе транзистора, и соответственно не влияла на коэффициент усиления входного каскада, ставится разделительный конденсатор. Развязка по постоянному току. Если на входе стоит, допустим, какой либо коммутатор на транзисторах, то тоже самое, чтобы не нарушать работу коммутатора по постоянному току и ставится конденсатор. Это касается как биполярных транзисторов, так и полевых. В общем, задача не изменять рассчитанную работу входных каскадов по постоянному току. Также тут следует учитывать и частотную характеристику связки катушка-конденсатор. Просто катушка может иметь большую добротность, и соответственно узкую полосу пропускания. Конденсаторы позволяют расширить полосу пропускания цепи катушка-конденсатор, но соответственно количество витков катушки изменится. Чтобы цепь катушка-конденсатор имела настройку на заданную частоту.

[Vladsilver]

Развязка по постоянному току и гальваническая развязка это разные термины. "Генератор бреда" применил термин - гальваническая развязка. Вы поддержали. Вот я и спрашиваю, зачем она в датчике МД? Ключевое слово - гальваническая!

[Ohotnik_mur]

Развязка по постоянному току и гальваническая развязка это разные термины. "Генератор бреда" применил термин - гальваническая развязка. Вы поддержали. Вот я и спрашиваю, зачем она в датчике МД? Ключевое слово - гальваническая!

Я в своей жизни, встречался с разными группами людей. Именно людей с каким либо радиотехническим образованием. И вот у этих групп людей, разный сленг на одну и туже тему. Приходилось привыкать. Вот одна из последних групп людей с которыми мне пришлось общаться, называла преобразователь Micromaster 440 - частотник. Я сначала долго не мог понять их, что они подразумевают под словом частотник. А когда понял, то долго не мог привыкнуть к этому сленгу. Кстати, немцы называли не преобразователь Micromaster 440, а привод Micromaster 440, представители фирмы MANZ Galvanotehnics, и программисты и радиотехники. По поводу Гальваническая, то тоже сленг. В гальванических процессах везде применяется постоянный ток. По этому некоторые группы людей называют развязку по постоянному току, гальванической развязкой. Привык уже, к разным сленгам. За всю свою долгую жизнь.

Сообщение отредактировано Ohotnik_mur: May 31 2019, 23:14

[Ohotnik_mur]

Ну, да! Трудно спорить с "генератором бреда", причем очень стабильным! Видимо на параллельном резонансе!

И тут я с Вами полностью согласен. Большей ахинеи я ещё не слышал.

[Vladsilver]

...По этому некоторые группы людей называют развязку по постоянному току, гальванической развязкой. Привык уже, к разным сленгам. За всю свою долгую жизнь.

Убедительно!

[канси]

В одних схемах применяют трансформаторную развязку, в других оптронную, в третьих конденсаторную. Для определённых цепей, и самое главное для какого назначения, ставится своя определённая развязка. Смотря какую функцию, и где, эта развязка должна выполнять. Так что Вы правильно думали. Но есть ещё и конденсаторные. Конденсатор дешевле и проще, но не для каждой схемы. В некоторых схемах только трансформатор, в некоторых схемах только оптронная пара.

Это всё актуально для промышленной электроники где постоянно возникает проблема сопряжения различного мощного и габаритного электрооборудования с большими разностями потенциалов которые просто убивают низковольтные и слаботочные цепи
без гальванической развязки способной выдержать с хорошим запасом эту разность потенциалов. Обычные (серийные) развязки типа оптронов и маленьких транцев имеют 1.5-3 киловольта допустимое постоянное напряжение между входом и выходом но иногда этого мало и приходится извращаться делая нестандартную развязку по постоянному току на напряжения в десятки а то и сотни киловольт. Например, для управления сварочной электронно-лучевой пушкой поднятой на 30...100 киловольт над потенциалом земли. Для МД-прома всё это абсолютно не актуально.

[Гил]

Гальваническая развязка - это когда две цепи электрически не связаны,
и всё!

[DoKKKK]

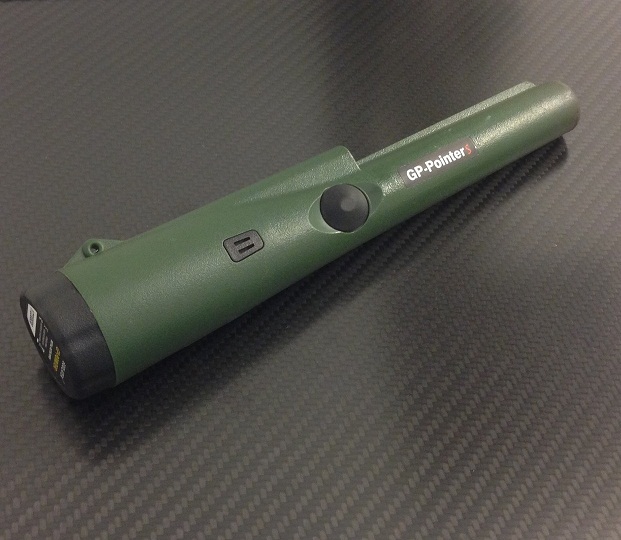

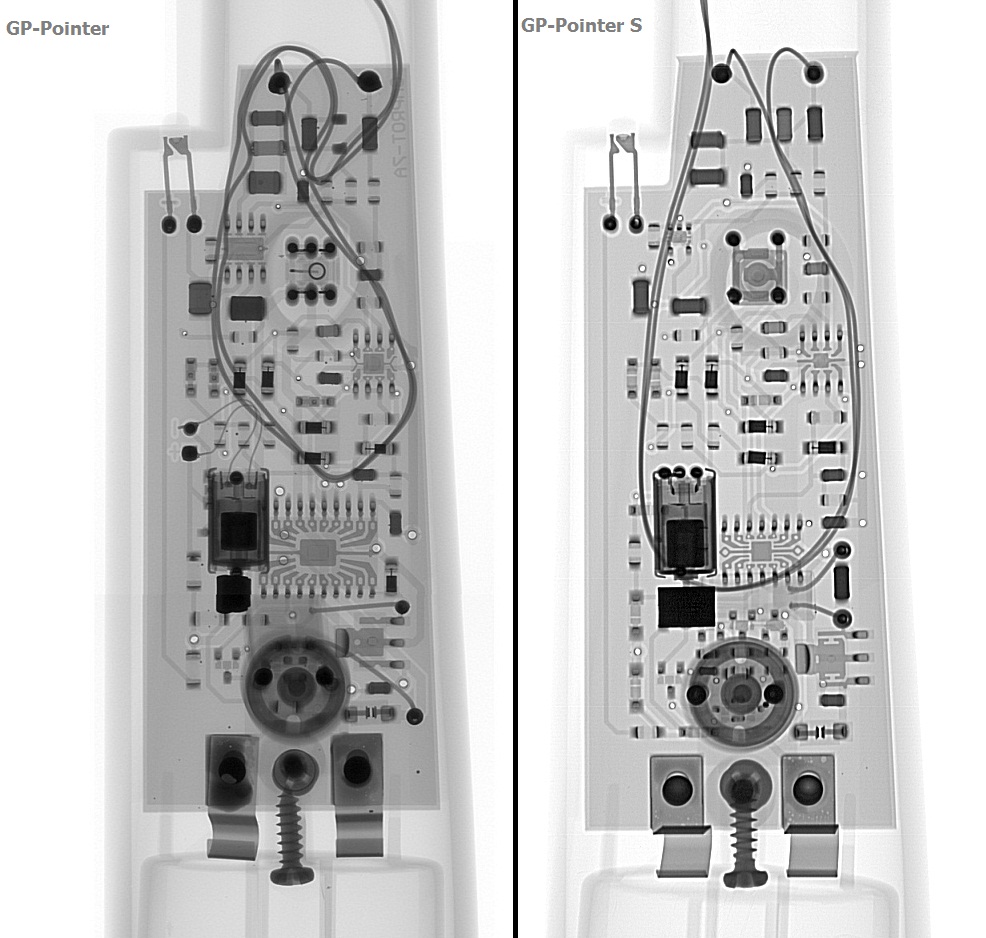

Закинул в рентген еще один китайский пинпоинтер GP-Pointer S (был куплен недавно за 940 руб.) это видимо обновленная версия того же пина с названием GP-Pointer (был давненько куплен за ~2000 руб), сравнил снимочки. Микросхемки другие стоят, кнопка, ну и в целом плата чуть по другому разведена. Удешевляют... Наверно




Вложенные эскизы изображений

[DoKKKK]

Рентген. Катушка V10 от металлоискателя Minelab Vanquish 340.

[malkoF]

Рентген. Катушка V10 от металлоискателя Minelab Vanquish 340.

а эква сюда же для сравнения закинте

[DoKKKK]

а эква сюда же для сравнения закинте

Эквинокс уже был конечно же давненько, исчезла видимо фотка... Ну, вот катушка от него

[Бесеркерк]

Да и так понятно ничего общего.
