Самодельные катушки к металлодетекторам Tesoro, Tejon, Vaquero, Cibola, Lobo II и др.

[Fuma]

Да это простой стрелочный миллиамперметр.

Probe это индуктивность, которую надо подключать когда надо замерить излучаемое поле. Я подключал просто обмотку 100 витков, 8 сантиметров в диаметре. У автора использован стандартный датчик Toko 8RB(ни разу не видел),
индуктивностью 1милигенри. Эту схему можете найти в интернете, набрав
"пробник поля TL084". Там все описано подробно.

[dmitryru]

Да это простой стрелочный миллиамперметр.

Probe это индуктивность, которую надо подключать когда надо замерить излучаемое поле. Я подключал просто обмотку 100 витков, 8 сантиметров в диаметре. У автора использован стандартный датчик Toko 8RB(ни разу не видел),
индуктивностью 1милигенри. Эту схему можете найти в интернете, набрав
"пробник поля TL084". Там все описано подробно.

Спасибо Fuma
Вот только думаю не нужно мне мерить излучаемое поле

А можно упростить схему вот так и оставить только нужные детали для сведения катушки?
То что серое в моём случае лишнее?

[Fuma]

Можно и так упростить, микросхема то всего одна, и стоит 10 рублей. Можно не запаивать другие детали.

[Танк-32]

Прикольно,умеют же люди что то делать,жаль я это не осилю.

[dmitryru]

Прикольно,умеют же люди что то делать,жаль я это не осилю.

Да нет тут ничего сложного - я сам не айс, лет 25-ть назад в Доме пионеров что спаял и всё, и с тех пор паяльник брал только для того чтоб антенный штекер припаять

[Танк-32]

Да паять то я умею,но надо знать и понимать что к чему,а с этим уже хуже.
А вникать в это уже поздно, да хлопотно,лучше к знакомому телемастеру со схемкой обратиться.
Ну не моё это,а просто паять не понимая что к чему,тоже как то не фантан,надо иметь представления что и для чего нужно ,а я вот не имею .остаётся только смотреть как другие это делают.

[dmitryru]

Fuma

Проверьте пожалуйста ничего лишнего я не выкинул

Надо только купить:

S2 - переключатель

IC1 - Микросхема NE5532

R1 - Резистор 470 кОм

R2, R5, R6, R7 - Резисторы 10 кОм - 4шт маленькие

R3 - Резистор 22 кОм

R4 - Резистор 47 кОм


C1 - Конденсаторы 220 мкФ

C2, C4 - Конденсаторы 10 мкФ - 2шт

C3 - Конденсатор 1 мкФ

и Конденсатор 100Н



Сообщение отредактировано dmitryru: Sep 26 2011, 21:28

[dmitryru]

Да паять то я умею,но надо знать и понимать что к чему,а с этим уже хуже.
А вникать в это уже поздно, да хлопотно,лучше к знакомому телемастеру со схемкой обратиться.
Ну не моё это,а просто паять не понимая что к чему,тоже как то не фантан,надо иметь представления что и для чего нужно ,а я вот не имею .остаётся только смотреть как другие это делают.

Да и достаточно базовых знаний электротехники (ну например что делает резистор,транзистор, диод и конденсатор)

Кстати по электротехнике в техникуме я был отличником - видно хорошо Дом Пионеров повлиял

Сообщение отредактировано dmitryru: Sep 25 2011, 20:31

[GSL]

Если использовать урезанный вариант этой схемы, то используйте микросхему TL082 (сдвоенный операционник). Можно поставить TL062, TL072, но лучше NE5532 - это микросхема малыми собственными шумами и полоса пропускания у нее на порядок больше. Стоимость её примерно такая-же, что и TL082, но для настройки катушек она подходит больше.
Купить проще в Митино, в крайнем случае в ЧипДип, но там цена раза в 3 больше на все радиоэлементы .

Сообщение отредактировано GSL: Sep 26 2011, 07:51

[Fuma]

Fuma

Проверьте пожалуйста ничего лишнего я не выкинул

еще переключатель усиления - S2.

[dmitryru]

Всем спасибо

До Митино далековато, рядом есть Чип и Дип, Вольт Мастер и Кварц

В четверг исправлю печатную плату - с новой микрухой появилась возможность убрать тонкую дорожку между контактами конденсатора

[GSL]

Митракон тоже недалеко расположен
(10 мин. от м."Серпуховская" пешком). Там выбор очень хороший и цены нормальные.

Сообщение отредактировано GSL: Sep 26 2011, 23:15

[dmitryru]

Если использовать урезанный вариант этой схемы, то используйте микросхему TL082 (сдвоенный операционник).  Можно поставить TL062, TL072, но лучше NE5532 - это микросхема малыми собственными шумами и полоса пропускания у нее на порядок больше. Стоимость её примерно такая-же, что и TL082, но для настройки катушек  она подходит больше.
Купить проще в Митино, в крайнем случае в ЧипДип, но там цена раза в 3 больше на все радиоэлементы .

А чем отличаются NE5532AP и NE5532Р?

Меня похоже кинули в чеке AP, а микросхема Р

Сообщение отредактировано dmitryru: Sep 27 2011, 20:18

[dmitryru]

Fuma

Я так понял и автогенератор подключается к катушке с подключённым прибором?



И что это за резистор R3-22 - 22 оМа?

И стоит ставить конденсатор Сх? знаю точно что в штатных катушках нет конденсаторов, там только один резистор

И какие диаметры провода вы использовали при намотке ф70?

Сообщение отредактировано dmitryru: Sep 28 2011, 10:03

[dmitryru]

GSL[/B],Aug 11 2011, 16:02]
Мастер!!!  Законный +.


p.s. Для настройки  катушек для Tejon, Cibola, Vaquero, Lobo Super TRAQ   и т.п.  лучше использовать автогенератор от Вайтса. Он лучше работает с  катушками с большим током Тх.

GSL

А ваш автогенератор пойдёт на Т2?





Ваш генератор понравился тем что можно запитать от Кроны

Сообщение отредактировано dmitryru: Sep 27 2011, 21:03

[GSL]

1. Оба генератора работают от 6 до 12в. Тот что предложил Фома иногда нужно подстраивать по осциллографу (искажение сигнала).
2. Микросхема правильная буква не имеет значения.
3. Генератор нужен для подбора кол. витков катушки БЕЗ МД!!!
К генератору подключают катушку и емкость "в параллель" - добиваются нужной "Рабочей" частоты генерации. Можно контролировать например мультиметром.
Настройку катушки "сведение" можно проводить с помощью генератора, но чаще подключают через переходник ( см.Фишер и АСЕ ) прямо к МД. Подключаем усилитель и сводим катушку по мин. сигнала и реакции на металлы.

[GSL]

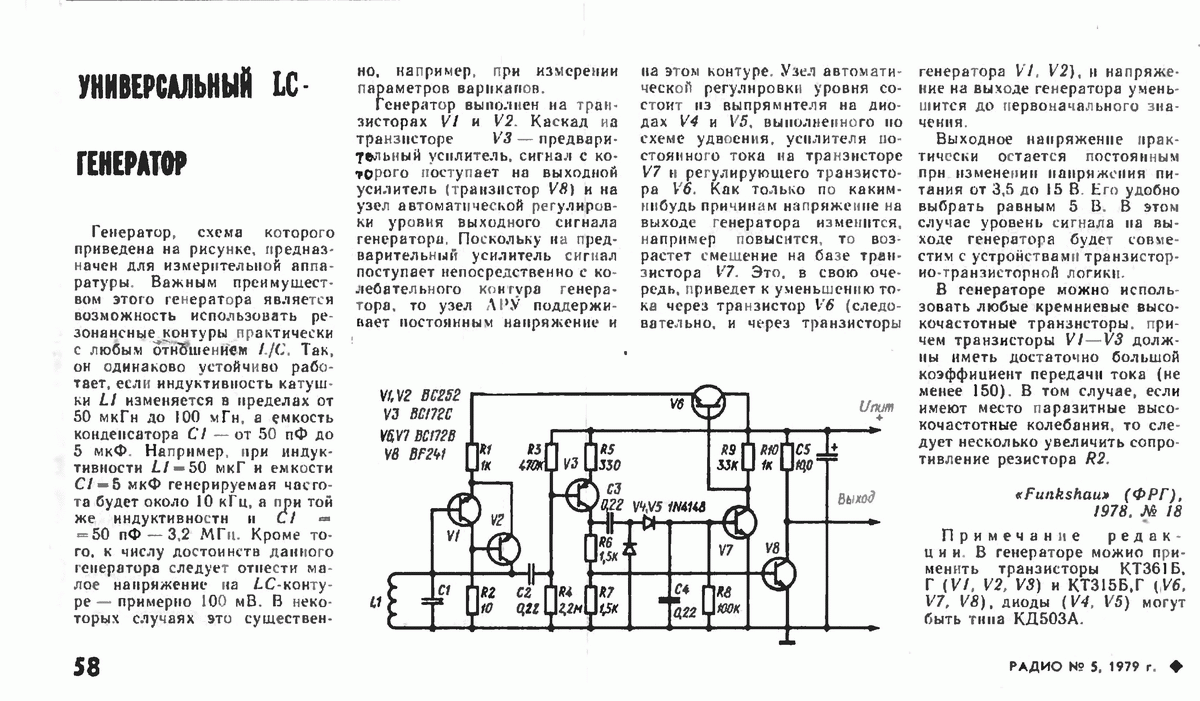

Эта схема генератора работает лучше.

Вложенные эскизы изображений

[dmitryru]

Эта схема генератора работает лучше.

Спасибо GSL

Я так понял потом можно даже высчитать Индуктивность

Только Импортных транзисторов в магазинах нет, а по поводу замены я что то не допонял -

V1,V2 - KT361Б
V3 - KT361Г
V6,V7 - KT315Б
V8 - KT315Г

Или там без разницы что Б что Г

И какими конденсаторами запастись для С1 (в паралель)?

Индуктивность у Т2 приблизительно 6.6 mH - 1/2 вывод . 3\4 - 0.7 mH

Сообщение отредактировано dmitryru: Sep 28 2011, 20:41

[GSL]

Только Импортных транзисторов в магазинах нет,

Позвольте вам не поверить!
В любом из перечисленных магазинов полно как Советских так и импортных транзисторов. Достаточно залезть на их сайт и подобрать замену.
Древние КТ315 ставить не советую -намучаетесь. У КТ3102 на порядок больше коэф. усиления поэтому в генераторах работают лучше.

И какими конденсаторами запастись для С1 (в паралель)?
Индуктивность у Т2 приблизительно 6.6 mH - 1/2 вывод . 3\4 - 0.7 mH

Данных не достаточно. Нужно замерить рабочею частоту Тх. Тогда ,зная индуктивность, можно определить емкость. А уже потом пересчитать данные под новую катушку.

[dmitryru]

Позвольте вам не поверить!
В любом из  перечисленных магазинов полно как Советских так и импортных транзисторов. Достаточно залезть на их сайт и подобрать замену.
Древние КТ315 ставить не советую -намучаетесь. У КТ3102 на порядок больше коэф. усиления поэтому в генераторах работают лучше.
Данных не достаточно. Нужно замерить рабочею частоту Тх. Тогда ,зная индуктивность, можно определить емкость. А уже потом пересчитать данные под новую катушку.

1. Не нашёл я таких:
V1,V2 - BC252
V3 - BC172C
V6,V7 - BC172B
V8 - BF241

Можно поподробней что чем заменить ?

И все конденсаторы в вашей схем в микрофарадах?

2. Это понятно что данных не достаточно
Я просто хотел узнать какими конденсаторами запастись для С1 (в паралель)?
Какой у Вас стоит? 100Н или меньше ну например 10Н?

Просто мультиметр мерит до 99,99kHz и думаю если поставить 5Н или меньше, то он зашкалит

Сообщение отредактировано dmitryru: Sep 29 2011, 10:48
