Принципы и особенности работы металлодетекторов, Научные и околонаучные обсуждения

[sunseeker]

Уже несколько раз сказал. Для этого и примонстрячены яйца, которые болтаются между катушкой и блоком.

Lvovich еще тот затейник был. Царство ему небесное. Он одно время на них знаки радиации наносил, для хохмы.    Вы наверное этого не помните, или не знаете.

Подумалось, что вот это, прям, на уровне Золотой орды Для вас соответствующую медаль уже пора просить

[scandijinior]

И все интроники остались в итоге с 1 яйцом И без выделения квадратуры

Анатолий, почему вы каждый раз хватаетесь за авторитет Виктора Олеговича как за спасительную соломинку?

А я ещё раз напомню, что это единственное "яйцо" , как вы его изволите называть, является у интроника дросселем последовательного контура НЧ и никакого отношения к квадратурной демодуляции в принципе иметь не может.

Потому что Олегович авторитет, по крайней мере для меня.

Ну если вы считаете, что интроник не выделяет квадратур, то Бог с вами. Это ваше право.

Но он выделяет квадратуры частот. И именно на этом основан у него принцип компенсации грунта.

И на посошок. Попробуйте выделить квадратуру одночастотного сигнала. Потом расскажите, что получилось в результате этого....

[sunseeker]

Потому что Олегович авторитет, по крайней мере для меня.

Ну если вы считаете, что интроник не выделяет квадратур, то Бог с вами. Это ваше право.

Но он выделяет квадратуры частот. И именно на этом основан у него принцип компенсации грунта.

И на посошок. Попробуйте выделить квадратуру одночастотного сигнала. Потом расскажите, что получилось в результате этого....

Вы интроник знаете только со слов ВО, я этот прибор знаю изнутри. Чтобы вы понимали, если отталкиваться от ваших утверждений, то интроник схемотехнически - это одновременно 2 частоты по методу проекции до процессора. Задумайтесь над этим.

[scandijinior]

Вы интроник знаете только со слов ВО, я этот прибор знаю изнутри. Чтобы вы понимали, если отталкиваться от ваших утверждений, то интроник схемотехнически - это одновременно 2 частоты по методу проекции до процессора. Задумайтесь над этим.

Знаете и молодец.

Если отталкиваться от моих слов, то на процессор приходят именно две квадратуры.

По методу проекций работает сиг и прочие приборы этой серии.

[pantei]

Знаете и молодец.

Если отталкиваться от моих слов, то на процессор приходят именно две квадратуры.

По методу проекций работает сиг и прочие приборы этой серии.

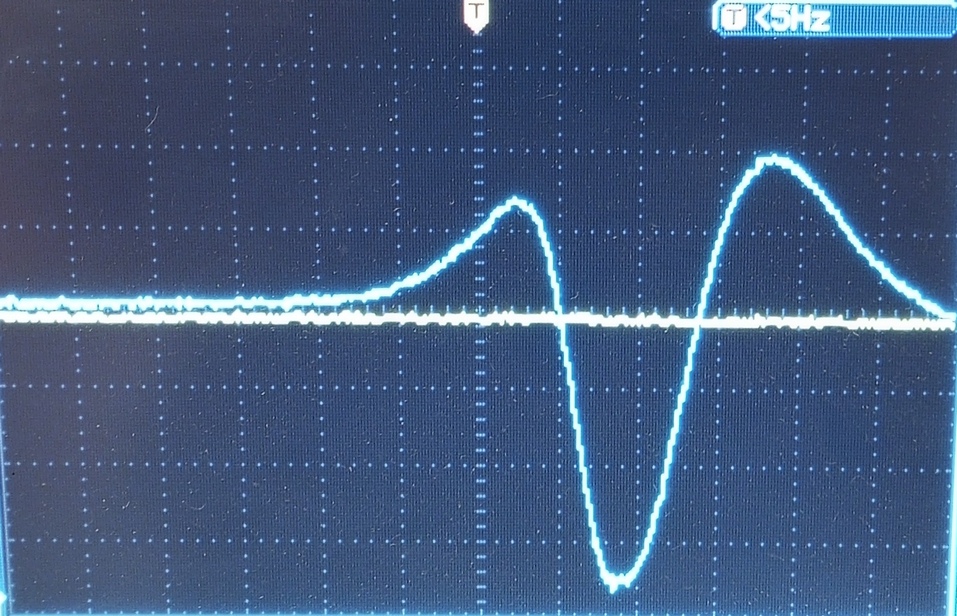

Вот что там приходит на процессор. Это отклик от Катиного пятака.


Вложенные эскизы изображений

[pantei]

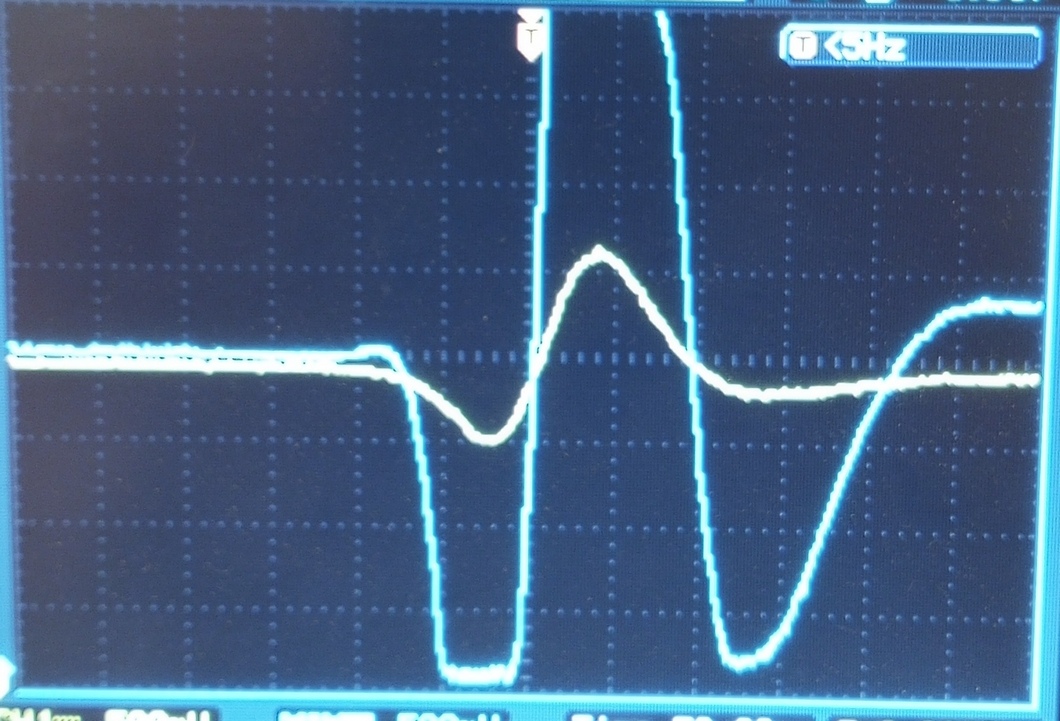

Чешуйка

Вложенные эскизы изображений

[pantei]

Горячий камень

Вложенные эскизы изображений

[sunseeker]

Знаете и молодец.

Если отталкиваться от моих слов, то на процессор приходят именно две квадратуры.

По методу проекций работает сиг и прочие приборы этой серии.

А если вы утверждаете, что на процессор там приходят именно две квадратуры, значит в сигнуме на процессор приходит одна квадратура. Выбирайте, какой из вариантов вам больше по душе: интроник по методу проекций или выделение квадратуры в сигнуме.

Сообщение отредактировано sunseeker: Mar 23 2025, 08:03

[scandijinior]

Гы!

Я естественно выбираю "трех трубный пароход" То есть, интроник имеющий в наличии два блока выделения квадратур, имеющий на борту три режима работы, и годографическое представление информации о взаимодействии с целью по каждой из частот (с компенсацией грунта), плюс дельта режим (с компенсацией грунта), и бонусом режим сложения частот с балансом грунта.

Зачем при такой альтернативе сигнум, , работающий по принципу проекций. Где в режиме баланса грунта, вектор грунта укладывается(доворотом начальной фазы), на реальную (косинусоидальную) ось, и обеззвучивается. В результате сего действа в ортогональном канале Y отсутствует сигнал. А в канале Х вектор грунта никуда не исчез, лишь просто мы его не слышим.

Сообщение отредактировано scandijinior: Mar 23 2025, 20:45

[sunseeker]

Я естественно выбираю "трех трубный пароход"    То есть, интроник имеющий в наличии два блока выделения квадратур, имеющий на борту три режима работы, и  годографическое представление информации о взаимодействии с целью по каждой из частот (с компенсацией грунта), плюс дельта режим (с компенсацией грунта), и бонусом режим сложения частот с балансом грунта.

Да, я помню, он еще у вас оснащен квадратурными гетеродинами©, которые находятся в блоке катушки (2 штуки, по количеству частот).

Зачем при такой альтернативе сигнум, , работающий по принципу проекций. Где в режиме баланса грунта, вектор грунта укладывается(доворотом начальной фазы), на реальную (косинусоидальную) ось, и обеззвучивается. В результате сего действа в ортогональном канале Y отсутствует сигнал. А в канале Х вектор грунта никуда не исчез, лишь просто мы его не слышим.

Схемотехнически до АЦП опишите. Блок-схема МД, работающего по методу проекций, до входа в АЦП.

[scandijinior]

Может еще и ключ от квартиры?

[sunseeker]

Может еще и ключ от квартиры?

Это по желанию

[scandijinior]

Это по желанию

"Обратитесь во всемирную лигу сексуальных реформ" (с)

[sunseeker]

"Обратитесь во всемирную лигу сексуальных реформ" (с)

Вам, конечно, виднее, куда по таким вопросам обращаться, но по существу есть что сказать?

[scandijinior]

Вам, конечно, виднее, куда по таким вопросам обращаться, но по существу есть что сказать?

Уже все сказано.

[Золотая орда]

Может еще и ключ от квартиры?

Я кажется понял, в Интроник система работает на подобии Fisher CZ, частоты фазно смещены по отношению друг к другу. Но меня интересует не это , а как Львович добился резонанса катушек одновременно на двух частотах? С ваших слов , или всё же используется нерезонансный метод?

Сообщение отредактировано Золотая орда: Mar 24 2025, 01:58

[sunseeker]

Уже все сказано.

В таком случае, резюмируем: нахватавшись где-то теории, вы не знаете, как эта теория реализуется на практике. Так, одни какие-то поверхностные обрывки знаний. А без этого грош цена всем этим вашим красивым словам про векторы и оси.

[sunseeker]

Я кажется понял, в Интроник система работает на подобии Fisher CZ, частоты фазно смещены по отношению друг к другу. Но меня интересует не это , а как Львович добился резонанса катушек одновременно на двух частотах? С ваших слов , или всё же используется нерезонансный метод?

Так в патенте на металлодетектор и датчик металлодетектора схема есть. Там весь фокус в том, что какая-то часть схемы находится внутри датчика (катушки), а какая-то - снаружи.

Сообщение отредактировано sunseeker: Mar 24 2025, 02:10

[Золотая орда]

Так в патенте на металлодетектор и датчик металлодетектора схема есть. Там весь фокус в том, что какая-то часть схемы находится внутри датчика (катушки), а какая-то - снаружи.

Спасибо . На досуге почитаю патент.

[scandijinior]

"Нет ничего практичнее хорошей теории" (с)
