пройти в 2см от клада хана БАТЫЯ    но скажу прямо обнаружение предметов улучшилось на 30% и глубина и монета на ребро просто при увеличении напряжения вразумных пределах у всех приборов производительность увеличивается

Кому суждено найти - найдёт без прибора...
Иногда электроника сгорает..

Ну и к чему пришли в итоге я так и непонял.Нужно подкрутить или добавить акумулятор, или и то и другое?

Лучше ничего не трогать! Или купить другой прибор...

[vyuri]

Не в тему но всёже с покупкой МД заметил что монет просто глазами начал находить в разы больше особенно загрязнёных.

Сообщение отредактировано vyuri: Jun 9 2009, 23:38

[BSS]

>Кому суждено найти - найдёт без прибора... tongue.gif но таких счастливчиков намного меньше чем те которые нашли с помощью прибора когда-то если не сгорает то ломается все закон природы а чтобы повысить у АСЕ 250 чувствительность до Explorer SE то надо или купить Explorer SE в раобраном виде и все в тулить в коробку от АСЕ 250 или на Explorer SE поменять наклейки на АСЕ 250 все остальное делается от скуки или для успокоения души

[Виктор...]

Результаты эксперимента в таблице

В общем прочитал все страницы обсуждения и очень интересно ,что же вышло.
Пожалуйста по порядку опишите ваш метод настройки прибора.
Какой конкретно резистор был подкручен?Подскажете?

[USD]

Полностью согласен с BSS. Не вижу ни какого толку в разгоне чуйки у ACE.

[GSL]

В общем прочитал все страницы обсуждения и очень интересно ,что же вышло.
Пожалуйста по порядку опишите ваш метод настройки прибора.
Какой конкретно резистор был подкручен?Подскажете?

Похоже невнимательно прочитали.. Фото на 1-й стр. ФОТО.

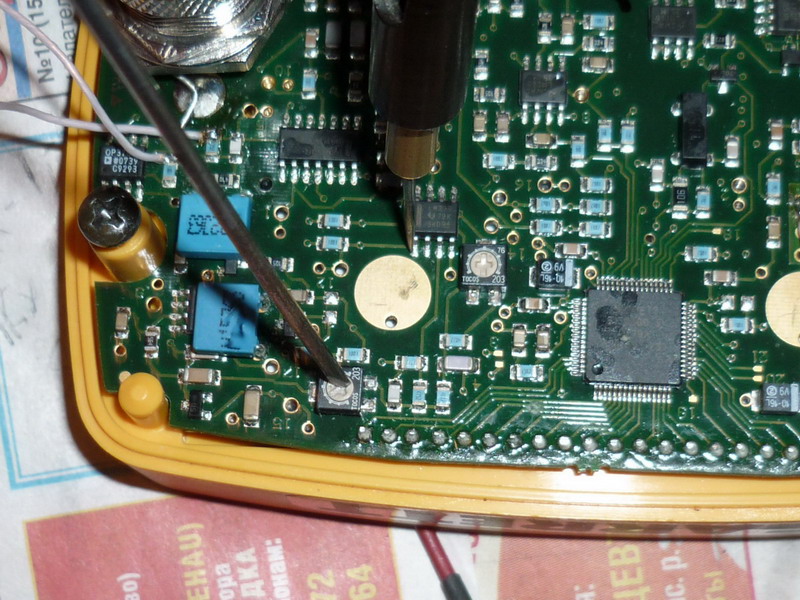

На вашей фотографии это 1-й подстроечник.
В результате экспериментов была произведена Подстройка чувствительности. С помощью этого резистора можно подстроить фазу синхронного детектора. Можно немного двигать шкалу металлов.
Насколько помню в результате всех экспериментов я подстраивал срабатывание на серебро по максимуму. На всякий случай проверял чтобы медь и железо на вылезли из своего сектора. Больше внутрь пока не залезал.

[Виктор...]

Спасибо.
Буду пробовать,а то мой пляж выбит и может с увеличением чуйки что-то ещё получится зацепить.
P.S.
Ввиду противоречивости всей ветки,решил спросить конкретно у автора...
С ув.Виктор.

Сообщение отредактировано Виктор...: Aug 28 2010, 20:59

[GSL]

С закрытием сезона решил вскрыть аппарат для проверки некоторых мыслей, накопившихся за лето.. И кое что интересное получилось
Первым делом решил проверить фазу входного сигнала. Год назад "крутил на глазок" т.е. по мах. чувствительности. Сейчас решил подойти более творчески.

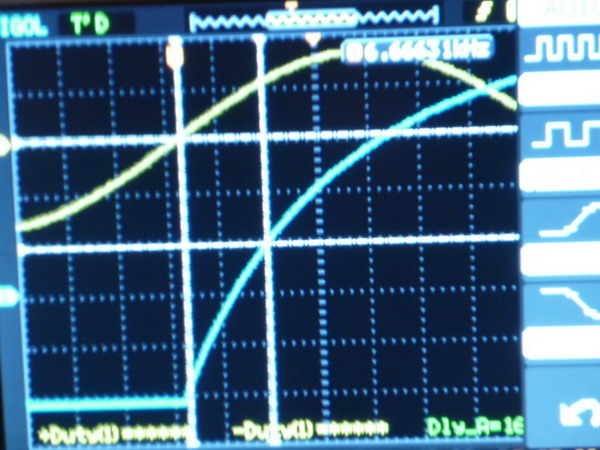

Через переходник подключил один канал осциллографа к Тх, а другой канал подключил к первой ножке LM393 - выход компаратора формирователя синхроимпульсов.

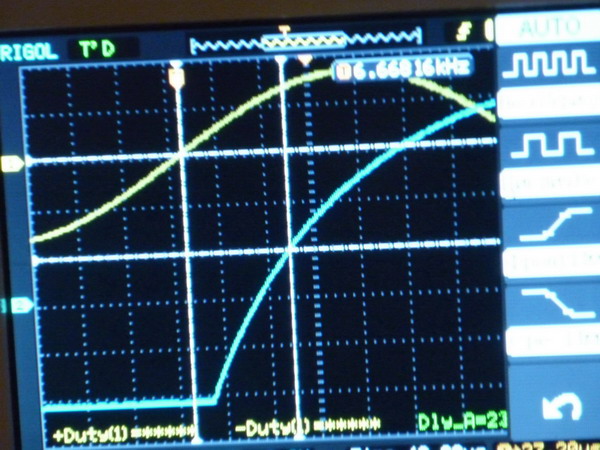

Регулируя подстроечный резистор изменяется задержка между вх. сигналом и импульсами синхродетектора в небольших пределах.
Выставив задержку точно на ноль удалось получить мах. отстройку катушки от ферита (от земли), чувствительность стала равномерная по всему диапазону
и дискрим стал лучше работать.
Думаю на заводе не подгоняют каждую катушку к прибору, а делают средние настройки что и видно на рекламном видео Гаррет. Тоже самое относится к самому прибору. Выставляют средние настройки на эталонной катушке с допуском +/- 10%. В результате народ и пишет у кого-то чувствительность на 5коп - 15см, а у кого-то 25см.

Сообщение отредактировано GSL: Nov 8 2011, 09:20

Вложенные эскизы изображений

[GSL]

Следующий эксперимент попытка настройки приемной катушки Rх в резонанс.
Дело в том что у АСИ приемная катушка не резонансная. С одной стороны это позволяет увеличивает помехозащищенность с другой уменьшается усиление.

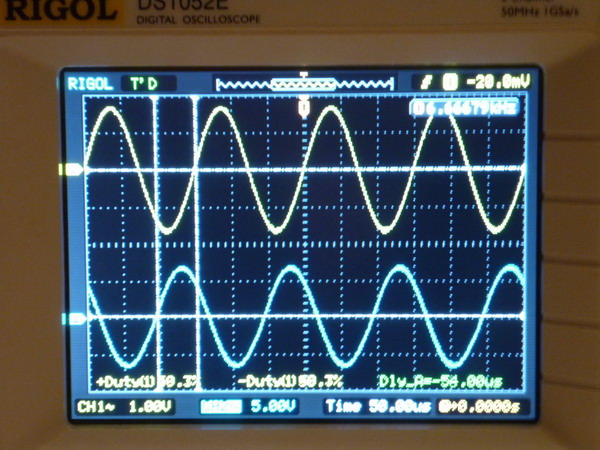

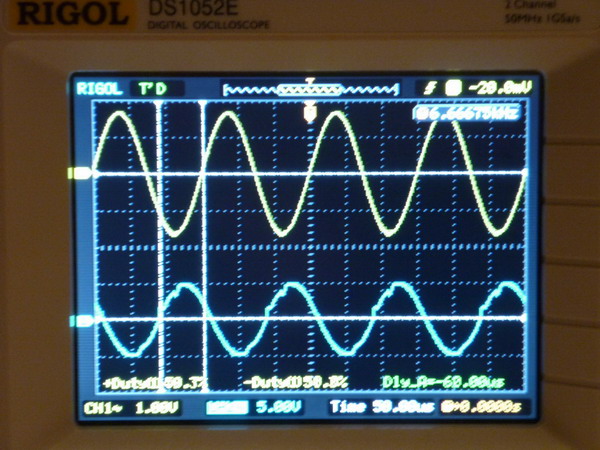

Короче провел эксперимент на фото сигнал с передающей приемной катушки. На следующем фото параллельно приемной катушке подсоединил емкость. Как видно амплитуда поднялась и сигнал стал чище. На практике чувствительность реально поднялась на несколько сантиметров на пятак. Более конкретно измерить не успел времени не хватило.
Эффект от емкости появляется с 22Н и выше. Хорошо с емкостью 100Н. Если ставить 120Н (мах. резонанс), то появляются глюки.


Вложенные эскизы изображений

[sirioga]

Салют всем ! GSL-у отдельное спасиба за начятую тему . Я живу в италии давно и читаю в основном всё что касетса поисковой техникке на италианских форумах , так вот на етом форуме http://metaldetectornewgolddream.forumfree.it/ админ спец высочяшего класа которого забанили на многих форумах ( замечю что почти фсе форуму здесь в италии курируют продавцы "клюшек" ) потому что он откровенно причем на техническом уровне давал оценку тем или иным клюшкам которые продавцы пытались навязывать форумчянам , типа " вчера купил такую вещь ну новинку .....ну в разы лутше предведущей правда немного дороже и.т.д.и.т.п." . так вот на своём форуме здесь http://metaldetectornewgolddream.forumfree.it/?t=54657493 он описал как ун улутшил асю, а здесь http://metaldetectornewgolddream.forumfree.it/?t=41016445 как той же асе прицепил катуху от фишера и преймушества , можете все перевести транслятором , но суть в том что он увеличил питание до 21В правда пришлось перепаивать коечьто и внутри но раскрывать детали не хочет , так вот GSL навёл на правельную дорогу за ето ему и спасиба только помогать ему надо а не флудом заниматса , кстати там он пишет ( о чем ктото догадывался и в етой теме ) и приводит даже примеры как гаррет специально не увеличивает потенциал аси чтобы продовать более дорогие модели которые в итоге асе уступают , в конец хотел попросить GSL-а если он знает какие детали надо менять в плате так чтобы не спалить ну если можно нарисовать рабочюю схему для 21вольтовой аси , есле что нибуди новое наиду на ету тему отпишусь , всем Пока !!!

[GSL]

Салют sirioga!
Спасибо за ссылки. Есть интересные идеи. Попробую тоже подсоединить катушки от других аппаратов. Дома есть несколько самодельных (для Тезоро, Фишер1266, Вайтс). Покупать для АСЕ катушку от Ф4 это перебор - за эти деньги можно купить б/у АСЕ в комплекте.

По поводу поднятия напряжения для АСИ до 21в, то при желании это можно сделать не нарушая работу аппарата. Весь смысл поднятия напряжения это увеличение амплитуды генератора. Для этого нужно сделать дополнительный стабилизатор на 18в и запитать им LM386. Естественно перед этим нужно отрезать дорожки +8в которые идут на эту микросхему. Это теоретически. На практике автор "идеи" спалил 4 прибора пока у него не получился рабочий вариант .
Почему используется именно 21в? Возможно "автор" использовал схему генератора от Ф4, а там как раз 18в, плюс 3в для нормальной работы стабилизатора.

[sirioga]

насколько мне известно Ф4 хоть и работает на двух кронах , там напрежение всеже 9В , некоторые их меняют местами во время поиска потому как одна крона разряжаетса быстрее другой , поправте если не так , упор именно нужно делать на асю , если читать внимательно все его посты (AMADEUS21) , то вы заметите что он на всех своих клюшках поднял напряжение , удачи всем!!!

[Oleg_V]

- давайте посмотрим на этот вопрос с другой стороны: Вы сами то хотели бы купить прибор, в котором кто-то что-то там подкрутил? Очень сомневаюсь. Я вот только на зч бы взял...

помню случай из детства взял приемник Selga и решил ножиком покрутить контура, чтобы он лучше ловил. Контуров там штук 8 и после этого Благого дела я быстро познал сладость наказания от отца...

не лезьте в приборы, пожалуйста...

[dmitryru]

- давайте посмотрим на этот вопрос с другой стороны: Вы сами то хотели бы купить прибор, в котором кто-то что-то там подкрутил? Очень сомневаюсь. Я вот только на зч бы взял...

помню случай из детства    взял приемник Selga и решил ножиком покрутить контура, чтобы он лучше ловил. Контуров там штук 8 и после этого Благого дела я быстро познал сладость наказания от отца...

не лезьте в приборы, пожалуйста...

Ну надо знать что крутить, а то

[MS]

Думаю на заводе не подгоняют каждую катушку к прибору, а делают средние настройки что и  видно на рекламном видео Гаррет.

А где это видео можно посмотреть?

[GSL]

А где это видео можно посмотреть?

ACE 250

Сообщение отредактировано GSL: Nov 16 2011, 13:49

[MS]

А, видел такое по Дискавери, спасибо.

[dmitryru]

http://www.youtube.com/watch?v=USfVBeSQtpM

Да там и процесс сведения не показан

[MS]

Да там и процесс сведения не показан

Ага, и схему с прошивкой негодяи не выложили...

[GSL]

В воскресенье пробовал подключить самодельную катушку от Фишера 1266. Маленькая катушка 18см работает отлично без всяких переделок. Рабочаяя частота стала чуть ниже - 5.7 кГц, но дискрим работает нормально металлы определяет правильно. Катушка 24см работает, но появляются "глюки". Пришлось занижать "чуйку" на АСЕ чтобы не было помех. Т.к. на приемной катушке у Фишера вдвое больше витков по сравнению с АСЕй, то соответственно и больше выходное напряжение и если поставить катушку от Фишера на АСю , то будет больше чувствительность и к сожалению ниже помехозащищенность.
