Whites Spectra (Vision) V3i, Общая тема по прибору, обсуждение...

[whitepp]

Припаял катушку к штырькам разъёма на плате. Шумы сразу снизились, вчера при гейн 6 они скакали в диапазоне 1,3-1,9% все время, после перепайки 0,6-0,9%, даже выше 1% не выскакивают, потери сигнала - хз, перебалансировался прибор наверно и они стали выше 18,1%.
По тестовым целям со вчерашними настройками:

чешуйка - 22 см
обручальное кольцо - 33 см
5кЕк2 - 53 см.

Тоже результат, думаю прибор на грунтах теперь будет намного стабильнее за счет заметного снижения шумов.

Сообщение отредактировано whitepp: Feb 27 2016, 14:56

[bsg]

Думаю, единственное, что может дать реально большой результат - это выкидывание всех разъёмов и припаивание катушки прямо к плате.

Раз уж Вы раскрутили прибор, советую зачистить контакт на корпус, хуже точно не будет, а дальше, если нет навыков, лучше не лезть, а то скорее всего станете клиентом Was. С Ув.

[bsg]

Припаял катушку к штырькам разъёма на плате. Шумы сразу снизились, вчера при гейн 6 они скакали в диапазоне 1,3-1,9% все время, после перепайки 0,6-0,9%, даже выше 1% не выскакивают, потери сигнала - хз, перебалансировался прибор наверно и они стали выше 18,1%.
По тестовым целям со вчерашними настройками:

чешуйка - 22 см
обручальное кольцо - 33 см
5кЕк2 - 53 см.

Тоже результат, думаю прибор на грунтах теперь будет намного стабильнее за счет заметного снижения шумов.

А как Вы собираетесь менять катушку? С отверткой и паяльником ездить на коп? С Ув.

[nagares]

Если с включенным бустом опустить на 50% получится Етрак.

Не совсем понял. В смысле что ток будет как у Етрака?

[bsg]

Тоже результат, думаю прибор на грунтах теперь будет намного стабильнее за счет заметного снижения шумов.

Также возможен и негативный результат: на 22й частоте прибор будет постоянно давать ложные сработки как при воздушных помехах(если будет так то нужно обратно вернуть штекер и гнездо)
ПС: Также не стоит изменять длину кабеля на катушке.
С Ув.

[bsg]

Не совсем понял. В смысле что ток будет как у Етрака?

Да.

[bsg]

WaS
Привет.

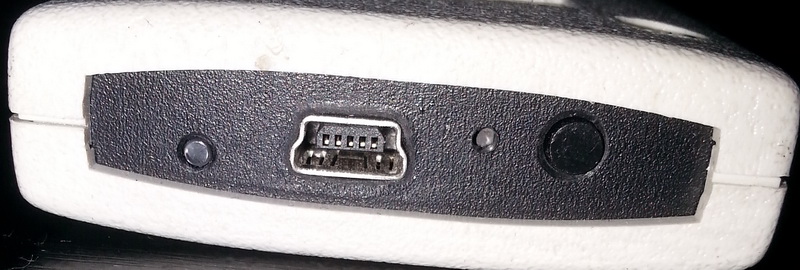

Подскажи, пожалуйста, за что отвечают вот эти кнопки на твоем БП блоке?:


С Ув.

[whitepp]

А как Вы собираетесь менять катушку? С отверткой и паяльником ездить на коп? С Ув.

У меня одна рабочая катушка - если мне кто вторую подарит, то верну штекер обратно. Длину кабеля не менял - чучуть шарю. Регулировщик РЭАиП по первому образованию, ну и войска связи, радиосвязь там всякая, аппаратуры уплотнения и прочее. Паял, настраивал и ремонтировал по молодости всё подряд, просто сейчас уже не интересно и забыл многое.

[WaS]

WaS
Привет.
Подскажи, пожалуйста, за что отвечают вот эти кнопки на твоем БП блоке?:


С Ув.

Привет.
крайняя кн. включает индикатор уровня заряда акб(только когда блок включен)

та что ближе к разъёму - reset ..на случай если блок завис

[bsg]

Привет.
крайняя кн. включает индикатор уровня заряда акб(только когда блок включен)

та что ближе к разъёму - reset  ..на случай если блок завис

Спасибо.
С Ув.

[WaS]

для спектры +/- длины кабеля не критично - катушка нерезонансная
..вот для XLT важно

[ice]

По приборам Ака это оказалось весьма полезной фичей.  Только предполагал не поднимать от буст а наоборот получить промежуточные варианты между стандарт и буст.

Для того, что бы всерьёз обсуждать и сравнивать в этой ветке АКА, нужно не только понимать окрененную разницу девайсов , но и своеобразную религию "сектантов" ... бесконечно далеки как космос

[whitepp]

Кароче! Я всех обманул, сейчас заметил, что у меня режим буст включен. А вот когда и как я его включил непомню, ну ешкин же кот

Ща без него снял показания дальности
Чешуя - 18
Обручальное кольцо - 30
5кЕк2 - 43 см.

Чуда не случилось или случилось, но в какой момент непонятно. Извиняюсь....

[whitepp]

Серег, (ну или кто еще сможет посмотреть) можешь у себя ща посмотреть что прибор покажет на след настройках без буста:
(фильтр 5, гейн 6, дс 90, задержка 49, сат 7, режим трехчастотный, компенсация частот -5, в балансе земли компенсация +3, озвучка в режиме дискриминации) смотреть дальность только надо со стороны штанги, то есть линейку на штангу положить:

По чешуе (чешуя у меня овальная 9*12 мм в размере)
Обручалки все разные, наверно не стоит (у меня 21 мм в диаметре, шириной 3 мм)
5кЕк2 -

Буду очень благодарен.

[bsg]

Серег, (ну или кто еще сможет посмотреть) можешь у себя ща посмотреть что прибор покажет на след настройках без буста:
(фильтр 5, гейн 6, дс 90, задержка 49, сат 7, режим трехчастотный, компенсация частот -5, в балансе земли компенсация +3, озвучка в режиме дискриминации) смотреть дальность только надо со стороны штанги, то есть линейку на штангу положить:

По чешуе (чешуя у меня овальная 9*12 мм в размере)
Обручалки все разные, наверно не стоит (у меня 21 мм в диаметре, шириной 3 мм)
5кЕк2 -

Буду очень благодарен.

это плохие цели, по весу и диаметру могут быть очень разные, нужно что-то более точное , например, монету СССР. И в домашних условиях тест будет не корректный из-за возможного влияния железа и наводок.

Сообщение отредактировано bsg: Feb 27 2016, 19:01

[WaS]

по поводу проводов/экранов/контаков
..часть "стандартного" апгрейда для подлокотного блока

..разбираем блок, снимаем плату, выкручиваем разъём катушки

подготовка разъёма катушки..
- более плотная скрутка "витой парой" Tx и Rx
- термоусадка на пайку


если коннектор на плату старого образца, нужно его разобрать и пропаять провода
старый разъём выгладит так


подготовка(зачистка) корпуса к установке разъёма катушки


пропайка коннекторов и электролитов


при сборке развести в стороны пары Tx, Rx(снижается % потери сигнала)


Сообщение отредактировано WaS: Feb 27 2016, 19:28

[nagares]

Для того, что бы всерьёз обсуждать и сравнивать в этой ветке АКА, нужно не только понимать окрененную разницу девайсов , но и своеобразную религию "сектантов" ... бесконечно далеки как космос

Ничего не сравниваю, но у разных приборов есть оригинальные фичи, вот и хочу кое что перенять. Кстати и в Деусе 3-х ступеньки тока. Может быть ситуация когда стандарт мало а буст много.

[ice]

Ничего не сравниваю, но у разных приборов есть оригинальные фичи, вот и хочу кое что перенять. Кстати и в Деусе 3-х ступеньки тока. Может быть ситуация когда стандарт мало а буст много.

Ну вот и Дуся в ход пошла ... Сигнум, Дэус,Вижн совсем разные приборы. Нам нечего от них добавлять, как и им от нас ИМХО

[Атиль]

по поводу проводов/экранов/контаков
.

Спасибо за полезную информацию

[bsg]

по поводу проводов/экранов/контаков
..часть "стандартного" апгрейда для подлокотного блока

..разбираем блок, снимаем плату, выкручиваем разъём катушки

подготовка разъёма катушки..
- более плотная скрутка "витой парой" Tx и Rx
- термоусадка на пайку


если коннектор на плату старого образца, нужно его разобрать и пропаять провода
старый разъём выгладит так


подготовка(зачистка) корпуса к установке разъёма катушки


пропайка коннекторов и электролитов


при сборке развести в стороны пары Tx, Rx(снижается % потери сигнала)

Я еще серым проводом делал несколько оборотов на RX. С Ув.
