Minelab Equinox на пляже.
|
|
| zheka s |
 Dec 6 2018, 19:45
Создана
#1221
|
|
Старожил  Группа: Забанены Сообщений: 685 Зарегистрирован: 11-March 13 Из: украина,город у моря Пользователь №: 53,946 Пол: мужской Репутация: 139 кг   |
QUOTE(Radiomans @ Dec 6 2018, 19:12) zheka s - а можно попросить фото элементов под дисплеем? Интересуют боковые кнопки, они действительно обычная дешёвка и даже не усилены компаундом ?? завтра скину фото,уж поверьте дешевка,рубль ведро  |
   |

|
|
|
|
|
| pripa |
Dec 6 2018, 20:37
Создана
#1222
|
|
Профи Группа: VIP Сообщений: 6,433 Зарегистрирован: 25-March 18 Пользователь №: 2,373,287 Пол: мужской Репутация: 170 кг |
QUOTE(Grommers @ Dec 6 2018, 13:11) Интересно сколько уже приборов получили "белый экран смерти" :-) . Я как то пылесос рэйнбол вскрыл, там плата чуть ли не на куске фанеры была прикреплена, а цена между прочим была почти 3000$ BGA пайка в металлоискателе за такую цену? Бред! Хороший удар, падение, снять пережатую плату, или закрутить с неравномерным усилием..., мелейшая деформация и хана - может раньше, может позже, но ребол чипов с поиском стоковой прошивки eeprom обеспечен... Когда-то вайтсы в спектрах умудрились такое учудить, получили массу трупов в гарантию, теперь минелабы... Работать они будут, вопрос сколько? Да и Б/У брать.., надо сначала сто раз подумать  кишки эквиноса выглядят намного привлекательней  -------------------- Самое прекрасное в поиске - это сам поиск !
|
|
|
|
|
|
|
|
| mazal |
Dec 7 2018, 09:26
Создана
#1223
|
|
Постоянный Группа: Забанены Сообщений: 412 Зарегистрирован: 27-November 17 Из: ГОА-Малайзия Пользователь №: 2,370,139 Металлоискатель: Deus Пол: мужской Репутация: 14 кг  |
QUOTE(zheka s @ Dec 6 2018, 19:45) завтра скину фото,уж поверьте дешевка,рубль ведро Зачем тогда браться за переделку?Вы же явно нарушите всё и вся ,снимая плату и закручивая её в новый корпус.Мало того ,что дешёвка,так и гарантия улетает к чёртовой матери..  |
|
|
|
|
|
|
|
| Grommers |
Dec 7 2018, 10:07
Создана
#1224
|
|
Старожил Группа: Забанены Сообщений: 896 Зарегистрирован: 5-November 14 Из: Украина Пользователь №: 2,323,068 Пол: мужской Репутация: 75 кг  |
QUOTE(pjrough @ Dec 6 2018, 17:46) Немого надумано. А почему у мобильных телефонов нет такой проблемы (массосво)? Продукт ведь несравненно более массовый и нагрузки испытывает значительно большие.... Почему нет? Стоит смартфон уранить пару раз и начинается.., плохая связь, зависания... От чего это? Отвал пайки внутри чипа не сказывается моментально, контакт все ещё будет некоторое время. Проблемы начинаются когда место контакта начнет окислятся... Металлоискатель значительно более подвержен ударам и прочей нагрузке чем телефон... Все проблемы и методы решения с BGA чипами в металлоискателях уже проходили https://www.reviewdetector.ru/index.php?showtopic=571432 Сообщение отредактировано Grommers: Dec 7 2018, 10:08 -------------------- Made in Ukraine
|
|
|
|
|
|
|
|
| pjrough |
Dec 7 2018, 10:12
Создана
#1225
|
|
Профи Группа: Забанены Сообщений: 2,516 Зарегистрирован: 20-May 12 Пользователь №: 43,346 Металлоискатель: minelab xterra 505 Пол: мужской Репутация: 154 кг |
Андрей, то что с вайтсом было - это ясно. Там, если правильно помню плата устанавливалась со сгинающим усилием.
С эплбуками история похожая была из-за безсвинцового припоя, определенные серии вылетали массово. Но это пунктуальные случаи. Техника идёт вперёд. Уж как мобилки летают, так наверное не одно другое устройство не эксплуатируется.... |
|
|
|
|
|
|
|
| Grommers |
Dec 7 2018, 10:26
Создана
#1226
|
|
Старожил Группа: Забанены Сообщений: 896 Зарегистрирован: 5-November 14 Из: Украина Пользователь №: 2,323,068 Пол: мужской Репутация: 75 кг |
QUOTE(pjrough @ Dec 7 2018, 09:12) Андрей, то что с вайтсом было - это ясно. Там, если правильно помню плата устанавливалась со сгинающим усилием. С эплбуками история похожая была из-за безсвинцового припоя, определенные серии вылетали массово. Но это пунктуальные случаи. Техника идёт вперёд. Уж как мобилки летают, так наверное не одно другое устройство не эксплуатируется.... Жень, я к тому что к таким приборам надо очень бережно относится. Первый раз спектру я уронил случайно на асфальт, когда доставал из багажника (конструктив был подводный, увесистый :-)) - сдохла моментально :-) Отправил мастеру на ребол чипов. Второй раз проехалась в багажнике по брусчатке - медленно но уверенно начала подглючивать, - снова ребол. Потом намудрил крепление платы на амортизирующих/гасящих вибрации стойках :-) Вроде помогло. Приборы работают уже несколько лет.. Но новых владельцев я предупредил - вес гермо блоков большой и падение чревато... Сообщение отредактировано Grommers: Dec 7 2018, 13:57 -------------------- Made in Ukraine
|
|
|
|
|
|
|
|
| -VeLeS- |
Dec 8 2018, 15:14
Создана
#1227
|
|
Новичок Группа: Забанены Сообщений: 3 Зарегистрирован: 8-December 18 Из: Тамбов Пользователь №: 2,378,373 Металлоискатель: 705 Пол: мужской Репутация: нет  |
классный прибор ничего не скажешь
-------------------- С ув.Николай
|
|
|
|
|
|
|
|
| Андрей А А |
Dec 9 2018, 09:05
Создана
#1228
|
|
Постоянный Группа: Забанены Сообщений: 204 Зарегистрирован: 14-March 17 Из: Нижний Гондурас Пользователь №: 2,360,595 Металлоискатель: Fiskars Пол: мужской Репутация: 14 кг |
QUOTE(zheka s @ Dec 6 2018, 11:53) вскрыл глянул все то же самое    Всё таки интересно, если прибор не подразумевает ремонта и предназначен для подводного поиска, почему нельзя было плату просто залить эпоксидной смолой по примеру фотореле на створах или бакенах?  |
|
|
|
|
|
|
|
| igory |
Dec 9 2018, 09:43
Создана
#1229
|
|
Постоянный Группа: Посетители Сообщений: 264 Зарегистрирован: 4-April 13 Из: Приморский край Пользователь №: 54,934 Металлоискатель: Equinox-800 Пол: мужской Репутация: 48 кг  |
QUOTE(zheka s @ Dec 7 2018, 02:15) завтра скину фото,уж поверьте дешевка,рубль ведро А можете посмотреть ( проанализировать) по какой причине могут плохо включаться верхние кнопки ( которые вкл/выкл и BT/Wi-Fi ) Возможна или нет, кривая установка печатной платы? Или резиновые кнопки могут упираться в плату? C новья на моем приборе проблема, нужно на них сильно давить, чтобы сработали. Нижние, подсветка и профиль, включаются легко. Сообщение отредактировано igory: Dec 9 2018, 11:57 |
|
|
|
|
|
|
|
| DoKKK |
Dec 10 2018, 09:32
Создана
#1230
|
|
Профи Группа: Забанены Сообщений: 1,411 Зарегистрирован: 31-March 15 Пользователь №: 2,331,894 Металлоискатель: Terra 505; Eqx 600 Пол: мужской Репутация: 129 кг |
Хотелось бы фото платы под дисплеем взглянуть...
 -------------------- Чтобы избегать ошибок, надо набираться опыта, чтобы набираться опыта, надо делать ошибки...
Павел. |
|
|
|
|
|
|
|
| DoKKK |
Dec 10 2018, 09:45
Создана
#1231
|
|
Профи Группа: Забанены Сообщений: 1,411 Зарегистрирован: 31-March 15 Пользователь №: 2,331,894 Металлоискатель: Terra 505; Eqx 600 Пол: мужской Репутация: 129 кг |
На счет BGA конечно много всего сказано, но все от случая зависит, штампуются тысячи штук приборов, брак конечно есть... Сейчас все на бга делается(почти). Чтож теперь, к лампам возвращаться?...
У меня айфону больше 5 лет уже, и падал десятки раз и кидался по всякому, грязища с пылищей внутрь попадала и ничего, работает без нареканий, а сколько уж там BGAшек сами наверно знаете... -------------------- Чтобы избегать ошибок, надо набираться опыта, чтобы набираться опыта, надо делать ошибки...
Павел. |
|
|
|
|
|
|
|
| zheka s |
Dec 10 2018, 22:55
Создана
#1232
|
|
Старожил Группа: Забанены Сообщений: 685 Зарегистрирован: 11-March 13 Из: украина,город у моря Пользователь №: 53,946 Пол: мужской Репутация: 139 кг |
QUOTE(DoKKK @ Dec 10 2018, 09:32) Хотелось бы фото платы под дисплеем взглянуть... завтра выложу фото,пишите что еще кому надо  |
|
|
|
|
|
|
|
| Radiomans |
Dec 10 2018, 23:10
Создана
#1233
|
|
Профи Группа: Пляжники Сообщений: 7,455 Зарегистрирован: 9-November 07 Из: ExUSSR Пользователь №: 2,926   Металлоискатель: CZ-20 F-75 Exp2 7250 Интересы: _ ____ ____ Репутация: 399 кг |
QUOTE(DoKKK @ Dec 10 2018, 08:45) На счет BGA конечно много всего сказано, но все от случая зависит, штампуются тысячи штук приборов, брак конечно есть... Сейчас все на бга делается(почти). Чтож теперь, к rлампам возвращаться?... Сейчас в смартфонах все микросхемы на плате в BGA исполнении заливают эпоксидным компаундом. Чтобы продлить срок службы и отсрочить смерть  Это печальный факт к сожалению. В Эквиноксе микросхемы не залиты ничем !  Спросите про BGA и бессвинцовую пайку в любой мастерской Перечёркнутый значёк "PB" на плате видели ? Это значит что это изделие трясти нельзя вообще  ( кстати Турки поступили более благоразумно - мало того что у них прибор просто открывается, так и на плате нет BGA микросхем, и всё можно промыть и починить ) |
|
|
|
|
|
|
|
| pripa |
Dec 10 2018, 23:53
Создана
#1234
|
|
Профи Группа: VIP Сообщений: 6,433 Зарегистрирован: 25-March 18 Пользователь №: 2,373,287 Пол: мужской Репутация: 170 кг |
QUOTE(Radiomans @ Dec 10 2018, 23:10) Сейчас в смартфонах все микросхемы на плате в BGA исполнении заливают эпоксидным компаундом. Чтобы продлить срок службы и отсрочить смерть Это печальный факт к сожалению. В Эквиноксе микросхемы не залиты ничем ! Спросите про BGA и бессвинцовую пайку в любой мастерской Перечёркнутый значёк "PB" на плате видели ? Это значит что это изделие трясти нельзя вообще ( кстати Турки поступили более благоразумно - мало того что у них прибор просто открывается, так и на плате нет BGA микросхем, и всё можно промыть и починить ) [COLOR=green] хотел узнать насчет перечеркнутого значка РВ ? это вроде как припой не содержит свинца,(типа чистый сплав) его я знаю еще вроде как то компенсируют серебром но интересно именно почему трясти нельзя?  -------------------- Самое прекрасное в поиске - это сам поиск !
|
|
|
|
|
|
|
|
| Radiomans |
Dec 10 2018, 23:59
Создана
#1235
|
|
Профи Группа: Пляжники Сообщений: 7,455 Зарегистрирован: 9-November 07 Из: ExUSSR Пользователь №: 2,926 Металлоискатель: CZ-20 F-75 Exp2 7250 Интересы: _ ____ ____ Репутация: 399 кг |
Бессвинцовые припои очень нестойки к вибрациям и тепловым расширениям, тупо трескаются и отваливаются. Свинцовый припой пластичный.
Вот почему в авиации и военной технике бессвинцовые припои не применяют, надёжность и жизнь дороже понтов ..... |
|
|
|
|
|
|
|
| pripa |
Dec 11 2018, 00:14
Создана
#1236
|
|
Профи Группа: VIP Сообщений: 6,433 Зарегистрирован: 25-March 18 Пользователь №: 2,373,287 Пол: мужской Репутация: 170 кг |
QUOTE(Radiomans @ Dec 10 2018, 23:59) Бессвинцовые припои очень нестойки к вибрациям и тепловым расширениям, тупо трескаются и отваливаются. Свинцовый припой пластичный. Вот почему в авиации и военной технике бессвинцовые припои не применяют, надёжность и жизнь дороже понтов ..... понятно!  -------------------- Самое прекрасное в поиске - это сам поиск !
|
|
|
|
|
|
|
|
| Radiomans |
Dec 11 2018, 00:16
Создана
#1237
|
|
Профи Группа: Пляжники Сообщений: 7,455 Зарегистрирован: 9-November 07 Из: ExUSSR Пользователь №: 2,926 Металлоискатель: CZ-20 F-75 Exp2 7250 Интересы: _ ____ ____ Репутация: 399 кг |
Очень дубовый, но наглядный пример по пайке.
Положите на землю футбольный мяч и кирпич. Положили ? А теперь нагнитесь и посмотрите - какой площадью они лежат на земле ?  В первом случае это пайка микросхем BGA , во втором случае это пайка обычных выводных микросхем типа QFP. |
|
|
|
|
|
|
|
| DoKKK |
Dec 11 2018, 08:01
Создана
#1238
|
|
Профи Группа: Забанены Сообщений: 1,411 Зарегистрирован: 31-March 15 Пользователь №: 2,331,894 Металлоискатель: Terra 505; Eqx 600 Пол: мужской Репутация: 129 кг |
QUOTE(Radiomans @ Dec 11 2018, 00:16) Очень дубовый, но наглядный пример по пайке. Положите на землю футбольный мяч и кирпич. Положили ? А теперь нагнитесь и посмотрите - какой площадью они лежат на земле ? В первом случае это пайка микросхем BGA , во втором случае это пайка обычных выводных микросхем типа QFP.Ну, это конечно ооочень дубовый пример... По вашему примеру, в случае с пайкой BGA, это будет не просто мяч, а полусдутый мяч По поводу площадей тоже вопрос скользкий... Но конечно, QFP будет надежнее в плане паек даже по тому, что все вибрации и деформации(платы например) будут гасить сами эластичные ножки микросхемы...Но есть еще и QFN корпуса, которые на эквиноксе тоже присутствуют, что по поводу их надежности скажете? Могу все наглядно конечно пофоткать, но эта тема про эквинокс на пляже -------------------- Чтобы избегать ошибок, надо набираться опыта, чтобы набираться опыта, надо делать ошибки...
Павел. |
|
|
|
|
|
|
|
| zheka s |
Dec 11 2018, 08:36
Создана
#1239
|
|
Старожил Группа: Забанены Сообщений: 685 Зарегистрирован: 11-March 13 Из: украина,город у моря Пользователь №: 53,946 Пол: мужской Репутация: 139 кг |

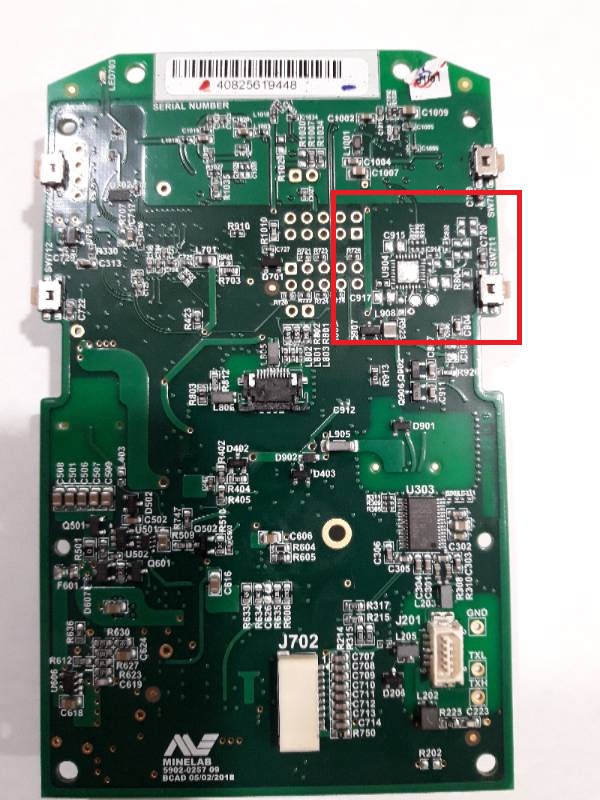

фото без экрана,кнопки увеличил с виду дешевые
  |
|
|
|
|
|
|
|
| DoKKK |
Dec 11 2018, 08:52
Создана
#1240
|
|
Профи Группа: Забанены Сообщений: 1,411 Зарегистрирован: 31-March 15 Пользователь №: 2,331,894 Металлоискатель: Terra 505; Eqx 600 Пол: мужской Репутация: 129 кг |
Очень интересно, значит все таки и на 800м нет этой части схемы как и на 600м
Припасена для эквика 1000 Вложенные эскизы изображений  -------------------- Чтобы избегать ошибок, надо набираться опыта, чтобы набираться опыта, надо делать ошибки...
Павел. |
|
|
|
|
|
 |
