Сигнум Mft 7272m, Мультичастотный гиперчувствительный

[rur]

Все не досуг было выложить ролик о разделении Сигнума, когда гвоздики лежат поперек, а не вдоль. В общем повторение теста Кастетыча, Сигнум с апгрейдом 3Ф:
https://www.youtube.com/watch?v=JB5qw67fmtU&t=1s

Ну не знаю Сергей где там тест Кастетыча У Кастетыча расстояния и расположения несколько иные...
https://www.youtube.com/watch?v=8BDGJ428zcs&t=17s
Думается не разнюхает опять твоя Ф такую композицию.

[asgo]

Ну не знаю Сергей где там тест Кастетыча У Кастетыча расстояния и расположения несколько иные...
https://www.youtube.com/watch?v=8BDGJ428zcs&t=17s
Думается не разнюхает опять твоя Ф такую композицию.

Ну, повтори тогда своим Экспом вот этот тест, а потом я проверю еще и такую конфигурацию как у Кастетыча. https://www.youtube.com/watch?v=qhgT7AJ8qoc
Обычно приборы которые плохо выделяют цвет когда гвозди вдоль, хорошо видят когда поперек и наоборот. Сдается мне, что Эксп сдуется на моем тесте. ))

Сообщение отредактировано asgo: Nov 15 2017, 19:20

[rur]

Ну, повтори тогда своим Экспом вот этот тест, а потом я проверю еще и такую конфигурацию как у Кастетыча. https://www.youtube.com/watch?v=qhgT7AJ8qoc
Обычно приборы которые плохо выделяют цвет когда гвозди вдоль, хорошо видят когда поперек и наоборот. Сдается мне, что Эксп сдуется на моем тесте. ))

На помойках я с 4х7Детечем.С ним не сдуется,проверять не буду-бо никому не интересно-прибору более 10 лет...И купил его я за 20тыс.рублей А ты на Сигнум можешь снайперку одеть-одинхер не увидит
И это не говорит о том что Сигнум плох-это говорит о том,что мало иметь один прибор и что не надо представлять Сигнум (да и любой другой) универсальным прибором.

[asgo]

На помойках я с 4х7Детечем.С ним не сдуется,проверять не буду-бо никому не интересно-прибору более 10 лет...И купил его я за 20тыс.рублей А ты на Сигнум можешь снайперку одеть-одинхер не увидит
И это не говорит о том что Сигнум плох-это говорит о том,что мало иметь один прибор и что не надо представлять Сигнум (да и любой другой) универсальным прибором.

Ну, попробуй со снайперкой. ))) Я - то твой тест повторил. Один гвоздик или 2 не принципиально, будет время и так положу.

[rur]

Я - то твой тест повторил.

Не Сергей...не повторил,ни тогда ни тем более сейчас.Представляю твоё возмущение если бы крымчане так твои тесты "повторяли" с Коллайдером.То что ты показал- к ролику Кастетыча близко даже не приблизилось.Не надо фокусов.А уж срабатывание кт вообще алес.Закэтэкаешься так то на помойке реальной.

[asgo]

Не Сергей...не повторил,ни тогда ни тем более сейчас.Представляю твоё возмущение если бы крымчане так твои тесты "повторяли" с Коллайдером.То что ты показал- к ролику Кастетыча близко даже не приблизилось.Не надо фокусов.А уж срабатывание кт вообще алес.Закэтэкаешься так то на помойке реальной.

На помойке реальной Эксп никогда не угонится за Сигом, можем съездить, если хочешь. Пока земля не встала.
Мне почему-то кажется, что у тебя уже пошел спор ради спора. Пара невнятных КТ на этом тесте радикально отличаются от сигнала на монеты. Глухому понятно.

Сообщение отредактировано asgo: Nov 15 2017, 21:39

[rur]

На помойке реальной Эксп никогда не угонится за Сигом,

В принципе всё ясно Сергей.И это,не поеду я ни куда Пускай будет как ты мечтаешь..."На помойке реальной Эксп никогда не угонится за Сигом"

[asgo]

В принципе всё ясно Сергей.И это,не поеду я ни куда Пускай будет как ты мечтаешь..."На помойке реальной Эксп никогда не угонится за Сигом"

Судя по высказыванию о том, что в реальном поиске на мусоре тебе КТ "закткивает", в твоих руках Эксп на самом деле предпочтительней для мусора.

Сообщение отредактировано asgo: Nov 15 2017, 22:18

[RGF]

По схеме Следопыта всё должно работать, если подключать через разъём наушников.
Т.к. выход на наушники содержит последовательный резистор 510 Ом (стоит рядом с разъёмом на плате).
Получается, что сигнал одного плеча ( R) идёт на соединённые входы трансмиттера через 25 омный резистор, а к земяеному (L) через 510 Ом.
Если не напутать подключение R и L всё заработает!
С конденсатором 0.22мкФ можно перестараться, если увеличивать его ёмкость - звук будет более глухой...
Попробуйте подключить внутри с учётом вышесказанного.

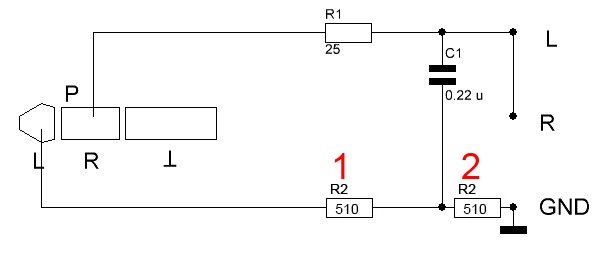

Строго надо к L земля, а к R - трансмиттерные L и R, или можно наоборот?
И резистор R2 (510 Ом) в позицию 1 или 2? (правая сторона картинки - трансмиттер)


Сообщение отредактировано RGF: Nov 15 2017, 22:24

[sss]

Строго надо к L земля, а к R - трансмиттерные L и R, или можно наоборот?
И резистор R2 (510 Ом) в позицию 1 или 2? (правая сторона картинки - трансмиттер)

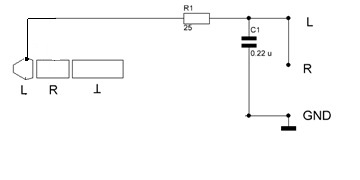

Попробуйте сделать ещё проще...
Усилитель мостовой, а сигнал ШИМ - симметричные прямоугольные (меандр) импульсы с переменной амплитудой и частотой.
Померил осциллографом между плечами, без нагрузки размах: порядка 4 вольт (мах).
Если относительно земли ("-") около 2 вольт... т.е. U вых/2 форма сигнала та же.
Возможно придётся подобрать R1 по лучшему звучанию.

Вложенные эскизы изображений

[RGF]

Попробуйте сделать ещё проще...
Усилитель мостовой, а сигнал ШИМ - симметричные прямоугольные (меандр) импульсы с переменной амплитудой и частотой.
Померил осциллографом между плечами, без нагрузки размах: порядка 4 вольт (мах).
Если относительно земли ("-") около 2 вольт...  т.е. U вых/2  форма сигнала та же.
Возможно придётся подобрать R1 по лучшему звучанию.

Попробовал. Все отлично работает, потребление - 98мА, как в аптеке.

Звук - по мере снижения сопротивления от 300 ..200 ..150 ..75 .. 50 ..25 до 12 Ом все лучше и лучше.

Если резистор вообще убрать, плате не поплохеет?

Сообщение отредактировано RGF: Nov 16 2017, 21:47

[sss]

Если вы подключились изнутри к той половинке моста где резистор 510 Ом ограничивает - то можно и без R1, да и С возможно не пригодится...

[RGF]

Если вы подключились изнутри к той половинке моста где резистор 510 Ом ограничивает - то можно и без R1, да и С возможно не пригодится...

Впаял провод к трансмиттеру в разрыв провода от входа наушников к плате, около разъема на плате, на тот контакт, что идет от L входа наушников.
Как понять, где, на L или R разъема стоит резистор?
[attachmentid=4021036]

[Vladsilver]

Не понял, что вы куда припаяли. Резистор стоит на плате, возле разъема, где у вас стрелка. Свой прибор не разбирал и не горю желанием, поэтому не могу сказать, что то конкретное. Если выложите качественные фото платы с обоих сторон, хотя бы угол, где УНЧ и разъемы, тогда мог бы что то посоветовать.

[RGF]

Не понял, что вы куда припаяли. Резистор стоит на плате, возле разъема, где у вас стрелка. Свой прибор не разбирал и не горю желанием, поэтому не могу сказать, что то конкретное. Если выложите качественные фото платы с обоих сторон, хотя бы угол, где УНЧ и разъемы, тогда мог бы что то посоветовать.

Про припаял, написал - сам не понял, что сказать хотел :-)

Проще говоря, провод на трансмиттер вывел с разъема, на который указывает стрелка. С той ноги, на которую приходит L от наушников.
Фото платы вечером добавлю.

Сообщение отредактировано RGF: Nov 17 2017, 10:59

[GroundHunter]

ппц. пошла жёсткая "обработка напильником"
уж слишком не пугайте покупателей

[Metalist]

Сломалась ,штанга Сигнума 7272 SFT как раз в зоне штекера , пополам такой вопрос может кто в курсе возможно ли при замене штанги сделать замену мозгов ( начинки сига sft в головное устройства Сигнума MFT 7272 .


Сообщение отредактировано Metalist: Nov 17 2017, 18:56

[RGF]

Фото платы вечером добавлю.

добавил

[Руся]

Сломалась ,штанга Сигнума 7272 SFT  как раз в зоне штекера , пополам  такой вопрос может кто в  курсе  возможно  ли  при замене штанги  сделать замену мозгов ( начинки  сига sft в головное устройства Сигнума  MFT 7272 .

Новую плату так просто не выбить Тут надо что-то придумать. Сам хочу!
И надо уточнить, войдёт ли новая плата в старый корпус? И состыкуется ли со старой клавиатурой?

[Metalist]

Новую плату так просто не выбить Тут надо что-то придумать.  Сам хочу!
И надо уточнить, войдёт ли новая плата в старый корпус? И состыкуется ли со старой клавиатурой?

Так у меня получается всё на оборот войдёт ли старя плата в новый корпус , зачем мне старый корпус
Ну попытаться можно . а куда в АКА можно написать с этим вопросом ?
я пока написал на адрес administrator@aka2000.ru .
