Сигнум Mft 7272m, Мультичастотный гиперчувствительный

[RGF]

Могу предположить, что трансмиттер имеет общий провод питания и он же общий провод по входу. При подключении входа трансмиттера к выходу УНЧ Сигнума, вы подсаживаете один из выходов УНЧ на общий провод питания. При этом выходной каскад УНЧ начинает жрать лишний ток. Попробуйте отключить трансмиттер от выхода Сигнума и померить ток потребления. Если ток станет нормальным, то подключайте трансмиттер через разделительные конденсаторы, 1-10мкФ.

Схему я привел, подключаю параллельно, до платы, остальных умных слов не понял
Отдельно трансмиттер, как и писал, ест 20мА; вместе с катушкой, также (замерял на входе и выходе), вроде так...
А про кондиционеры, можно поподробнее, если со схемой, то совсем здорово :-)

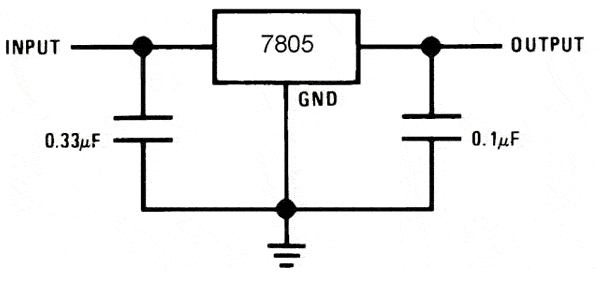

Или скорее вот
http://www.mmp-irbis.ru/katalog/DC_DC_conv...-xc-add3-xd.php

Посмотрите по входному напряжению.

Подключать так же, как DC-DC, параллельно, без танцев с бубном?

Сообщение отредактировано RGF: Nov 14 2017, 12:07

[Руся]

Подключать так же, как DC-DC, параллельно, без танцев с бубном?

Не факт. Тут зависит от Сига уже. Я думаю, что будет лучше внедрить конденсатор, как советовали выше. Может и не только конденсатор.
Тут надо посоветоваться с электронщиками и погуглить подобные варианты.

[RGF]

Не факт. Тут зависит от Сига уже. Я думаю, что будет лучше внедрить конденсатор, как советовали выше. Может и не только конденсатор.
Тут надо посоветоваться с электронщиками и погуглить подобные варианты.

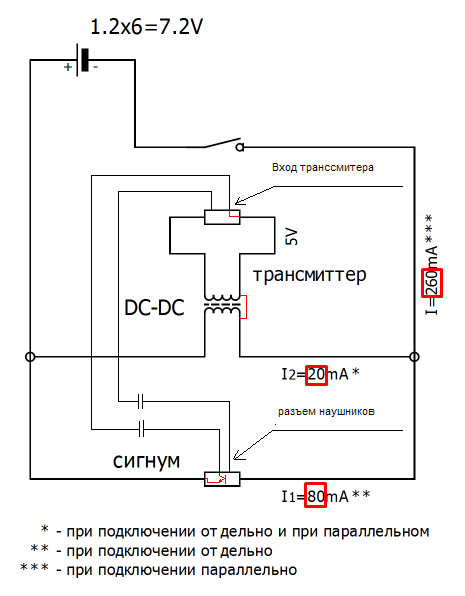

как уже писал выше, подобная схема пользы не принесла, аппетиты были те же:


Вложенные эскизы изображений

[Vladsilver]

У трансмиттера четыре провода для подключения. Два провода питания "+" и "-" вы подключаете к выходу DC-DC преобразователя. Еще два провода (или кабель) вы подключаете к выходу на наушники (скорей всего) Сигнума. Вот отключите эти последние два провода и снова померите общий ток потребления. Если все стало нормально, то в разрыв этих двух проводов поставить последовательно на каждый провод по конденсатору 1-10мкФ.

Сообщение отредактировано Vladsilver: Nov 14 2017, 12:57

Вложенные эскизы изображений

[RGF]

У трансмиттера четыре провода для подключения. Два провода питания "+" и "-" вы подключаете к выходу DC-DC преобразователя. Еще два провода (или кабель) вы подключаете к выходу на наушники (скорей всего) Сигнума. Вот отключите эти последние два провода и снова померите общий ток потребления. Если все стало нормально, то в разрыв этих двух проводов поставить последовательно на каждый провод по конденсатору 1-10мкФ.

Спасибо, попробую.
С этой стороны я проблемы не то что не рассматривал, а и не видел.

[Vladsilver]

Я картинку прикрепил к предыдущему сообщению. Красным указано, через что идет ток утечки. Черным как бы я попробовал сделать. Можно еще просто полярность проводов со входа на выход попробовать перекинуть.

[RGF]

Я картинку прикрепил к предыдущему сообщению. Красным указано, через что идет ток утечки. Черным как бы я попробовал сделать. Можно еще просто полярность проводов со входа на выход попробовать перекинуть.

С полярностью все четко: на трансмиттере usb разъем для питания штатный, даже отрывать не стал.
А установка кондиционеров как на снимаемый звук повлияет?

[sss]

Вообщем усё ясно: выход усилителя прибора мостовой ( без общего провода на землю "-"), а вы небось подключайте: два канала вместе и земля? Т.е. когда вы подключайте трансмитер от внутреннего питания прибора земля "-" у вас становится общая. В результате: одно плечо усилителя замыкается с землёй... вот вам и потребление и возможность спалить микросхему звука...
Для проверки - отключите целиком вход трансмитера от усилителя и померьте потребляемый ток...

[Vladsilver]

С полярностью все четко: на трансмиттере usb разъем для питания штатный, даже отрывать не стал.
А установка кондиционеров как на снимаемый звук повлияет?

Я имел ввиду полярность проводов сигнальных. Я не знаю какой выход УНЧ у Сигнума, если полумост то достаточно поменять полярность подключения сигнальных проводов. На звук повлиять не должно. Скорей всего еще понадобиться поставить резистор параллельно выходу Сигнума ~200 Ом.

[RGF]

Вообщем усё ясно: выход усилителя прибора мостовой ( без общего провода на землю "-"), а вы небось подключайте: два канала вместе и земля?

Так точно.
А как надо?

[sledopblt]

Раз уж зашла тема рукоблудства, помогите советом:
Вопрос задавал, но никто так и не ответил, может сейчас

Захотел запитать от штатного питания Сигнума параллельно трансмиттер через преобразователь напряжения DC-DC 5V, для подключения беспроводных ушей, чтобы не колхозить внешний источник питания и трансмиттер спрятать в блок.

Заколхозил, аккумуляторы стали уходить за 6-7 часов против часов 25 при нормальном использовании.

Померил ток, катушка потребляет 80мАч, трансмиттер + DC-DC: 20мАч, а все вместе, при параллельном подключении потребляет 260мАч.

Отчего вместо положенных по науке 20+80=100мАч потребление вырастает в 3 раза?
Что делаю не так?

Приветствую, я трансмиттер от рапу раздербанил и убрал внутрь блока питание брал прям с платы где подходит провод после кнопки вкл, поставил DC-DC 360mini у него регулируемый выход напряжения стоит 90 руб в базарный день, второй год нет ни каких проблем

[RGF]

Приветствую, я трансмиттер от рапу раздербанил и убрал  внутрь блока питание брал прям с платы где подходит провод после кнопки вкл, поставил DC-DC 360mini у него регулируемый выход напряжения стоит 90 руб в базарный день, второй год нет ни каких проблем

А как у вас звук подключен?

[sledopblt]

А как у вас звук подключен?

вот так, схему где то на просторах инета нашел не помню чья, прошу прощения у автора! у меня работает и нареканий не каких! попробуйте может для вашего трансмиттера подойдет....

Сообщение отредактировано sledopblt: Nov 14 2017, 22:12

[RGF]

вот так, схему где то на просторах инета нашел не помню чья, прошу прощения у автора! у меня работает и нареканий не каких! попробуйте может для вашего трансмиттера подойдет....

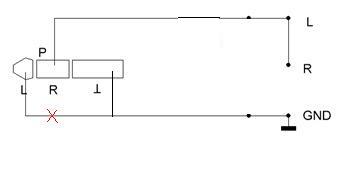

Посмотрел у себя, подключал по такой:


Знающие камрады, подскажите, как лучше, на оба провода конденсаторы, или по схеме sledopblt'а?

В результате: одно плечо усилителя замыкается с землёй... вот вам и потребление и возможность спалить микросхему звука...
Для проверки - отключите целиком вход трансмитера от усилителя и померьте потребляемый ток...

Шайтан машина :-)
Померил без трансмиттера с маленькой катушкой - 82мА, с трансмиттером без аудио проводов - 98мА.
Жрун обнаружен, теперь понять как лучше его обойти.

[Vladsilver]

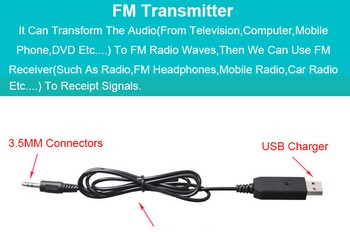

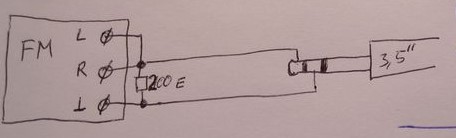

У меня подключен вот так. Все отлично работает, хотя это и не совсем правильное подключение. Разъем обязательно стерео. Моно коротит один из выходов на корпус. Трансмиттер такой.

Вложенные эскизы изображений

[RGF]

У меня подключен вот так. Все отлично работает, хотя это и не совсем правильное подключение. Разъем обязательно стерео. Моно коротит один из выходов на корпус. Трансмиттер такой.

Так работает от отдельного источника питания, или от прибора? Потому как за исключением сопротивления, это мой случай, и жрет он здорово.

[Vladsilver]

Схему, что выложил "sledopblt" я перерисовал, как сделано у меня. Обратите внимание на то, что я сигнал беру только с одного выхода на наушники и с общего провода прибора, а у Вас и в схеме "sledopblt"а один из двух выходов на наушники замыкается с общим проводом трансмиттера, который в свою очередь соединен с общим проводом прибора. Получается короткое замыкание одного из выходов мостового УНЧ и прибор жрет бешеный ток. То же самое получиться если использовать моно-разъем.
Работает у меня от одного источника, где "-" питания и общий сигнальный провод соединены. Только я использую для питания прибора и модулятора бокс на четыре литиевых аккумулятора 18650, два в параллель, два последовательно. В нем DC-DC преобразователь на 5 вольт и разъем USB, с которого я питаю модулятор. Очень удобно и прибор курочить не надо. Вот ссылка на него: https://ru.aliexpress.com/item/Waterproof-1...2784501669.html

[RGF]

Схему, что выложил "sledopblt" я перерисовал, как сделано у меня. Обратите внимание на то, что я сигнал беру только с одного выхода на наушники и с общего провода прибора, а у Вас и в схеме "sledopblt"а один из двух выходов на наушники замыкается с общим проводом трансмиттера, который в свою очередь соединен с общим проводом прибора. Получается короткое замыкание одного из выходов мостового УНЧ и прибор жрет бешеный ток. То же самое получиться если использовать моно-разъем.

Скажите, а звук при таком подключении нормальный? Насколько помню, все напрямую, без перепайки, присоединенные трансмиттеры из тех, что пробовал, звук давали адовый, на высоких особенно. Фишер нервно в стороне курит со своим специфичным музыкальным аккомпанементом.

[Vladsilver]

По мне отличный звук. Принимаю на фм-приемник в сотовом телефоне, слушаю через наушники Sony. Единственно чуть-чуть пролазит фон с частотой работы датчика, но меня это не напрягает и откуда он наводиться я не искал. Громкость в приборе убираю до 4, иначе идут искажения. Это надо пробовать, с другим трансмиттером может быть по другому.

[sss]

Посмотрел у себя, подключал по такой:


Знающие камрады, подскажите, как лучше, на оба провода конденсаторы, или по схеме sledopblt'а?
Шайтан машина :-)
Померил без трансмиттера с маленькой катушкой - 82мА, с трансмиттером без аудио проводов - 98мА.
Жрун обнаружен, теперь понять как лучше его обойти.

По схеме Следопыта всё должно работать, если подключать через разъём наушников.
Т.к. выход на наушники содержит последовательный резистор 510 Ом (стоит рядом с разъёмом на плате).
Получается, что сигнал одного плеча ( R) идёт на соединённые входы трансмиттера через 25 омный резистор, а к земяеному (L) через 510 Ом.
Если не напутать подключение R и L всё заработает!
С конденсатором 0.22мкФ можно перестараться, если увеличивать его ёмкость - звук будет более глухой...
Попробуйте подключить внутри с учётом вышесказанного.
