Сигнум Mft 7272m, Мультичастотный гиперчувствительный

[Руся]

Ну Серёг!      Вот от тебя такого НЕ ожидал!
Сейчас  Сиги выпускают с новой платой и на ней стоит элемент защиты от переполюсовки! Если интересно  подойди к Владимир Санычу или Филиппу покажут...
З.Ы. Видимо рукоблуды достали...

Интересно. А что-нибудь ещё доработано в новой плате? Что-то не припомню информации по этому поводу.

чуйка 2 ))) усиление не трогал. имхо дело в цепкости. возможно цепкость прибора была принесена в жертву главной фиче ака - глубине.

Что такое "чуйка"?
Как раз усиление и ток надо скидывать на плотном мусоре.
КТ и РВ не надо снижать

Сообщение отредактировано Руся: Nov 12 2017, 19:25

[Землеройк]

чуйка 2 ))) усиление не трогал. имхо дело в цепкости. возможно цепкость прибора была принесена в жертву главной фиче ака - глубине.

Ошибка.
Порядок понижения "мощщи" Сигнума:
1. Ток (переход на эконом).
2. Усиление (в зависимости от условий, хоть до 1)

При снижении КТ менее 11, заметно начинает ухудшаться "разделение" и "цепкость" к мелким целям.

[Землеройк]

Интересно. А что-нибудь ещё доработано в новой плате? Что-то не припомню информации по этому поводу.

"Танталы по кругу"

[Flonn]

Ошибка.
Порядок понижения "мощщи" Сигнума:
1. Ток (переход на эконом).
2. Усиление (в зависимости от условий, хоть до 1)

При снижении КТ менее 11, заметно начинает ухудшаться "разделение" и "цепкость" к мелким целям.

Тоесть на мусоре нужно убирать только ток , рв, кт не трогать, а то обычно режим эконом рв 3-4 кт 5-4 +- ?

Сообщение отредактировано Flonn: Nov 12 2017, 20:12

[Землеройк]

Тоесть на мусоре нужно убирать только ток , рв, кт не трогать, а то обычно режим эконом рв 3-4 кт 5-4 +- ?

Ток -> Усиление. В принципе РВ на мусоре нужно только из-за неинформативности "колокольчикового" КТ. Так что его - по комфорту. А КТ, исходя из крайней необходимости, и в зависимости от целей поиска. Чем они мельче, тем нежелательнее снижение.

Сообщение отредактировано Землеройк: Nov 12 2017, 20:20

[Руся]

"Танталы по кругу"

О как... может попробовать сразу купить новую плату, а не старую чинить?..

Тоесть на мусоре нужно убирать только ток , рв, кт не трогать, а то обычно режим эконом рв 3-4 кт 5-4 +- ?

Так можно делать только не понимая смысла РВ и КТ. Это же пороги цели
Как их можно снижать? Только если искомая цель - люк колодца.

Сообщение отредактировано Руся: Nov 12 2017, 20:31

[GroundHunter]

Тоесть на мусоре нужно убирать только ток , рв, кт не трогать, а то обычно режим эконом рв 3-4 кт 5-4 +- ?

нужно брать нормальный прибор и не любить себе мозг

пляски с бубном я помню ещё с деуса, на ТХ1 с макс чуйкой ходили те же что ходили и с ТХ3 при мин чуйке. походу маркейтинг одурманивания масс требует подобные выкрутасы.

[Землеройк]

нужно брать нормальный прибор и не любить себе мозг

пляски с бубном я помню ещё с деуса, на ТХ1 с макс чуйкой ходили те же что ходили и с ТХ3 при мин чуйке. походу маркейтинг одурманивания масс требует подобные выкрутасы.

Пока будете считать, что порог сигнала, ток и усиление это "маркетинг", а не физика, прибор будет "нецеплючим".

[asgo]

Все не досуг было выложить ролик о разделении Сигнума, когда гвоздики лежат поперек, а не вдоль. В общем повторение теста Кастетыча, Сигнум с апгрейдом 3Ф:
https://www.youtube.com/watch?v=JB5qw67fmtU&t=1s

Сообщение отредактировано asgo: Nov 14 2017, 00:03

[Руся]

Все не досуг было выложить ролик о разделении Сигнума, когда гвоздики лежат поперек, а не вдоль. В общем повторение теста Кастетыча, Сигнум с апгрейдом 3Ф:

Сергей, поправь ссылку. А то у меня какое-то редактирование открывается

Вот https://www.youtube.com/watch?v=JB5qw67fmtU

Сообщение отредактировано Руся: Nov 13 2017, 23:55

[asgo]

https://www.youtube.com/watch?v=JB5qw67fmtU&t=1s

[RGF]

Раз уж зашла тема рукоблудства, помогите советом:
Вопрос задавал, но никто так и не ответил, может сейчас

Захотел запитать от штатного питания Сигнума параллельно трансмиттер через преобразователь напряжения DC-DC 5V, для подключения беспроводных ушей, чтобы не колхозить внешний источник питания и трансмиттер спрятать в блок.

Заколхозил, аккумуляторы стали уходить за 6-7 часов против часов 25 при нормальном использовании.

Померил ток, катушка потребляет 80мАч, трансмиттер + DC-DC: 20мАч, а все вместе, при параллельном подключении потребляет 260мАч.

Отчего вместо положенных по науке 20+80=100мАч потребление вырастает в 3 раза?
Что делаю не так?


Вложенные эскизы изображений

[канси]

Убирайте на кер импульсный преобразователь ставьте линейный (кренку самую обыкновенную на 5 вольт) и усё будет норм у Вас параллельный колебательный контур с неизвестными параметрами RLC подключён в параллель к ТХ и являет собой дополнительную не предусмотреную разработчиком нагрузку для ключей раскачки тока в ТХ...у приборов АКА всё не как у людей... ТХ - последовательный RLC контур...в нём - резонанс напряжений...а в параллельном контуре из обмотки транца импульсника и фильтрового кондёра питалова - резонанс токов...повезло ещё что ключи не гавкнулись...

[Руся]

Раз уж зашла тема рукоблудства, помогите советом:
Вопрос задавал, но никто так и не ответил, может сейчас

Захотел запитать от штатного питания Сигнума параллельно трансмиттер через преобразователь напряжения DC-DC 5V, для подключения беспроводных ушей, чтобы не колхозить внешний источник питания и трансмиттер спрятать в блок.

Заколхозил, аккумуляторы стали уходить за 6-7 часов против часов 25 при нормальном использовании.

Померил ток, катушка потребляет 80мАч, трансмиттер + DC-DC: 20мАч, а все вместе, при параллельном подключении потребляет 260мАч.

Отчего вместо положенных по науке 20+80=100мАч потребление вырастает в 3 раза?
Что делаю не так?

Потери на "удачно" выбранном преобразователе.
Есть не мало DC-DC, которые не дадут подобного эффекта.

[RGF]

Потери на "удачно" выбранном преобразователе.
Есть не мало DC-DC, которые не дадут подобного эффекта.

Я их несколько штук пробовал, разных марок, результат одинаковый.

[asgo]

повезло ещё что ключи не гавкнулись...

Да, уж. Вы это коллега, поаккуратней с доработками. Как понимаю, моя гарантия на прибор? Так можно и сняться с нее.

[Руся]

Я их несколько штук пробовал, разных марок, результат одинаковый.

Все импульсные? Не надо применять этот тип для питания трансмиттера. Импульсники хороши для зарядки и света.
Ну и не плохо как-то схемку "усложнить". Диодик впаять, например.

Да, уж. Вы это коллега, поаккуратней с доработками. Как понимаю, моя гарантия на прибор? Так можно и сняться с нее.

Да какая-же может быть гарантия после рукоблудия?

Сообщение отредактировано Руся: Nov 14 2017, 11:48

[RGF]

Убирайте на кер импульсный преобразователь ставьте линейный (кренку самую обыкновенную на 5 вольт)  и усё будет норм  у Вас параллельный колебательный контур с неизвестными параметрами RLC подключён в параллель к ТХ  и являет собой дополнительную не предусмотреную разработчиком нагрузку для ключей раскачки тока в ТХ...у приборов АКА всё не как у людей...  ТХ - последовательный RLC контур...в нём - резонанс напряжений...а в параллельном контуре из обмотки транца импульсника и фильтрового кондёра питалова - резонанс токов...повезло ещё что ключи не гавкнулись...

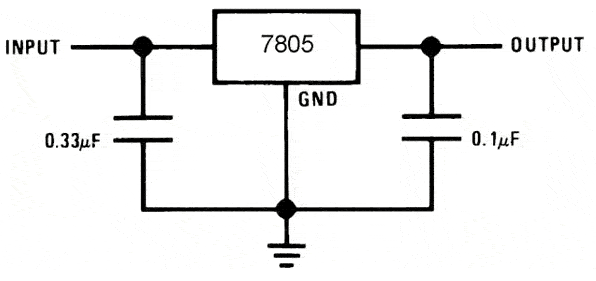

кроме слова кренка ничего не понял , но LM7805 тоже пробовал, с конденсаторами и без, та же ерунда

Да, уж. Вы это коллега, поаккуратней с доработками. Как понимаю, моя гарантия на прибор? Так можно и сняться с нее.

Сергей, гарантия не ваша, да и нет ее давно, прибору лет 5

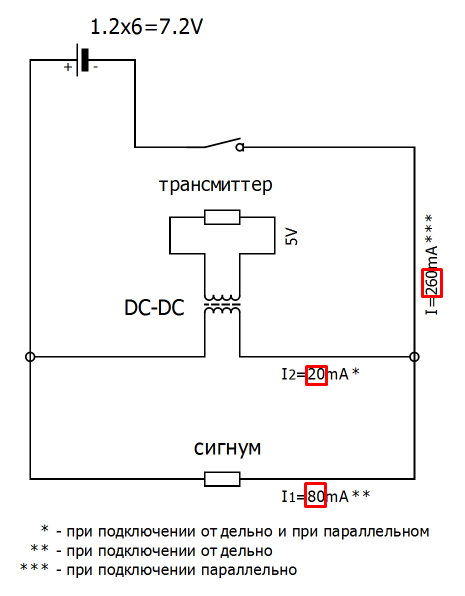

Пы.Сы: по такой схеме

Сообщение отредактировано RGF: Nov 14 2017, 11:53

Вложенные эскизы изображений

[Руся]

кроме слова кренка ничего не понял  , но LM7805 тоже пробовал, с конденсаторами и без, та же ерунда

http://www.mmp-irbis.ru/katalog/DC_DC_conv...smb3x-sme3x.php

http://www.mmp-irbis.ru/katalog/DC_DC_conv...serii3x-c3x.php

Или скорее вот
http://www.mmp-irbis.ru/katalog/DC_DC_conv...-xc-add3-xd.php

Посмотрите по входному напряжению.

Сообщение отредактировано Руся: Nov 14 2017, 11:51

[Vladsilver]

Раз уж зашла тема рукоблудства, помогите советом:
Вопрос задавал, но никто так и не ответил, может сейчас

Захотел запитать от штатного питания Сигнума параллельно трансмиттер через преобразователь напряжения DC-DC 5V, для подключения беспроводных ушей, чтобы не колхозить внешний источник питания и трансмиттер спрятать в блок.

Заколхозил, аккумуляторы стали уходить за 6-7 часов против часов 25 при нормальном использовании.

Померил ток, катушка потребляет 80мАч, трансмиттер + DC-DC: 20мАч, а все вместе, при параллельном подключении потребляет 260мАч.

Отчего вместо положенных по науке 20+80=100мАч потребление вырастает в 3 раза?
Что делаю не так?

Могу предположить, что трансмиттер имеет общий провод питания и он же общий провод по входу. При подключении входа трансмиттера к выходу УНЧ Сигнума, вы подсаживаете один из выходов УНЧ на общий провод питания. При этом выходной каскад УНЧ начинает жрать лишний ток. Попробуйте отключить трансмиттер от выхода Сигнума и померить ток потребления. Если ток станет нормальным, то подключайте трансмиттер через разделительные конденсаторы, 1-10мкФ.
