Сигнум Mft 7272m, Мультичастотный гиперчувствительный

[Lvovich]

Сдвиг частоты позволяет сильно уменьшить влияние параметрического эффекта на работу балансника (параметрический эффект это изменение индуктивности обмоток датчика при поднесении оного к полупространству с заметно отличающейся от вакуума магнитной восприимчивостью)

Параметрический эффект наиболее сильно проявляется на резонансной частоте (в точке резкого изменения фазовой характеристики колебательного контура).

Увод от резонанса позволяет оставаться в пределах линейности отклика прибора на сильно магнитные минералы вроде магнетита или маггемита.

В наших приборах опоры привязаны к фазе тока ... Со всеми вытекающими.
Проверка работы .
Произведите БГ по ферриту. Запомните фазу БГ. Затем воидите в поисковый режим . Выключите прибор. Положите рядом с датчиком прибора какой нибудь металлический предмет или кусок феррита такого размера и на таком минимальном расстоянии , чтобы при включении прибор еще не показывал перегрузку. Проведите БГ по ферриту не меняя положения внесенного в зону чувствительности металлического предмета.
Сравните фазовые показания.

[Гааррец]

В наших приборах опоры привязаны к фазе тока ... Со всеми вытекающими.
Проверка работы .
Произведите БГ по ферриту. Запомните фазу БГ. Затем воидите в поисковый режим . Выключите прибор. Положите рядом с датчиком прибора какой нибудь металлический предмет или кусок феррита такого размера и на таком  минимальном расстоянии , чтобы при включении прибор еще  не показывал перегрузку. Проведите БГ по ферриту не меняя положения внесенного в зону чувствительности металлического предмета.
Сравните фазовые показания.

Надо чтобы фаза сигнала от магнетитсодержащих камней (ну или от грунта) не зависела от количества магнетита. Не при неподвижном датчике а при нормальном сканировании.

Проверка: cтандартная адаптация датчика (с уводом от резонанса и без увода)
затем балансировка по ферриту. Сравниваем насколько зависит фаза сигнала от размеров куска и расстояния до датчика при проводках.

[игорь бабушкин]

В наших приборах опоры привязаны к фазе тока ... Со всеми вытекающими.
Проверка работы .
Произведите БГ по ферриту. Запомните фазу БГ. Затем воидите в поисковый режим . Выключите прибор. Положите рядом с датчиком прибора какой нибудь металлический предмет или кусок феррита такого размера и на таком  минимальном расстоянии , чтобы при включении прибор еще  не показывал перегрузку. Проведите БГ по ферриту не меняя положения внесенного в зону чувствительности металлического предмета.
Сравните фазовые показания.

Попробовал.На феррит фаза -26(6-10 20кгц),с целью(2коп 1810г)-21-25.Перепроверил.Положил железку(ключ от дома) так чтобы в режиме БГ на неё не срабатывал автомат.Если подносить феррит близко(3-5см) при БГ с железкой и без неё-фаза стоит колом-26

Сообщение отредактировано игорь бабушкин: Nov 22 2015, 09:48

[Lvovich]

Надо чтобы фаза сигнала от магнетитсодержащих камней (ну или от грунта) не зависела от количества магнетита.  Не при неподвижном датчике а при нормальном сканировании.

Проверка: cтандартная адаптация датчика (с уводом от резонанса и без увода)
затем балансировка по ферриту.  Сравниваем насколько зависит фаза сигнала от размеров куска и расстояния до датчика при проводках.

Не совсем корректно - привнесения фазовых сдвигов в цепях не имеющих отношения к датчику.

Внесенный предмет гораздо сильнее меняет параметры катушек , чем среднестатистический суглинок , при этом хорошо имитируя повышенную минерализацию. Это же опыт пригоден и для динамических процессов.
И кстати , при проведении баланса на сложных грунтах в Болгарии , где БГ ЗАПУСКАЛСЯ ОТ ПУПА линия была стройна и прибор работал устойчивей , чем на электропроводных весенних суглинках. Все портит хоть какая то но электропроводность. Вот поэтому и Интроник который позволяет убрать недостатки метода проекции - кривую не вложишь в линию.
Искривления могут быть также из за разных ТАУ при разложении сигнала на составляющие в ортогональном базисе- процесс то динамический, а процессор " идиот" - что дали то и считает.

[Lvovich]

Попробовал.На феррит фаза -26(6-10 20кгц),с целью(2коп 1810г)-21-25.Перепроверил.Положил железку(ключ от дома) так чтобы в режиме БГ на неё не срабатывал автомат.Если подносить феррит близко(3-5см) при БГ с железкой и без неё-фаза стоит колом-26

Вот.

[ВаДяН]

параметрический эффект это изменение индуктивности обмоток датчика при поднесении оного к полупространству с заметно отличающейся от вакуума магнитной восприимчивостью

Ипануться. Ни дать ни взять, Горбачёв с консолидацией и солидаризацией.

Влади, можно по медленнее, Я записываю.

[игорь бабушкин]

Вот.

Дали ему год-отсидел два Виктор Олегович,а в чём тогда по Вашему фокус, про то что говорил Владимир,что "мощатый"супротив Сорекса 7280 на грунтах с повышенной феррооксидной минерализацией не боец?

Сообщение отредактировано игорь бабушкин: Nov 22 2015, 10:36

[Lvovich]

Дали ему год-отсидел два Виктор Олегович,а в чём тогда по Вашему фокус, про то что говорил Владимир,что "мощатый"супротив Сорекса 7280 на грунтах с повышенной феррооксидной минерализацией не боец?

Да нет там никаких проблем. Ваш ключ на датчике- ответ на вопрос. Разве что на магнетитовые песках когда уже сказываются нелинейность в активных цепях .И так ли они ( пески) часты в Вашей практике. А Влади .... Он экстремал.
Вот для таких случаев , мы и расширили частотный сдвиг в Сигнуме MFD, который просто понижает уровень сигнала на входе , то есть тупит сам датчик. Но конечно же на этих частотах влияние измененных параметров катушек сказываются меньше по отношению к воз росшему комплексному сопротивлению около резонансных систем.

[Руся]

вид на две батареи.
Как-то ходил с аккумами в батарейном отсеке, периодически слышались блямко-глюки. Недавно попалась чья-то фраза, что при сниженном вольтаже возможны такие звуки.
На батареи тратиться нехотца. Думаю, что этот вариант лучший:
1. Питание 9В
2. 2 батареи на борту (лишний вес- согласен)
3. Батареи отстёгивать при зарядке не требуется.
4. Родная кассета не пострадала и может быть всегда задействована  при необходимости.

Мне кажется, есть у Вашей конструкции слабый момент. Запасная батарея находится на открытом воздухе, а значит так же мёрзнет, при поиске в прохладное время года. Любая батарея - химический элемент, зависит от температуры.
Предпочитаю запасные АКБ носить в тепле - в одежде, при чём не в верхней, а под курткой.

  Ипануться. Ни дать ни взять, Горбачёв с консолидацией и солидаризацией.

Влади, можно по медленнее, Я записываю.

Вишь как... а люди моей траве завидуют... Зря! Вот яркий пример, что слегка восточнее МО трава значительно забористее
Вадян, а ты чего, в полупространствах не ищешь? Тогда мы с тобой оба лохи - я тоже, вроде, не ищу

Сообщение отредактировано Руся: Nov 22 2015, 11:40

[Руся]

Да нет там никаких проблем. Ваш ключ на датчике- ответ  на вопрос. Разве что на магнетитовые песках когда уже сказываются нелинейность в активных цепях .И так ли они ( пески) часты в Вашей практике. А Влади .... Он экстремал.
Вот для таких случаев , мы и расширили частотный сдвиг  в Сигнуме MFD, который просто понижает уровень сигнала на входе , то есть тупит сам датчик. Но конечно же на этих частотах влияние измененных параметров катушек сказываются меньше по отношению к воз росшему комплексному сопротивлению около резонансных систем.

Забавно. Я раньше не думал, что есть люди, которые не верят, что есть места, отличные от мест их проживания. Но в Галиче убедился - есть такие люди. Они не верят в существование хорошей питьевой воды, полагая, что весь мир пьёт насыщенные соляные растворы со взвесью извести или воду с медным купоросом. Уверены, что по лесным дорогам нельзя проехать более 500 метров без застривания... ну и т.п.
Влади, похоже, из числа таких людей? Не знаю... во всяком случае, его упорные попытки искать на камнях, под камнями, в вулканах... и прочих несколько специфичных зонах меня удивляет. Может, конечно, это я ограниченный и не осознаю, что большинство россиян живут именно в горах, на вулканах и камнях. И при этом ищут там золото

Виктор Олегович, у нас, в МО и ближайших к ней областях полным-полно проблемных мест. Даже казалось бы самые обычные места при пристальном изучении выдают сюрпризы. Так и не ясно, Интроник нам способен помочь??? В преодолении наших, здешних затруднений? Или это только для того большинства, что на вулканах?

[Делв]

. Запасная батарея находится на открытом воздухе, а значит так же мёрзнет,

Батарея Li-ion , ну а до осенних заморозков 2016г. ещё далеко

[Гааррец]

Влади, похоже, из числа таких людей? Не знаю... во всяком случае, его упорные попытки искать на камнях, под камнями, в вулканах... и прочих несколько специфичных зонах меня удивляет. Может, конечно, это я ограниченный и не осознаю, что большинство россиян живут именно в горах, на вулканах и камнях. И при этом ищут там золото

Всё строго наоборот я придерживаюсь принципа "туз и в Африке туз"
то есть магнетит (маггемит тож ничего) в Саяно-Алтае в Подмосковье и даже на Марсе одинаковые

Знаете как образуется ужасный маггемит из безобидного лимонита при пожаре торфяников?

[Руся]

Батарея Li-ion , ну а до осенних заморозков 2016г. ещё далеко

??? И ??? ....

Всё строго наоборот  я придерживаюсь принципа "туз и в Африке туз"
то есть магнетит (маггемит тож ничего) в Саяно-Алтае  в  Подмосковье и даже на Марсе одинаковые

Знаете как образуется ужасный маггемит из безобидного лимонита при пожаре торфяников?

Не могу сказать, что мне всё равно или не интересно... но я не интересовался этим вопросом специально. Работы много. Наверное, если иметь много совершенно ни чем не занятого времени, можно изучить и этот вопрос, и много-много других вопросов, так полезных, востребованных в наших условиях.

Сообщение отредактировано Руся: Nov 22 2015, 12:01

[Saranskii]

Кстати, по защите из пенопласта.

Есть материал, из которого оконщики откосы делают. Там экструдированный пенопласт и пластик. Вырезаем из него круг по размеру катушки, можно чуть больше, делаем вырезы как у катушки с напуском в каждую сторону 1-2 мм . Крепим к катушке пенопластовой стороной пластиковыми хомутами.

[пЫночет]

Вчера ездили коллегой, ник алексей @@@@@ на границу Калужской и Московской области.
Участвовали СИГи с апгрейдом, катушки основные 15 DD 3 и 9Х12 7 кГц.
Планируемые цели – крупные предметы на максимальной глубине.
Настройки на ГП у меня Filter Т =15 Filter А=1.
Zone GS = 88, GS Filter = 18
Озвучка RTM. Высота проходки катушки примерно 50 см.
В процессе проходок – снижал КТ (CT) на 1и 3 программе по причине растительности.
Курок от себя. Крутилка в пределах норм – 50% от нормального положения.
Да еще регулировка КТ(CT) для результата на 4 программе не работает, для тех кто спрашивал.
В итоге было вытащено много крупных металлических предметов, размером от 10 см в диметре с глубины от 20 до 50 см.
При проходке на ГП четко выраженная дискриминация на цвет по цветным и железным предметам.
На 3 программе к примеру – при проводке влево идет сигнал железный, вправо цветной.

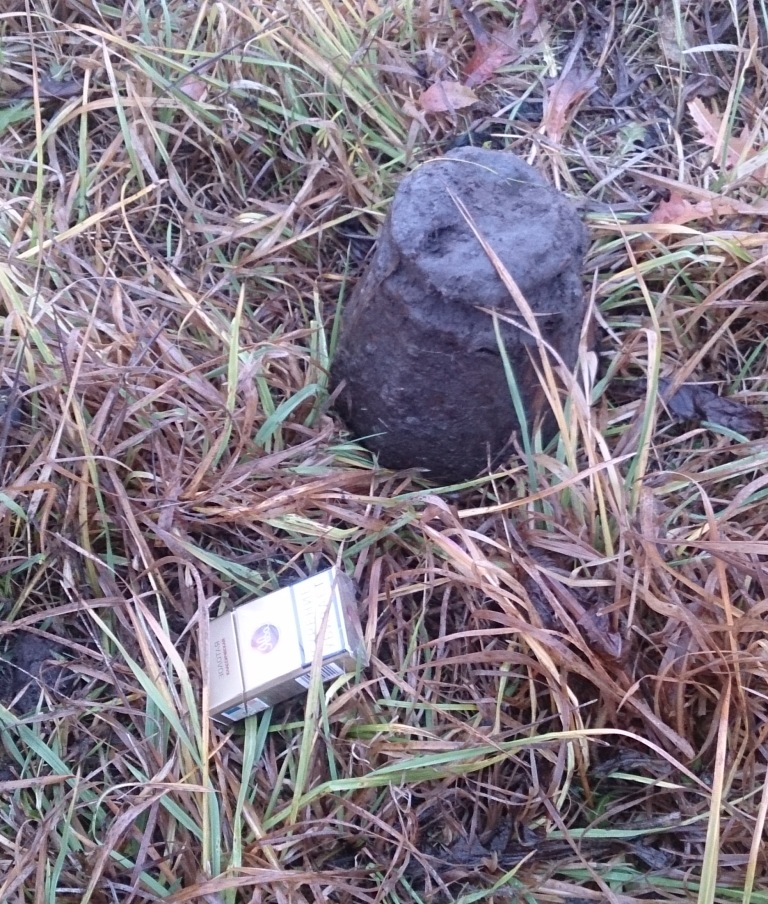

Вытащили пару чугунных пудовых гирь с цветным сигналом.
http://www.reviewdetector.ru/index.php?act...post&id=3011018
Мусора периодически было много, на ГП – игнорировался, для поиска на стандартных режимах – впору со снайперкой ходить.
Показательное видео на глубинный цветной сигнал. На поле раздался душераздирющий крик – нашел .
ИТОГ на видео.Глубина залегания цели примерно 50-60 см.
При обычном режиме – копали бы, на - ГП нет, чистый сигнал на железо.
http://www.youtube.com/watch?v=QgPD_6KM7Wg

PS Алексей напишет позже свои комментарии

Сообщение отредактировано пЫночет: Nov 22 2015, 12:11

[пЫночет]

Кстати, по защите из пенопласта.

Есть материал, из которого оконщики откосы делают. Там экструдированный пенопласт и пластик. Вырезаем из него круг по размеру катушки, можно чуть больше, делаем вырезы как у катушки с напуском в каждую сторону 1-2 мм .  Крепим к катушке пенопластовой стороной пластиковыми хомутами.

дело говоришь, а что с водой и грунтом, который набьется в щели?

[Saranskii]

дело говоришь, а что с водой и грунтом, который набьется в щели?

Ну, можно и не хомутами крепить, а изолентой, например, местах в 4-5. При особо жестких условиях пару раз можно размотать, протереть, замотать обратно. У нас была такая защита у одного тёрковода, который заморочился сохранить катушку в девственности. Ничего, нормально работал.

Сообщение отредактировано Saranskii: Nov 22 2015, 12:14

[Гааррец]

??? И ??? ....
Не могу сказать, что мне всё равно или не интересно... но я не интересовался этим вопросом специально. Работы много. Наверное, если иметь много совершенно ни чем не занятого времени, можно изучить и этот вопрос, и много-много других вопросов, так полезных, востребованных в наших условиях.

Руся, представляешь какой кайф найти в Минусинской котловине палеозойский маггемит...когда ещё не было динозавров и даже лягушек не было... но уже были болота с торфом...который время от времени высыхал и загорался...

[Делв]

??? И ??? ....

ЛИТЕВЫЕ ЭЛЕМЕНТЫ ПИТАНИЯ
...Характеризуются стабильной работой в широком диапазоне температур (от-30 до +65 С)...
источник http://stalkershop.org/stat_11.htm

[Гааррец]

Вчера ездили коллегой, ник  алексей @@@@@  на границу Калужской и Московской области.
Участвовали СИГи с апгрейдом, катушки основные 15 DD 3  и 9Х12 7 кГц.
Планируемые цели – крупные предметы на максимальной глубине.
.................
В итоге было вытащено много крупных металлических предметов, размером от 10 см в диаметре с глубины от 20 до 50 см.

Резюмируем... крупных предметов на максимальной глубине (недоступной аськоНЕЛ)
найдено не было...


АськоНЕЛ - закрыли дискримом первые пару-тройку сегментов и в темпе электровеника пробежались по поляне выдрав весь крупняк означенного размера с означенной глубины.

Вот так вот и дёргают шустрые Асечники кладухи кубыхи и прочие ништяки
