Сигнум Mft 7272m, Мультичастотный гиперчувствительный

[mud terrain]

1мОм - входное сопротивление осциллографа(приёмная катушка не подключена Сорексу).
40мВ - катушка подключена.

[ятаган]

1мОм - входное сопротивление осциллографа(приёмная катушка не подключена Сорексу).
40мВ - катушка подключена.

Возможно у Сорекса мощность закачиваемая в катушку меньше.

[markoni]

На катушке. Никаких изменений в существующем программном обеспечении не нужно. Ни на Сорексах 81 серии ни на МФТ. Просто два разночастотных датчика в одном корпусе по сути.

В деусе я ставлю вот такие переключатели на катуху для реализации кое каких своих задумок. Система магнит-геркон.Магнитик естественно снаружи.Несколько человек с форума бегают с такими. Никаких вопросов,надёжно,герметично.Дарю идею..

Сообщение отредактировано markoni: Nov 20 2012, 15:40

Вложенные эскизы изображений

[mud terrain]

Я свёл до минимума, но разницу по чувствительности, ни на мелкие ни на крупные цели не обнаружил Правда, дома - на столе.

[лёва]

Высокоомные резисторы - были обычные - не смд, пришлось человеу докупать, а мне в последствии перепаивать, Включили, типа работает...

Плата судя по описанию коробочки похоже была моя, могу не помнить может когда и ставил, но резисторы всегда все ставлю смд, по этому поводу ничего не могу сказать.

Потребляемый ток более 50ма в режиме "ожидания"(!)...
Через некоторое время, привозит товарищь - сдох динамик.
Анализ поломки показал: из-замыкания смд резистора в цепи динамика на массу.

Возможно потребление потому и было такое - подкорачивало, потом коротнуло.

Микросхемы на плате вставлены через колодки - элемент уменьшения надёжности, или сразу заложена возможность ремонта?

С чего вы взяли что это уменьшает надёжность? В таком случае почему б и на заводских не выкинуть переключатели а их провода запаять намертво , исключить разъём датчика и провода от него так же запаять намертво(он(разъём) кстати больше всего подвержени окислению), и заодно исключить все кнопки и крутилки.
Колодки поставлены для облегчения подбора микрух ,и если не лить внутрь прибора воду то контакты окислятся там ооочень не скоро. По крайней мере у меня почти за 3 года в панелях нет никаких окислов.

На вашей фотографии очень хорошо виден цвет залуженной платы. Специалист сразу скажет: залуженна кислотой!!! ...]кислотой паять платы нельзя!!![/b]

Никогда не лудил и не паял платы с кислотой. Такой цвет плата приобретает после промывки её в водяном мыльном растворе. К тому же плате на фото больше 2 лет.
Больше офтопить не буду.

Сообщение отредактировано лёва: Nov 20 2012, 16:02

[ятаган]

В деусе я ставлю вот такие переключатели на катуху для реализации кое каких своих задумок.  Система магнит-геркон.Магнитик естественно снаружи.Несколько человек с форума бегают с такими. Никаких вопросов,надёжно,герметично.Дарю идею..

Тоже об этом думал, только как всё это скажется на компенсацию. А так да, трёх контактный геркончик, и всё герметично(катушка, геркон)

[ятаган]

Я свёл до минимума, но разницу по чувствительности, ни на мелкие ни на крупные цели не обнаружил Правда, дома - на столе.

В идеале это лучший вариант. К сожалению с SFT такого сделать нельзя и катушки желательно подбирать. Как устроен Сорекс не ведаю, если как МФТ то вариант с минимумом будет лучше. На глубину это не повлияет, а вот на балансировку х.з. Моя 9х12=14кгц, плохо, очень плохо балансировалась, сейчас(после подтяжки) вполне нормально.

[mud terrain]

В идеале это лучший вариант. К сожалению с SFT такого сделать нельзя и катушки желательно подбирать. Как устроен Сорекс не ведаю, если как МФТ то вариант с минимумом будет лучше. На глубину это не повлияет, а вот на балансировку х.з. Моя 9х12=14кгц, плохо, очень плохо балансировалась, сейчас(после подтяжки) вполне нормально.

Интересен опыт вживления инородных тел. Или просто - на эпоксидку?

[ятаган]

Интересен опыт вживления инородных тел. Или просто - на эпоксидку?

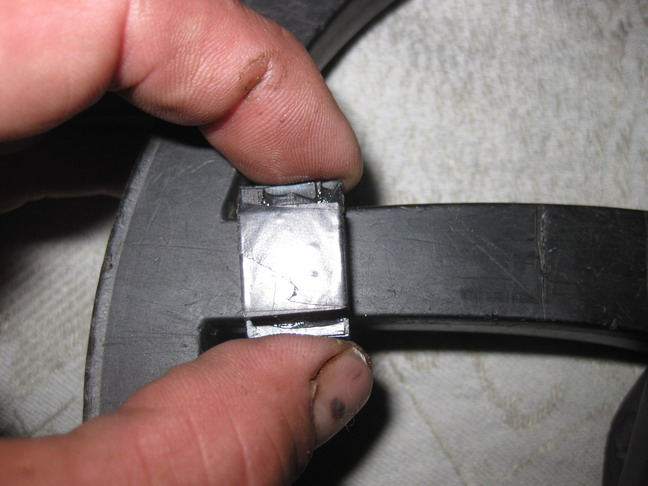

Что то плоское , например фольга, найдите положение и зафиксируйте на время(скотч, клей88) чем не испортите внешний вид, и с такой модификацией в поле. Проверите, походите, если есть улучшение оставите на постоянно. Ни какой разницы, тогда удалите и как ни чего не бывало.

Такого размера ин.тела, на работу не повлияют, только скомпенсируется катушка.

Сообщение отредактировано ятаган: Nov 20 2012, 16:16

[Alvares]

Этот датчик к тем приборам, что на руках и выпускаются СЙЧАС. Одновременно двухчастотный к тому же без БГ, это НОВЫЙ разрабатываемый прибор.

Сергей, а планируются ли датчики, которые можно использовать на прошитых с добавленными частотами СФТ 7272? Вы говорили о датчиках 13" в варианте 12/3кГц (в планах), о планируемых испытаниях собранных датчиков 12,5х9,5"DD (13/3.5кГц) и 13"DD (12/3кГц). Любой из них не сможет работать на СФТ 7272М (с частотами 3, 7, 14кГц). Будут ли катушки 14/3кГц, (например большой эллипс)?

[mud terrain]

Что то плоское  , например фольга, найдите положение и зафиксируйте на время(скотч, клей88) чем не испортите внешний вид, и с такой модификацией в поле. Проверите, походите, если  есть улучшение оставите на постоянно. Ни какой разницы, тогда удалите и как ни чего не бывало.

Такого размера ин.тела, на работу не повлияют, только скомпенсируется катушка.

Спасибо. Дык, научили сегодня чем надо сводить.

[nosferatu]

Тогда надо делать иначе - маленькую плату с приблудой для коммутации конденсаторов спрятать в датчике а туда заводить только управляющий сигнал. И не будет никаких тумблеров.

Но вариант с тумблером на датчике позволяет подключать такой датчик к уже имеющимся на руках у пользователей приборам.

можно как угодно, это всё не сложные и решаемые технические задачи. важно,оперативное переключение частоты без последующей настройки БГ при разнюхивании цели и это существенно повышает возможности прибора .

а так, смысл в датчике 3-12 остается в замене двух датчиков на один = просто добавление удобства. и то если стоимость двухчастотного не будет сильно большой

[Lvovich]

можно как угодно, это всё не сложные и решаемые технические задачи. важно,оперативное переключение частоты без последующей настройки БГ при разнюхивании цели и это существенно повышает возможности прибора .

а так, смысл в датчике 3-12 остается в замене двух датчиков на один = просто добавление удобства. и то если стоимость двухчастотного не будет сильно большой

Все так . Принципиальной новизны здесь нет, окромя оригинальной системы компенсации на разных частотах. Тут важнее сохранить преемственность ... кабель разъемы и т.д.. т. е . не усложнять производство. Еще очень важно (выгоднее) , что бы ЭТО подходило не только к С МФТ но и к Сорексам и пр.

Но самый важный вопрос НАСКОЛЬКО ЭТО НУЖНО ВООБЩЕ массовому потребителю ... а не только эстетам от металлопоиска.

[nosferatu]

а приемственность обеспечить леХко. из коробки с переключателем и конденсаторами вывести отдельными проводами управляющий сигнал переключения частоты, идущий на блок. т.е. эта возможность сделать опциональной.

Сообщение отредактировано nosferatu: Nov 20 2012, 17:10

[Lvovich]

а приемственность обеспечить леХко. из коробки с переключателем и конденсаторами вывести отдельными проводами управляющий сигнал переключения частоты, идущий на блок. т.е. эта возможность сделать опциональной.

Требование ТЗ.
Конструкция должна обеспечивать работоспособность любого нашего изделия с технологией МФ без внесения каких либо дополнительных изменений включая программные.

Подключил датчик , выбрал частоту , провел адаптацию, сделал БГ ...

Кстати у С ПРО адаптация автоматическая ... по включению.

Выигрыш как бы один - не надо переставлять датчики ... в отдельных случаях . Что экономит много времени..
Если технология приживется , то можно будет подумать и о некоторых удобствах со стороны ПО . Это запоминание обоих БГ и других параметров. Частота будет выбираться автоматически при смене положения переключателя. В принципе на С ПРО это уже есть.

[Базилио]

Ну дайте-же нормальную озвучку и "радио-уши"...!!! И тогда темы по другим приборам умрут сами собой.

[AlexNU]

Максим, нет никакой "ошибки в компонентах". Я взял на фирме подряд 6 Сигумов и по очереди попарно заморозил, доказывая Львовичу существование такого сбоя. Из них помеха пошла в одном. Банальный брак в партии какой-то комплектующей, труднообнаруживаемый, т.к. проявляется только при низких тепературах. Вот за лето таких приборов на руках и появилось, работавших до зимы без проблем. АКАвцы платы сами не паяют, как пишут отдельные умники "на коленке". Платы по заказу паяет роботизированная линия на заводе, завод же и комплектацию закупает. Ни один производитель электроники от такого не застрахован, особенно у нас, размещая заказ.

И у меня похоже тоже брак , что самое интересное покупал осенью и ни каких проблем не было
а на вторую осень начались
Такое впечатление, что ходишь постоянно под ЛЭП, при первых похолоданиях глюки были сильные и невозможно было отстроиться от грунта, сейчас по лучше стало, но глюки не исчезли

Что делать ведь до Москвы не близко?

Сообщение отредактировано AlexNU: Nov 20 2012, 18:45

[никола_ич]

Сегодня заметил интересную вещь-если делаю ОУ 9 или 10 то прибор перестает видеть  монеты только бубнит черниной и то у самой катушки.С нижаю до 8 все приходит в норму Да в эконом режиме цепляет см на10 дальше Настройки-НОРМ Эконом вкл ГСС 6 Гр железа 5 длительность КТ 7 КТ12 РВ 6 катушка 6на10 14 кГц БГ по кирпичу.НА 5 коп СССр см 35.Убираю эконом .перебалансируюсь.Просто в НОРМе уже  меньше щепляет с темиже настройками.Что зто может быть?Почему прибор слепнет даже по воздуху?

Вы не адаптировали датчик. (Включите прибор с удержанием кнопки +. Затем сделайте БГ.)

[jnior]

Здравствуйте.Что делать с прибором?Сиг МФТ.В тепле при ОУ 10 идет цветной сигнал.Стоит вынести на улицу и ему там побыть минут 15 перестает видеть цвет и бубнит железом да и то см на 10 ОУ снижаю до 8 начинает видеть цвет увеличивается чувствительность Катушки менялись.Бг в норме.Хотя в тепле линия ровнее Т.е на холоде ОУ8 зто МаксАдаптация катушек проводилась

[sss]

Требование ТЗ.
Конструкция должна обеспечивать работоспособность любого нашего изделия с технологией МФ без внесения каких либо дополнительных изменений включая программные.
Подключил датчик , выбрал частоту , провел адаптацию, сделал БГ ...

Кстати  у С ПРО адаптация автоматическая ... по включению.
Выигрыш как бы один - не надо переставлять датчики  ... в отдельных случаях . Что экономит много времени..
Если технология приживется , то можно будет подумать и о некоторых удобствах со стороны ПО . Это запоминание обоих БГ и других параметров. Частота будет выбираться автоматически при смене положения переключателя. В принципе на С ПРО это уже есть.

Т.е. МФТ в пролёте? Переключил датчик, забыл сделать адаптацию.... и
Тут нужно воять ПО с параллельной поддержкой 2-х и более профилей катушки... дабы после быстрого переключения - нетормозится очередной перегрузкой с адаптацией + БГ Иначе идея теряет глобальный смысл... остаётся только "экономия" кол-ва носимых/возимых катушек...
