Minelab Equinox- убийца одночастотников., Новинка! 600/800 и 700/900

[Инь]

Приветствую участников форума. Подскажите пожалуйста кто "продвинут" в высоких технологиях; всё же на скольких частотах одновременно работает эевинокс 600 и 800? На соответственно 3х и 5и или на всём спекторе от 5кгц и до 40кгц включая все промежуточные 35штук? Благодарю заранее. ..

в этой теме все это обсуждалось . и не раз

[Dimvas]

Донес я свой нокс до сервиса.
Было это 26 ноября.
В сервисе сказали что у них лежит десятка два утопленников, но с таким как у меня какофонящим не сталкивались. Вангуют что дело в катушке.
С тех пор тишина. Звонил разок - говорят жди.

Напишите в каком сервисе 20 утопленников,уважаемый?

[Yuran-vld]

Вот на торце коробки
[attachmentid=4474836]

Ну да, если б был такой стикер, его трудно было бы не заметить. Спасибо за инфу.

[Witalz]

Напишите в каком сервисе 20 утопленников,уважаемый?

Так он писал:
Сервис основной официальный, в Москве. У поставщиков мд региона - сафари чего-то там.
Сказали что текут они в районе Аккума, и достаточно уплотнительное кольцо силиконом смазать чтобы все было ок.
А пока утопленников меняют.
Лежало много потому что партию ждут, наличия нет.
По своему заключение я жду уже 20 дней.

[Fuma]

Добрый день господа и возможно дамы. Чуть потыкал по кнопкам Эквинокса. Прежде не разобрался. Он включался все время на пользовательском режиме, где стоял на мульти частоте.

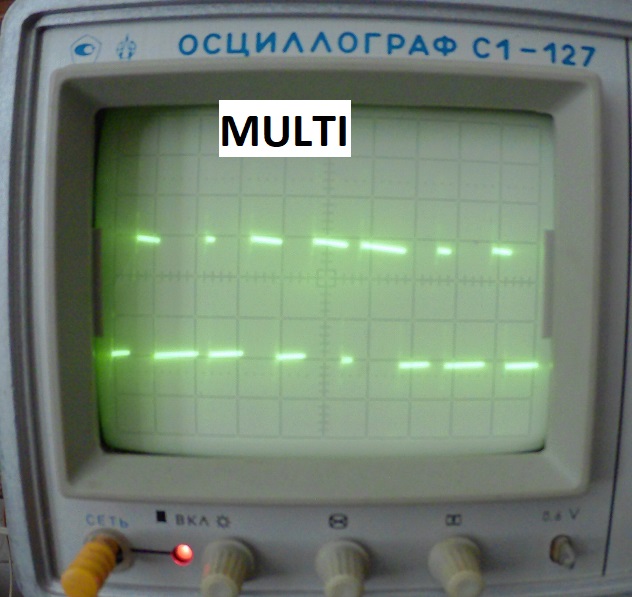

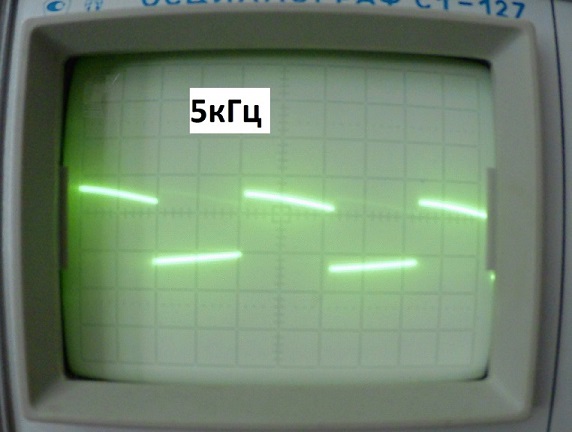

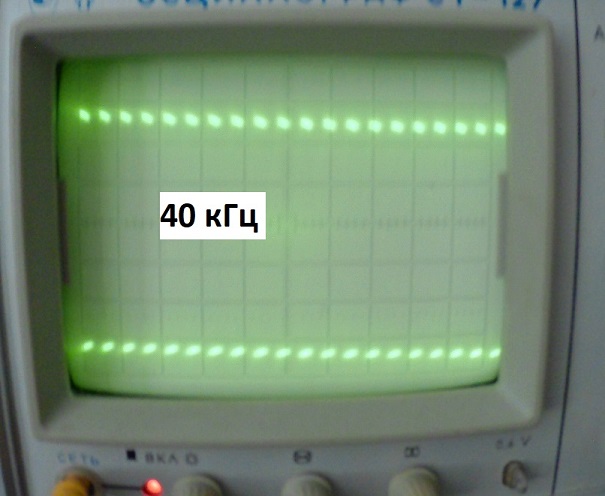

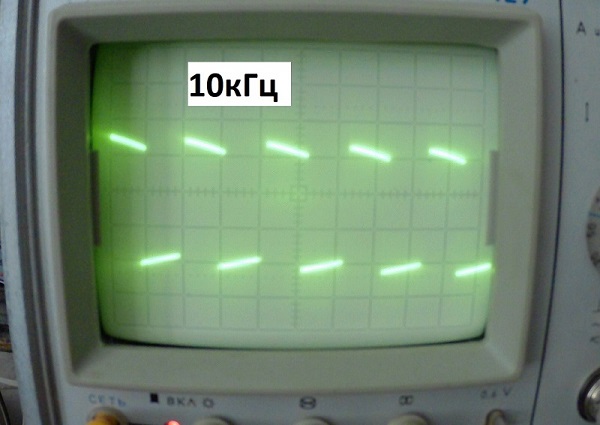

Ну на то оно и обсуждение, ошибся исправился. Прибор ГАРМОНИЧЕСКИЙ. Как только научился переключать частоты на этих кнопках, то это я увидел сам, на своем древнем, белорусском осциллографе. В катушку идут Ровные квадратные импульсы. На Мульти они идут неровные, а разной длительности. В этом случае можно сравнивать Эквинокс с обычными одночастотными приборами. Фото некоторых осциллограмм вывешиваю. Низкая частота 5 килогерц. И так далее до Мульти. Это сигналы которые идут на передающую обмотку. Какая форма снимается с приемной, посмотрю чуть позже. И что выходит уже с катушки....

Вложенные эскизы изображений

[Kuzzma]

Это что получается , мульти режим НЕ мульти так что ли..?

[Radiomans]

Почему ? Нормально там всё.
Видите на первой осциллограмме импульсы разной ширины ? Разные длительности импульсов и их комбинация это грубо говоря разные частоты.

[Lvovich]

Почему ? Нормально там всё.
Видите на первой осциллограмме импульсы разной ширины ? Разные длительности импульсов и их комбинация это грубо говоря разные частоты.

На то он и радио ... чего то там
Неужели ли не понятно что длительностью и задержками можно формировать приоритетный ряд частот токов возбуждения ? Кстатти , заметно , что они это поддерживают приоритетными rlc цепочками.

[DoKKK]

На то он и радио ... чего то там
Неужели ли не понятно что длительностью и задержками можно формировать приоритетный ряд частот токов возбуждения ? Кстатти , заметно , что они это поддерживают приоритетными rlc цепочками.

Приветствую Виктор Олегович, какой тут ряд частот(какие) по вашему?

[Lvovich]

Приветствую Виктор Олегович, какой тут ряд частот(какие) по вашему?

Спектральный анализ в помощь . Желательно без подносимой тестовой катушки.
Хорошо бы через резистивные датчикии тока.
Это Спектра в3 , там такой же подход. Но здесь с пятью... Бюджетно . На многочастотные резонансы не решились . Дорого.

Сообщение отредактировано Lvovich: Dec 17 2018, 16:40

[Fuma]

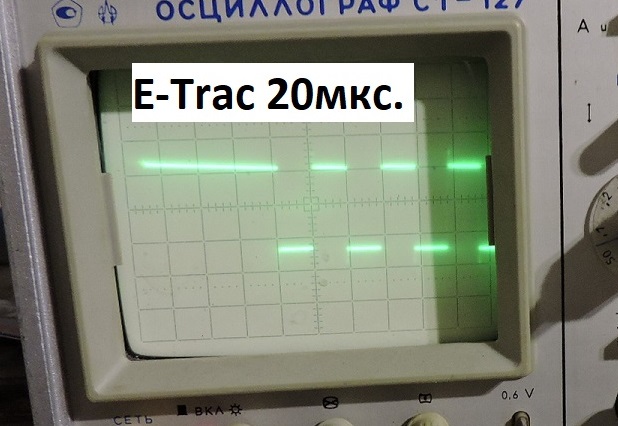

Две осциллограммы рядом. Е-Трак и Эквинокс. Сигнал для ТХ.

Вложенные эскизы изображений

[GVOL]

Две осциллограммы рядом. Е-Трак и Эквинокс. Сигнал для ТХ.

Е - Трак стал динозавром для меня. после вашей картинки "Небо и земля" (с) Киркоров. Вы лучше нам скажите обнадёживающе! Сможем ли мы сделать копию платки из катушки Эква? А с частотами, резонансами и спектрами мы тут давно уже разобрались. Кто мульти частотный, а кто двух частотный

[WaS]

Две осциллограммы рядом. Е-Трак и Эквинокс. Сигнал для ТХ.

Сергей, есть возможность посмотреть сигнал с меньшей развёрткой?

Е - Трак стал динозавром для меня. после вашей картинки   "Небо и земля" (с) Киркоров. Вы лучше нам скажите обнадёживающе! Сможем ли мы сделать копию платки из катушки Эква? А с частотами, резонансами и спектрами мы тут давно уже разобрались. Кто мульти частотный, а кто двух частотный

В чём E-Trac динозавр по этим "картинкам"?
Вот прямо по Tx сразу всё видно?

[Бесеркерк]

Ладно хоть не фигуры лиссажу.Вот бы красота была.

[Fuma]

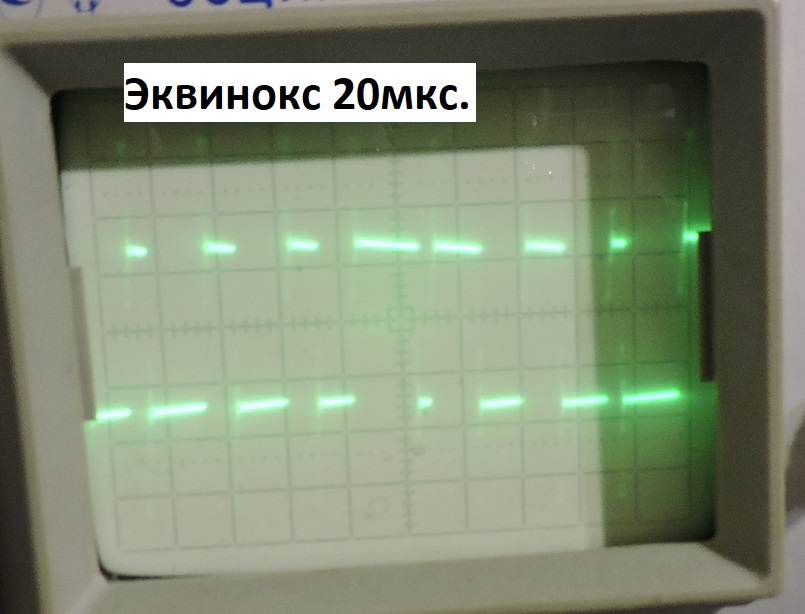

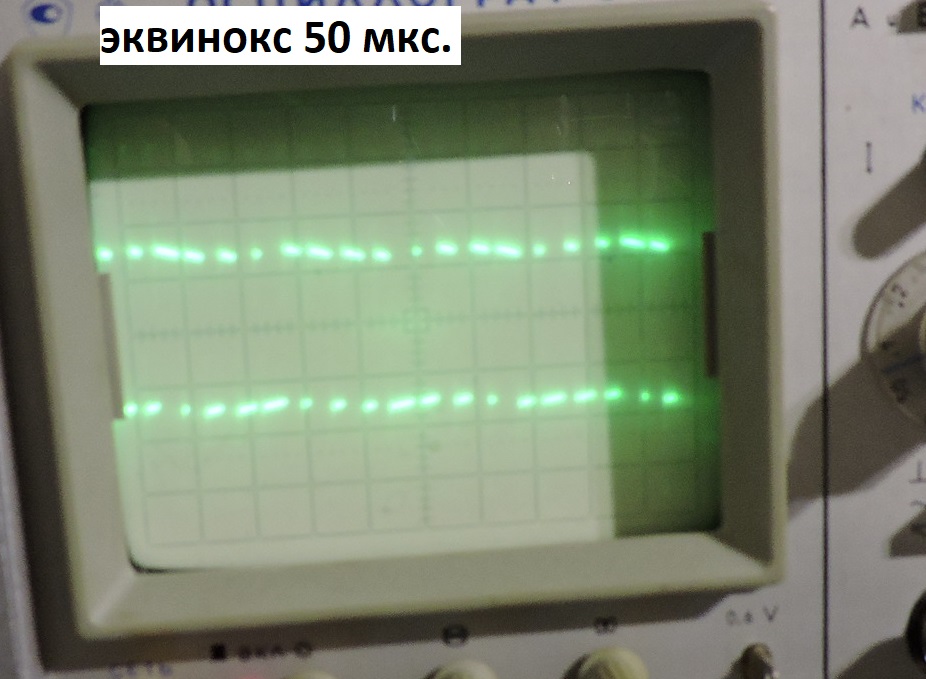

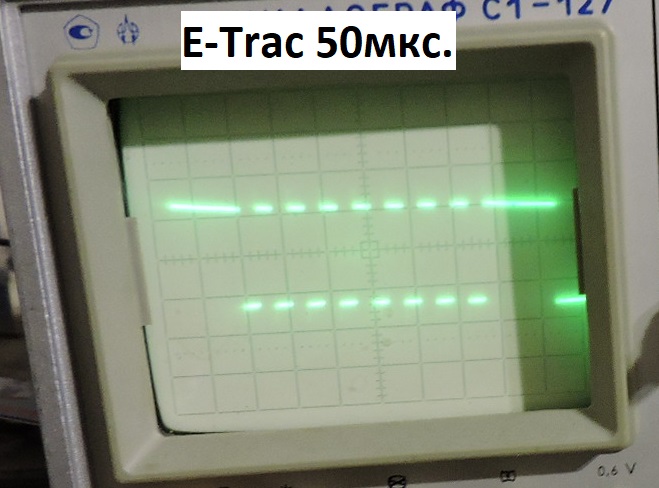

Вот делал фото сразу на 50мкс и на 20мкс..

Вложенные эскизы изображений

[Шатунов]

Да уж, плохо быть малообразованным... Видимо все понимают, что всё это означает, только я ни фига не понял...

[AMYRSV]

Ни шкалы, ни осей. Какие-то кратковременно подаваемые непонятные сигналы.

[Fuma]

В одной клетке 50мкс. Импульс сверху, плюс импульс снизу =период.
Частота равняется 1/Т(период). На этом осциллографе нет букв на экране, поэтому вот так.

[Viktan]

Это что получается , мульти режим НЕ мульти  так что ли..?

Да мульти он, мульти.
Частота периодического сигнала неразрывно связана с периодом колебаний, а если быть точным, то частота величина обратная периоду колебаний. Т.е. чем больше период, тем меньше частота и наоборот, чем меньше период, тем выше частота.
Эквинокс революционный прибор, в котором используется режим мульти, который представляет из себя набор прямоугольных колебаний разной длительности, а поскольку львиная доля потенциальных покупателей приборов не сильны в теории колебательных процессов, то маркетологи предложили использовать термин "частота", в обозначении технологии. Что не совсем корректно, но исходя из того, что параметры взаимосвязаны и обвинить их не в чем.
Всегда можно возразить: "Учите физику!"
Осциллограмма показывает форму и длительность импульсов, а также длительность промежутков между импульсами. Как известно, один полный период колебаний состоит из импульса и промежутка до следующего импульса. так вот если внимательно посмотреть на осциллограмму, то каждый последующий импульс имеет отличную от предыдущего длительность и каждый промежуток между импульсами имеет отличную длительность следующего от предыдущего.
Что из этого следует?
Мы видим пять импульсов различной длительности, читай, соответствующие пяти различным частотам, но если взглянуть на на любой из импульсов, то предшествующий ему и следующий за ним промежуток имеют разную длительность и если отсчёт периода колебаний вести по фронту импульса, то его длительность будет соответствовать одной частоте, а если отсчёт вести по спаду импульса, то мы получим иную длительность периода колебаний и как результат он будет соответствовать другой частоте.
В режиме мульти не 5, а 10 частот и это видно на экране анализатора спектра по 10 всплескам.
5 всплесков по фронту и 5 по спаду импульса.
На форуме у Белого по Эквиноксу Пашка Новиков выкладывал скрины и на них чётко видны 10 всплесков в промежутке от 5кГц и до 40кГц, но он упорно утверждает, что это гармоники.

Как это реализовано в железе напишу как-нибудь позже, потому как пришлось прочитать заблуждение на эту тему после рентгена катушки.

[Lvovich]

Эквинокс не революционный....

Тот же подход реализован в Спектре. Формирование многочастотности за счёт длительности импульсов и скважности. Делов то ....
