Minelab Equinox- убийца одночастотников., Новинка! 600/800 и 700/900

[Брат Алюминий]

Хотел давиче купить родные Наушники для подводЫ к Венику !
- НО Звук в Них оказался слабый мля! Годился только по воздуху!
А если затыкал слегка уши и погружался с Аквалангом.... То подводой еле слышно! Потому ИХ и некупил....
Както было дело и в СТХ3030 с родными была такаяже проблема,был Тихий сигнал именно под водой!
- НО проблема решилась быстро после подключения наушников от Гаррета АТ ПРО ,ОНИ работали получше на СТХ3030!
.... Решил тоже самое зделать и на Венике!
-Купил переходник на простые наушники....

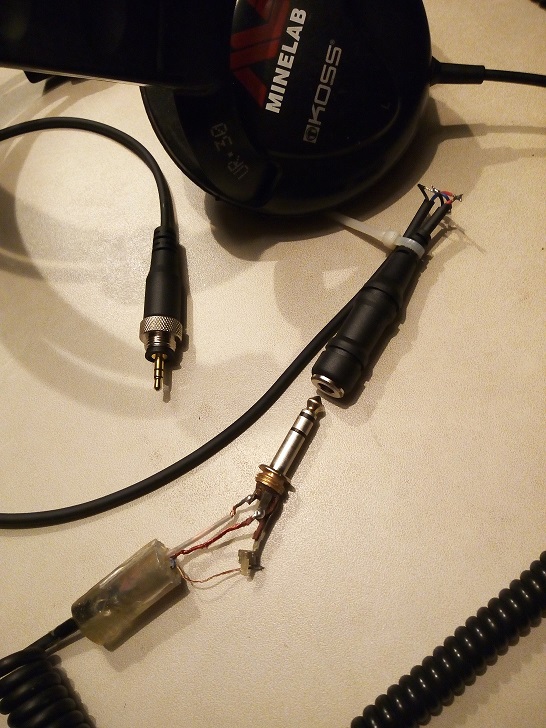

- Разрезал кабель [Видно на фото] ,и подпаял с третьего раза концы!
....Нет! Веник недаёт иконку,и ничего неработает ! Звук только в Динамике...
В кабеле переходника всего три провода оказалось ! На фото ИХ видно...
Тогда взял старый Напряжометр и прозвонил конци подключив КОССовские ...И ВСЁ опять работает !
И Веник прекрасно даёт иконку ,и хорошую громкую озвучку!
А ВОТ с подводными ГАРРЕТОВСКИМИ Применил Метод НАУЧНОГО ТЫКА но никак .... никак Неработает !
Гарретовские имеют всего два конца ,и маленький провод экранчика ,и на Венике в отличии от СТХ 3030...НЕРАБОТАЮТ! Может чаво перепутал с Бодуна ?
Крутил и так и так .....НИКАК!
Так как мне ИХ припаять чтобы ОНИ заработали ?! И чтобы Веник неиспортить!
- Былабы средняя точка как на Косовских но её НЕТ!
Вопрос к Спецам .....как подключить к Венику Подводные Наушники от Гаррета ,и возможно ли ЭТО ваще?
Может КАКУ микросхему припаять в догонку к Наушникам для подводы ? Хто знает ?
Поделитесь пожалуйста ИНФО, уверен многим пригодится!
Если да ,и незаатруднит ,то пожалуйста проверенную СХЕМУ нарисуйте прям сюда!
- Зараннее благодарствую от лица всех Товарищей с Вениками! ПС. Синий провод средняя точка

Вложенные эскизы изображений

[Брат Алюминий]

Вложенные эскизы изображений

[primorski]

спаяй перемычку между 2 и 3 контактом штекера если от носика считать. и будет тебе счастье)))

[Брат Алюминий]

спаяй перемычку между 2 и 3 контактом штекера если от носика считать. и будет тебе счастье)))

------------------------------
То есть Вы предлагаете просто перемкнуть каналы между собой ? Вы ЭТО на своём уже попробвали зделать?
Неприведёт ли ЭТО к поломке УНЧИКА на Венике? Видео сюда можете выложить?
- А то чот мороз по коже...Перемыкать то нужо то что точно можно перемкнуть !...Там на выходе Микросхемы...
Если Дым пойдёт то Веник просто Гавкнет и ваще без звука останется!
- А Если ещё и влючатся перестанет то мне нада будет опять новый Веник купить!
Дело в том,что Мне именно нужно...А именно громкий ,и сильный звук через шум Акваланга ,чтобы слабые сигналы услышать! Может каку Миросхему прицепить? И тогда Звук Обрадует!

[primorski]

да вы правильно поняли!перемкнуть каналы и у вас станет два провода как на гарретт ушах и все заработает!к поломке не пртведет я проверял)))

[Брат Алюминий]

да вы правильно поняли!перемкнуть каналы и у вас станет два провода как на гарретт ушах и все заработает!к поломке не пртведет я проверял)))

--------------------------------
Ох уж ЭТИ экспирименты...Один случайный внешний Статический разряд для МОПа и Кирдык УНЧИКУ ! Надa видео посмотреть для начала...

Сообщение отредактировано Брат Алюминий: Jun 24 2018, 08:56

[primorski]

а что эксперементировать?на 3030 такая же песня)пока два контакта не перемкнешь он не перейдет в наушники))) так что не переживай все будет хорошечно

[Pilot_net]

Берите "иной случай". Garrett Pro-Pointer AT никаких наводок на Эквинокс не даёт.

Правильно я понимаю, что рядом с катушкой на включенном EQ проводите и оба молчат?

[Istra]

Правильно я понимаю, что рядом с катушкой на включенном EQ проводите и оба молчат?

Насколько рядом и зачем рядом с катушкой водить пином? Я говорю, что помех они друг на друга не дают от слова совсем, но Эквиноксом Pro-Pointer найти можно, как и Pro-Pointer(ом) Эквинокс.

[Radiomans]

..... Может каку Миросхему прицепить?  ....

Померяйте тестером сопротивление наушников.
(если оно большое, то это пьезонаушники. Поможет припайка резистора параллельно входу (сначала припаяйте переменный на несколько килоом последовательно с постоянным 15ом и крутите до максимального звука)

[Pilot_net]

Насколько рядом и зачем рядом с катушкой водить пином? Я говорю, что помех они друг на друга не дают от слова совсем, но Эквиноксом Pro-Pointer найти можно, как и Pro-Pointer(ом) Эквинокс.

Спасибо, я понимаю что все привыкли откидывать прибор и искать пином. Вопрос зачем так делать? Рядом положил катушку и пином ищешь, для меня такой метод оптимальней.
В том то и дело, что Минлаб 35 не находит EQ800, как и эквинокс поинтер)

[Istra]

Спасибо, я понимаю что все привыкли откидывать прибор и искать пином. Вопрос зачем так делать? Рядом положил катушку и пином ищешь, для меня такой метод оптимальней.
В том то и дело, что Минлаб 35 не находит EQ800, как и эквинокс поинтер)

Вы хотите сказать, что ML35 это пин учебный, металлических деталей не имеет и сам по прямому назначению не работает?
Почувствуйте разницу - "обнаруживает" и "наводки". Так Вы о каком свойстве говорите?

[Pilot_net]

Вы хотите сказать, что ML35 это пин учебный, металлических деталей не имеет и сам по прямому назначению не работает?
Почувствуйте разницу - "обнаруживает" и "наводки". Так Вы о каком свойстве говорите?

Да конечно же есть, мне нужно отстройка пина по частоте с EQ800, Минлаб 35 настроен уже, Teknetics Tek-Point отстраивается https://www.youtube.com/watch?time_continue=21&v=0gAnQ_aicXI

а как у морковки отстраиваться?

[Istra]

а как у морковки отстраиваться?

Garrett Pro-Pointer AT никаких наводок на Эквинокс не даёт.

[vinat]

--------------------------------
Ох уж ЭТИ экспирименты...Один случайный внешний Статический разряд для МОПа и Кирдык УНЧИКУ ! Надa видео посмотреть для начала...

Если найдешь схему как спаять наушники на эквинокс, выложи пожалуйста тоже мучаюсь со звуком под водой. Сделал подводные уши с коссов, на суше слышно , а под водой плохо постоянно приходится на экран посматривать или дыхание задерживать, а это отвлекает сильно. А так с эквиком под водой нормально работать.

[SandWind]

ток возбуждения в одночастотных режимах одночастотный ... не считая небольших гармоник .

А их, гармоники надо считать, был-бы сигнал чисто одночастотный - гармоник бы не было... небольшие это измерение в попугаях... которых вы просто мерить не умеете. Все эти гармоники обрабатываются и в мульти и в моно режимах.
Подтверждение этому более стабильная работа прибора на соленом пляже, в режиме псевдо одночастотном, в сравнении с той-же теркой чисто одночастотной.

[SandWind]

Значит    эти проблемы решил?

Да, решил, применив вместо кластической схемы приемника принятых в стандартных моделях МД. SDR приемник (англ. Software-defined radio) — Программно-определяемая радиосистема.

[GVOL]

Львович чётко сказал., что в Эквиноксе есть мульти частотгый режим и одночастотный, который реализован так же как и у живопырок!!! И всё - баста!
Ну, а под водой (на пресняке) Эквин 800 отрабатывает на пятёрку. В плане подводности
Минусы.
1 - Пробки Жесть. При чём ВДИ постоянно разный.
2 - Тонет, как топор. Нужнен тренчик или поплавок!
3 - Стоковая катушка не для под водой. Нужна снайперка!

[SandWind]

Львович чётко сказал., что в  Эквиноксе есть мульти частотгый режим и одночастотный, который реализован так же как и у живопырок!!! И всё - баста!

Тогда Львович может всем объяснит, зачем в катушки эквинокса встроен ADC161S626CIMM/NOPB - TEXAS INSTRUMENTS - АЦП, 16 бит, 250 Квыборок/с, ?
и почему такой схемотехнике нет в живопырках одночастотных?
Это не выносной блок с ферритовыми трансформаторами интроника...)))

[Горький-НН]

3 - Стоковая катушка не для под водой. Нужна снайперка!

Согласен для воды нужна снайперка! особенно для средней полосы. и 15дюймов тоже нужна. ещё 40к готовить
