Схема катушки Garrett At Pro, Схема подключения обмоток

[KhAndrew]

А экраны сплошные или с разрывом?

[alexkim]

Я так понял, что в штатной катушке заэкранирован верх корпуса и низ обиоток, и две заливки, но непонятно как соединяются верхняя и нижняя части экрана, когда разбирал нижнюю заливку, то не обнаружил лужёный провод на нижней части заливки обмоток, на верхней он есть, они вообще соединяются в месте?

[Scubadiver]

Для Прохора я сделал четыре катушки. Одну экранировал графитом на клее "титан", остальные тонкой фольгой от плёночного конденсатора. На графитовом экране никаких зазоров не делал, а на фольговых естественно делал. Работают вроде одинаково.
В фольговых экран делал только на приёмной.

Сообщение отредактировано Scubadiver: Jul 7 2021, 14:18

[alexkim]

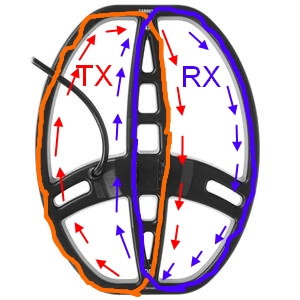

Подскажите, я правильно расположил обмотки, если смотреть сверху крепления катушки и намотка идёт по часовой стрелке?. Между обмотками и графитом прокладывать ткань?, что бы обмотки графита не касались, или можно положить прямо на графит?.

Сообщение отредактировано alexkim: Jul 7 2021, 20:05

Вложенные эскизы изображений

[Scubadiver]

У меня расположены и намотаны точно так.
Про ткань, я думаю хуже не будет, ткань ещё и армировкой композита будет. Но я просто катушку изолентой обматывал. А вообще провод лаком покрыт и если нет повреждения лака, то не должно замыкать на экран.

[alexkim]

Сегодня посмотрел в штатной катушке, обмотка Tx находится с права, если смотреть на корпус с верху.

[Fuma]

Неважно какая справа, какая слева. Неважно в какую сторону намотаны, это можно исправить поменяв концы одной из обмоток. В графитовых экранах разрыв не нужен. Сопротивление надо контролировать, должно быть порядка 1 кОм. Плюс минус. Схема катушки у Гарретта такая, что экран подлкючен на передающую обмотку. И если экранировать только приемную, то как то неправильно. Но раз работает, то и пусть. Марс делает все катушки на гарретт так же подлкючая экран не как у Гарретта. НЕЛ делает как надо.
Экраны на катушке Гаррет АТ ПРО подключены и нижний на корпусе и верхний(если смотреть на катушку снизу). Верхний подлкючен куском провода, его можно увидеть в райне платки.
Катушки на АСЮ имеют такую же схему, но конструкция другая, Там обмотки уже в экранах, и залиты в канавках.Катушки с АСИ на АТ ПРО можно менять, будут работать.

[alexkim]

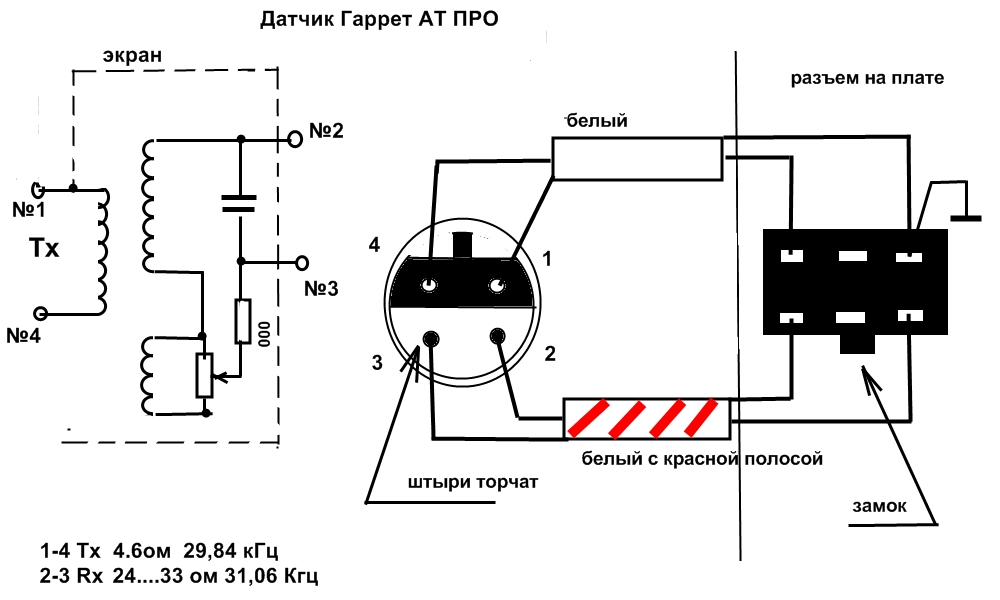

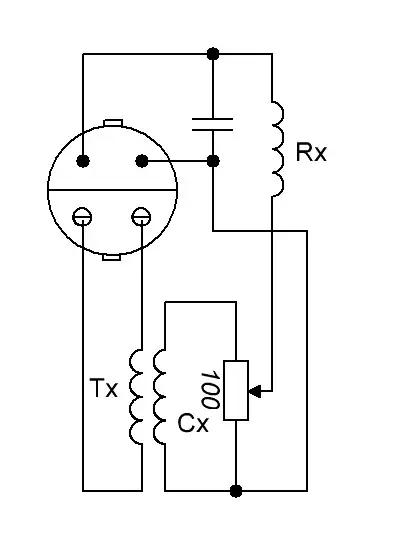

Fuma, обмотка CX наматываться на TX или RX?. Сколько витков?. CX таким же проводом как TX?. Подключать RX к подстроечнику по какой схеме, по первой , или вашей?

Сообщение отредактировано alexkim: Jul 9 2021, 02:52

Вложенные эскизы изображений

[Fuma]

Чтобы не ошибиться не скажу. Сам никогда не делал катушки ДД с СХ. Лишнее не нужное дополнение. Схему рисовал давно с катушки АТ ПРО. Сейчас ничего под руками нет, чтобы посмотреть и уточнить, где намотана СХ.
Считаю катушки НЕЛ очень неплохими катушками для Гаррета. Они делают по одной схеме катушки и для Гаррета АТ ПРО и для АСЕ. Советую брать схему НЕЛ и делать катушку. НЕЛ много чего хорошего наделали и для Гарреттов и для Минелабов.

Сообщение отредактировано Fuma: Jul 9 2021, 22:47

[Scubadiver]

Вот мне интересно, GTi2500 тоже ведь индукционного баланса? Можно ли на атпро сделать глубинную рамку как на GTi 2500?

[Scubadiver]

Неважно какая справа, какая слева. Неважно в какую сторону намотаны, это можно исправить поменяв концы одной из обмоток. В графитовых экранах разрыв не нужен. Сопротивление надо контролировать, должно быть порядка 1 кОм. Плюс минус. Схема катушки у Гарретта такая, что экран подлкючен на передающую обмотку. И если экранировать только приемную, то как то неправильно. Но раз работает, то и пусть. Марс делает все катушки на гарретт так же подлкючая экран не как у Гарретта. НЕЛ делает как надо.
Экраны на катушке Гаррет АТ ПРО подключены и нижний на корпусе и верхний(если смотреть на катушку снизу). Верхний подлкючен куском провода, его можно увидеть в райне платки.
Катушки на АСЮ имеют такую же схему, но конструкция другая, Там обмотки уже в экранах, и залиты в канавках.Катушки с АСИ на АТ ПРО можно менять, будут работать.

А я экранировал приёмную, но экран цеплял на экран провода передающей.
По глубинной рамке вопрос остаётся открытым, ни где не могу откопать инфу.

Сообщение отредактировано Scubadiver: Apr 2 2022, 20:46

[Radiomans]

.. По глубинной рамке вопрос остаётся открытым, ни где не могу откопать инфу. ..

Ваш АтПро может работать в статическом режиме ? Постоянно ?
Нет !
Вот и ответ про теоретические глубинные рамки ...

[Scubadiver]

А почему бы и нет?
Зажать пинпоинт.
Почему в описании на глубинник пишут что есть и динамический и статический режим?
Вы уж меня сильно не пинайте, я новичок.

Сообщение отредактировано Scubadiver: Apr 2 2022, 22:54

[Фёдор Сан]

Здравствуйте. Нел Торнадо для Ат Про.Разобрал, куда положил конденсаторы не нашел. Подобрал так :входной конденсатор 90 нанафарад, между оплетками провода катушки 200 нанафарад .Все работает. Можно ли так собрать катушку ? Пробовал к Ат Макс, медь и серебро показывает правильно.Или кто подскажет лучше вариант ?

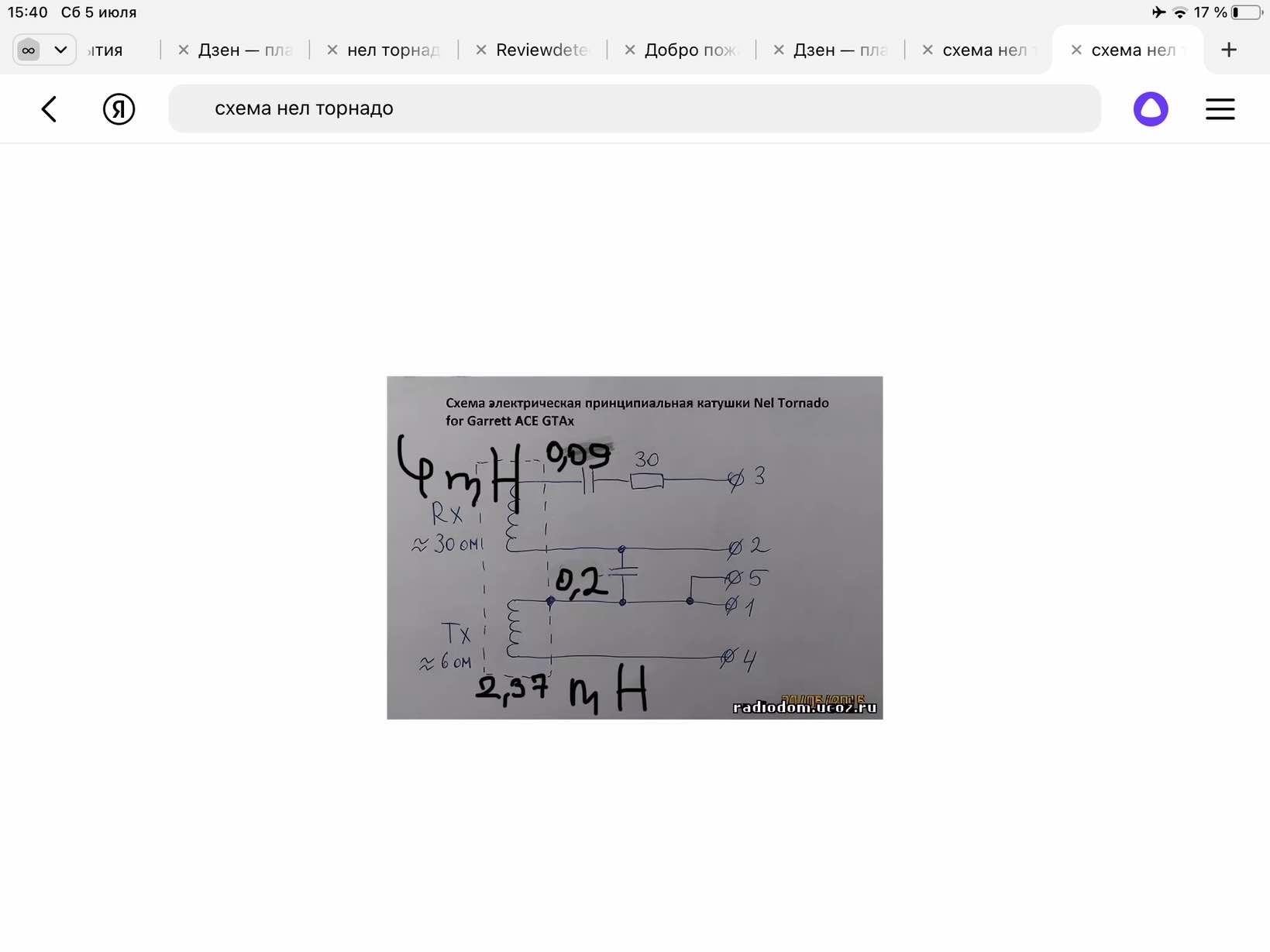

Вроде работает .Вот схема, только сделал для Ат Про:

Короче так. Если между оплетками конденсатор 200 нанофарад, то глубина отзыва 30-32 см,катушка спокойная.Если 96 нанафарад, то 40 см,поставил от блока бесперебойного питания 2 последовательно по 96 желтые 100nj 63 ,в пластмассовом корпусе,получилось 48 нанофарад, нет наводок и глубина Нел Торнадо 40 см,для Ат Про нормально. Катушку собрал.
Интересно что при 200 нанофарад частота повышается на 0,200Кгц-15,600 Кгц при 48 нанофарад частота 15,333 Кгц.Пробовал пленочные конденсаторы, хорошие ,но не много шумные, от бесперебойника пластмассовые малошумные, нет почти самовозбуждения.
Пробовал между оплетками ставить 1 нанофарад, сплошные наводки. Думаю , что конденсатор это фильтр от электропомех.Но этот же конденсатор влияет на глубину поиска.

Сообщение отредактировано Фёдор Сан: Jul 6 2025, 23:22
