Ремонт компонентов Deus'а, Делимся опытом

[WaS]

Здравствуй Василий. Получается я уберу этот rainsun и заменю его куском провода? Я думал, он как то усиливает сигнал.

Чип-антенна имеет небольшой коэффициент усиления за счёт точности изготовления и калибровки.
Но можно заменить и куском провода, вариант вполне рабочий.

[Fuma]

Спасибо. Я думал, там усилитель какой то стоит. И маленький волновод. Поэкспериментирую.

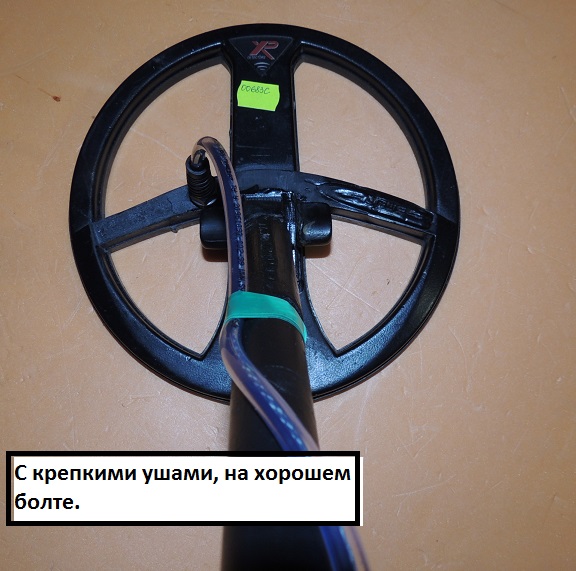

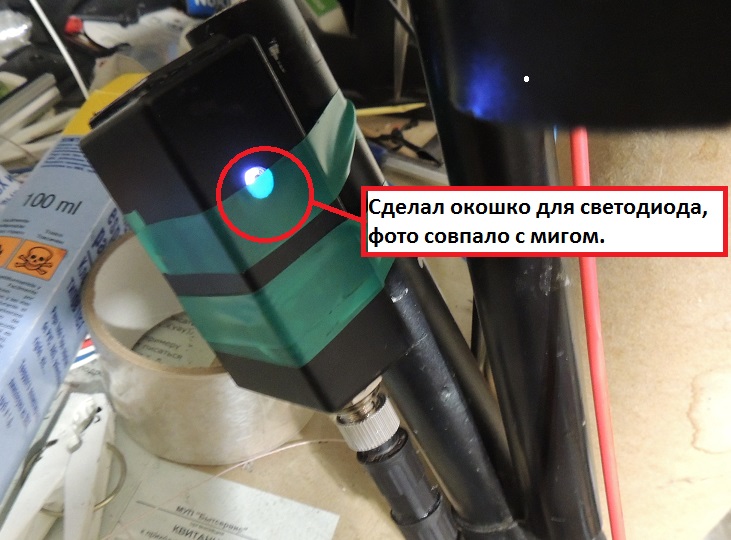

Уже все готово к испытаниям. Блок пока изолентой смотал, потом заклею. Зарядка через разъем для кабеля. Катушка пока своя, родная.

Сообщение отредактировано Fuma: Dec 12 2024, 19:27

Вложенные эскизы изображений

[Parmalat]

Приветствую всех! Достался по дешману датчик HF22.5 Блондинка. Что с ним было, не в курсе. Подключил аккум, он не подаёт признаков жизни (светодиод не моргает). Извлёк плату, подал питание и сделал замеры. Походу один стаб выбит (1). С другой стороны вроде как только один стоит на 2v . К сожалению, все маркировки затёрты. Нашёл инфу, что в этих платах применялся TPS79933 с маркировкой AXX. Хотелось бы уточнить насчёт номера 1 . Спасибо.

Сообщение отредактировано Parmalat: Jan 21 2025, 16:40

Вложенные эскизы изображений

[WaS]

Приветствую всех! Достался по дешману датчик HF22.5 Блондинка. Что с ним было, не в курсе. Подключил аккум, он не подаёт признаков жизни (светодиод не моргает). Извлёк плату, подал питание и сделал замеры. Походу один стаб выбит (1). С другой стороны вроде как только один стоит на 2v . К сожалению, все маркировки затёрты. Нашёл инфу, что в этих платах применялся TPS79933 с маркировкой AXX. Хотелось бы уточнить насчёт номера 1 . Спасибо.

Катушка досталась уже вскрытая? - на плате были следы влаги?
Питание подавали сразу на плату или через шнурок катушки?
Стабы АХХ стоят на платах обычных D1(не х35 и не hf), тут другая маркировка, хотя стабы возможно и взаимозаменяемы(надо уточнять).
Просто так стаб не сгорит, чаще уходят в КЗ керамика на входе/выходе стаба.
Большая часть стабов стартует с разрешения проца, если он молчит, то на плате есть только дежурка.
Прежде чем что-то менять, всё тщательно проверьте.

[Parmalat]

Катушка уже была вскрыта, но влаги не наблюдалось. До меня ремонтировали шнурок --- стандартная болезнь перетирания у входа в корпус. Перед подачей питания всё прозванивал на предмет кз и тд. Затем искупал в изопропиловом спирте. Но блокировочные кондёры не проверял. Меня интересует стаб, который слева (1) --- у него нет выходного напряжения, хотя входное присутствует. Судя по обвязке, вряд ли у него управляемый запуск. Прозвоню обвязку, отпишусь..

Вложенные эскизы изображений

[WaS]

Катушка уже была вскрыта, но влаги не наблюдалось. До меня ремонтировали шнурок --- стандартная болезнь перетирания у входа  в корпус. Перед подачей питания всё прозванивал на предмет кз и тд. Затем искупал в изопропиловом спирте. Но блокировочные кондёры не проверял. Меня интересует стаб, который слева (1) --- у него нет выходного напряжения, хотя входное присутствует. Судя по обвязке, вряд ли у него управляемый запуск. Прозвоню обвязку, отпишусь..

Типовая болячка блондинок в другом.
А шнурок перетирается, если ставить не родную нижнюю штангу, без выреза снизу.
Стабы 1 и 2 одинаковые и взаимозаменяемы, оба с управлением, другой вопрос как он используется.

Повторюсь - питание сразу на плату или через родной шнурок?
Какое потребление платы?

[Parmalat]

Насчёт питания не уловил поначалу... Первый раз (до извлечения платы из корпуса) подавал через шнурок. Катушка молчала. Потребление в момент подачи питания было 1.7 mA. Через секунды две упало до 0. 005 mA. Сейчас все манипуляции с включением и промерами на извлечённой плате, питание подаю через разъём.

[WaS]

Насчёт питания не уловил поначалу... Первый раз (до извлечения платы из корпуса) подавал через шнурок. Катушка молчала. Потребление в момент подачи питания было 1.7 mA. Через секунды две упало до 0. 005 mA. Сейчас все манипуляции с включением и промерами на извлечённой плате, питание подаю через разъём.

Нетипичные значения тока.
Или обрыв, или действительно стаб..

[Parmalat]

Сейчас прозвонил все кондёры в обвязке --- всё нормально. Посмотрел по входу управления. На правом стабе он соединён с входом. На левом нет. Походу, действительно управление внешнее. В принципе, я не планирую глубоко копать. Остановлюсь на замене левого стаба и всё. Особого смысла, наверное, нет. Спасибо за быстрые ответы!

[Денщик]

Здравствуйте. Проблема с саморазрядом аккумулятора катушки деус хп блондинка
стала высаживать его при выключенном МД , думал проблема в аккумуляторе купил новый , прошла неделя на полном заряженном аккумуляторе разрядилось на одно деление , подскажите в чем может быть проблема?
Индикатор заряда давно перестал работать, заряжаю через цифровой юсб адаптер .

[Novopolock]

Здравствуйте. Проблема с саморазрядом аккумулятора катушки деус хп блондинка
стала высаживать его при выключенном МД , думал проблема в аккумуляторе купил новый , прошла неделя на полном заряженном аккумуляторе разрядилось на одно деление , подскажите в чем может быть проблема?
Индикатор заряда давно перестал работать, заряжаю через цифровой юсб адаптер .

В ремонт. Ибо даже сказав причину, уверен, не в ваших силах это исправить. WaS в помощь.

Сообщение отредактировано Novopolock: Mar 11 2025, 20:11

[patrig]

Здравия, подскажите пожалуйста, я купил катушку 11х13 Deus2 у нее еле уловимый с 0,5 м если поднести к уху гул стоит как у трансформатора, сначала думал что у Deus2 у всех так, но купил 9ку у нее тишина, в чем может быть причина?

[WaS]

Здравия, подскажите пожалуйста, я купил катушку 11х13 Deus2 у нее еле уловимый с 0,5 м если поднести к уху гул стоит как у трансформатора, сначала думал что у Deus2 у всех так, но купил 9ку у нее тишина, в чем может быть причина?

Причина в размере катушки - большие обмотки громче слышно.
Многие катушки "свистят", лучше слышно на низкой частоте или в мультичастоте.

[mainlord]

Делал у Василия доработку деусовских катушек (заливка герметиком для предотвращения протекчек). Выполнено все красиво и аккуратно, хороший и отвественный мастер.
Фирме XP (да и не только) надо у него уроки брать на тему правильного изготовления узлов и компонентов металлодетекторов.

[WaS]

Делал у Василия доработку деусовских катушек (заливка герметиком для предотвращения протекчек). Выполнено все красиво и аккуратно, хороший и отвественный мастер.
Фирме XP (да и не только) надо у него уроки брать на тему правильного изготовления узлов и компонентов металлодетекторов.

Благодарю за оценку ! 🤝

По "доработкам" от производителя заметно, что проблема известна и её пытаются решить.
На фото ранняя катушка и свежая с доработкой - видна смазка для улучшения контакта, плюс она закрывает контакты при заливке катушки.
По факту улучшения нет, акб так же отключается..


Сообщение отредактировано WaS: May 4 2025, 13:11

[Parmalat]

Пока до французов не дойдёт, что любой разъём это ЗЛО (особенно в датчике), вся эта эпопея с ремонтом будет продолжаться бесконечно долго.

[quick]

Привет камрады.Интересует мнение опытных "дэусистов".Обычная катушка 9,полностью заряженная в режиме поиска при +20 градусов разряжается в ноль за 3 часа 30 минут, на стандартных настройках. Это показатель к замене акб или как говорится "еще походит"?

[WaS]

Привет камрады.Интересует мнение опытных "дэусистов".Обычная катушка 9,полностью заряженная в режиме поиска при +20 градусов разряжается в ноль за 3 часа 30 минут, на стандартных настройках. Это показатель к замене акб или как говорится "еще походит"?

3,5 часа очень мало - это показатель к диагностике катушки.
..может просто акб заменить, а может нужен ремонт.

[Parmalat]

"еще походит"?

Косвенно о степени остаточной ёмкости аккумулятора можно судить по времени зарядки. На деусовских катушках заряд от полностью разряженного до полного --- не менее 3-х часов. Разрядите катушку и поставьте на зарядку. Если заряжается до полного в течении часа --- аккум уже практически мёртвый... Если от часа до двух, то *ещё походит* (если время работы устраивает).. Если от з-х часов и выше, то проблема в самом датчике.

[WaS]

Косвенно о степени остаточной ёмкости аккумулятора можно судить по времени зарядки. На деусовских катушках заряд от полностью разряженного до полного --- не менее 3-х часов. Разрядите катушку и поставьте на зарядку. Если заряжается до полного в течении часа --- аккум уже практически мёртвый... Если от часа до двух, то *ещё походит* (если время работы устраивает).. Если от з-х часов и выше, то проблема в самом датчике.

Не вводите в заблуждение, такой "тест" ни о чём.
..если советуете, то по делу - хотя бы зарядку через usb-тестер с замером ёмкости, стоит копейки и сразу покажет сколько акб взял за зарядку.
