Ремонт компонентов Deus'а, Делимся опытом

[WaS]

Добрый день. Василий ,скажите ,может ли ВДИ сдвинутьтся из за входного контура, если к примеру обвязка операционника где то неисправна.
По поводу корректной коммутации реле, я сделал индикатор на TL084 и катушка 100витков
0.1 -0.2 провода, внешним диаметром 25см, экран фальгй с разрывом и выход на частотомер.
Частоту определяет даже на растаянии 1м от катушки.
И еще вопрос, что покажет блок(частоту) ,если какой то из контурных конденсаторов не подключился по вине реле.

Последний раз ваша катушка не работала на двух частотах, сейчас уже VDI смещены.. - это другая катушка? Что изменилось?
Вы своим пробником зашли похвалиться или совет нужен?

[etc]

Добрый день. Это другая катушка, та по которой я спрашивал раньше уже работает, спасибо не без Вашей помощи. Спрашиваю, так как опыта в ремонте катушек Деуса нет. Сам пользуюсь Деусом и скажем так досталось мне тройка, до меня раздербаненых катушек, вот я и пытаюсь их восстановить, наверное из трех две удастся восстановить.
По поводу индикатора ,то тут особо и хвалиться нечем, схема не моя , в интернете она много где есть(www.rlocman.ru), да и делал я ее давно для проверки электромагнитного фона тока пром. частоты в помещениях. А так, может кому будет и полезна

[fazer]

И еще вопрос, что покажет блок(частоту) ,если какой то из контурных конденсаторов не подключился по вине реле.

Блок покажет что нет катушки .

[KUMBA]

Здравствуйте. Утонул блок во включенном состоянии. Воды внутри было много. Просушил, не работает. Есть разница при попадании в воду вкл/выкл был? Если включен был то совсем без перспектив восстановления?

[WaS]

Здравствуйте. Утонул блок во включенном состоянии. Воды внутри было много. Просушил, не работает. Есть разница при попадании в воду вкл/выкл был? Если включен был то совсем без перспектив восстановления?

Конечно, разница есть..
Отключайте акб и ничего не делайте с блоком - в ремонт

[KUMBA]

Конечно, разница есть..
Отключайте акб и ничего не делайте с блоком - в ремонт

Блин! Только что поставил. Как отсоединить АКБ? Паяльник нужен?

[WaS]

Раскручиваете корпус и отключаете разъём акб

[KUMBA]

Я могу отправить вам фото в личку?

[WaS]

Лучше в почту и вк

[Перекопыч]

Поделюсь своим опытом замены аккумулятора в катушке Deus 11"
Пришел мне аккум, купил серый герметик и присел у окна, ну думаю на видео это делают за 10 минут и я за полчаса управлюсь)))
Начал вырезать крышку канцелярским ножом пару раз прорезал кромку катушки, лезвие пару раз обломилось, вообщем как то разволновался, поддеваю крышке, углы хреново прорезались, еще порезал и опять нож ломается, открываю крышку.... иии
вижу микросхему(((((( аааааа ..ЛЯ((((не ту крышку вырезал((( су-ка
режу вторую и плакаю)))) в итоге поломал обе крышки.....
замазал все герметиком, вставил остатки крышек ....иии (я плакаль) катушка работает, но...,
мораль сей басни такова, доверяйте профи))))))

Сообщение отредактировано Перекопыч: Jul 28 2020, 11:53

[KUMBA]

Большое спасибо Василию WaS за ремонт утопленого блока. Уже опробовал блок, все работает, находки снова есть Отдельно отмечу упаковку, которая исключает повреждения при пересылке.

[dirhem]

Хочу выразить огромную благодарность Василию за ремонт блока.Причина ремонта,саморазряд акб,за 3 дня в покое,разряжался в 0.
За 3 дня в пути,акб осталась заряженой как и прежде!!!!
Огромное человеческое СПАСИБО ВАМ ВАСИЛИЙ!!!
Удачи Вам и всего самого наилучшего!!!

[tytden]

Всем привет ! Господа , возможно кто сталкивался с проблемой ( в кратце протекла катушка 28 , разобрал , почистил , пропаял , все заработало кроме как когда машешь катушкой постоянно какафония , вырезал плату переходник по середине , все работает кроме как на 18 кгц медь закидывает в сектор 50-56 , на 4-8-12 медь на месте . ??????

[WaS]

Проверяйте подключение экрана катушки

[tytden]

Спасибо . да есть один контакт не подключен , уже заметил под микроскопом (очень все подгнило ), находиться возле ТХ контактов , я так понимаю его на общую массу платы ?

[WaS]

Спасибо . да есть один контакт не подключен , уже заметил под микроскопом (очень все подгнило ), находиться возле ТХ контактов , я так понимаю его на общую массу платы ?

Сделайте фото, чтоб разговор был на одном языке..

[tytden]

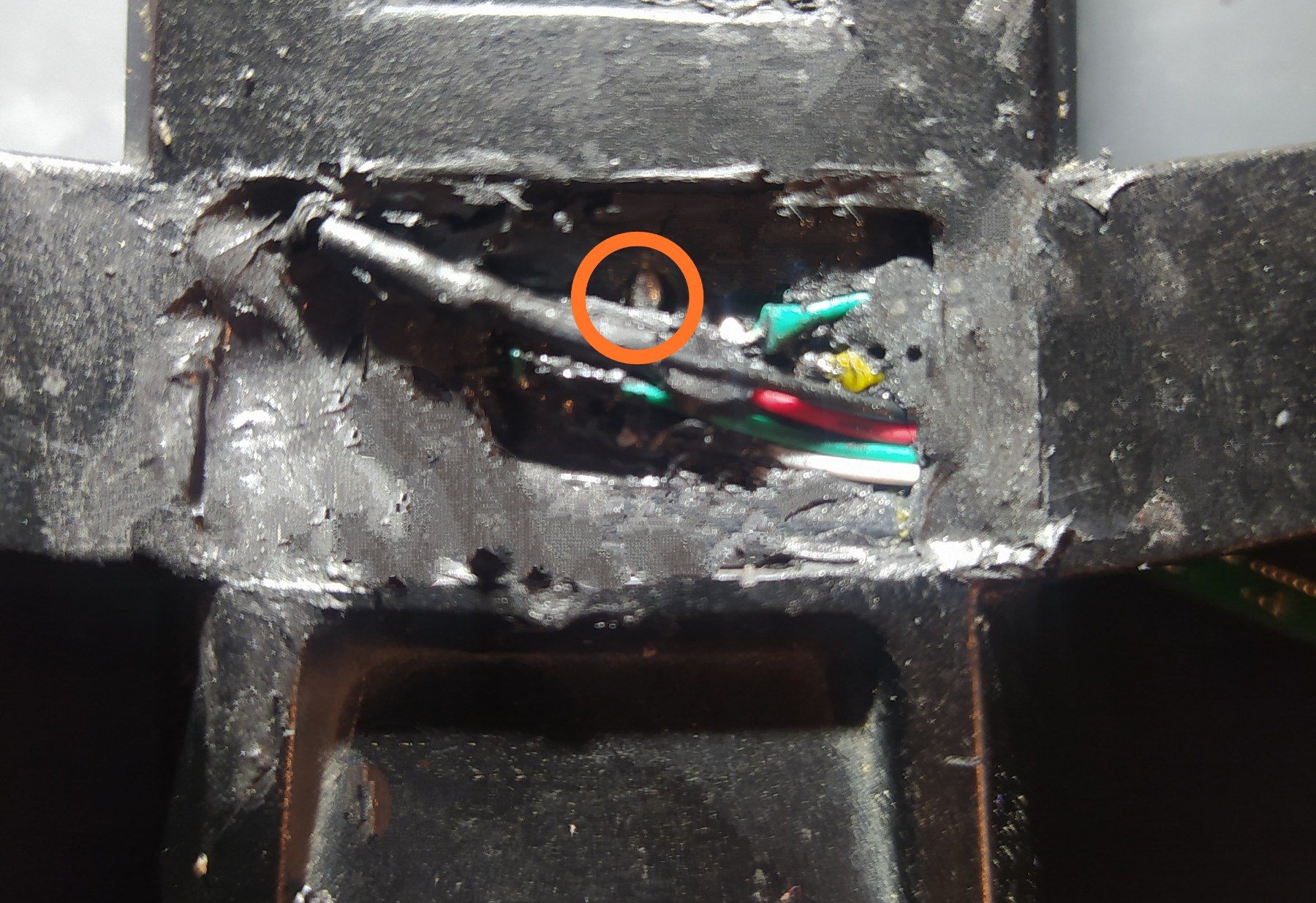

Думаю это он !?!

Вложенные эскизы изображений

[WaS]

Думаю это он !?!

Да, он - соединяется с минусом питания

[tytden]

Огромное спасибо ! Все отлично работает !

[tytden]

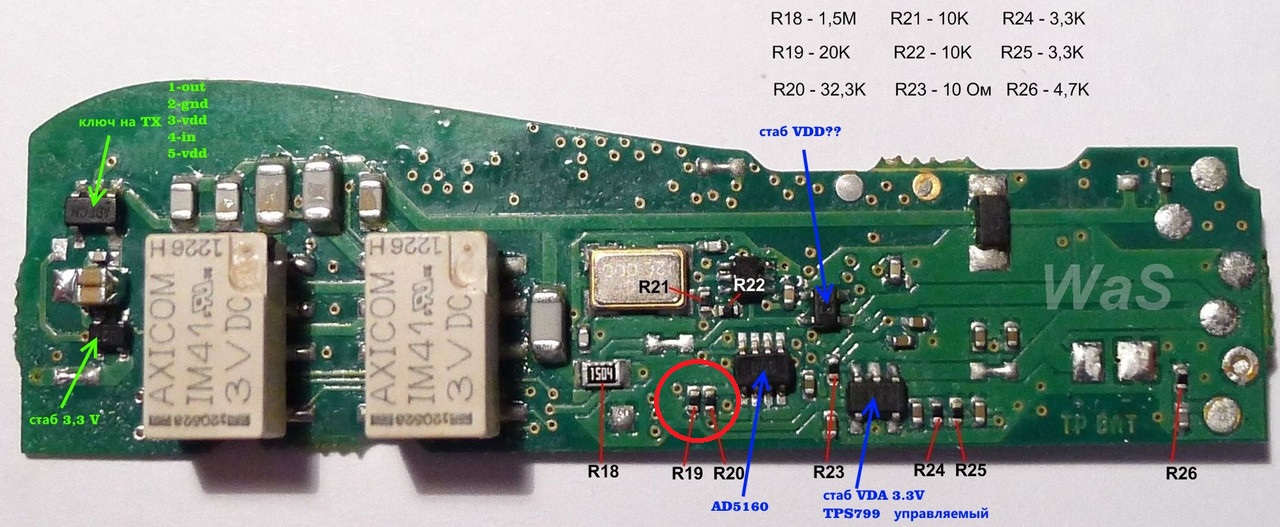

Всем доброго времени суток ! Подскажите номиналы резисторов на платах версии 3.0 и 3.1 имеют отличие ? К примеру у меня резисторы на плате версии 3.1 , R19 и R20 имеют сопротивление 13 и 14 кОм , когда на плате версии 3.0, 20 и 32 кОм ?

Вложенные эскизы изображений
