Я же написал если емкость неизвестна, а планируется сделать самодельную катушку. Индуктивность катушки достаточно просто узнать, а емкость как правило стоит внутри прибора и не вскрывая корпус ее достаточно сложно определить.  Если использовать внешний автогенератор, то без емкости не обойтись.

У Tx индуктивность почти совпала, а вот у Rx не получилось:

http://www.reviewdetector.ru/index.php?sho...dpost&p=2864939

И разве не достаточно просто померить частоту при включённом приборе ?

А ёмкость подобрать под частоту



Сообщение отредактировано dmitryru: Jan 11 2012, 12:37

[dezert]

Уважаемые подскажите пожалуйста:
Катушка 4" Gold Nugget (http://www.reviewdetector.ru/index.php?showtopic=211557)
Если не ошибаюсь рабочая частота 6.7 кГц.
Если перепаять разьем - получится "снайперка" для ACE 250 ?

[GSL]

Уважаемые подскажите пожалуйста:
Катушка 4" Gold Nugget (http://www.reviewdetector.ru/index.php?showtopic=211557)
Если не ошибаюсь рабочая частота 6.7 кГц.
Если перепаять разьем - получится "снайперка" для ACE 250 ?

Думаю можно приспособить. Недавно пробовал стыковать с АСЕй катушки от других аппаратов, если катушка маленькая, то работает отлично. Только штекр перепаивается.

[Квикс]

Здравствуйте GSL, хочу сделать снайперку для АСЕ 250, диаметром 10 см (для обследования домов), прочитал несколько тем по этому поводу, вроде бы все понятно, но возникают одни вопросы.
Собираюсь мотать катушку Тх проводом 0,5 = 90 витков диаметром 10 см, Сх 0,5 = 21 виток диаметром 10 см
Rx проводом 0,3 =110-120 витков диаметром 5,5 см, Rx1 0,3 =2 витка диаметром 5,5см.
Хотел бы выслушать Ваше мнение по этим данным.

[GSL]

Здравствуйте GSL, хочу сделать снайперку для АСЕ 250, диаметром 10 см (для обследования домов), прочитал несколько тем по этому поводу, вроде бы все понятно, но возникают одни вопросы.
Собираюсь мотать катушку Тх проводом 0,5 = 90 витков диаметром 10 см, Сх 0,5 = 21 виток диаметром 10 см
Rx проводом 0,3 =110-120 витков диаметром 5,5 см,  Rx1 0,3 =2 витка диаметром 5,5см.
Хотел бы выслушать Ваше мнение по этим данным.

Посчитал для 10 см катушки у меня получилось:
Тх= 105 витков (провод 0.5), Сх ~ 26в (провод 0.5 лучше намотать 30 витков и отматывать) , Rx =120 (провод 0.3), + Rx1= 2в. (провод 0.3).

Для такой маленькой катушки наверное было бы лучше сделать DD вариант, как делают многие фирмы. Захват будет больше, дискрим будет очнь хороший а глубина буде такая же как и кольцо.

[Квикс]

GSL намотал с вашей подсказки катушки Tx, Cx, Rx, Rx1, хочется вас попросить по шагово, расказать (возможно с примерами и картинками) следующие действия по настроике катушки.

[con]

Что-то все перечитал,но малость не понял. Автогенератор соберу скоро, это не проблема. Имеется осциллограф С1-94. Ради интереса скачал прогу-генератор, подаю на выход звуковой платы синусоиду, так если ставить частоту например 6,2кГц,то "рисунок" практически сливается. При сведении катушек осциллограмма будет такая же?
На фото 1 осциллограмма 6,2кГц, на фото 2 - 200Гц
Объясните "на пальцах" как будет выглядеть сигнал на осциллографе при сведении катушек?
Я так понял на добиваться наименьшей амплитуды сигнала?

Вложенные эскизы изображений

[dmitryru]

Что-то все перечитал,но малость не понял. Автогенератор соберу скоро, это не проблема. Имеется осциллограф С1-94. Ради интереса скачал прогу-генератор, подаю на выход звуковой платы синусоиду, так если ставить частоту например 6,2кГц,то "рисунок" практически сливается. При сведении катушек осциллограмма будет такая же?
На фото 1 осциллограмма 6,2кГц, на фото 2 - 200Гц
Объясните "на пальцах" как будет выглядеть сигнал на осциллографе при сведении катушек?
Я так понял на добиваться наименьшей амплитуды сигнала?

Генератор явно кривой

Или осциллограф не тянет

Вот что показывает виртуальный осциллограф на частоте 13кГц

http://www.reviewdetector.ru/index.php?sho...dpost&p=2836599

Сообщение отредактировано dmitryru: Feb 13 2012, 19:15

[con]

Скачал,установил виртуальный осциллограф, на нем еще хуже )

[dmitryru]

Скачал,установил виртуальный осциллограф, на нем еще хуже )

Подсоединял из выхода звуковой карты на вход?

Мультиметр есть с замером частоты?

Сообщение отредактировано dmitryru: Feb 13 2012, 20:14

[con]

Подсоединял из выхода звуковой карты на вход?

Мультиметр есть с замером частоты?

да, нашел провод на обеих концах которго "джеки",из гнезда выхода сразу воткнул на вход.
Мультиметр имеется,написано что до 20кГц мериет
Скачал разные генераторы, запускал и тестером мерил. Тоже получается фигня какая-то,при одном генераторе разница в показаниях почти 250Гц, на другом генераторе разница около 45Гц.

[con]

я понимаю конечно что генератора на звуковой плате высокоточного не построишь, но на данный момент не могу понять как осциллограф настроить чтоб при 13кГц такая осциллограмма как у GSL получилась. Видимо что-то я недопонимаю.....

[dmitryru]

я понимаю конечно что генератора на звуковой плате высокоточного не построишь, но на данный момент не могу понять как осциллограф настроить чтоб при 13кГц такая осциллограмма как у GSL получилась. Видимо что-то я недопонимаю.....

попробуй другой генератор

http://oldoctober.com/pics/diy/oscilloscope/generator.rar

Сообщение отредактировано dmitryru: Feb 13 2012, 20:54

[con]

попробуй другой генератор

http://oldoctober.com/pics/diy/oscilloscope/generator.rar

Попробывал. Из всего с чем экспериментировал -этот самый лучший. Измеряю частоту тестером, погрешности нелинейные, на одной частоте 20Гц, на другой 30Гц. Но это нестрашно по сравнению с теми генераторами что были. Там вобще нелинейность была жуткая, погрешность прыгала от 30Гц до 300Гц.

[con]

Спасибо за генератор! Его на компьютере и оставлю. Ладно,подождем что посоветует GSL. С этого генератора подал 10кГц, и тоже не получил осцилограмму как на тех картинках. Может у GSL какой-то делитель стоит или как-то так.....

[GSL]

Спасибо за генератор! Его на компьютере и оставлю. Ладно,подождем что посоветует  GSL. С этого генератора подал 10кГц, и тоже не получил осцилограмму как на тех картинках. Может у GSL какой-то делитель стоит или как-то так.....

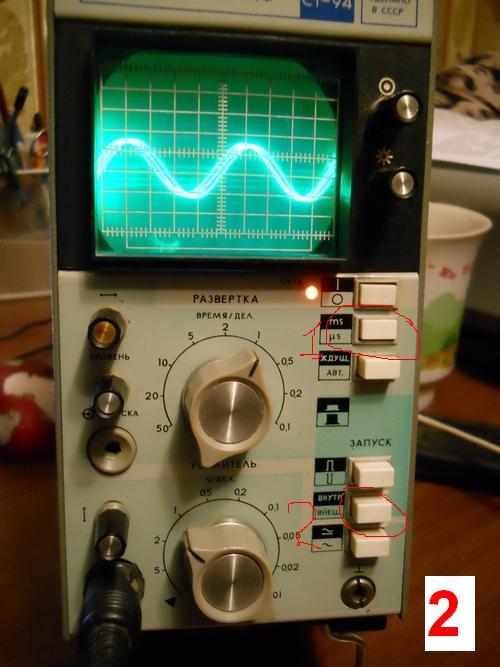

Знакомая техника можно смотреть сигнал до 1 МГц. Чтобы посмотреть кГцы нужно нажать кнопку№1 - переключение диапазонов ms / mkrsec.

Кнопка №2 пееключатель синхронизации внутренняя внешняя. Если выбрать внешнюю и засинхронизироваться от ТХ, то можно определить и настроить задержку фазы Rx.



Вложенные эскизы изображений

[GSL]

GSL намотал с вашей подсказки катушки Tx, Cx, Rx, Rx1, хочется вас попросить по шагово, расказать (возможно с примерами и картинками) следующие действия по настроике катушки.

Картинки уже выкладывал Здесь.

Кратко как настраивать:
1. Вкладываем Rx в Tx. Направление намоток Rx и Tx должны совпадать, Сх - в противофазе. Настройка болжно проводится вдалеке от металлических предметов.
Подключаем генератор к Тх. Параллельно Rx припаиваем емкость 47Н и резистор 6к2. Подключаем осциллограф параллельно резистору на Rx. Подстроечный резистор в среднем положении.
Отматывая по одному витку Сх наблюдаем сигнал на осциллографе. Амплитуда начнет постепенно уменьшаться. В определённый момент амплитуда резко уменьшиться перескочит "0" и начнет опять повышаться.
Возвращаем последний виток назад .Оставляем небольшой "хвост" Сх для грубой настройки катушки. Отрезаем лишнее, припаиваем.
После этого подстроечным резистором настраиваем точно почти в "0".
Проверяем катушку на реакцию металлов.
Поднесение черного и цветных металлов должны увеличивать амплитуду. Если вначале уменьшение амплитуды, а затем увеличение, то подстраиваем "хвостом" Сх на необходимую реакцию (так подгоняется необходимая фаза для катушки).

[con]

Знакомая техника можно смотреть сигнал до 1 МГц.  Чтобы посмотреть кГцы нужно нажать кнопку№1 - переключение диапазонов ms / mkrsec.

Кнопка №2 пееключатель синхронизации внутренняя внешняя. Если выбрать внешнюю и засинхронизироваться  от ТХ, то можно определить и  настроить задержку фазы Rx.

А каким образом засинхронизировать? Заранее извиняюсь за такие "ламерские" вопросы. Значит если я подключал осциллограф напрямую к выходу звуковой карты,то осциллограмма такой и должна быть? А при подключении к Rx синусоида будет как у вас на фото?

[dmitryru]

Спасибо за генератор! Его на компьютере и оставлю. Ладно,подождем что посоветует  GSL. С этого генератора подал 10кГц, и тоже не получил осцилограмму как на тех картинках. Может у GSL какой-то делитель стоит или как-то так.....

con

Что у Вас за звуковая карта?

У Вас случайно никаких звуковых эффектов не стоит? (Типа эхо или Большой зал)

http://oldoctober.com/ru/oscilloscope/

[con]

con

Что у Вас за звуковая карта?

У Вас случайно никаких звуковых эффектов не стоит? (Типа эхо или Большой зал)

http://oldoctober.com/ru/oscilloscope/

Честно говоря,не помню какая звуковая карта у меня. Вечером если будет время, погляжу и отпишусь.
Вобще хочу собрать отдельные генератор и частотомер. Но пока нет времени на это

Сообщение отредактировано con: Feb 14 2012, 12:51
